@dugdum®, это обсуждение я продолжил в теме про тест предов https://rmmedia.ru/threads/150210/page-3#post-2789883
да, насчет гейна прошу прощения. это от первой UFX, там его не было, а во второй видимо появился физически
225299


по темам не люблю прыгать )
в любом случае влияние такого регулятора громкости ничтожно и влияет на качество записи
от слова совсем никак.

В карте MOTU 624 у топикстартера - его нет. Там чистые линейные входы.

что инсерт, что линия - одинаковый путь до АЦП. И в том и в другом случае перед чипом АЦП там будет буферный каскад на ОУ.

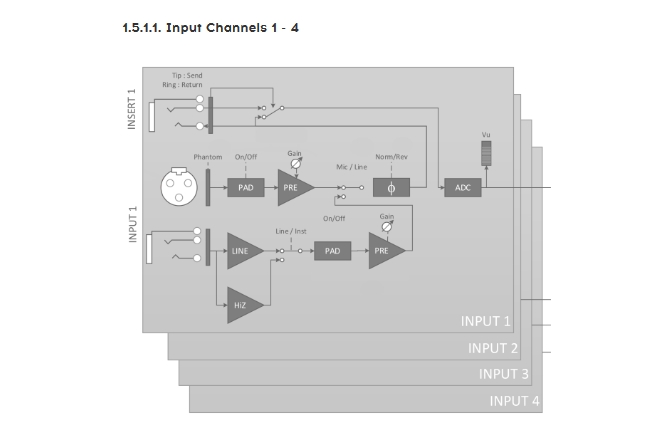

Разве инсерт не идёт прямиком на АЦП, минуя любой каскад? ОУ не отображают на схеме?


Вложения

  • Insert2.jpg
    127,5 KB · Просмотры: 55
  • Insert1.jpg
    45,3 KB · Просмотры: 52
Разве инсерт не идёт прямиком на АЦП, минуя любой каскад? ОУ не отображают на схеме?
Нет, не идёт. На принципиальной электрической схеме отображают все элементы, в т.ч. и ОУ. На функциональной блок-схеме отображают
функциональные блоки и не отображают отдельные элементы.

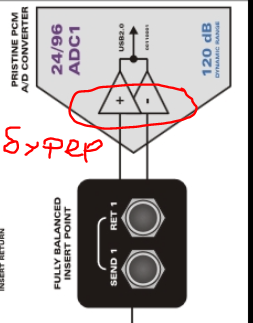

на вашей картинке, кстати, на одной, этот буфер нарисован:
225360

Последнее редактирование:
  • Like
Реакции: Shad
что инсерт, что линия - одинаковый путь до АЦП.
-нет конечно , инсерт это непосредственно вход на буфер ацп , а линия имеет еще один лишний оу в проходе если по простому а
у некоторых особо крутых разрабов и два а то и три
Хочу заменить моту624 на карту с более чистым АЦП преображением для записи внешнего преампа.
И так, как в id44 и id22 есть инсерты, - присматривался к ним...
-идея так себе , прям скажем несколько неадекватна
