Midi Y-Splitter кабель

[adala]

Существуют ли в продаже подобные кабели, чтобы 1 миди out соединить с 2 миди in устройствами? Например, несколько синтезаторов можно соединить последовательно через Midi Thru, но тогда необходимо чтобы все устройства в цепи были включены чтобы сигнал дошел до последнего устройства. А так (теоретически), можно оставить включенным только один из инструментов.

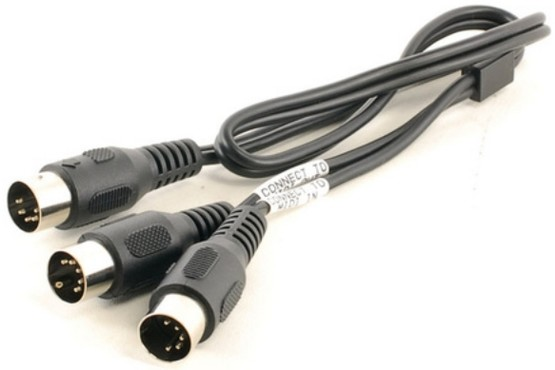

Нашел такие:
TC Electronic MIDI Split-Cable for DualDrive

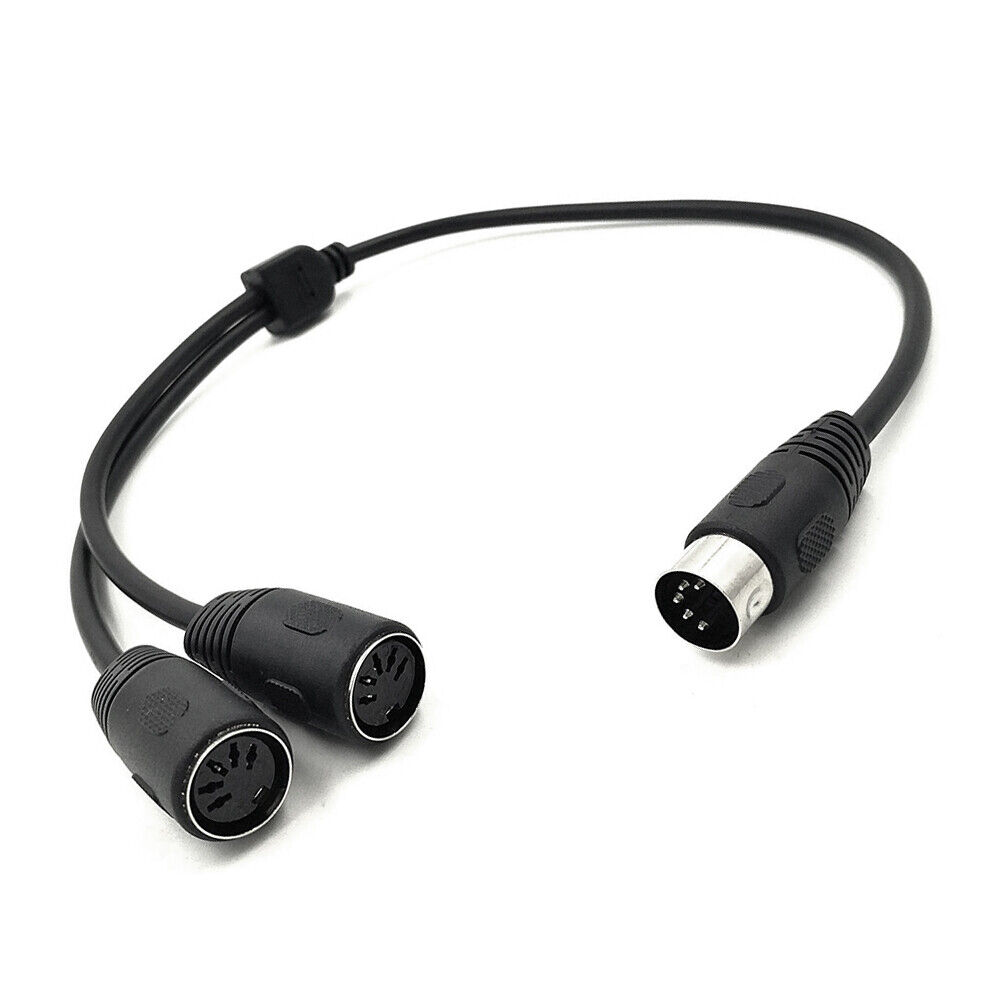

или использовать такие разветвители

или спаять самому?
или как это лучше организовать?
ps/ на зарубежных форумах указывают, что простое соединение миди проводов не приведет к желаемому результату (в отличие от аудио сигналов)



[user811]

или использовать такие разветвители

Это правильнее. Если только разветвитель внутри активный и со своим питанием. Если же просто распараллелить MIDI-выход на два MIDI-входа, то может в каких-то случаях работать не очень устойчиво. Достаточно посмотреть классическую схему. На MIDI выходе последовательно два резистора на 220 Ом. На входе еще один такой резистор и за ним оптопара. Чем больше впараллель входов подключите, тем ниже будет ток через светодиоды входных оптронов, и тем хуже их срабатывание. Поэтому надо, чтобы разветвитель принял сигнал по схеме стандартного входа, а затем размножил его на несколько отдельных каналов с отдельными ключами и отдельными резисторами на выходе.



[user811]

Вот, например, типичная схема. https://i.stack.imgur.com/5iy1u.jpg
Наверху вход, внизу - выход THRU. Вот таких выходов можно сделать много параллельно.



[zga]

можно так, дешево и сердито
https://vk.com/market-53349266?w=product-53349266_7779306



[adala]

Посмотрел Midi Pstchbay устройства, нашел несколько интересных:
Ensoniq KMX-16 (https://reverb.com/item/10096210-ensoniq-kmx-16-midi-patch-bay-15-in-16-out)
JL Cooper Synapse 16 x 20 MIDI Patchbay (https://reverb.com/item/14049459-jl...ssor-w-original-manual-included-fast-shipping)
Audio Architecture Function Junction (https://reverb.com/item/16289388-audio-architecture-function-junction-owned-by-midnight-oil)
Все эти устройства 80-90-х годов и найти их достаточно сложно.
Есть ли альтернативы сегодня,чтобы можно было много устройств на OUT подключить (более 8)? Например, есть такая MIDI Panel - CPM22 (https://www.signex.com/website/cpm22.html), вроде как можно самому сделать себе рэковое устройство под свои нужды.
Реально ли сделать рэковое устройство (подобно JL Cooper Synapse) на заказ (из функционала только вход-несколько выходов Thru, т.е. например 1-IN >> 2-5 OUT, далее 6-IN >>> 7-10 OUT), и чтобы это было 1U устройство со всеми входами-выходами на обратной стороне.



[zga]

@adala, так а задача какая? нужен миди патч Бэй?
Из современного это https://www.iconnectivity.com/midi-interfaces-1

если пользуетесь мак ос, то можно поискать emagic amt-8(он удовлетворит ваши запросы), но не знаю насколько оно дружит с новыми системами, с 10.10 работало, под линуксом тоже кстати пашет.



[Рёмин]

Нашел такие

второй из тех, что на фотографиях выписывал с Амазона: хотел одну тастатуру к двум синтам подключить - по отдельности всё работало, а если оба были включены, играл только один синт. Из играющего кабель выдёргиваешь - начинает другой играть. Одновременно не хотели.
Разбираться не стал, сдал назад и купил пассивный Midi Thru (от Miditech)



[alexpen]

Kenton MIDI Thru 5

Kenton MIDI Thru 5, Midiverteiler zur verlustfreien Weiterleitung von Mididaten jeder Art an mehrere Empfänger, 1 x Midi-In, 5 x Midi-Out, Netzteil im Lieferumfang enthalten, DC IN 9V, robustes Alu-Gehäuse, Abmaße: 100mm x 50mm x 35mm, Gewicht: 600g...

www.thomann.de

дешего, сердито и железнобетонно работает



[alexpen]

или использовать такие разветвители

a вот этот так себе...



[Long]

Мидиинтерфейс Steinberg Midex 8 купить в Москве | Хобби и отдых | Авито

Мидиинтерфейс Steinberg Midex 8: объявление о продаже в Москве на Авито. Продам мидиинтерфейс Steinberg Midex 8 в отличном рабочем и внешнем состоянии(см. фото) 8 входов, 8 выходов... Мидиинтерфейс и адаптер. Если другой город(не Москва) - упакую как надо и отправлю ТК...

www.avito.ru

Yamaha MJC8 MIDI Junction Controller - 8 x 8 MIDI Patchbay | eBay

Find many great new & used options and get the best deals for Yamaha MJC8 MIDI Junction Controller - 8 x 8 MIDI Patchbay at the best online prices at eBay! Free shipping for many products!

www.ebay.com



[adala]

a вот этот так себе...

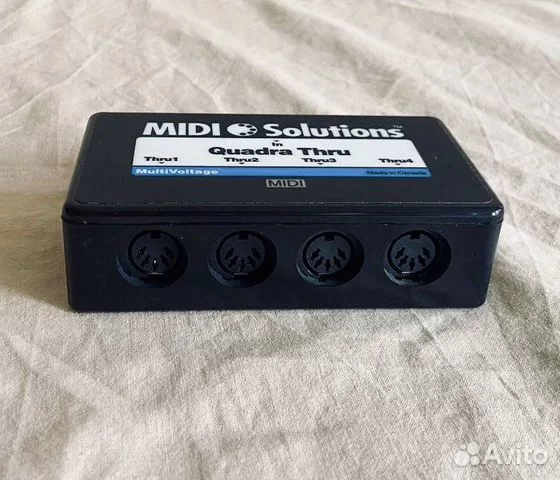

Совсем печально? У них есть еще MIDI Solutions T8 Thru V2, не знаю как он в действии (https://audiobe.ru/muzykalnyj-gipermarket/keys/midi-solutions-t8-thru-v2-detail.html)

@adala, так а задача какая? нужен миди патч Бэй?

Думаю да. Сейчас пользуюсь Edirol Um-880, удобно, но у него 8 out, поэтому больше 8 устройств приходится через Thru подключать и держать всю цепочку включенной. Понятно, что это не часто приходится делать, но все же. Поэтому решил добавить к эдиролу что нибудь еще, чтобы например 1 OUT распределить сразу на 4 устройства, и каждый пусть свои каналы получают: надо нужный инструмент - включил только его и все.

Yamaha MJC8 MIDI - видел, еще смотрю Kawai MAV-8, на нем вроде удобно в подгруппы собирать устройства просто переключая регуляторы.
Эти патчбеи кто нибудь использовал?



[alexpen]

Совсем печально?

переодически были проблемы. У кентона питание есть, там все без проблем работает.

У них есть еще MIDI Solutions T8 Thru V2

ничего не могу сказать, не было опыта, но без питания (усиления сигнала) я бы не брал.



[zga]

но без питания (усиления сигнала)

эти коробки от мидишных 5в записываются, они не пассивные



[alexpen]

записываются,

запитываются?

По идее да, по факту ноты зависали переодически.
С активной коробочкой (kenton) это прекратилось.

ps
Было дело в самом сплиттере или в задействованных приборах - не знаю, но с активным сплиттером проблемы исчезли.
