Распайка бас гитары Aria pro 2 tsb400

[Oleg2609]

Доброго вечера! Парни, есть ли у кого схема распайки бас гитары Аria pro 2 tsb400? Решил "реанимировать" свою старушку), столько повидали с ней) В инете что то нет ничего(



[Min.ka72]

Громкость, тон, трехпозиционник по классике, так изначально было?



[Oleg2609]

Громкость, тон, трехпозиционник по классике, так изначально было?

Да, так и было)



[fewa-w]

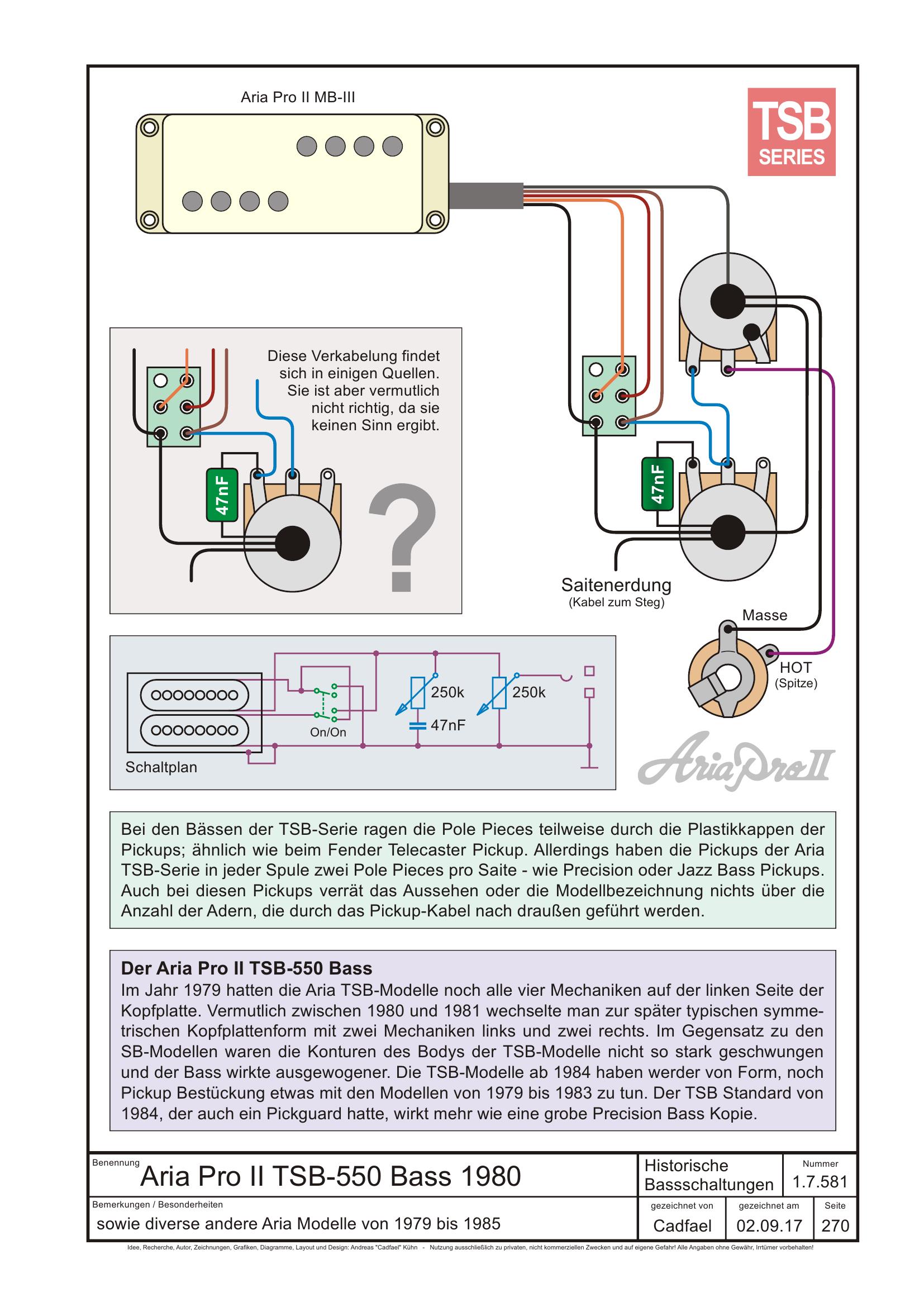

Схема от TSB550,

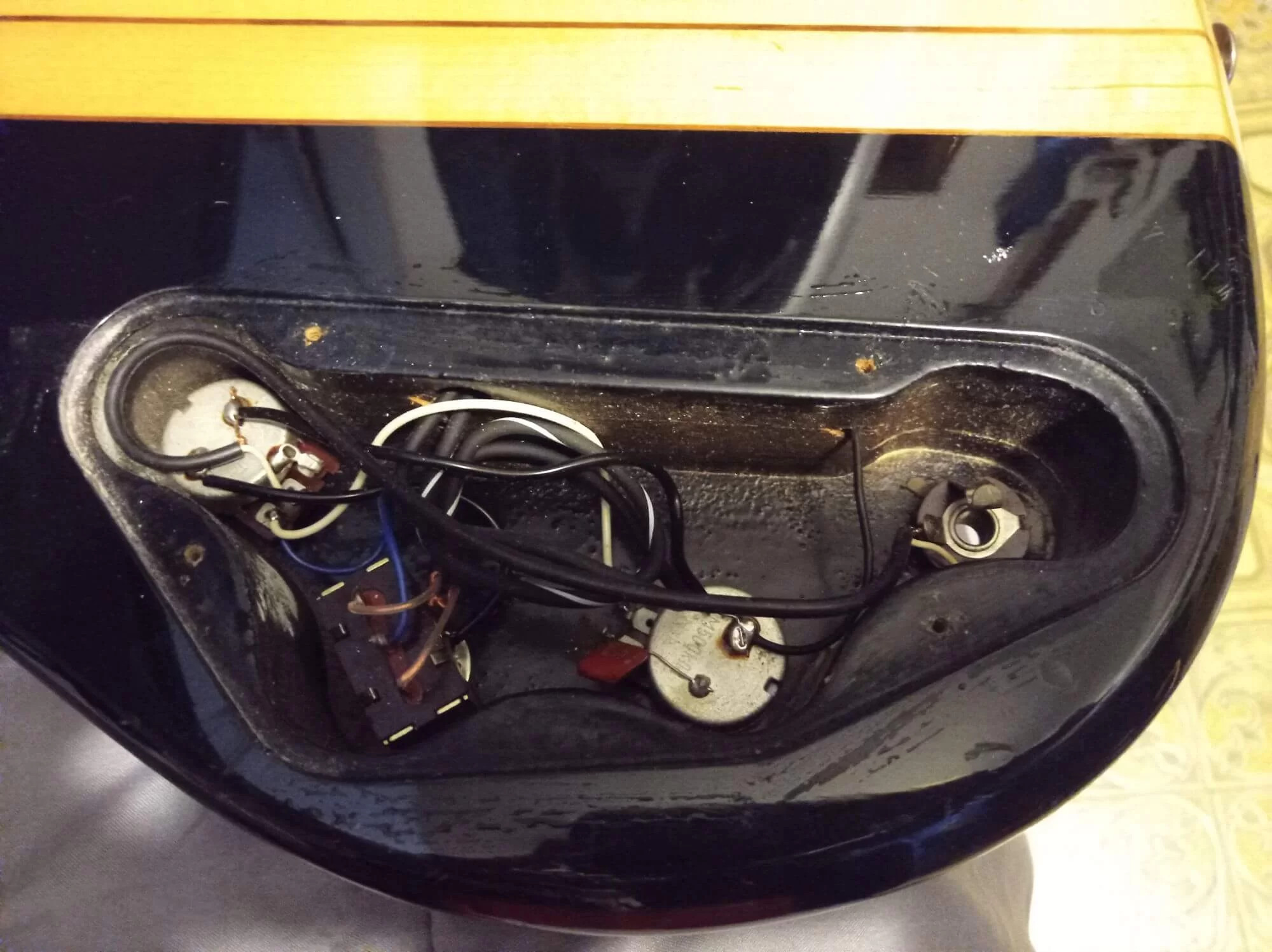

на фото TSB400, потенциометры 500К



[Oleg2609]

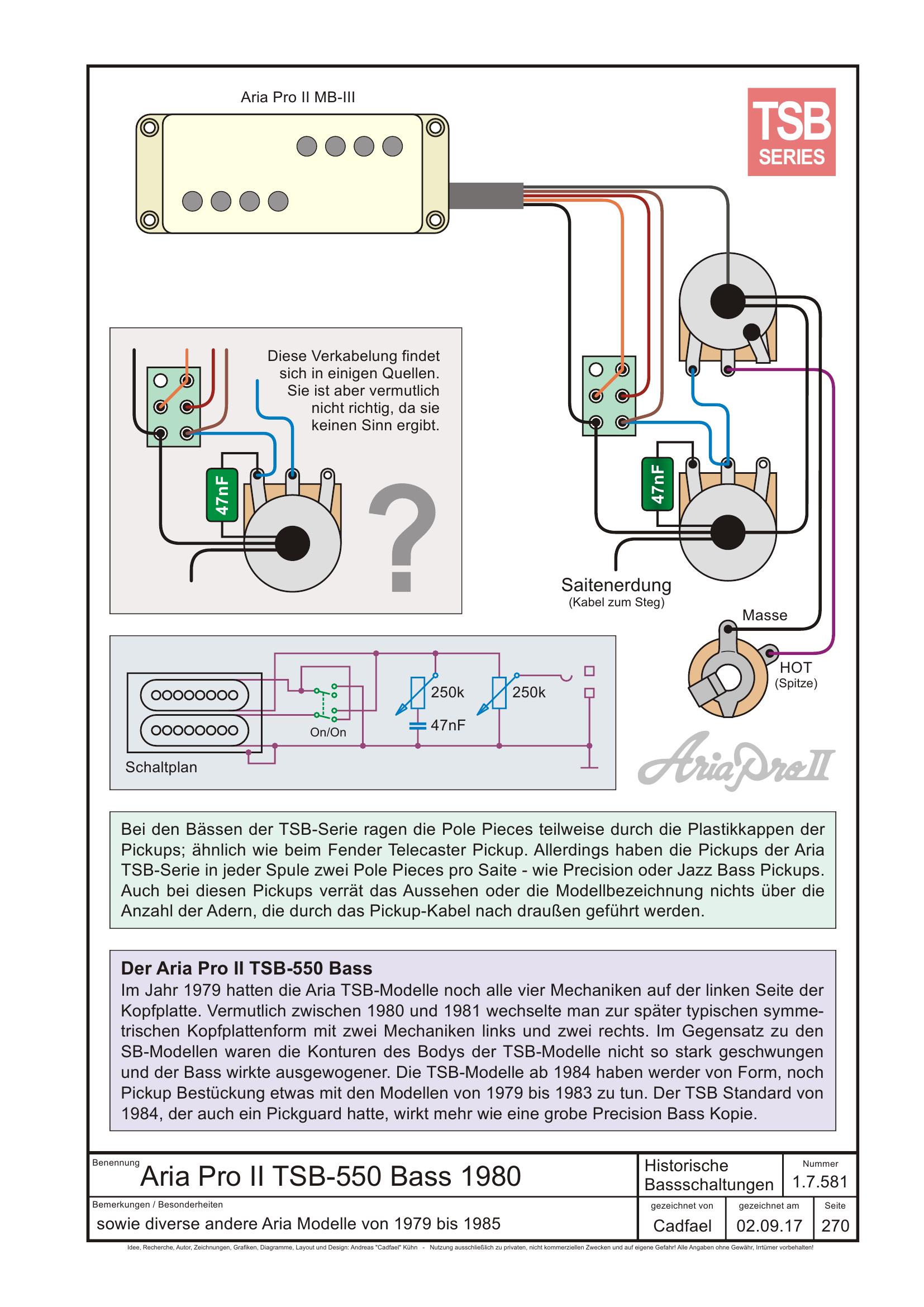

Схема от TSB550,

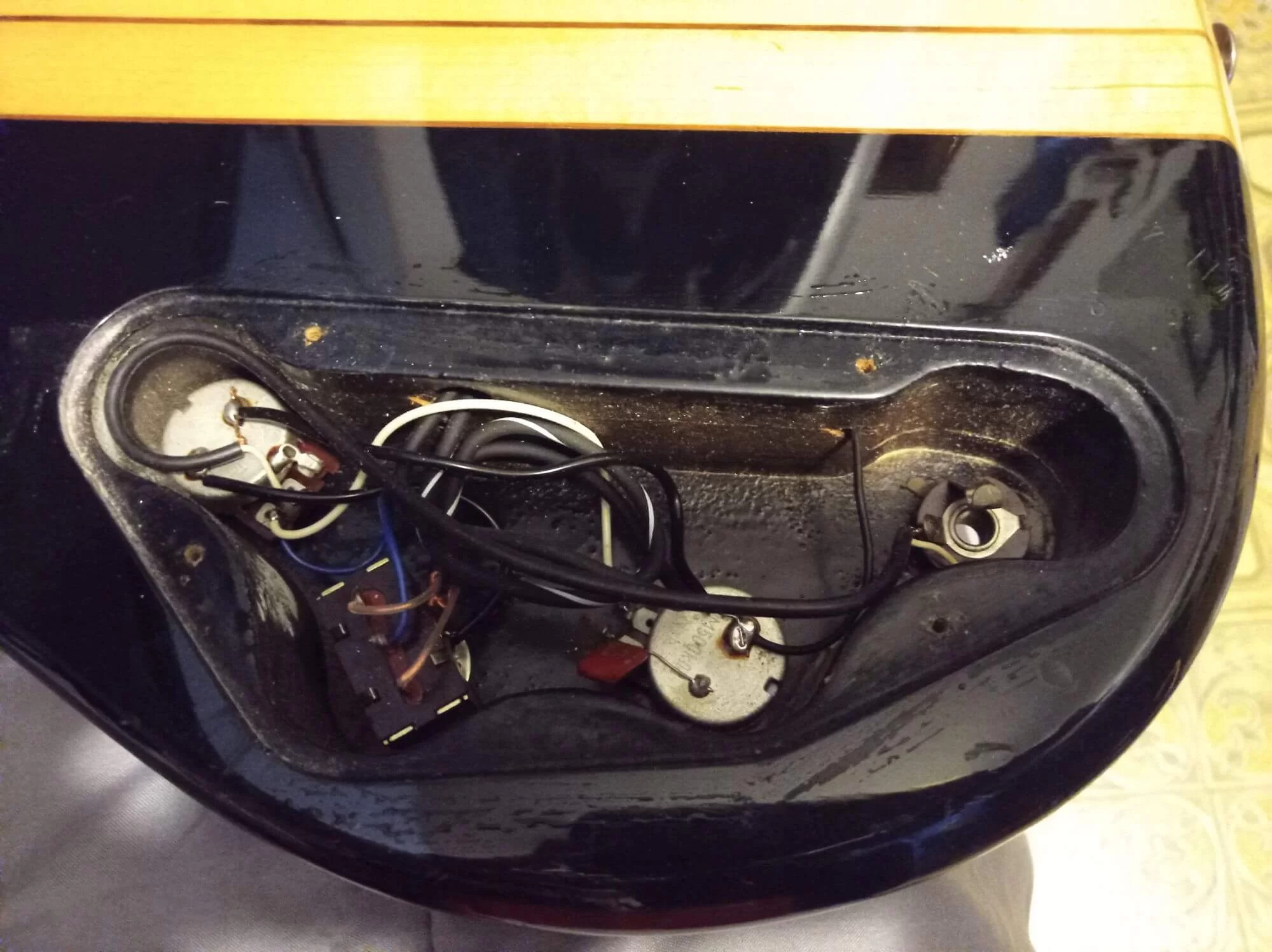

на фото TSB400, потенциометры 500К

Смотрел) это не то, что нужно) на гитаре два звукоснимателя - по два провода - сигнал, земля, резисторы по 500 кОм



[Oleg2609]

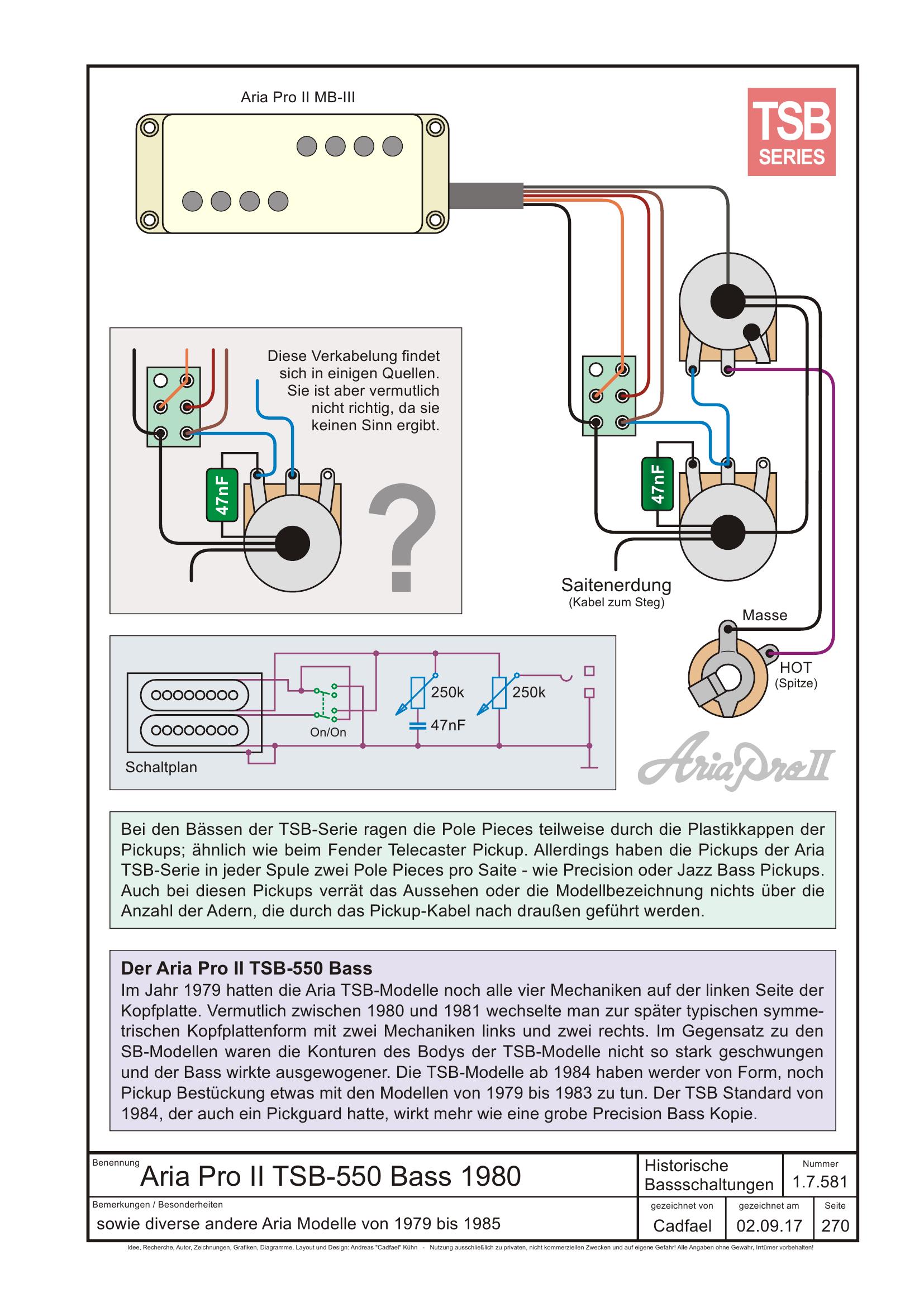

Схема от TSB550,

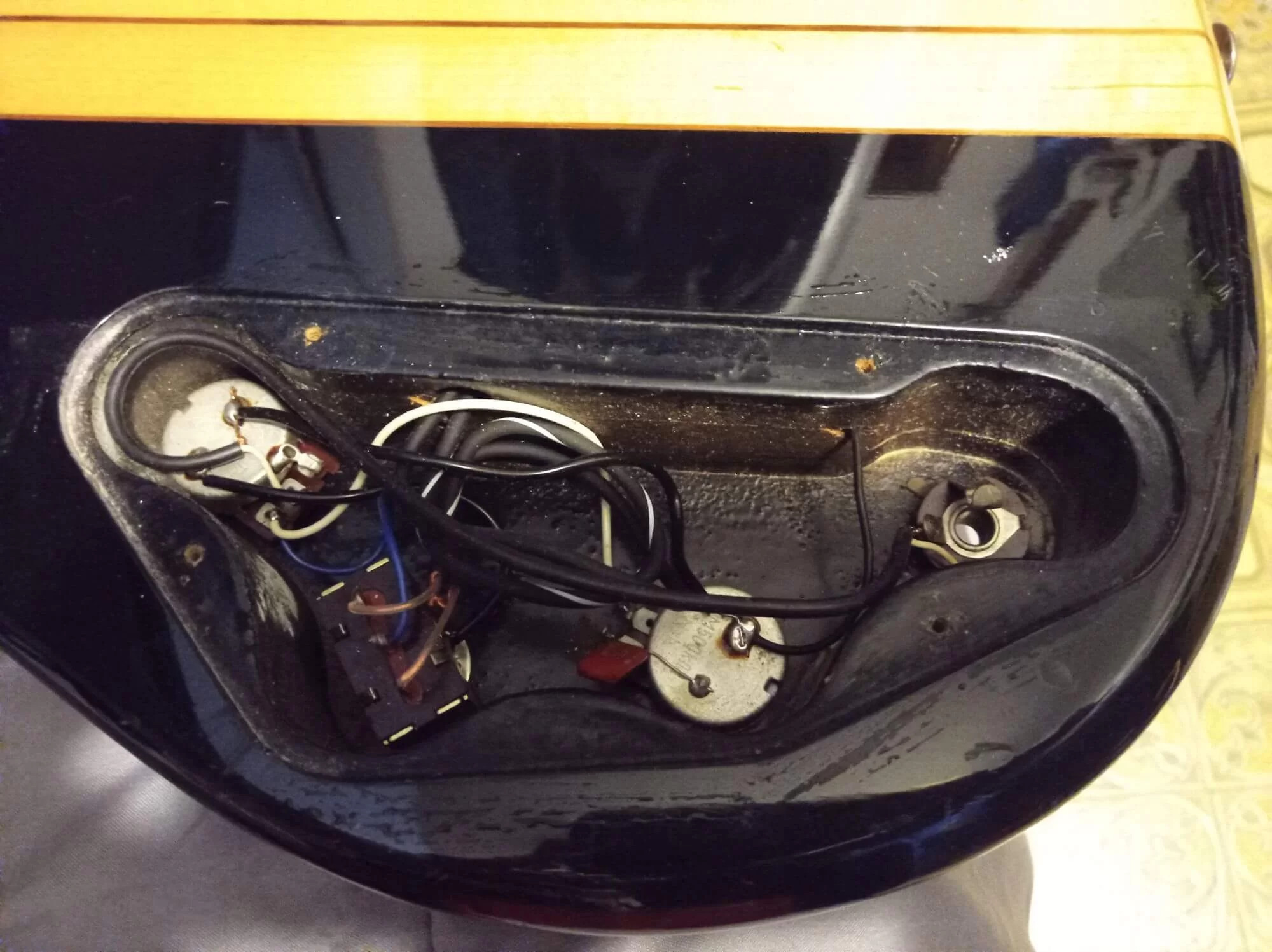

на фото TSB400, потенциометры 500К

Спасибо! По фото разобрался
