Микрофон, что это на схеме?

[NoiVS]

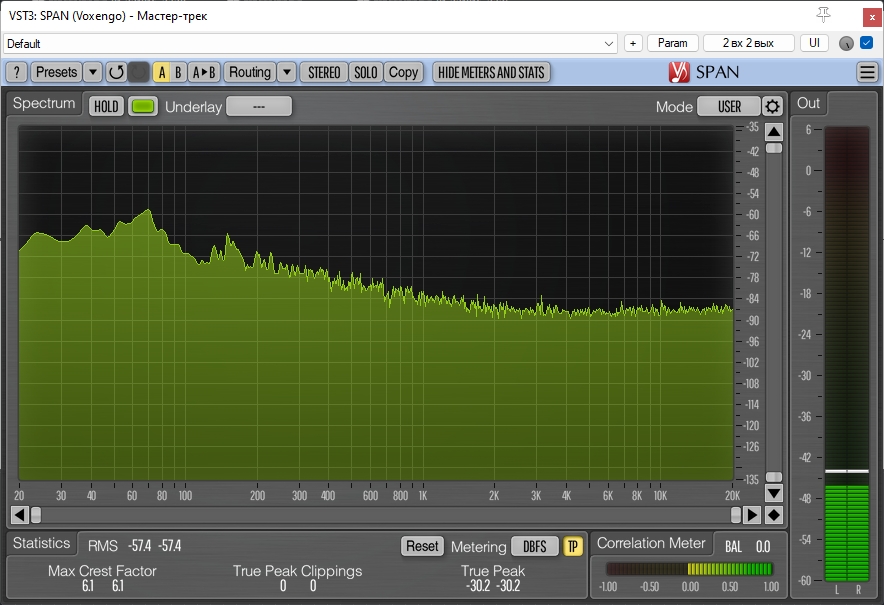

Здравствуйте. Решил тут потестить старичка tascam tm-80 и при подключении к motu m2 увидел вот такую картину. Что от 200Гц до 3кГц подъём частот, чего не наблюдалось на карте от steinberg

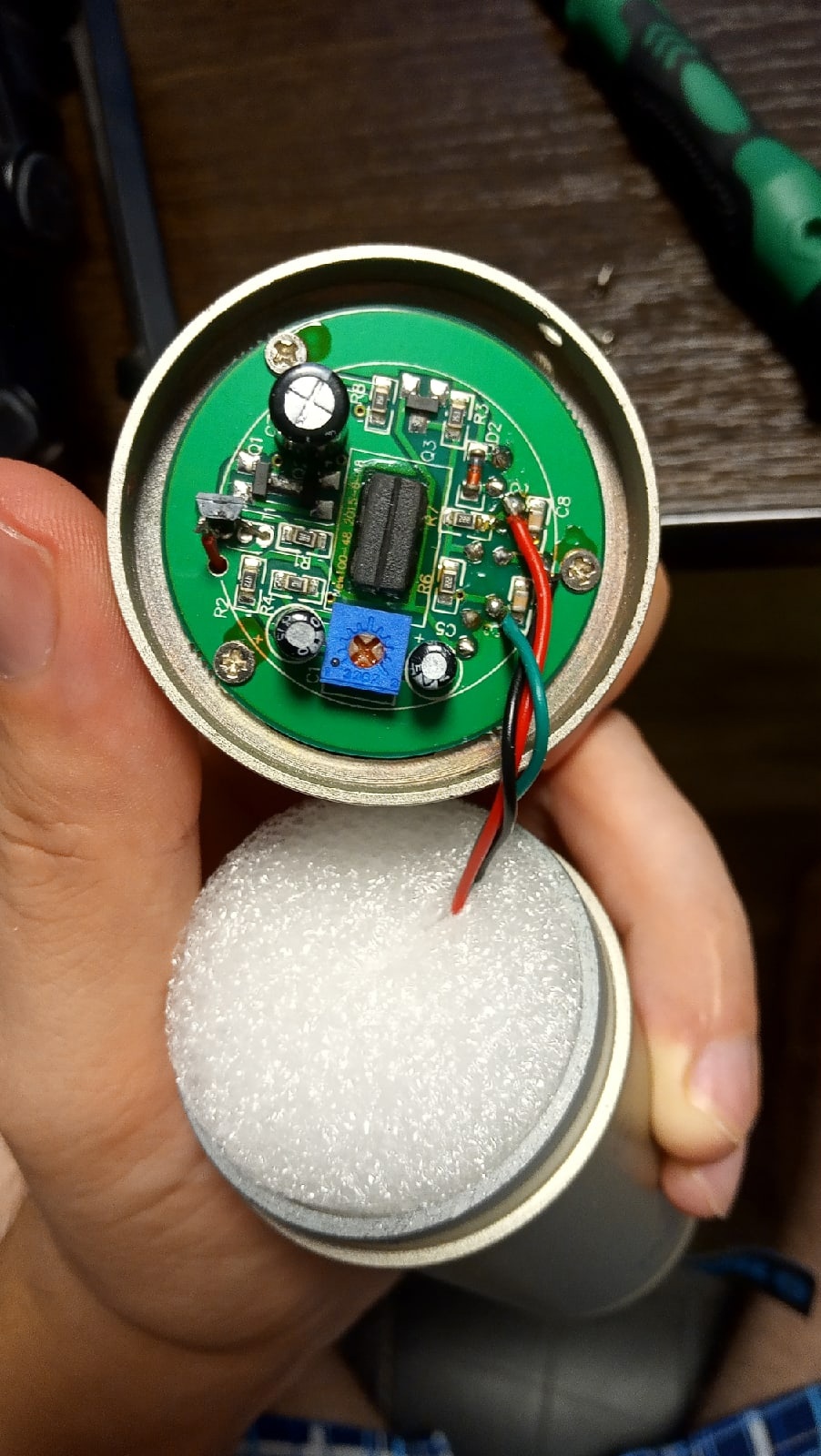

Далее решил разобрать микрофон и увидел вот этот синий элемент.
Начал крутить отверткой и в результате стала меняться АЧХ и чувствительность микрофона.
Вопрос что это такое? И каким образом оно влияет на АЧХ?

.

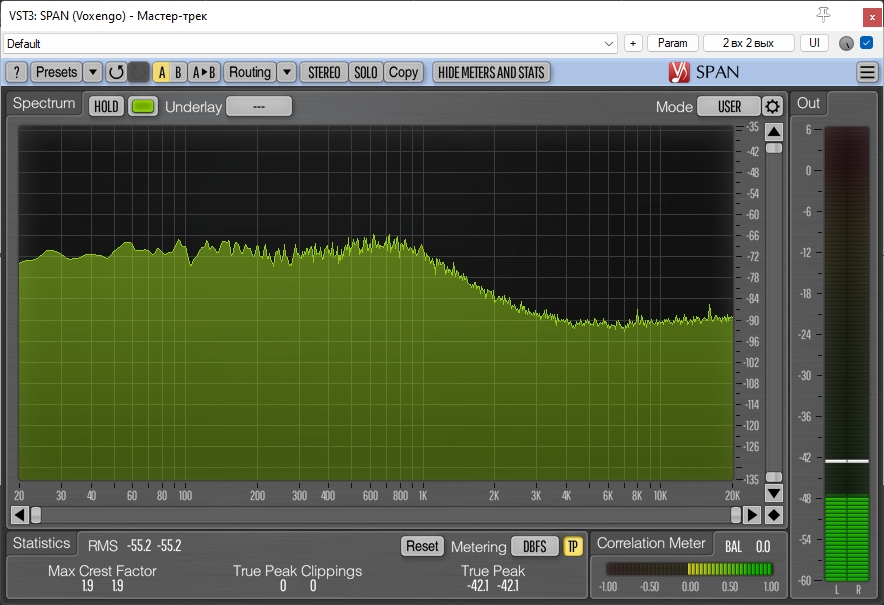

АЧХ после рулёжки



[Vladimir74]

Это переменный резистор. А уж в какой он цепи только при наличии схемы понять можно.



[Aik_man]

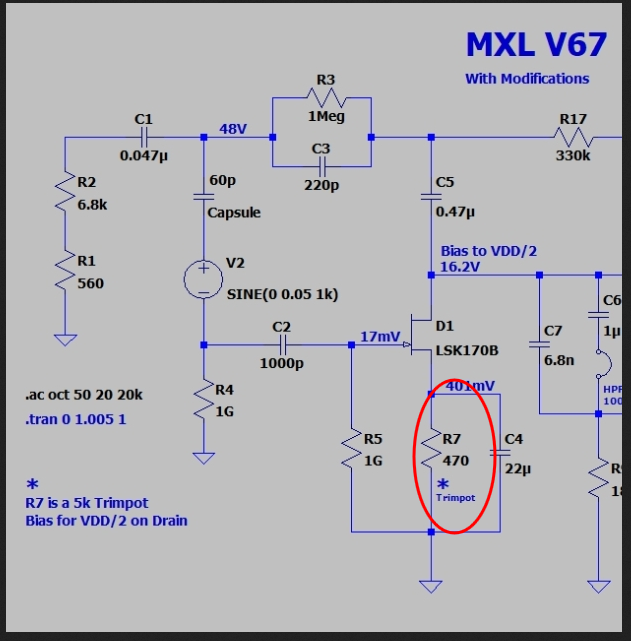

Установка режима полевого транзистора по минимальным искажениям. Крутили его зря.



[Aik_man]

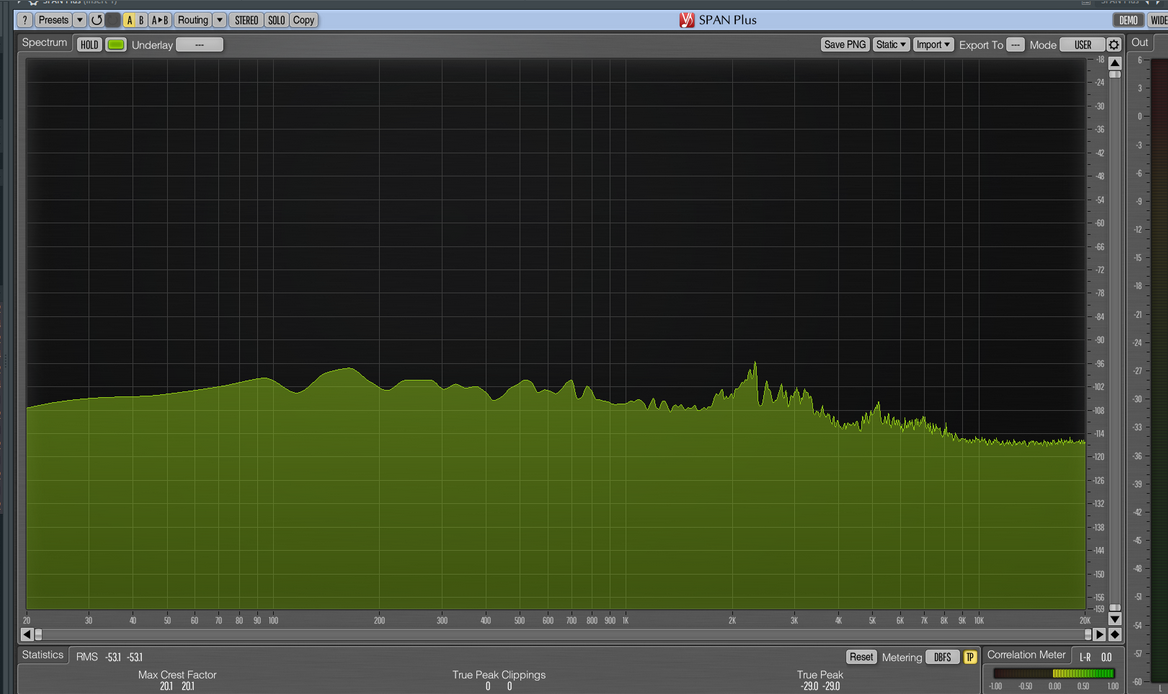

Да и система у вас что-то шумновата. Вот мой клон U-87Ai с недорогой карточкой(Audient iD14):



[NoiVS]

@Aik_man, почему крутил зря? Это же не микрофон, а так одно название)) Там на картинках это на полную катушку преампы выкручивал



[Vladimir74]

Теперь полевик сатурировать будет, окрас ламповый вносить
Вообще подстрочники нельзя крутить. Можно поставить в то положение как он был, если помните.



[NoiVS]

@Vladimir74, Ну я по слуху крутил туда сюда его)) На максимум слышно, как искажения идут.

Вопрос: почему когда подключил этот микрофон к motu m2 в АЧХ такие изменения?



[NoiVS]

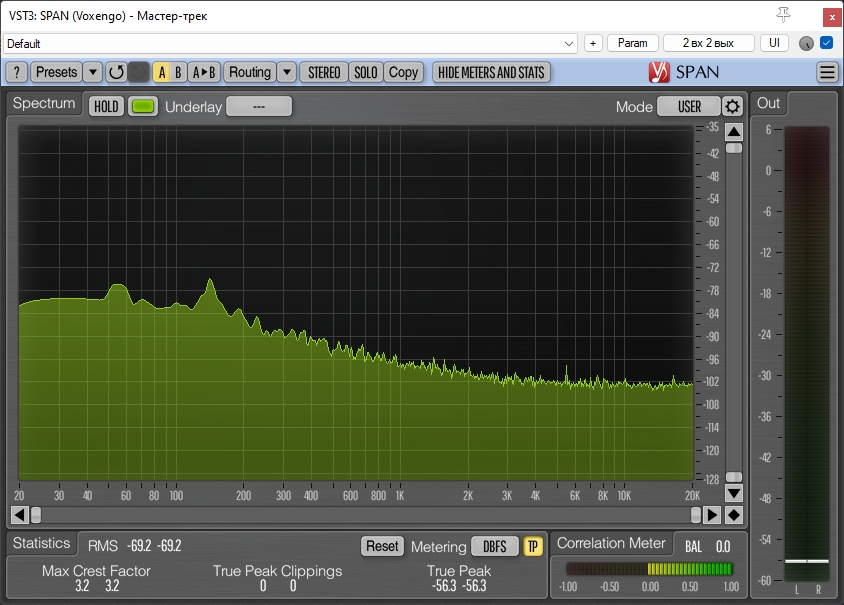

@Aik_man, при гейне на 12 часов вот так шумит микрофон



[Aik_man]

Да, так нормально.



[Vladimir74]

Иногда входное сопротивление карты может влиять на выраженность неравномерности АЧХ. Может тут подобный случай.



[Vladimir74]

Тут механизм как при шунтирование колебательного контура резистором: шунтирование уменьшает добротность колебательного контура.
