Переходник SOIC16-DIP16 ?

[Long]

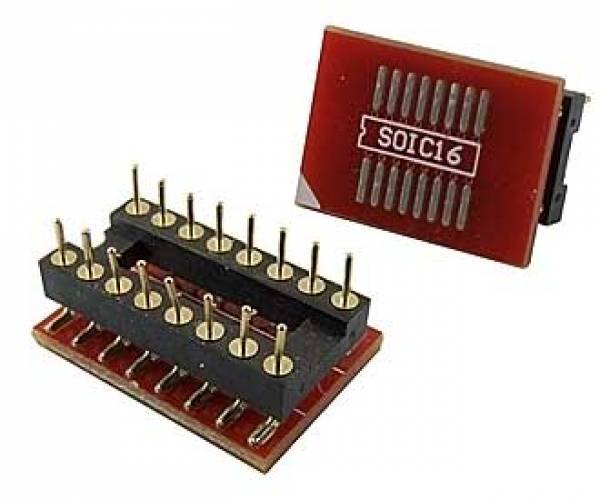

Может, кто встречал в продаже переходник SOIC16-DIP16, вот такой:

Если кто видел такой в продаже - плз, поделитесь адресом!
В инете ни у кого в наличии найти не удалось, на Али - тоже не ищется.

P.S. Вроде бы, были в Белорусии - но не точно, дозвониться не удалось.



[user811]

SOIC 16 макетная плата

SOIC 16 макетная плата

neokt.ru



[user811]

Это точка на Митинском рынке под названием Неоконнект. На 3-м этаже. Штырьки, правда, тоже придется припаять, но это легко. В панельку DIP втыкается нормально.



[user811]

Ну и на Ali: https://aliexpress.ru/item/10050031...t.0.0.1a2b5f86J5VKlM&sku_id=12000024583929709



[Long]

-- Увы, это всё абсолютно не то....
И даже это: https://www.chipdip.ru/product/pechatnaja-plata-soic-ssop-16

тоже не то...



[user811]

-- Увы, это всё абсолютно не то....

Понял. Это шире, чем дип 16. Просто аналогичные на 8 подходят.



[user811]

Хотя, утвреждают, что подходит: https://voltiq.ru/shop/adapter-pcb-board-sop16-to-dip16/



[Long]

-- Не-а. Цитата:
>подойдёт для изготовления на её основе переходника на корпус DIP-16.

А тот, что я ищу - УЖЕ полностью готовый переходник. Тока микросхему напаять.



[sepuka]

http://www.zip-2002.ru/mikroskhemy/panelki_dlya_mikroskhem/82842/perekhodnik_soic16-dip16/

http://www.proto-advantage.com/store/product_info.php?products_id=2200005

http://www.chipquik.com/store/product_info.php?products_id=4600005

Судя по ценам и наличию, проще и дешевле или свои переходники сделать, или допаять к широкому переходнику угловые хедеры.



[Sonic]

Судя по ценам и наличию, проще и дешевле или свои переходники сделать

На 14 я сам делал.



[Long]

-- В первом нет - как и во всех в России, давно прорыл. Поставок тоже не ожидается.
Второе и третье - это у них дюже весёлое настроение!
Сам паяю из платок, но дюже хлопотно. Надоело....



[digilab2]

На 14 я сам делал.

да хрен то , больше 8 ног только четырехслойка это связано с тем что ширина корпуса soic практически равна ширине
дип + площадки и никаких проводов там не проведешь если только тащить десяткой между ног soic но это маразм , вот
soic8 -dip8 там да в два слоя все прилично разводятся только не та туфта которая у всех есть в продаже, хотя один какой
то вариант был более менее



[soundpro]

На Али



[sepuka]

Шел 2022 год... На Руси обсуждали, делать или не делать 4 слоя... Для 10 плат такого размера, с доставкой из Шэньчжэня разница 1,7/2$ за штуку (два/четыре слоя). Для 100 штук с доставкой разница 0,2/0,65$ за штуку выборочное/полное электротестирование. Для 1000 плат разница порядка 0,07/0,1$ с полным электротестированием + растаможка. Или 0,1 / 0,12$, если ENIG вместо HASL.



[Sonic]

больше 8 ног только четырехслойка это связано с тем что ширина корпуса soic практически равна ширине
дип + площадки и никаких проводов там не проведешь

Да, если точно посередине корпус ставить, то не развести. Я на однослойной со смещением в сторону разводил. Если интересно, могу фотку кинуть. На большое количество- геморно, но несколько штук можно и вручную сделать, если срочно и китайсев ждать некогда.



[Long]

>если срочно и китайсев ждать некогда ...

... То можно и навесом, тоненьким МГТФ припаять.



[Sonic]

можно и навесом, тоненьким МГТФ припаять.

Можно, но на платке надёжней. )
