Раздельное использование компрессора Long Stereo Channel (1 онлайн

[quazzar]

Дано:
Пред Long SC - 1 шт.
Пред AVD AUDIO API-312 - 1 шт.
АЦП/ЦАП Creamware A16 Ultra - 1 шт.

Коммутируем:
микрофон динамический > API > вход секции компрессора на Long > Main Out на Long (или сразу Out компрессора) > АЦП

Получаем:
обрез по низу в районе 200 Гц

Нормальная ли это история, вызванная каким-нибудь неправильным согласованием сопротивлений?

Коммутация межблочная балансными джеками. Это точно не lo-cut фильтр на Long, т.к. его преамп не задействован (да и кнопка отжата). Отдельно оба преампа работают правильно.

В общем-то хотелось компрессор на Long использовать с другим предом.



[fakeitback]

@quazzar, при исключении из цепи SC всё же ок? Вангую проблемы с коммутацией, вроде неверной распайки балансных кабелей или задействования небалансных разъёмов где-то



[quazzar]

@quazzar, при исключении из цепи SC всё же ок? Вангую проблемы с коммутацией, вроде неверной распайки балансных кабелей или задействования небалансных разъёмов где-то

Да, оба преампа отдельно напрямую в АЦП нормально работают.

И вроде как разъемы в компрессоре балансные

Кабель с выхода API XLR-TRS вроде бы тоже правильный 1 - ground, 2 - tip, 3 - ring

Благо есть возможность спросить у автора, в тему призывается Михаил @Long



[Vitaliyy]

А если использовать и пред и компрессор Стереоченнела, то срез есть?



[Mike San]

Где вы там у компрессора балансные входы/выходы увидели?



[quazzar]

А если использовать и пред и компрессор Стереоченнела, то срез есть?

нет, и пред, и компрессор, и выходная секция - самостоятельно все работает нормально, повторюсь в третий раз)

Где вы там у компрессора балансные входы/выходы увидели?

Ну я как бы не утверждаю.

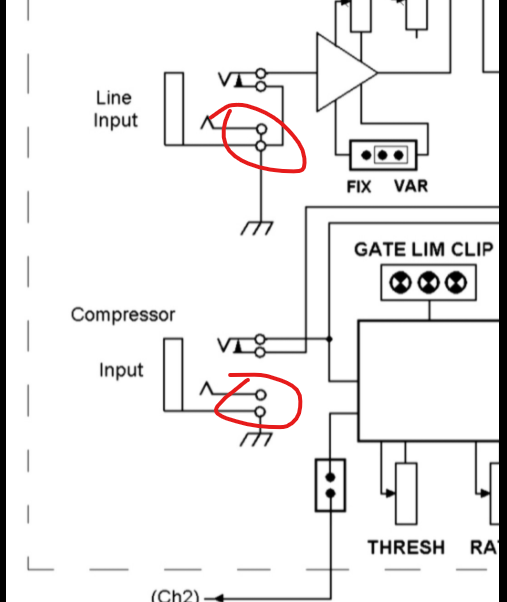

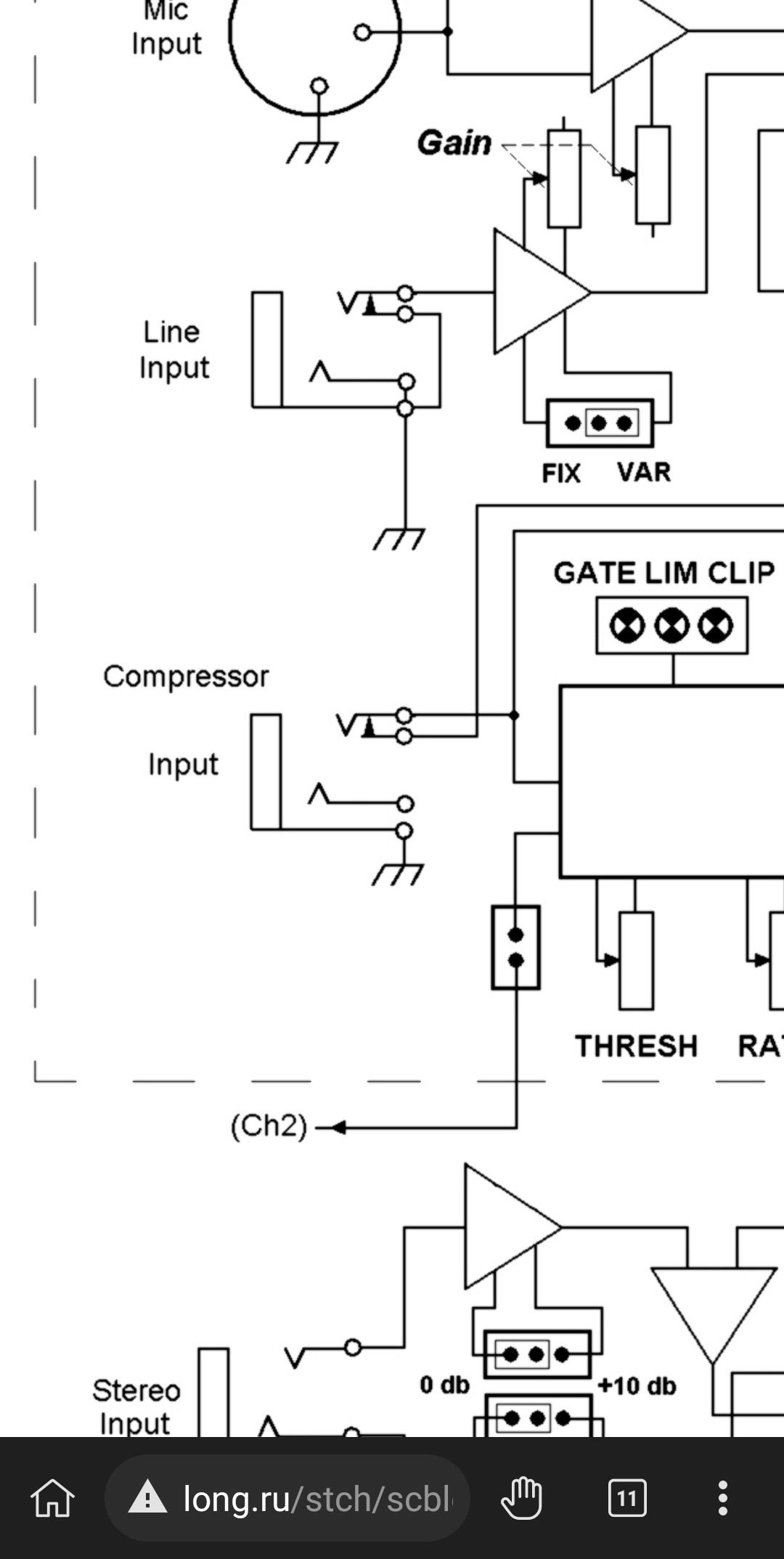

На сайте у Михаила отдельно указано, что линейный вход небалансный, и на схеме мы видим, что ring джека закорочен на массу. Про разъемы компрессора ничего не указано, и на схеме у разъема компрессора на массу ничего не замкнуто. Отсюда и предположил. Или этот контакт там, получается, просто в воздухе висит?

Как тогда сторонний пред подключить... Видел, что конвертеры существуют из балансного в небалансный и наоборот



[digilab2]

-да без разницы в общем замкнут он или в воздухе висит , все равно когда небалансный джек втыкаете он на землю замыкается
я просто не помню точно в этом api выход трансформаторный или нет , если трансформаторный то в лонг надо втыкать небалансный
джек а холодный конец симметрии замыкать в нем на землю, ну или балансный с ring замкнутым тоже на землю , если обычный
актив то просто холодный не пользуете
-cамый простой вариант напишите Михаилу в личку



[quazzar]

@digilab2 как всегда огромное спасибо! Попробую замкнуть на землю, да. Порты явно небалансные, т.к. с другим компрессором трансформаторный выход API работает как надо.



[Cifrovoymag]

@digilab2 как всегда огромное спасибо! Попробую замкнуть на землю, да. Порты явно небалансные, т.к. с другим компрессором трансформаторный выход API работает как надо.

Все верно, они не балансные. Можете замкнуть холодный на землю, но потеряете 6dB, есть другие способы подключения, чтобы не терять их. Нарисовать сейчас к сожалению не могу, погуглите, или кто подскажет тут схематехнически.



[Long]

-- quazzar, могли бы сразу спросить у меня...



[Long]

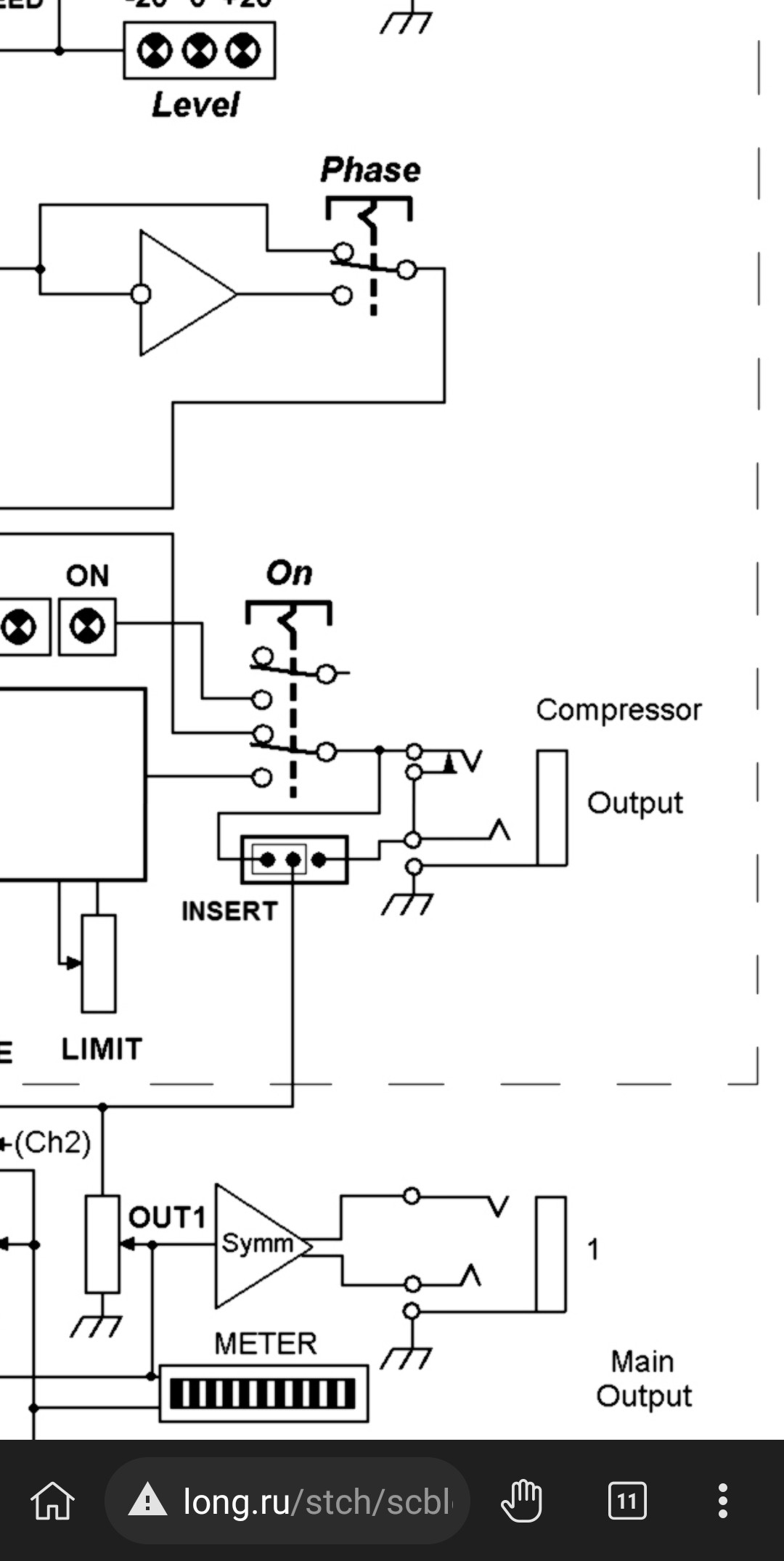

-- Да, с COMPRESSOR OUT в стереоченнеле надо снимать сигнал самым обычным моно-джеком.
Что всем и всегда и советую при использовании несимметричных джековых выходов.
