Подскажите пожалуйста. На сколько длинный кабель можно сделать, без потери сигнала? Если толщина каждой жилы 0,22 ?
Выбор кабеля для наушников
- Автор темы Alchemist_
- Дата начала
Длину можно безболезненно увеличивать до тех пор, когда сопротивление проводника не станет сопоставимым с импедансом драйверов
Был случай (live выступление) - музыкантам надо было отработать без мониторов. Решили отработать на наушниках каплях, которые имелись у музыкантов. Те дешёвые наушники для телефонов. Взял усилок для наушников. Купил кучу AUX удлинителей. Какие-то по 3 метра, какие-то 6. Купил переходники TRS с 6 на 3. При удлинение выяснилось то, что в наушниках пропал низ. Так как пультовая находилась с боку от команды, самому дальнему музыканту, пришлось наращивать и удлинение получилось 9 метров. В итоге он остался вообще без низа. У тех у кого удлинение было 6 метров, низа было сравнительно больше чем при 9, но тоже мало. И только при удлинение 3 метра было кое как сносно. В итоге от 6 метрового удлинения музыканты отказались и работали вообще без мониторов. В последствии этот набор удлинения был благополучно утерян и о нём никто даже не горевал.
Последнее редактирование:

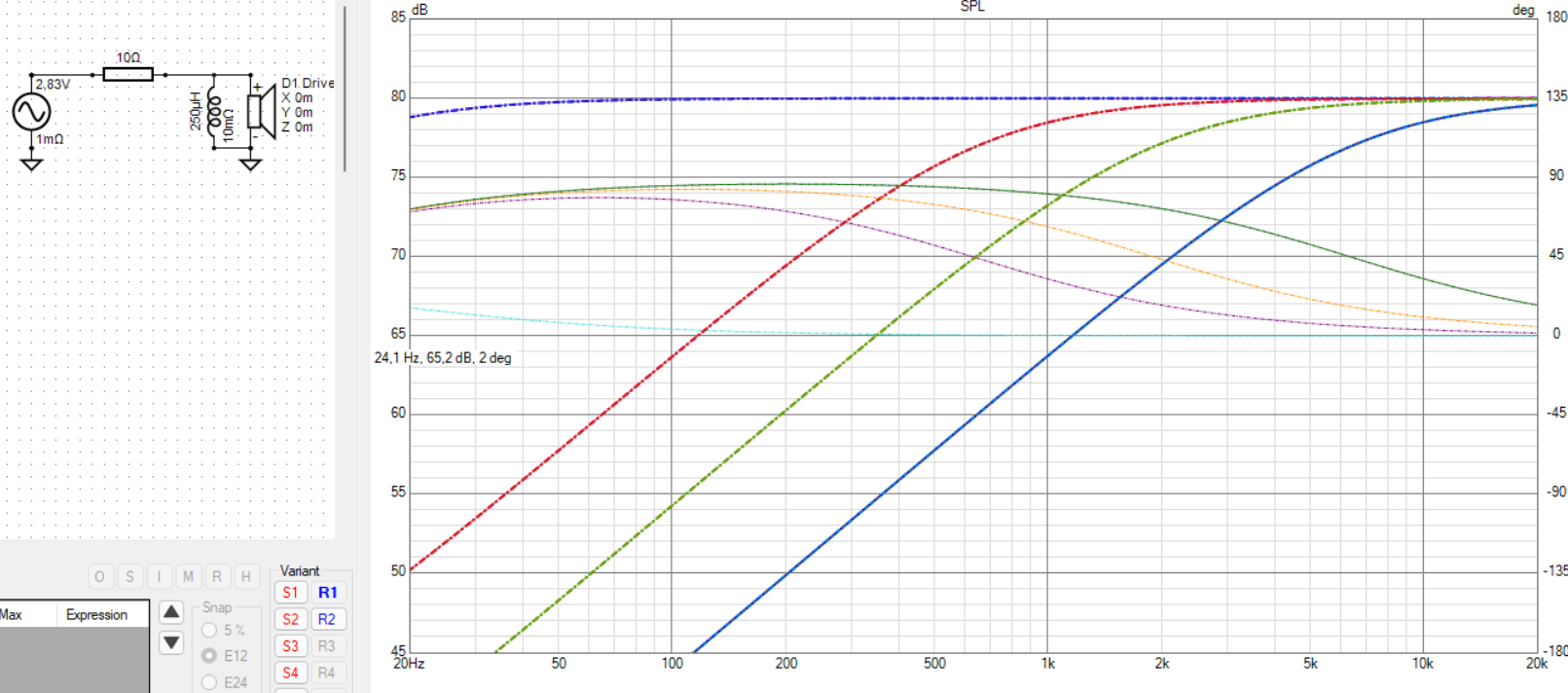

Давайте попробуем сделать это вместе. Что такое наушники? В сточки зрения ТОЭ - индуктивность. А удлиняющий провод - упрощенно это активное сопротивление. Другими словами обыкновенный резистор. В итоге получается обыкновенный HiPass фильтр. Попробуем реализовать это в симуляторе. Индуктивность возьмем условно 0.25 mH, а сопротивление 0, 1, 3, 10. Динамику я дал мегаомное сопротивление и в данном эксперименте он выполняет роль вольтметра
Ровная линия это при сопротивление 0.01 ом, красная при 1, зелёная при 3, синяя при 10.

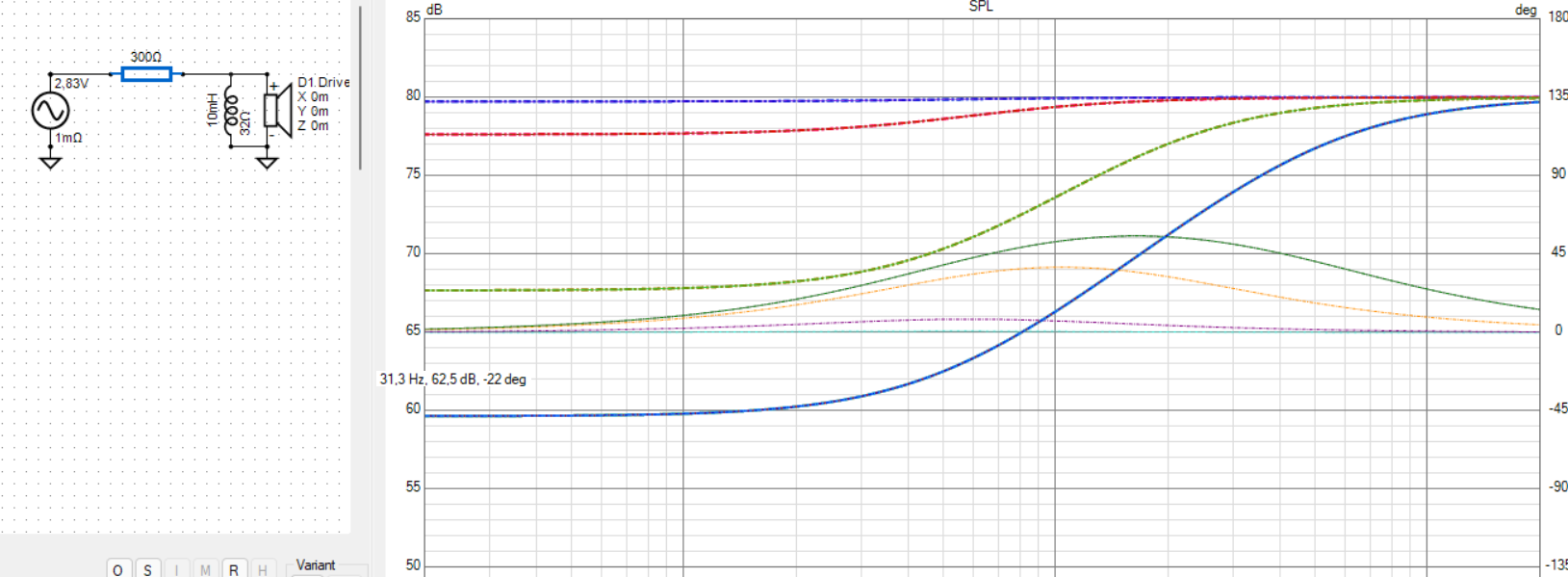

Но индуктивность состоит из провода обладающим активным сопротивлением. Давайте добавим и его. Например 32 ом. Индуктивность для эксперимента приму 10 mH.
"Прямая" при 1 ом
Красная при 10 ом
Зелёная при 100 ом
Синяя при 300 ом
-
За счёт активного сопротивления индуктивности, HiPass превратился в LoShelf. Индуктивность у наушника будет значительно ниже и настройка сдвинется глубоко вверх. В итоге ослабляться будет весь сигнал кроме верха. В комплексе, по хорошему надо учитывать и реактивное сопротивление удлинителя, а с ним кроме хайпасса вы получите ещё и LowPass. В итоге будете слышать только одну середину.
Все прикидки условные, но позволяют понять что будет происходить с сигналом при удлинение наушников проводом, обладающим высоким сопротивлением.
Последнее редактирование:

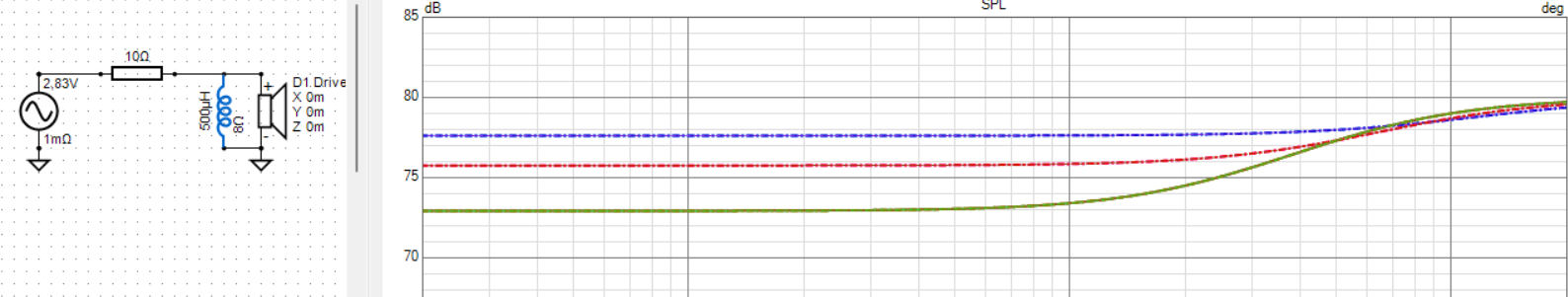

Проведём ещё один эксперимент. Условно примем индуктивность 0.5 mH. Сопротивление удлинителя 10 Ом. И будем менять активное сопротивление наушника.
Зелёный график - сопротивление индуктивности 8 ом.
Красный -16
Синий 32
-
Вывод: чем выше сопротивление наушников, тем меньше влияние провода.
Зелёный график - сопротивление индуктивности 8 ом.
Красный -16
Синий 32
-
Вывод: чем выше сопротивление наушников, тем меньше влияние провода.
Большое спасибо, это помогло принять решение.
А вот интересно, с электрогитарой какая история? Там же вроде сосем другие цифры.
А вот интересно, с электрогитарой какая история? Там же вроде сосем другие цифры.
Последнее редактирование:
mitinglas
дМитрий Зайцев
В соответствующем разделе форума всё расписано. Смотрите на как минимум Klotz AC110.
@Alchemist_, топовые модели Best Tronics ($0.90 за фут) наверное непревзойденные по соотношению цена/качество
Можно чуть больше слов...
Какой кабель нужен для гитары?
И чем отличается от клавишного кабеля?
@Arlekin, с минимальными значениями сопротивления и емкости. От клавишного отличается ничем, если рассматривать несимметричный клавишный кабель) В большинстве синтов на выходе линейный уровень сигнала, поэтому на кабель по большому счету пофиг, но есть исключения.
Вот тот самый кабель от BT, на их продукции наверное все сценические инсталляции США сделаны, да и студийные, думаю, тоже)
Вот тот самый кабель от BT, на их продукции наверное все сценические инсталляции США сделаны, да и студийные, думаю, тоже)
@Anton Vorozhtsov, ура, всё что мне нужно было - это узнать, что нужный кабель (не симметричный) у меня есть для ещё даже не купленной гитары.
@Anton Vorozhtsov, на клавишах не жрал. Вроде. Не помню, бо я давно клавиши на симметрию пересадил.
Гитара будет - проверю.
Гитара будет - проверю.
Я помню как хороший магами жрал звук на микрофоне при длине кабеля 10+6 метров. Решали вопрос переносом преда к микрофону.
Я правильно понял, что при удлинении наушников, главное это - сопротивление кабеля? А при удлинении гитары, главное это - ёмкость кабеля?
Сопротивление тоже, просто оно не так уж драматично разнится от кабеля к кабелю, в отличии от емкости.
На наушниках-то емкость тоже работает, просто если наушники не бытовые и не инэйры с крайне низким импедансом - им на кабель совершенно пофигу
Забыл сказать, ходил щупать МГТФ.
0,2 0,35 0,5 0,75
Мне не понравилось то, что он как проволока, как согнул так он и остался.
0,2 0,35 0,5 0,75
Мне не понравилось то, что он как проволока, как согнул так он и остался.
Народ, может кто подскажет готовый кабель для наушников "AKG K271", чтобы был не хуже, а лучше родного? А то я как-то давно менял испорченный оригинальный и какая-то фигня со звуком началась странная. Я понимаю, что наушники сами очень далеко не супер-пупер, но работать как-то надо.
