Помогите переделать блок питания постоянного тока в переменный (1 онлайн

[fractala]

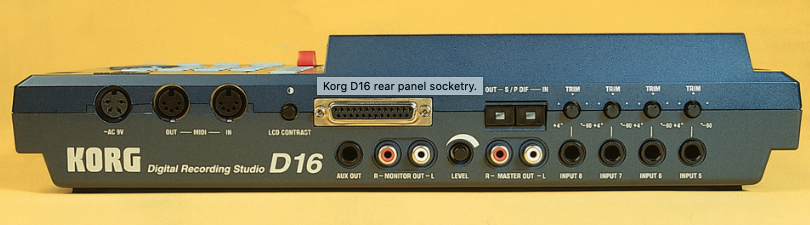

Вобщем попал ко мне в руки вот такой девайс (Korg D16) без адаптера питания. Заказывать блок питания с али/ебея слишком муторно и долго.

Вроде как руки не из жопы) паяльником пользоваться умею для несложных задач, ну и в голове есть какое никакое простое представление о типах блоков питания.
На самой железке над разьемом AC 9V - блок питания переменного тока на 9V.

Нагуглил для этой портастудии идет вот такой блок питания (AC 9V - 3000mA тоесть на ток 3А)

Robot or human?

Порылся по авито, достать блок питания переменного тока на 3А сложновато. Пришла идея использовать для этих целей легкодоступный блок питания постоянного тока на 3А (их навалом везде и ценник не кусается) , но слегка доработав его схематически.


Вобщем какие мысли:
1) беру блок питания постоянного тока напряжением 12 или 15 вольт и 3А
2) разбираю, выкидываю оттуда плату стабилизации (диодный мост, конденсатор)
По сути остается один трансформатор. Если я правильно посчитал, c 12V постоянного напряжения мы получим (12/1.41 = 8.5V переменного напряжения с трансформатора)
Если же взять блок питания 15V - из него уже можно получить 10.6 вольт переменки с трансформатора.

Что в моем случае будет больше в кассу 8.5V переменки или 10.6V? И достаточно ли будет оставить в качестве блока питания только трансформатор без фильтрующих конденсаторов?

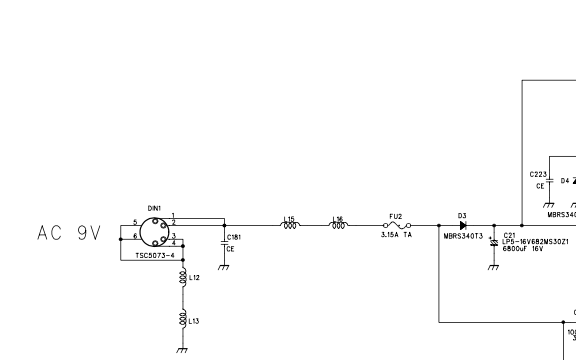

Ниже глянул схему, там в самой железке до предохранителя FU2 идет уже что то типа фильтра (боюсь ошибиться)

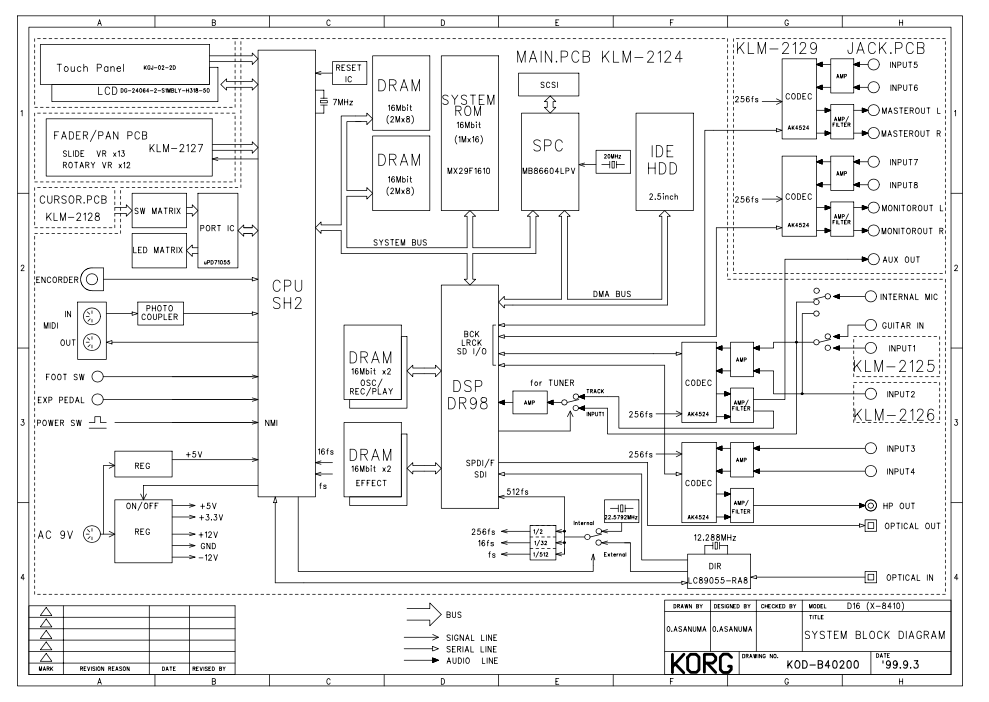

Вообще нарыл схематику железки Korg D16



[digilab2]

-продается в чип и дип только разьем другой ( стандартный) но тут что нибудь придумаете называется бп9-1, тем паче у вас не вся схема явно нарисована т.к переменка еще куда то идет( после предохранителя перед диодом), а так вообще подойдет любой трансформатор
разумных размеров со вторичкой 9в и на нужный ток , кстати судя по говноразьему питания там ток явно не 3а а поменее

Вобщем какие мысли:
1) беру блок питания постоянного тока напряжением 12 или 15 вольт и 3А
2) разбираю, выкидываю оттуда плату стабилизации (диодный мост, конденсатор)
По сути остается один трансформатор. Если я правильно посчитал, c 12V постоянного напряжения мы получим (12/1.41 = 8.5V переменного напряжения с трансформатора)
Если же взять блок питания 15V - из него уже можно получить 10.6 вольт переменки с трансформатора.

-сейчас блоки питания все импульсные так что мысль не прокатит, да и вольты вы считаете несколько неверно но это не принципиально,
ну и конечно плата стабилизации это не диодный мост и конденсатор



[cakeys]

Нагуглил для этой портастудии идет вот такой блок питания (AC 9V - 3000mA тоесть на ток 3А)

Robot or human?

в инструкции для Korg D16 указан макс.ток блока питания 2A , макс.мощность: 24 Вт

Power supply: AC9V AC/AC power supply
Power consumption: 24 W (AC 9V 2.0A max)



[digilab2]

в чипе дипе бл9-1 вам не подойдет он на 1а , на 2а есть торэл но оно дороже т.к на торе намотано , искать надо
в разделе блоки питания /сетевые адаптеры переменного тока/ там в условиях наберете 9в их там 3 вида будет
торэл это ап-3302, а так если не влом на али полно трансформаторов по 200-300р подберите подходящий и сами в
какую нибудь коробочку засуньте



[fractala]

@digilab2, да конечно речь идет о трансформаторных блоках питания.
Извиняюсь, не стабилизация а диод на выпрямление и конденсатор
Стабилизация, я так понял идет уже дальше по схеме после диода в самой портастудии

Схему корга скину вечером после работы



@cakeys, по ссылкечто я скинул, там родной блок питания идет на 3а

Я подозреваю что такая большая мощность идет с расчетом на то что внутри портастудии идет жесткий диск ide интерфейса, раскрутить его бог его знает хватит ли 2амперного источника питания



[Methafuzz]

Я что-то не понимаю? Ведь просто обычный трансформатор нужен 220/9 В, их полно везде )



[коб]

ТТП-30 (9В, 2.5А), Трансформатор тороидальный, 9В, 2.5А, Торэл | купить в розницу и оптом

ТТП-30 (9В, 2.5А) ТТП-30(9Вх2,5А), Применение тороидальных трансформаторов позволяет уменьшить массу и габариты изделий, повысить КПД, увеличить плотность монтажа. Кроме того, тороидальные трансформаторы являются хорошей альтернативой и импульсным источникам питания для систем критичных к...

www.chipdip.ru



[digilab2]

Ведь просто обычный трансформатор нужен 220/9 В, их полно везде

-о чем собственно я и пытаюсь донести мысль, ну можно и ттп30 хотя в китае было все таки дешевле, но придется покупать еще коробочек
и провода так что может и проще ап3302 сразу готовый

Схему корга скину вечером после работы

-да собственно по началу схемы и по блок схеме там дальше примерно как у алесиса все сделано, собственно вариантов то
немного т.е +5в , 3,3в это стабы от однополупериодного выпрямителя , а +-12в это стабы от умножителя



[fractala]

Ребята спасибо, про покупку трансформатора что то и не подумал сразу, сделаю корпус для него сам из подручных материалов-вообще не проблема.


А на вторичную обмотку трансформатора нужно какой нибудь обвес делать? Какой то простейший фильтр или там в самом корге уже все есть?

Ps: схема корга как обещал

https://www.synthxl.com/wp-content/uploads/2019/05/korg-d16-Service-manual.pdf



[коб]

А на вторичную обмотку трансформатора нужно какой нибудь обвес делать?

Нет .



[коб]

хотя возможен предохранитель , сетевой выключатель , ну светодиод наконец . Но это по вкусу и на первичку.



[fractala]

@коб, предохранитель на первичку то что нужно



[oliyanchuk]

Недавно покупал такой штекер для KORG в чипе. Правда под заказ. Так, что проблем никаких.



[cakeys]

@cakeys, по ссылкечто я скинул, там родной блок питания идет на 3а

по ссылке у вас как раз не "родной" БП, а заменитель от "third party" HQRP
а почему он на 3A - потому что рассчитан на замену БП не только у Korg D16, но и кучи других (Korg KA163 KA163E 57A-9-3000 500405013600 KA143 fits D8 D12 D16, AM8000R Multi Effect Processor, DL8000R ), поэтому у него ток 3A скорее всего выбран по макс.току одного из кучи девайсов (ну или просто в линейке HQRP нет варианта БП на 9V/2A)

В инструкции же ясно написано - достаточно БП с макс.током на 2A



[fractala]

@cakeys, это все понятно. Лучше как говорится брать с запасом небольшим по мощности)

Вобщем постараюсь в чип&дип взять торроидальный транс ампера на 2.5 (по цене рублей 800)

Там я поглядел по ассортименту еще есть торроид на 3А за 1000 рублей - но срок доставки в мою деревню больше недели - вобщем будем посмотреть.



[Anthony Scott]

@fractala, 2.5 ампер - это за глаза ) тем более если вы захотите выбросить оттуда ide винт и поставить твердотельный накопитель - кушать машина станет существенно меньше.
В разрыв первичной обмотки можно поставить предохранитель на 0.315-0.5А в сочетании с тепловым на 70-80 град (его надёжно примотать/приклеить к трансу)….



[digilab2]

Вобщем постараюсь в чип&дип взять торроидальный транс ампера на 2.5 (по цене рублей 800)

-на али ш образных и r-core целая телега раза в два дешевле , но вот ac-ac адаптеров не нашел одни импульсники да и вообще там
с введением с нашей стороны ораничением в 200$ одно говно стало



[Anthony Scott]

@digilab2, r-core круто,
конечно, их применение более целесообразно для установки внутрь самого прибора (для минимизации магнитных наводок на чувствительные цепи). Большой плюс - это нормальный межобмоточный экран, только его нужно нормально подключать, а то к примеру, один местный умелец сгородил себе усь для ушей, запитал его таким трансиком и завёл экран на клемму нейтрали сетевого разъёма )) потому как соблюдает фазировку и нейтраль у него всегда на одном месте



[fractala]

2.5 ампер - это за глаза ) тем более если вы захотите выбросить оттуда ide винт и поставить твердотельный накопитель - кушать машина станет существенно меньше.

С винтом отдельная история - думаю чуть позже когда руки дойдут создам отдельную тему и опишу процесс замены - там не все так просто.
Винт в портастудии стоит старого интерфейса IDE, а большинство современных ssd формата sata.

Нашел уже переходник SATA-->IDE. Но этот переходник конструктивно усложнит установку жесткого диска в крепежные отверстия платы портастудии - вобщем есть над чем подумать



[Mike San]

На толстый кошелёк - https://allram.ru/g16977098-ssd-idepata-2544pin



[fractala]

@Mike San, обойдусь обычным диском)) ценник на ide ssd вообще не вдохновляет
