Novation Impulse 61, проблема с энкодерами.

[Golstrider]

Имеется миди контроллер Novation Impulse 61.
Появилась интересная проблема с энкодерами.

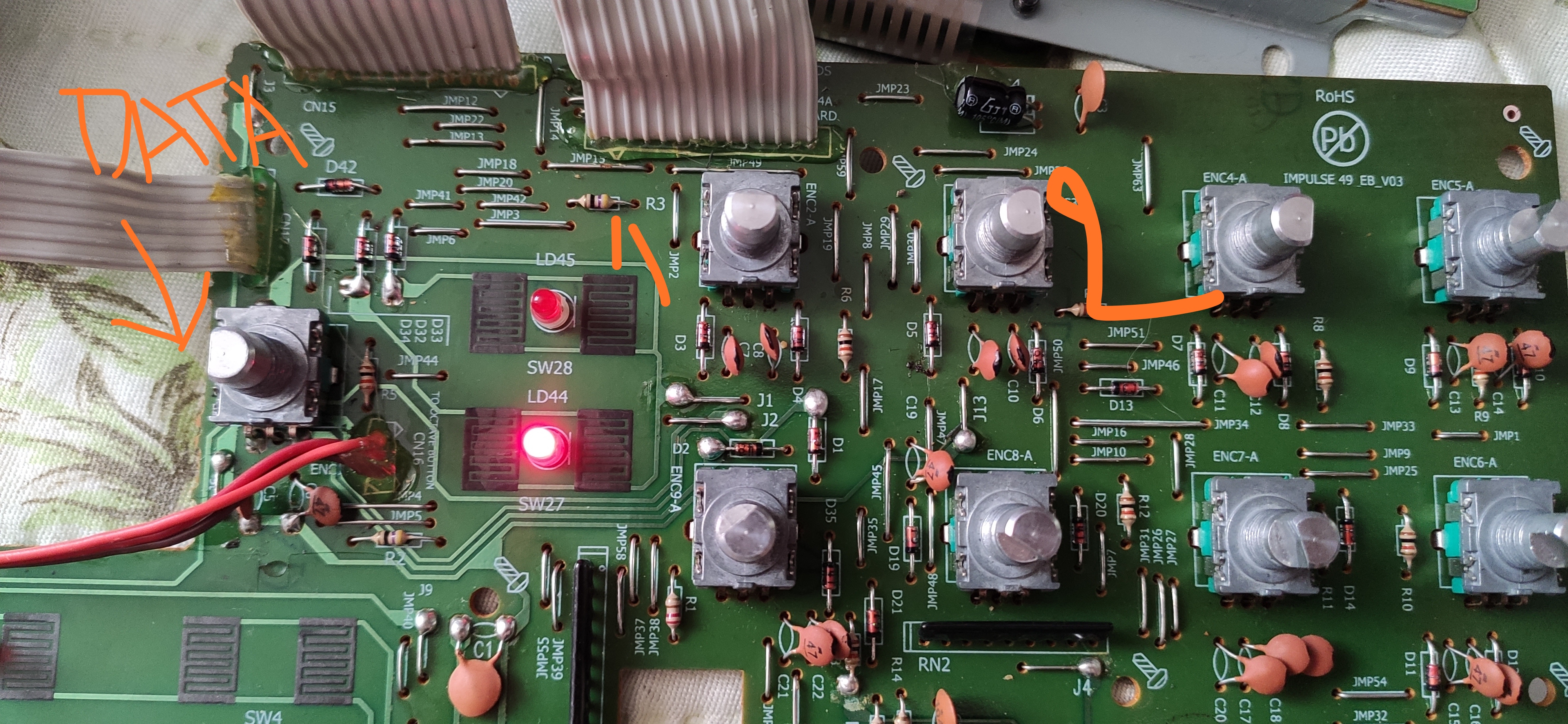

На ней присутствует data энкодер с шаговым позиционированием, и 8 обычных, "бесконечных" энкодеров. Data энкодер в дефолте переключает пресеты, и проблема заключается в том, что через каждый прессет, первые два энкодера (на фото видно) начинают глючить и не передают адекватно значения.
То есть на прессете 1 они работают нормально, на прессете 2 глючат, на прессете 3 нормально, на 4м глючат и т.д. Firmware обновил, не помогло. Кто разбирается, что конкретно может служить причиной?



[Golstrider]

Здесь видео примера работы



[Golstrider]

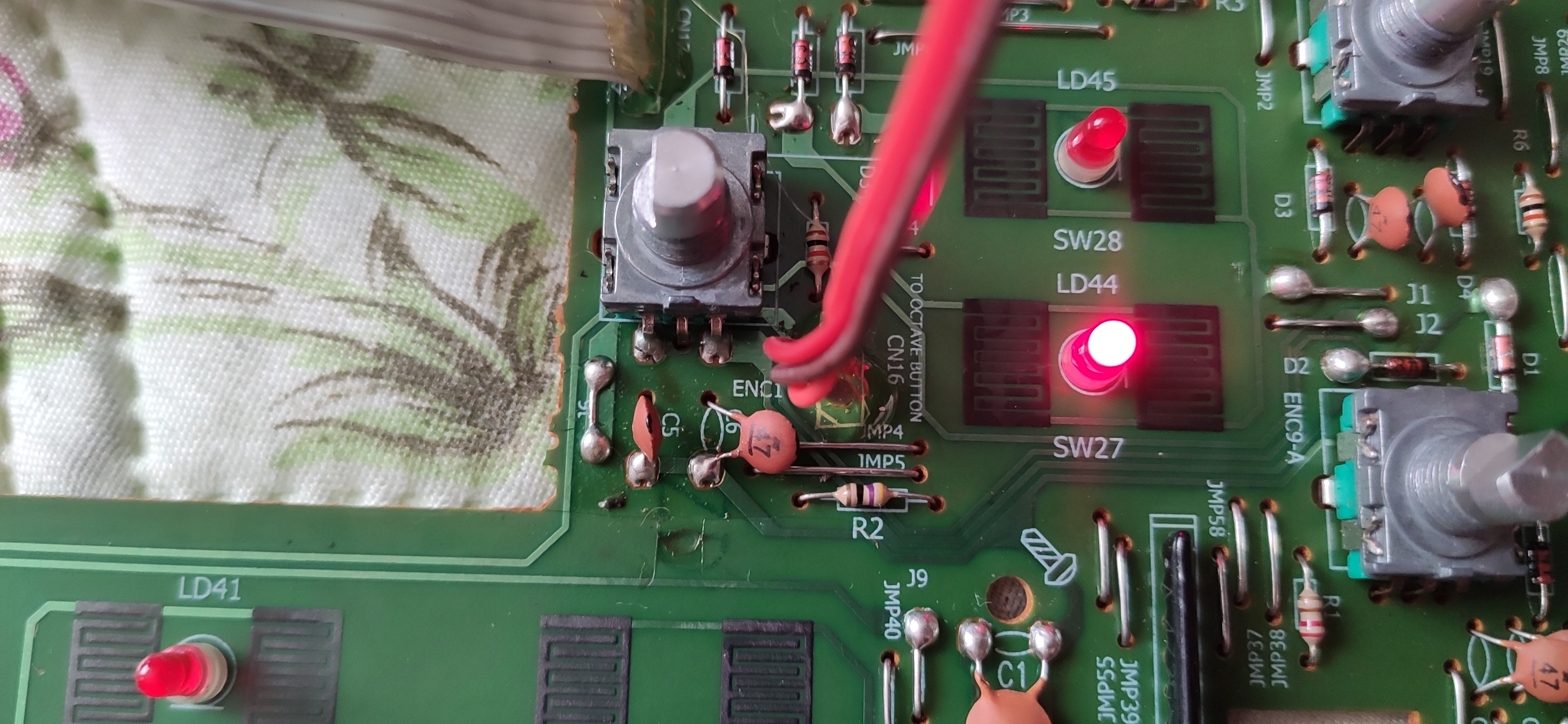

Есть кто шарит в радиоэлектронике? Помогите пожалуйста решить проблему! Фото плат, замеры мультиметром скину, есть паяльник и все необходимое для ремонта.



[H-ron]

How do I perform a Factory reset on my Impulse?

Please follow the procedure below to perform a factory reset on the Impulse.

1. Hold down the 'shift', '+' and '-' buttons then connect the USB cable to the Impulse.
2. You will now be in the boot menu. 'Exit' should be displayed on the LCD screen. Press the '+' button three times.
3. 'Fac Rst' should now be displayed on the screen. Push the 'Data' encoder three times.



[Golstrider]

Проблема не софтовая, 100%. Прошивал уже на разные прошивки, сбрасывал до дефолта.

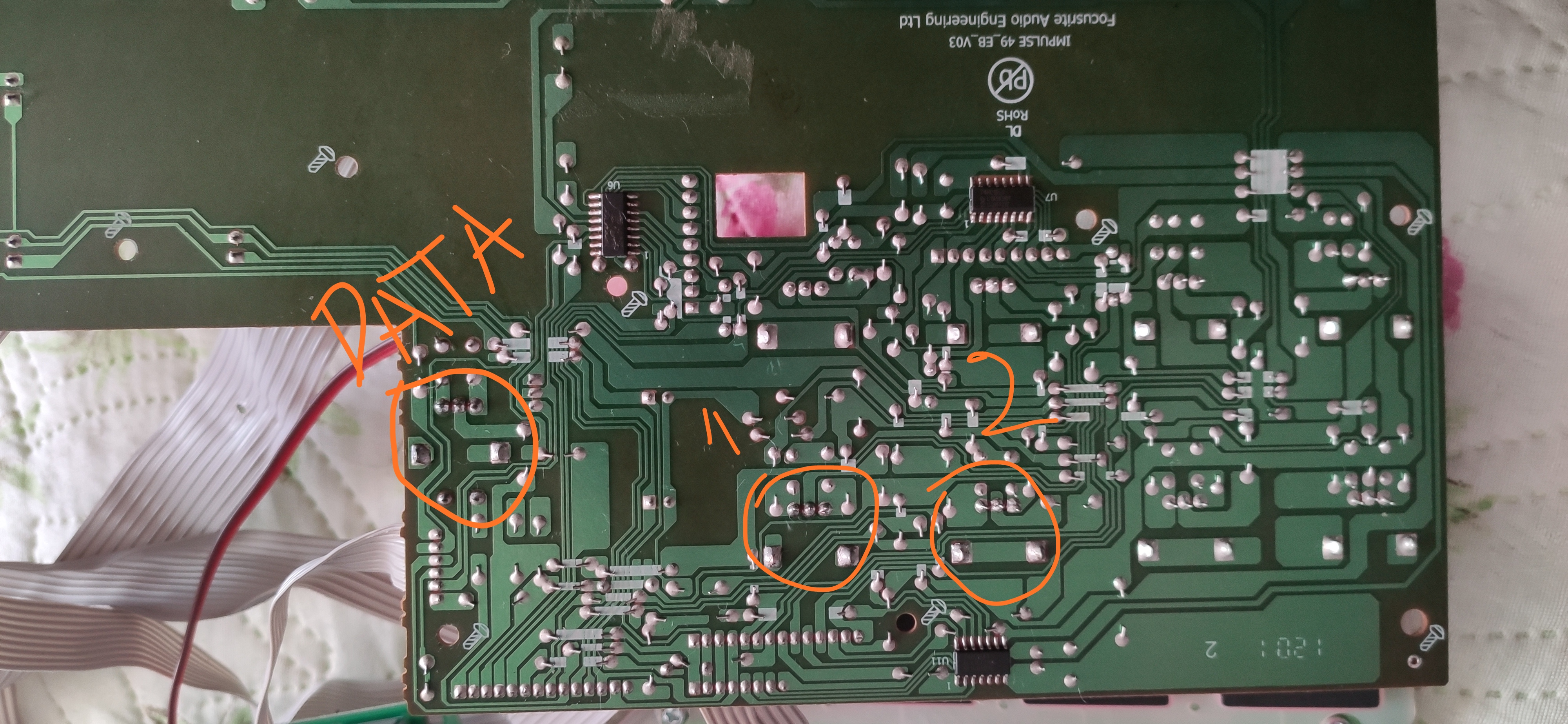

Проблема где-то в цепи на плате. Уверен что кроется в мелком компоненте, либо в самом шаговом потенциометре. Я только только начинаю путь в радиотехнике (но навыки пайки уверенные), по этому самому сложно разобраться. Судя по всему у шагового энкодера (data) есть связь с первыми двумя энкодерами (которые неправильно срабатывают).
Обьясню еще раз в кратце. Крутишь ручку до щелчка на 1 шаг - два энкодера работают как и должны. Делаешь оборот еще на шаг (при чем не важно назад или вперед) - первые два энкодера начинают жутко тупить. Делаешь еще один оборот - снова работают нормально.
Не важно где ты крутишь data энкодер, переключаешь ты пресеты, или выбираешь варианты где то в настройках.



[Golstrider]

Клава сейчас в разобранном состоянии (меняю USB-b) разъем, так что могу сделать видео и фото платы, замерять сопротивления и т.д



[H-ron]

Судя по всему у шагового энкодера (data) есть связь с первыми двумя энкодерами (которые неправильно срабатывают).

Более чем сомнительно. Энкодер на то и энкодер, что б просто формировать приращение програмного счетчика ±1, а не выполнять какие-либо физические коммутации. Сброс по инструкции делали?



[H-ron]

Крутишь ручку до щелчка на 1 шаг - два энкодера работают как и должны. Делаешь оборот еще на шаг (при чем не важно назад или вперед) - первые два энкодера начинают жутко тупить. Делаешь еще один оборот - снова работают нормально.

Если после того, как энкодеры начали «тупить» контроллер выключить и включить, не трогая ручку, такое поведение энкодеров сохраняется?



[Golstrider]

Уже писал в начале, и прошлых сообщениях что делал. И прошивал firmware на самый последний через midi ox, и уже откатывался обратно (функционал не понравился). А как известно, после смены прошивки, сброс по дефолту и так идёт, но на всякий повторюсь что сбрасывал по инструкции



[H-ron]

А как известно, после смены прошивки, сброс по дефолту и так идёт

Не факт, в общем случае.

Результат скажите действий из моего предпоследнего сообщения:

Novation Impulse 61, проблема с энкодерами.

Имеется миди контроллер Novation Impulse 61. Появилась интересная проблема с энкодерами. На ней присутствует data энкодер с шаговым позиционированием, и 8 обычных, "бесконечных" энкодеров. Data энкодер в дефолте переключает пресеты, и проблема заключается в том, что через каждый прессет...

rmmedia.ru



[H-ron]

но на всякий повторюсь что сбрасывал по инструкции

Подскажите, плз, где Вы это указывали в первый раз?



[Golstrider]

Если после того, как энкодеры начали «тупить» контроллер выключить и включить, не трогая ручку, такое поведение энкодеров сохраняется?

Вопрос интересный, не проверял и не обращал внимание.
Точно не могу сказать, завтра днём поставлю разьем и проверю.
Но вспомнил ещё такую особенность, что когда я покручу первые два энкодера когда они отказываются работать, (бывает они какое то значение невысокое выставляют), то после всего data экнодер не работает корректно. Такое ощущение, что первые два энкодера залипают и пытаются передать какое то значение, словно если крутить их без остановки, и при этом пытаться как то менять пресеты, то пресеты не меняются, пока первых два энкодера не вернуть в положение 0



[Golstrider]

Проблема не софтовая, 100%. Прошивал уже на разные прошивки, сбрасывал до дефолта.

Вот тут написал что сбрасывал до дефолтных, потом вы спросили

Сброс по инструкции делали?

Я ответил

но на всякий повторюсь что сбрасывал по инструкции

В этом сообщении я написал что в самом начале я ещё указал что сбрасывал, но ок, в самом начале я написал только о том что обновлял firmware, но там сброс идёт автоматически с обновлением.
Но помимо всего, я до перепрошивки его уже делал. Если бы решение было таким банальным, я бы сюда не писал.



[H-ron]

Я не знаю схематики этого аппарата, но это больше похоже на битую память…



[Golstrider]

Если после того, как энкодеры начали «тупить» контроллер выключить и включить, не трогая ручку, такое поведение энкодеров сохраняется?

Добрый день. Впаял новый разъем, и проверил. Да, такое поведение сохраняется



[Golstrider]



[Golstrider]

Чудеса природы. Выпаял data екодер, разобрал его, проверил что там все в порядке, собрал, впаял обратно и все стало работать адекватно.
