Здравствуйте!

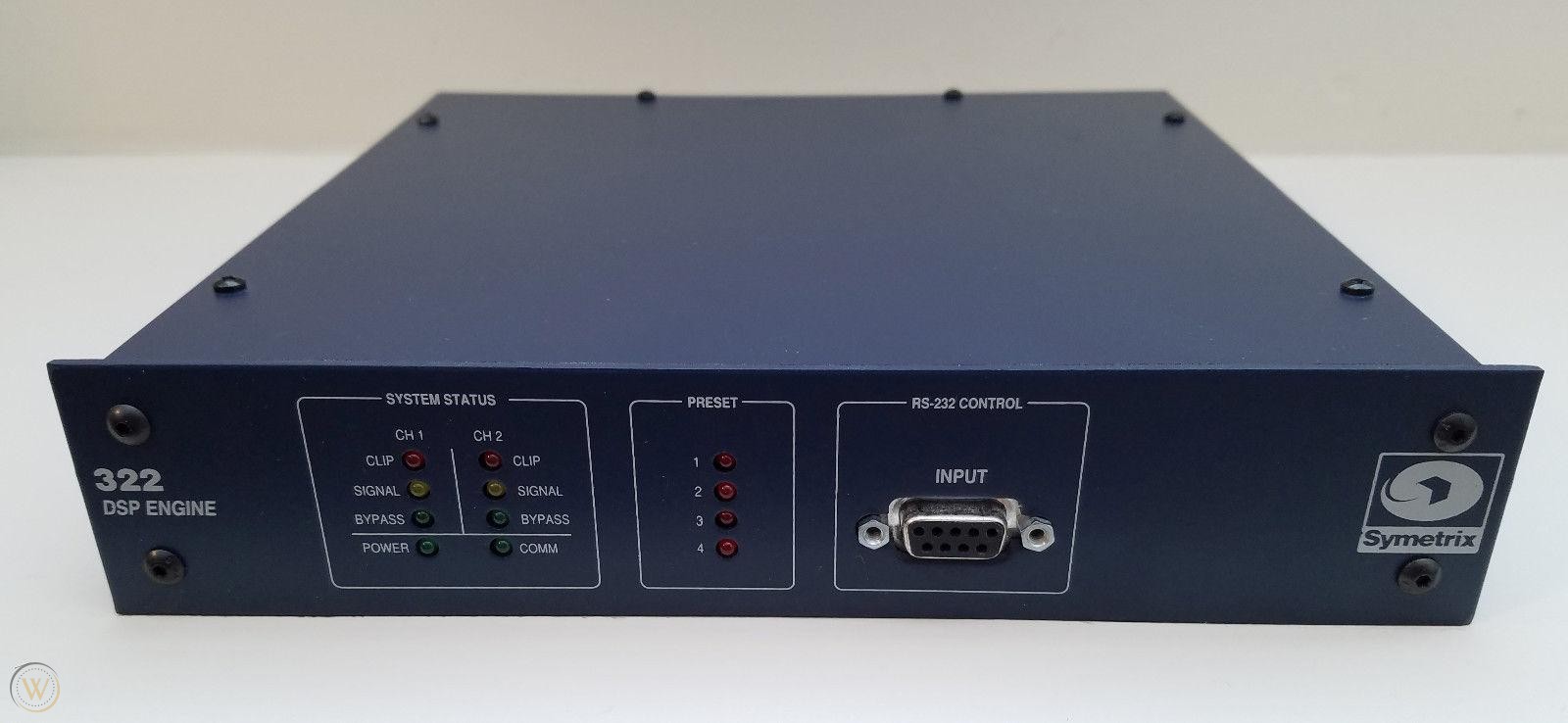

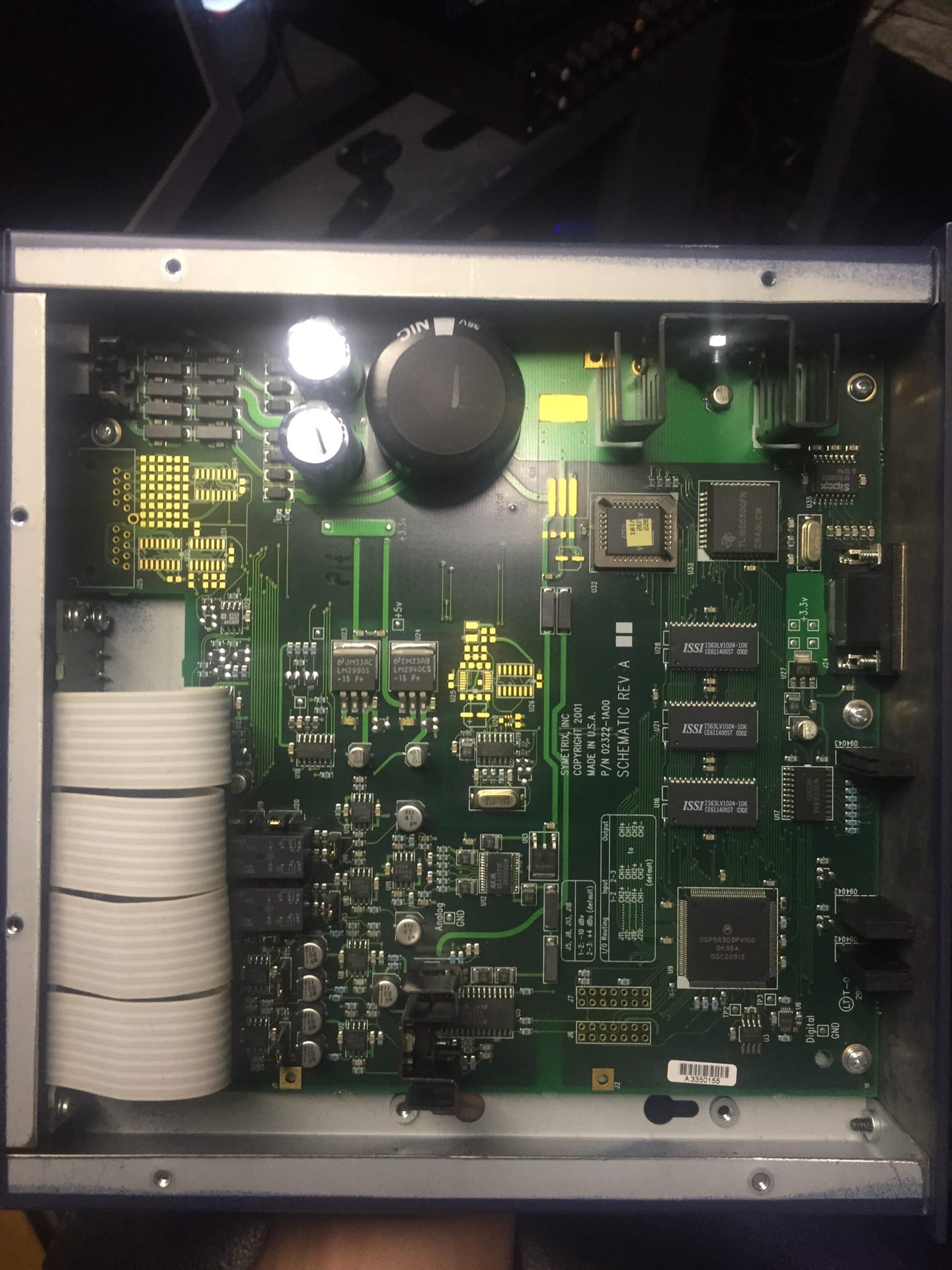

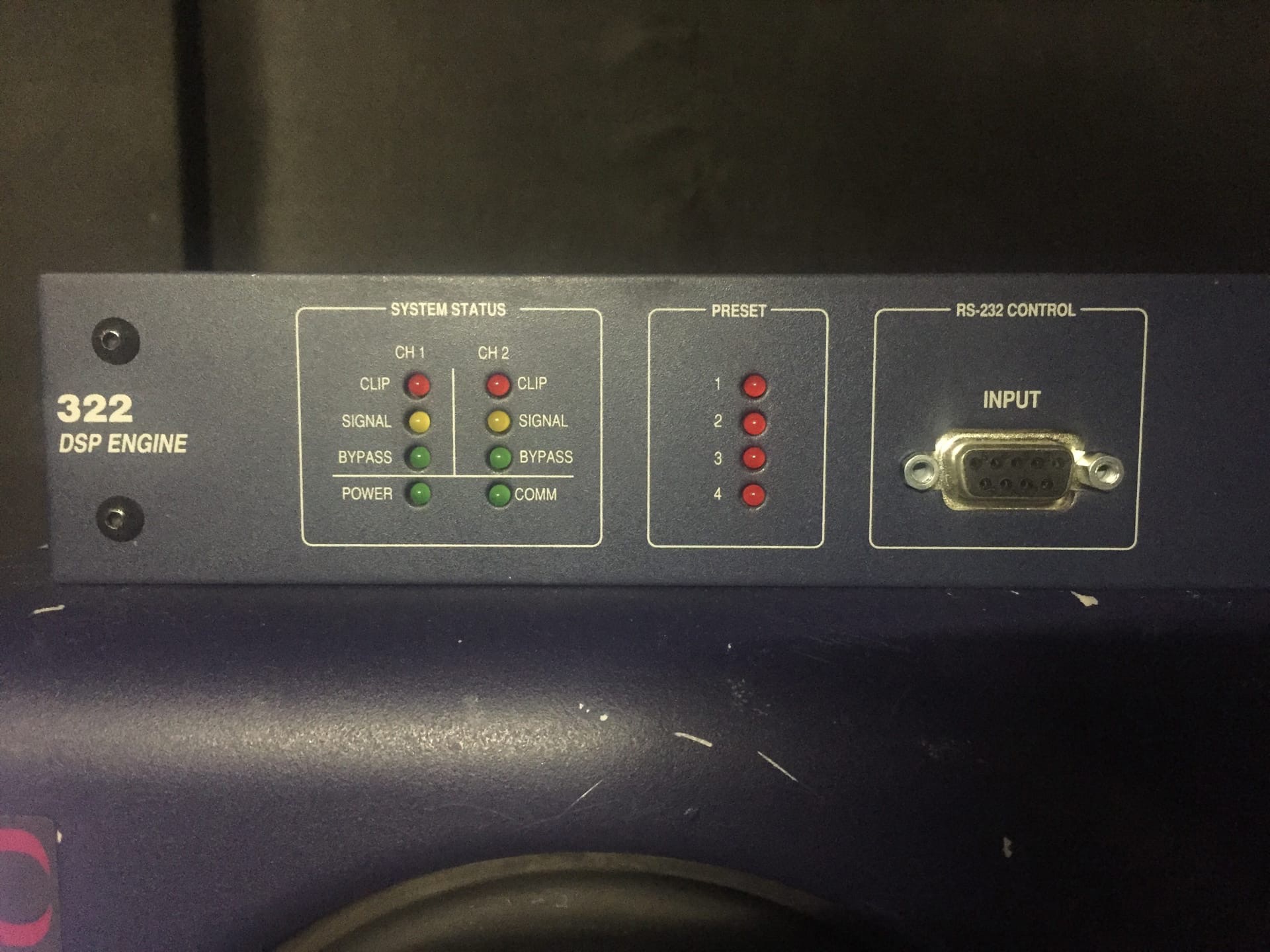

На днях попались интерестные приборы производителя Symetrix модель 322 (DSP ENGINE) , решил приобрести "на опыты"
На сайте производителя указанно что приборы универсальные.

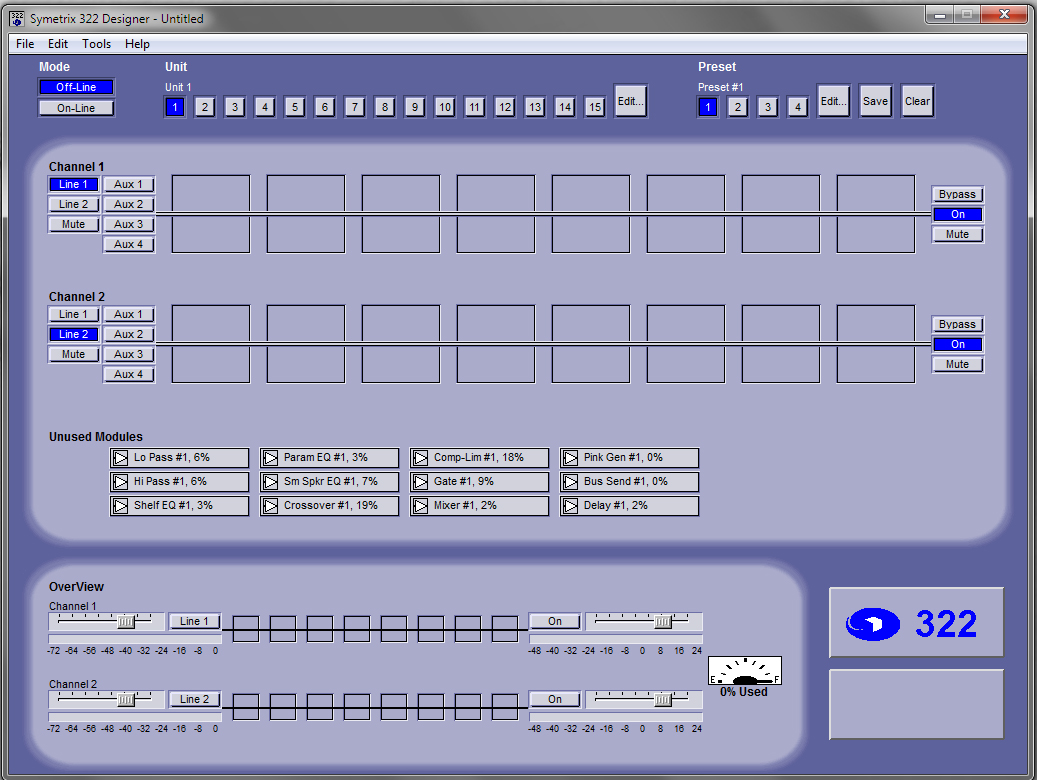

Меня интересует их EQ, Фильтры и динамическая обработка для использования в студии звукозаписи, также понравилось что данные приборы "руляться" по com порту в реальном времени.

Полистав интернет нашёл информацию что данные девайсы используются в основном в радио вещании и в концертной деятельности,
про студии звукозаписи ни слова (видимочто то не то)

На днях поеду приобретать блоки питания чтобы запустить данный девайс. А сейчас хотел бы поинтересоваться в следующем:
Коннекторы в приборах Euro - как правильно подключить их к оборудованию, через что? допустим имеет ли смысл покупать патч панели под пайку?
В чём разница студийного оборудования от данного 322 DSP


Вложения

Последнее редактирование:

Zerocool

Dart
18 Май 2003
25.852
22.738
113
43
Belgorod
MAME

Оно такое же "железное " , как я балерина ) вас в названии DSP не смутило )?))

322 да и все прочие симетриксы - в основном для задач бродкастинга заточены ....
голоса в эфире обрабатывать ..так что вы правильно прочитали ,...алгоритмы там , дешевенькие) мягко говоря в DSP

ровно c таким же успехом можете использовать какие нить vst /dx плагины начала 2000 , конца 90 ых))

  • Like
  • Haha
Реакции: Long, Jafaroff и MAME

MAME

Well-Known Member
5 Ноя 2018
459
263
63
31
markmeino.wixsite.com
MAME

Оно такое же "железное " , как я балерина ) вас в названии DSP не смутило )?))
:Dle17:
Дак это понятно что он цифровой - ну корпус сам то железный ))))
Всё исправил, спасибо за корректировку )

У Вас опыта работы с такими не было? Прокомментируйте?


Zerocool

Dart
18 Май 2003
25.852
22.738
113
43
Belgorod
Jafaroff

Диджилаб -однозначно лучше)) ...в своей специфике симметриксы хорошие приборы , за счет своей надежности и удобства ) ...
но эта специфика не требует какого то особенного качества ...( поджать голос на эфире )....
Это совершенно не студийные приборы и никогда ими не были )) ...

  • Like
Реакции: Jafaroff и MAME

Long

Well-Known Member
27 Фев 2008
14.318
11.422
113
Moscow
WWW.LONG.RU
-- Jafaroff, 528-й можно довести до ума, но нужно ли?
Всё же деньги тратить придётся - там почти все микросхемы заменять нужно.
А если там спалили микр. пред - то вряд ли его удастся аутентично восстановить.
На ебэе всего один продавац, которому можно рискнуть поверить - 28 евро штука.

  • Like
Реакции: Sonic

Sonic

Well-Known Member
17 Дек 2005
1.508
602
113
Череповец
twin-x.com
А если там спалили микр. пред - то вряд ли его удастся аутентично восстановить.
На ебэе всего один продавац, которому можно рискнуть поверить - 28 евро штука.
Если мне память не изменяет, то был у меня такой на переделке. Там очень шумный и древний интегральный многовыводной пред на SSM2016, т.е. ещё даже до SSM2017. Уже не помню, что вместо него туда поставил, возможно SSM2019.
У меня самого есть в пользовании их компрессор, 425-й.


Long

Well-Known Member
27 Фев 2008
14.318
11.422
113
Moscow
WWW.LONG.RU
-- Там (если самый оригинал) SSM2015 и VCA EGC101 от Valley People.
Поэтому если нужно после ремонта восстановить полностью аутентичное звучание - то это
серьёзная проблема, в случае их поломки.
А SSM2016 - был роскошный преамп, многие жалели, что он снят.
Разговаривал как-то с его автором - он сильно жалел об этом. Намекал, что это была вершина его творчества...

  • Like
Реакции: MAME

MAME

Well-Known Member
5 Ноя 2018
459
263
63
31
markmeino.wixsite.com
Товарищи, подскажите!
Достались они мне без Блоков Питания, буду собирать свои, вернее 1 на 2 прибора
Корпус 1U нашёл в закромах)))
Имеет ли смысл использование "входящей розетки прибора" с фильтром?

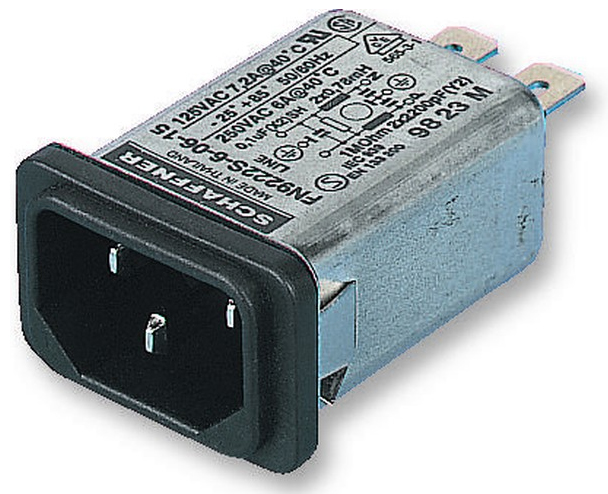

Также хотелось бы собрать простенькую варисторную защиту- так как в этом фильтре (что на картинке ) варистор отсутствует или он не нужен?

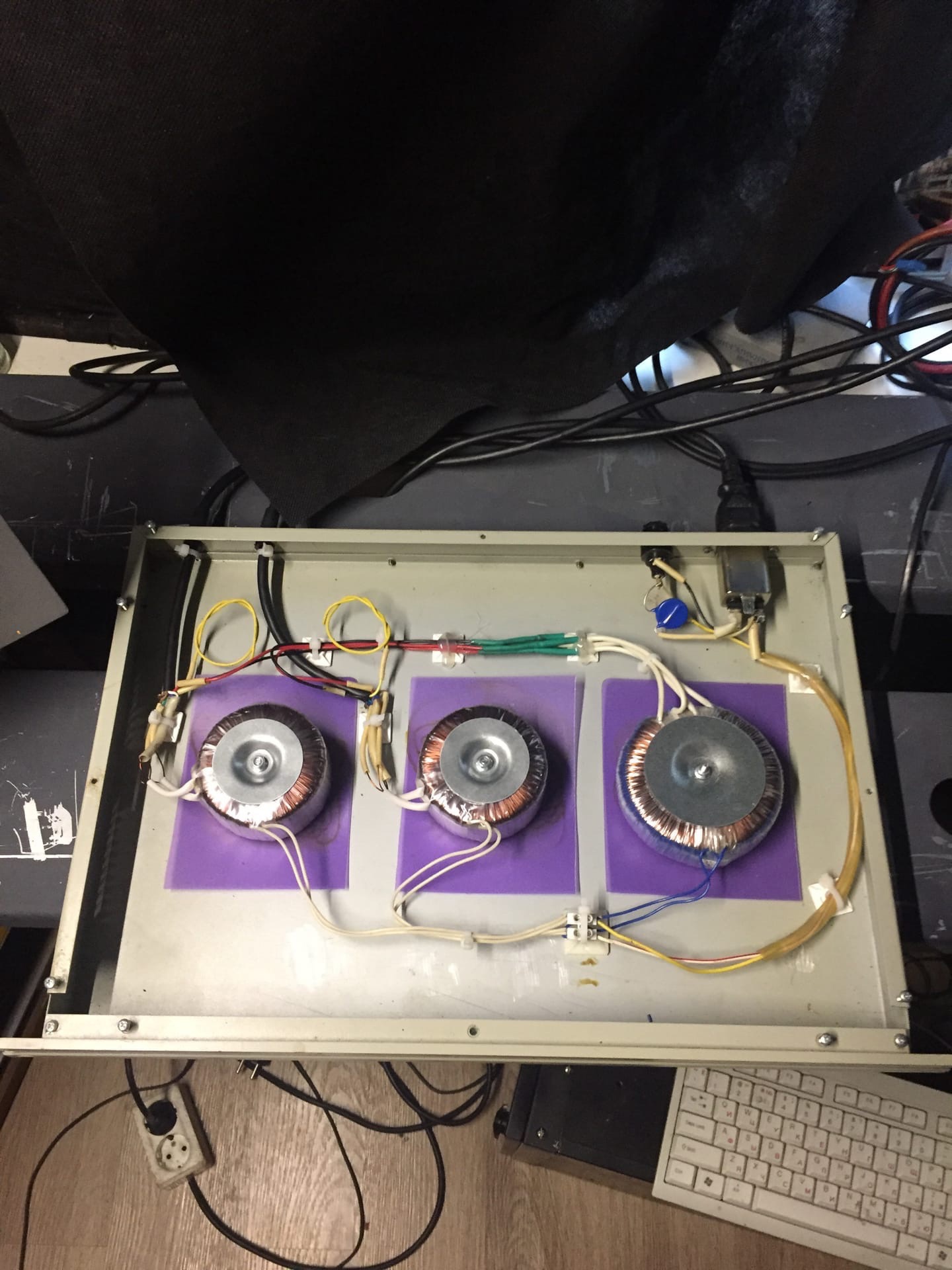

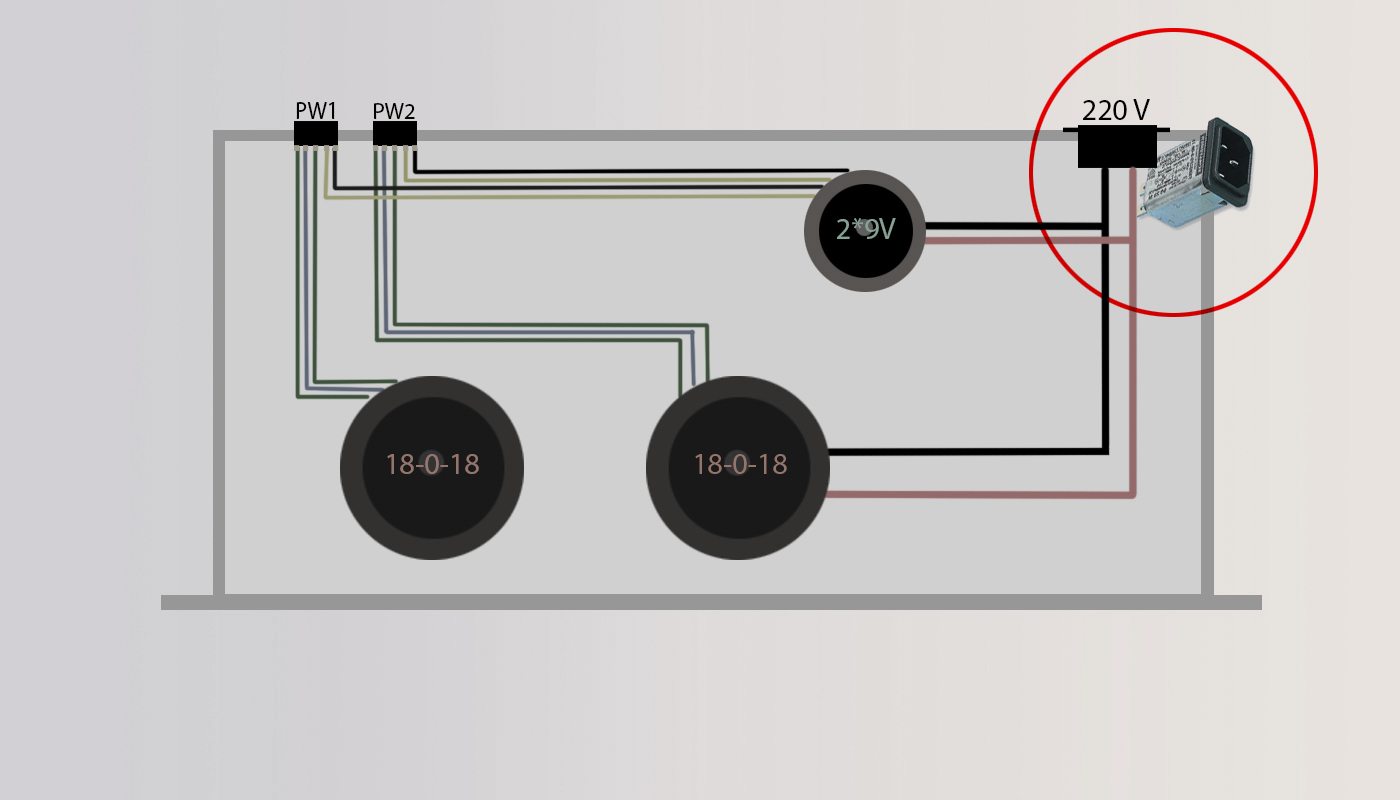

Вот что я нарисовал и планирую делать

Последнее редактирование:

Anthony Scott

Well-Known Member
15 Фев 2016
1.686
1.587
113
42
Bryansk
www.babkinyvnuki.ru
Имеет ли смысл использование "входящей розетки прибора" с фильтром?
Имеет,
в том числе конкретно тот, что на фото (schaffner) ставьте, довольно качественный.
Варистор лишним не будет, стоит не дорого, убережёт от опасных высоковольтных импульсных помех, всякое может быть
(эпкос S20 K275 ставьте, перед ним предохранитель).

  • Like
Реакции: MAME

MAME

Well-Known Member
5 Ноя 2018
459
263
63
31
markmeino.wixsite.com
Имеет,
в том числе конкретно тот, что на фото (schaffner) ставьте, довольно качественный.
Варистор лишним не будет, стоит не дорого, убережёт от опасных высоковольтных импульсных помех, всякое может быть
(эпкос S20 K275 ставьте, перед ним предохранитель).
Благодарю за развёрнутый ответ


MAME

Well-Known Member
5 Ноя 2018
459
263
63
31
markmeino.wixsite.com
Работа над блоком питания кипит)
Сегодня закупил трансформаторы , провода, фильтр, варистор, предохранитель, 7 контактные ОНЦшки
Все вышло в районе 3000+-300 руб. ( напоминаю что блок питания готовлю на 2 прибора)
Сейчас уже всё спаял, на завтра предстоит развязка ОНЦшек и пробный пуск))))

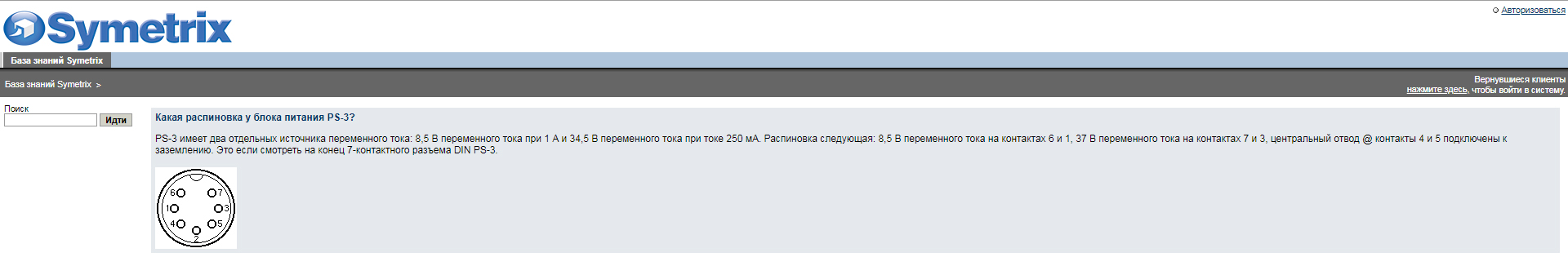

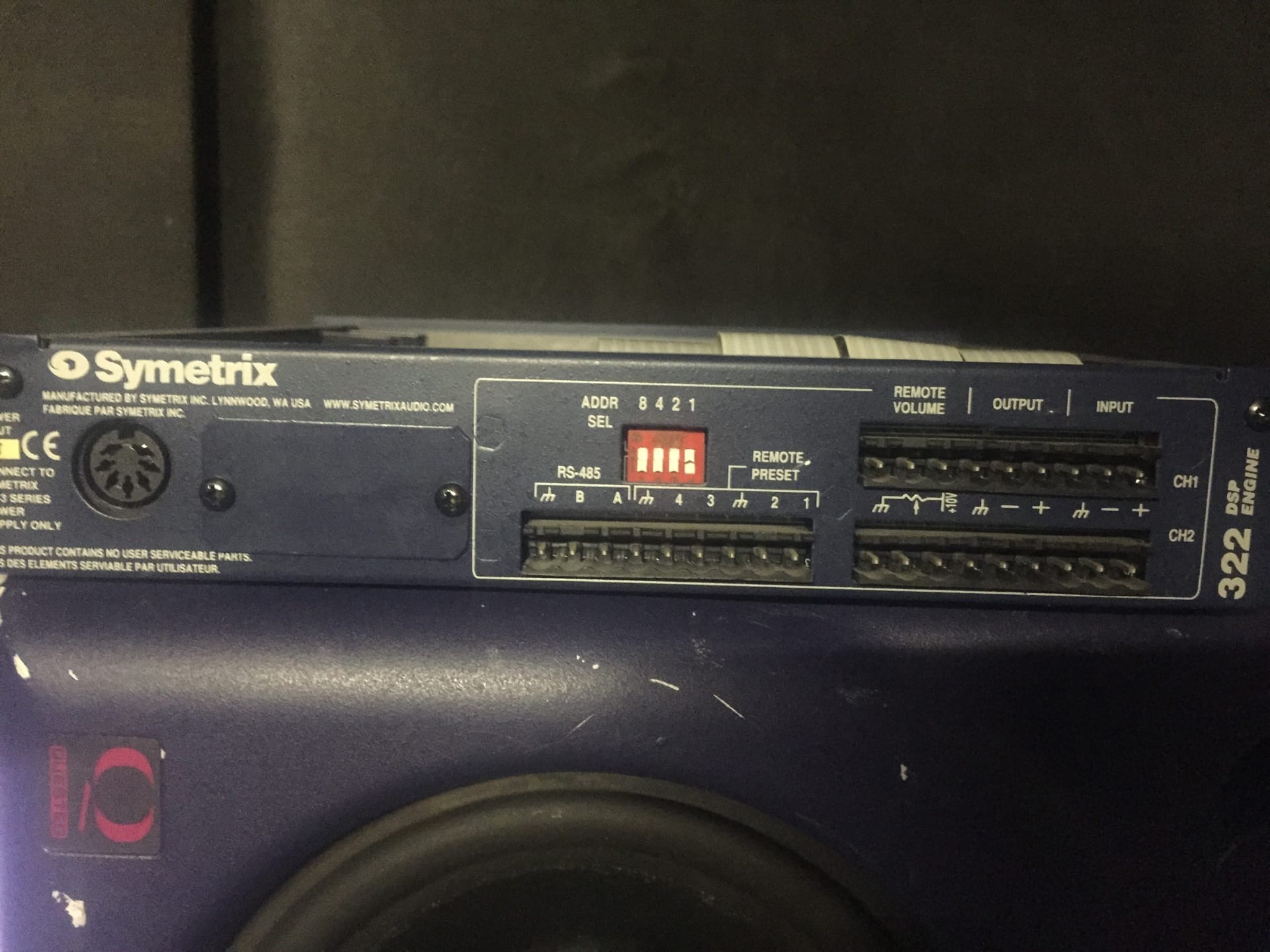

На сайте производителя нашёл распайку этого разъема
Вот

Всё как бы понятно и просто, но меня немного мучает вопрос

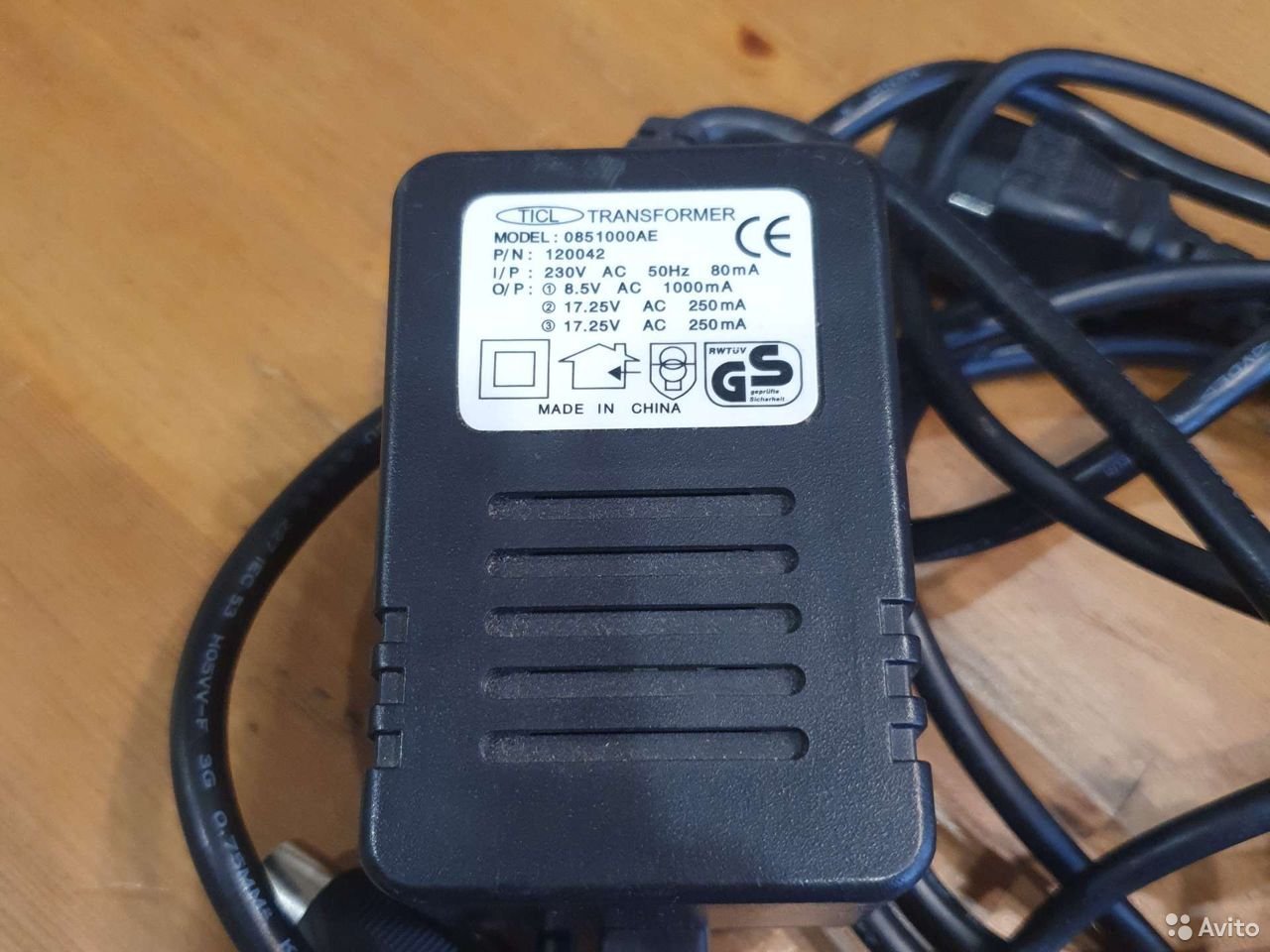

Михаил Лонг указал мне в ЛС то что у меня используются импульсные БП, на блоках питания (оригинальных!) этого не написано...
Везде AC

Это как бы Задача...1
Задача 2. Я так понимаю по схемотехнике импульсный трансформатор садится на массу (землю): так вот вопрос
7 Din по схеме естественно имеет эти 2 контакта заземления,


куда мне их прикрутить в корпусе обычного трансформаторного БП?

Также от входящего фильтра я коммутировал заземление на корпус (как полагается)


Long

Well-Known Member
27 Фев 2008
14.318
11.422
113
Moscow
WWW.LONG.RU
Лонг указал мне в ЛС то что у меня используются импульсные БП
-- Это не я указал - это на сайте Симетрика написано. Фраза, вогнавшая меня в ступор:
Power Source:
This Symetrix hardware uses a switching power supply that
automatically adjusts to the applied voltage. Ensure that your AC mains
voltage is somewhere between 100-240 VAC, 50-60 Hz. Use only the power
cord and connector specified for the product and your operating locale.


Взято отсюда: http://www.symetrix.co/kb/322_qs.pdf
Третий лист, правый столбик, в середине.

Кстати: оно вообще LUCID :
продаётся: https://www.ebay.com/itm/202334802921

Последнее редактирование:
  • Like
Реакции: MAME

Anthony Scott

Well-Known Member
15 Фев 2016
1.686
1.587
113
42
Bryansk
www.babkinyvnuki.ru
@MAME, 9 вольт подключите к пинам 6 и 1,
края обмотки на 37в - к пинам 7 и 3,
центральную точку этой обмотки (только ничего не перепутайте) подключить к 4 и 5 (эти пины надо спаять вместе). Также эта точка является землёй/шасси прибора, и это как бы намекает на то, что к ней присоединяется также и защитное заземление. Я советую его вообще не подключать (либо можно подключить с диодной развязкой), а если корпус БП, куда вы установите трансформаторы, металлический, то заземлить только этот корпус.

Последнее редактирование:
  • Like
Реакции: Long и MAME

MAME

Well-Known Member
5 Ноя 2018
459
263
63
31
markmeino.wixsite.com
-- Это не я указал - это на сайте Симетрика написано. Фраза, вогнавшая меня в ступор:
Power Source:
This Symetrix hardware uses a switching power supply that
automatically adjusts to the applied voltage. Ensure that your AC mains
voltage is somewhere between 100-240 VAC, 50-60 Hz. Use only the power
cord and connector specified for the product and your operating locale.


Взято отсюда: http://www.symetrix.co/kb/322_qs.pdf
Третий лист, правый столбик, в середине.

Кстати: оно вообще LUCID :
продаётся: https://www.ebay.com/itm/202334802921
Ага, Люсид вроде как по истории написанного в интернете это поздний Симетрикс, или что то их связывало (уже забыл)
Но вообщем из за этого блок питания PS3 шёл как и и на symetrix так и на lucid
Добавлено:

@MAME, 9 вольт подключите к пинам 6 и 1,
края обмотки на 37в - к пинам 7 и 3,
центральную точку этой обмотки (только ничего не перепутайте) подключить к 4 и 5 (эти пины надо спаять вместе). Также эта точка является землёй/шасси прибора, и это как бы намекает на то, что к ней присоединяется также и защитное заземление. Я советую его вообще не подключать (либо можно подключить с диодной развязкой), а если корпус БП, куда вы установите трансформаторы, металлический, то заземлить только этот корпус.
Хорошо. Спасибо!!


MAME

Well-Known Member
5 Ноя 2018
459
263
63
31
markmeino.wixsite.com

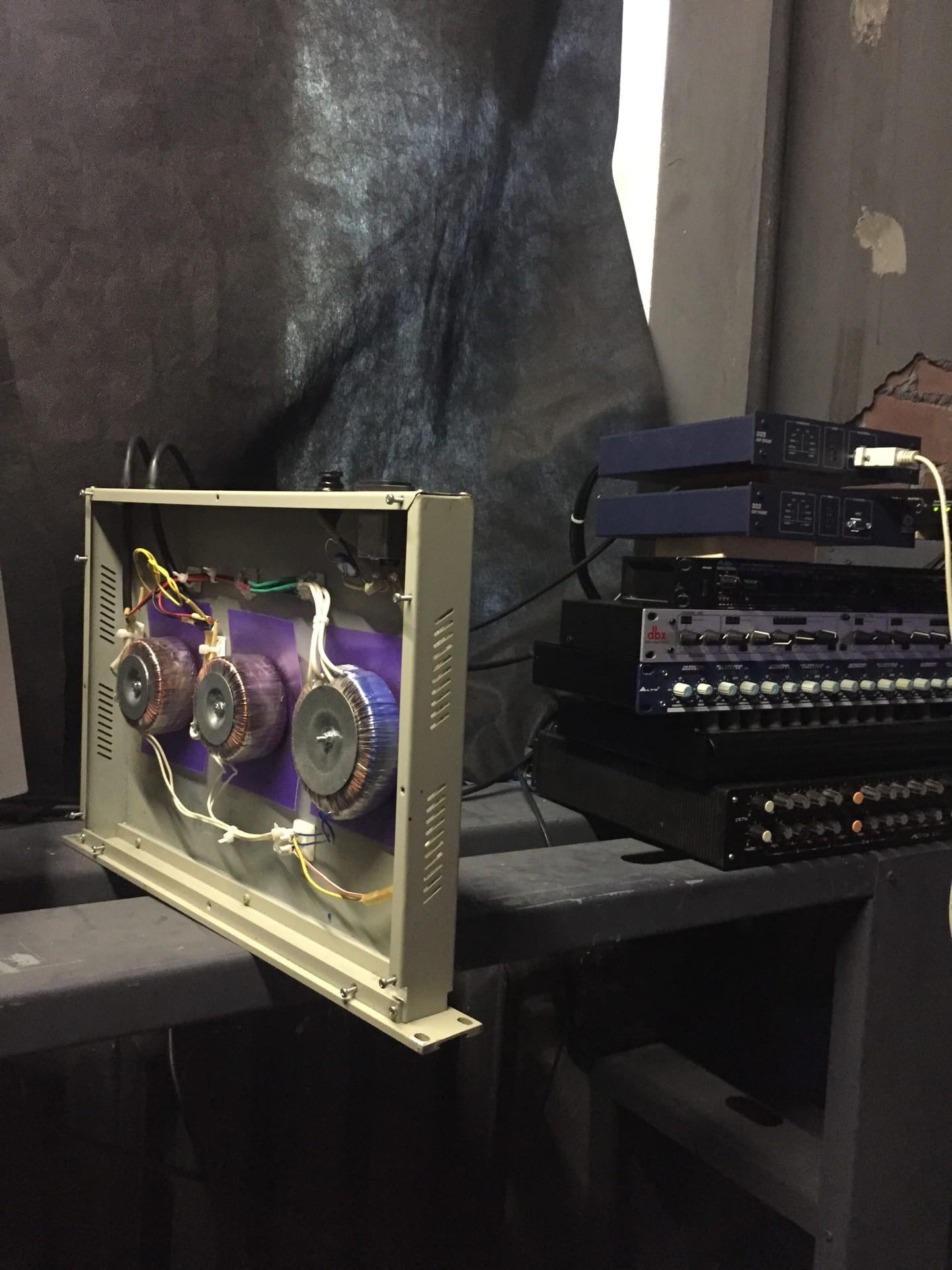

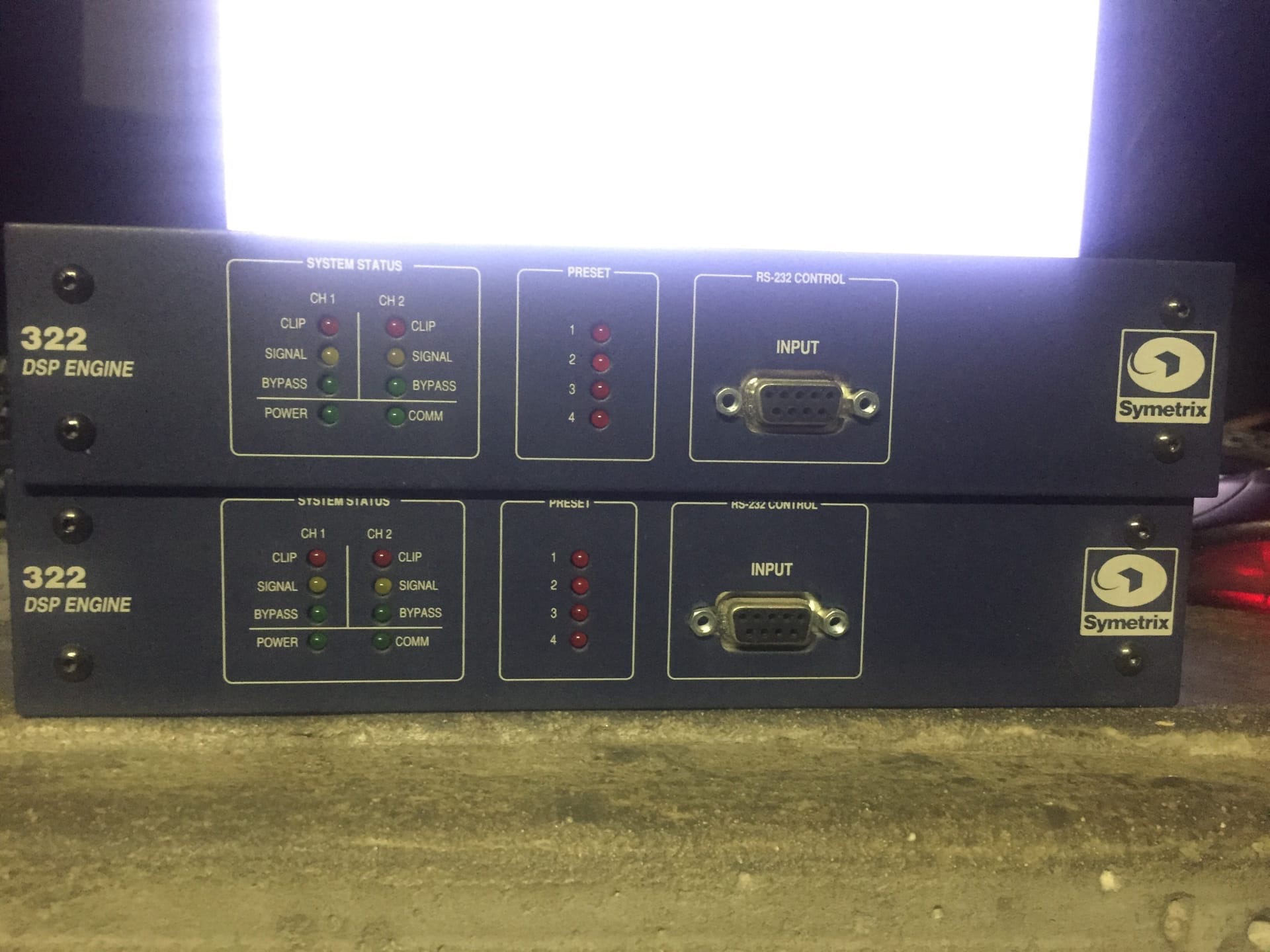

Ну что друзья, приборы запущенны и прошли первые тесты. Я доволен!Ура
Спасибо @Anthony Scott и @Long за подсказки и участие в разработке.
За кривую пайку и отсутствие термоусадки прошу меня простить

P\S Заземления пока на корпус не прикрутил

P\S P\S В планах покупка внешней звуковой карты чтобы записать работу приборов
Спасибо!



Anthony Scott

Well-Known Member
15 Фев 2016
1.686
1.587
113
42
Bryansk
www.babkinyvnuki.ru

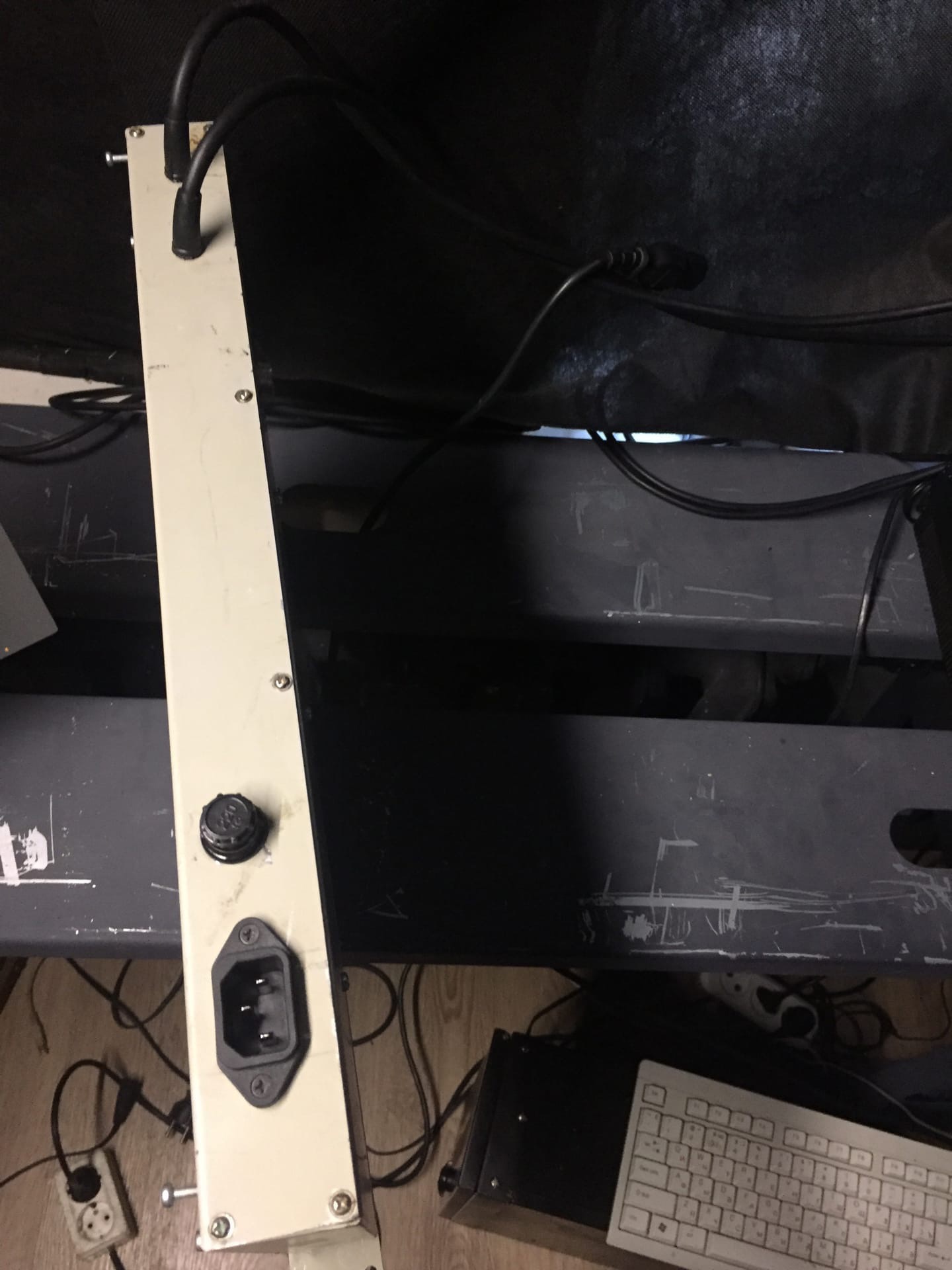

@MAME, вполне нормально, винтажные промышленные приборы бывало ещё не так собирали )) главное, что всё работает и соединения изолированы, да и это стационар, не для перевозок.
Внизу под варистором (и на верхней крышке над ним) приклейте по квадрату плотного картона (примерно 5х5см).
И землю подключить.

  • Like
Реакции: MAME
