Схема распайки D-Sub для Apogee ad16x

[panmusicman]

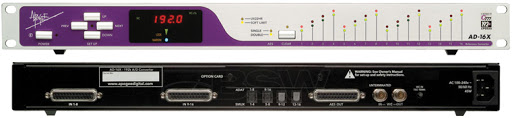

Купил этот конвертер, пока он в пути надо бы спаять для него провода. Там две штуки 25-контактных D-Sub (по восемь каналов на каждый). Распаечку бы с d-sub на гребенку XLR



[panmusicman]

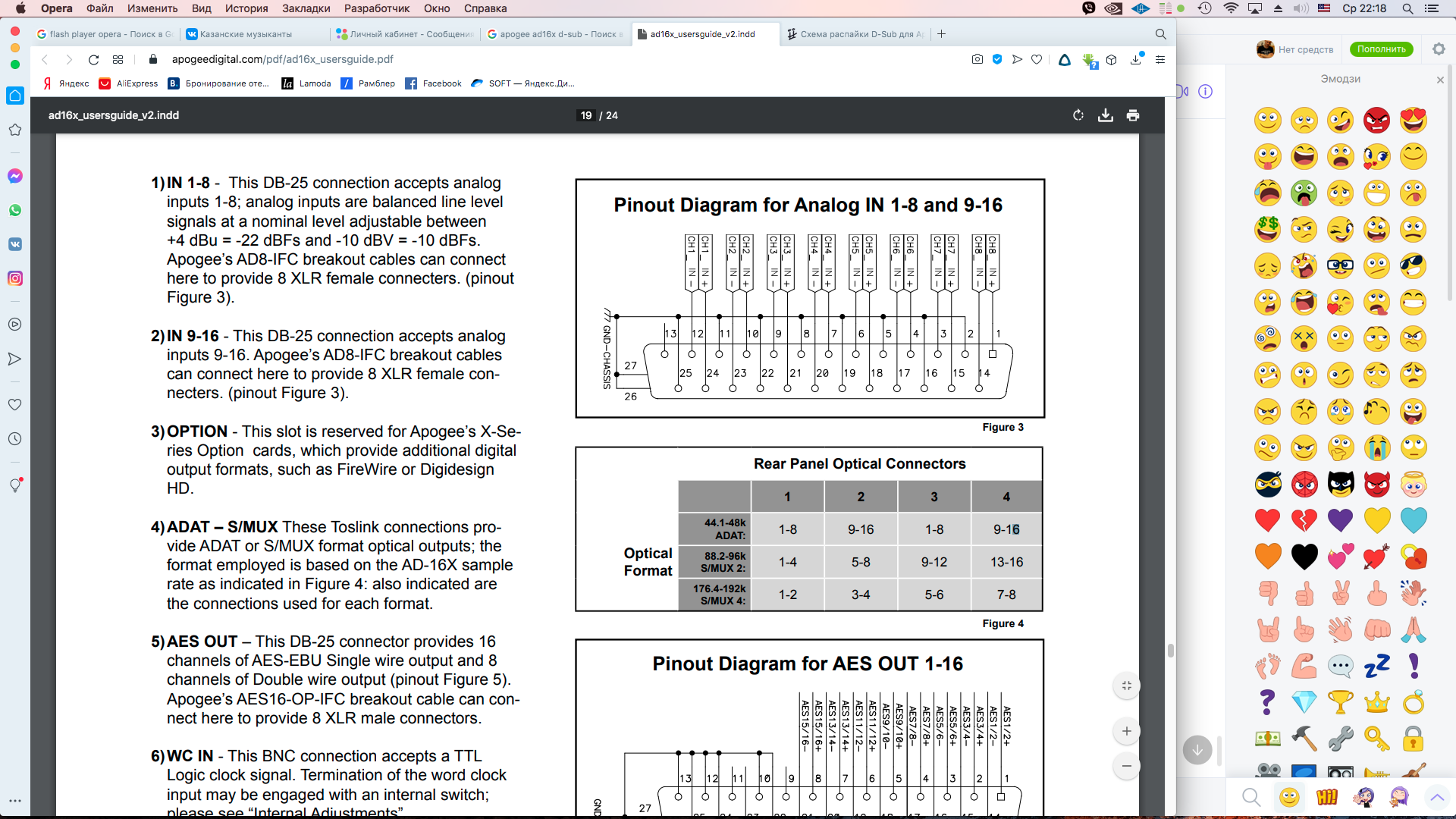

Нашёл..в инструкции..
это значит что получается? Паять буду не сам, отдам отцу.. с паяльником он дружит больше.. поймёт ли эту картинку..



[Vladimir74]

Чего там понимать ? Контакты пронумерованы. С другой стороны на xlr все ясно. Поймёт.



[digilab2]

-единственно , земли там обьединять нежелательно каждая земля симметрии это экран отдельного кабеля в мультикоре или просто кабеля



[panmusicman]

На всякий пожарный уточню, значит:

+ идет на 2 ногу XLR,
- на 3 ногу,
земля на 1

Так?



[digilab2]

-да, только 1 оно не земля а экран кабеля , с сигнальной землей оно все соединяется непосредственно в ацп на плате
