Электроника 12-011 (Гитарный процессор)

[MAME]

Приветствую коллеги,друзья!!

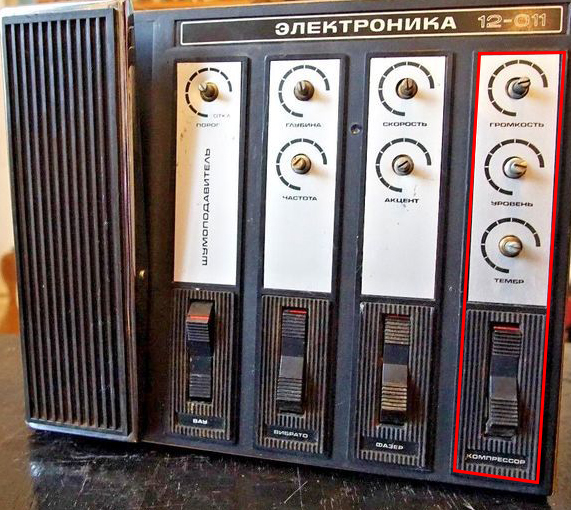

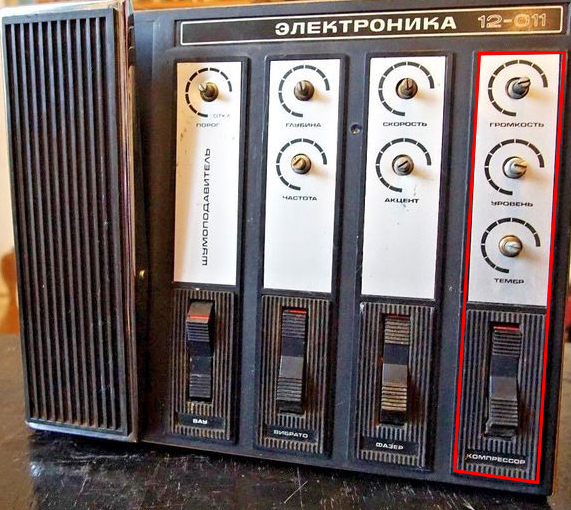

Наткнулся на гитарный процессор Электроника 12-011 родом из СССР
А именно стал интересен блок компрессора, не понимаю почему эти параметры указанны на нём(((
(По схемотехнике прост, можно собрать самому на коленке) но,
Кто в курсе как работают советские компрессоры и что производители подразумевали под такими параметрами как тембр и уровень??
По моим соображениям выходит тембр это своего рода SC, уровень это соотношение, ну а громкость это уровень. выхода??Верно??



[fakeitback]

@MAME, скорее всего схему срисовали с чего-то вроде BOSS CS-3, там тоже тон-контроль есть



[MAME]

@MAME, скорее всего схему срисовали с чего-то вроде BOSS CS-3, там тоже тон-контроль есть

А что значит тон контроль?Это своего рода фильтр??



[fakeitback]

точно не уверен, то ли ФНЧ, то ли баксандал



[Syncope]

что производители подразумевали под такими параметрами как тембр и уровень??

Наличие гейта и тембра может указывать на то, что это компрессор с драйвером. Или в те времена так назывался дисторшон или фуз.



[Long]

-- Тембр - классическая "качалка", с одной стороны завал НЧ, с другой - завал ВЧ.
Когда-то были популярны в автомобильных приёмниках
Акцент - уровень обратной связи в фэйзере, регулирует "яркость" эффекта.
Уровень - входное усиление.
Порог - есс-но, гейта.

BOSS CS-3 - там нечто вроде шельфа, +/-, начиная от СЧ.



[Tuvalu]

Наткнулся на гитарный процессор Электроника 12-011 родом из СССР

Это не процессор, а мультиэффектор.

Кто в курсе как работают советские компрессоры

Точно так же, как и несоветские. Если совсем на пальцах, то выпрямление и фильтрация выходного сигнала, т.е. получение управляющего сигнала. Далее, подача его на управляемый элемент /VCA, который и регулирует усиление основного усилителя по алгоритму "чем больше сигнал на входе, тем в большей степени уменьшается коэф. усиления усилителя".

По моим соображениям выходит тембр это своего рода SC, уровень это соотношение, ну а громкость это уровень. выхода??Верно??

Тембр - это тембр. Он типа качелей, как, например, в БигМаф, Громкость - понятно, Уровень - степень компрессии, сустейн и т.п. названия, а технически - это порог (treshold).

По схемотехнике прост, можно собрать самому на коленке

Едва ли. Там в компрессоре (и шумоподавителе) применена очень редкая микросхема К1400УН1 - управляемый усилитель (VCA) и детектор - система АРУ в сборе, иначе говоря. Да и, особого смысла нет собирать это чудище. Купить для коллекции - это я ещё как-то понимаю.



[Long]

очень редкая микросхема К1400УН1

-- Навалом этого барахла. За копейки. Первая же ссылка:

К1400УН1 УНЧ с АРУ dip14

К1400УН1 УНЧ с АРУ dip14

www.voltmaster-samara.ru

Купить для коллекции - это я ещё как-то понимаю.

-- Пытался понять. Не удалось...



[MAME]

Это не процессор, а мультиэффектор.

Точно так же, как и несоветские. Если совсем на пальцах, то выпрямление и фильтрация выходного сигнала, т.е. получение управляющего сигнала. Далее, подача его на управляемый элемент /VCA, который и регулирует усиление основного усилителя по алгоритму "чем больше сигнал на входе, тем в большей степени уменьшается коэф. усиления усилителя".

Тембр - это тембр. Он типа качелей, как, например, в БигМаф, Громкость - понятно, Уровень - степень компрессии, сустейн и т.п. названия, а технически - это порог (treshold).

Едва ли. Там в компрессоре (и шумоподавителе) применена очень редкая микросхема К1400УН1 - управляемый усилитель (VCA) и детектор - система АРУ в сборе, иначе говоря. Да и, особого смысла нет собирать это чудище. Купить для коллекции - это я ещё как-то понимаю.

Спасибо за столь развёрнутый ответ!
Заинтересовал он меня тем что его продавали за 1000 руб.
Сразу в глаза бросилось наличие компрессора на корпусе, но названия некоторых потенциометров ввели меня в заблуждение.
Пока мы тут обсуждали , вообщем понятно что с ней стало....Видимо какая то эта пЭдаль уникальная))



[Long]

-- Уже рассказывал когда-то, как меня уговорили ренимировать нечто такого же плана.
Хозяин чуть ли не рыдал, вспоминая его чудесный звук.
Потом - рыдал уже по настоящему, слушая это барахло...



[Solidstate]

Электроника 12-011

Зачем Вам эта дрянь ? Коллекционируете или по прямому назначению используете ?



[MAME]

Зачем Вам эта дрянь ? Коллекционируете или по прямому назначению используете ?

По прямому назначению , я в поиске необычного звука)



[presly]

Так это обычный говенный "звук", ничего необычного
