Shure Unidyne 3 545L не поёт

[panmusicman]

Всем привет. Купил недавно на ибей Shure Unidyne 3 545L, продаван написал, что всё в идеале, проверено и типа микрофон вообще не использовался со времени его создания. Приехало чудо и не играет (в прочем, если выкрутить усиление на максимум, то едвали становится различим полезный сигнал за рабочим шумом)..

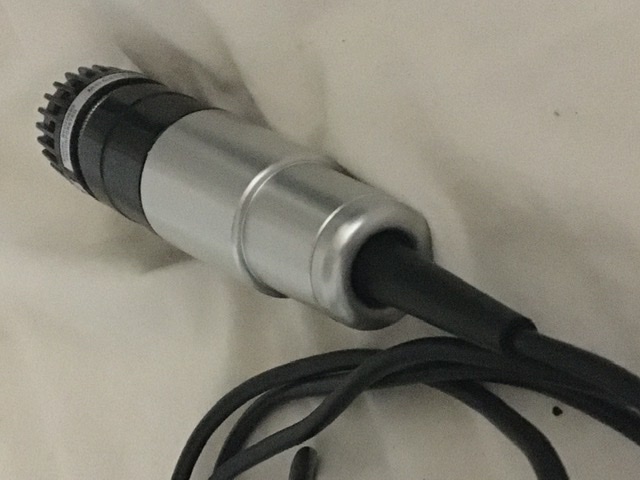

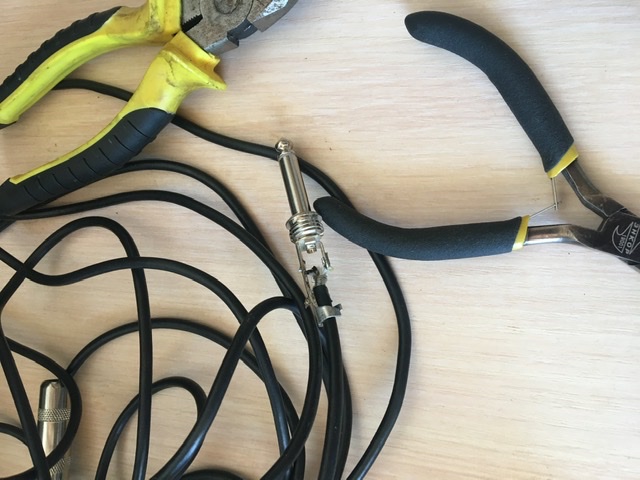

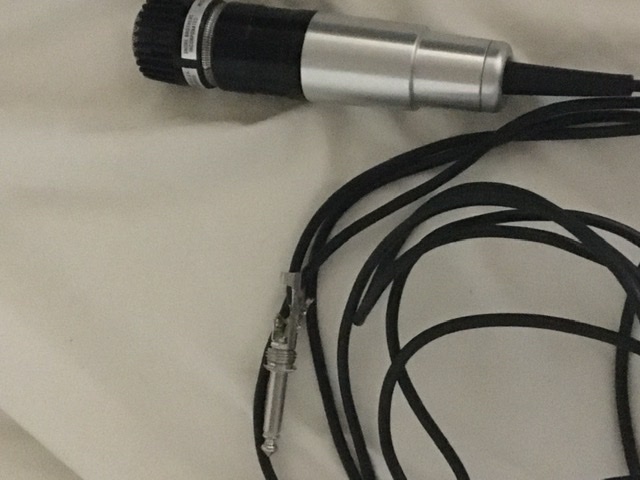

Первое, что показалось странным, это что на конце mono Jack, хотя в кабеле 3 проводка и судя по всему должен он быть распаен по балансному подключению? (уже значит кто-то колхозил)..

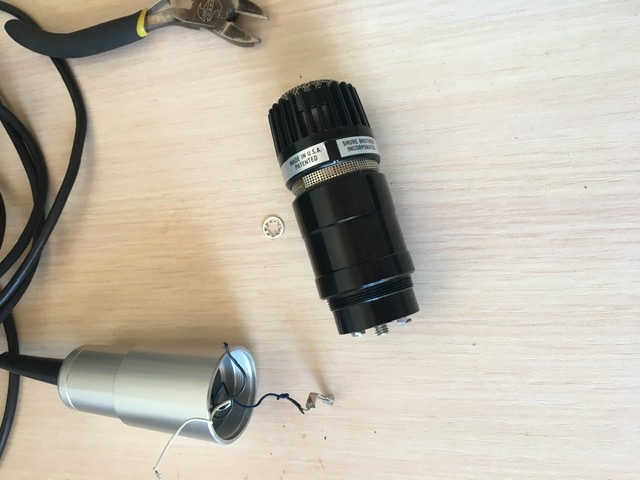

Второй вопросик. Ребят, как разобрать верхнюю часть, где бошка? Вдруг там что-то просто отпаялось, отпало или ещё какая мелочь.. ну охота же восстановить.

А так, он и правда внешне, будто почти не юзаный и комплект в коробочке...и даже с красным фирменным чехольчиком))



[Anthony Scott]

Ребят, как разобрать верхнюю часть, где бошка?

Выкручивается гайка между клеммами (снизу головы), и всё это хоз-во вытаскивается вверх.

Сам капсюль омметром не прозванивали? (надо набросить щупы на эти клеммы) Если прозванивается, то исправен, и копать надо в другом месте.



[panmusicman]

Выкручивается гайка между клеммами (снизу головы), и всё это хоз-во вытаскивается вверх.

Сам капсюль омметром не прозванивали? (надо набросить щупы на эти клеммы) Если прозванивается, то исправен, и копать надо в другом месте.

но клемы не дают вытащить.., отрывать их что ли?

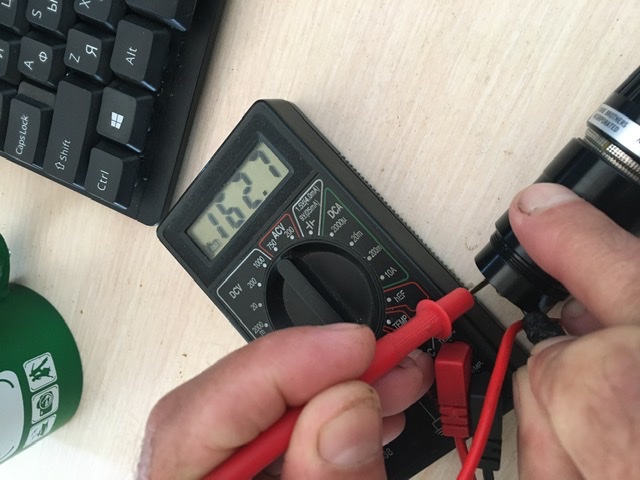

прозваниваем, показывает 162 ома (скрин), так жекогда подается напряжение от мультиметра - капсуль чуть пощелкивает.
Какое должно быть сопротивление катушки?



[Long]

-- Судя по написанному - сам капсюль исправен.



[Anthony Scott]

Судя по написанному - сам капсюль исправен

+1

Если прозванивается, и при этом слышно небольшое потрескивание в капсюле, то с ним всё в порядке, и его лишний раз лучше не разбирать.



[panmusicman]

его лишний раз лучше не разбирать.

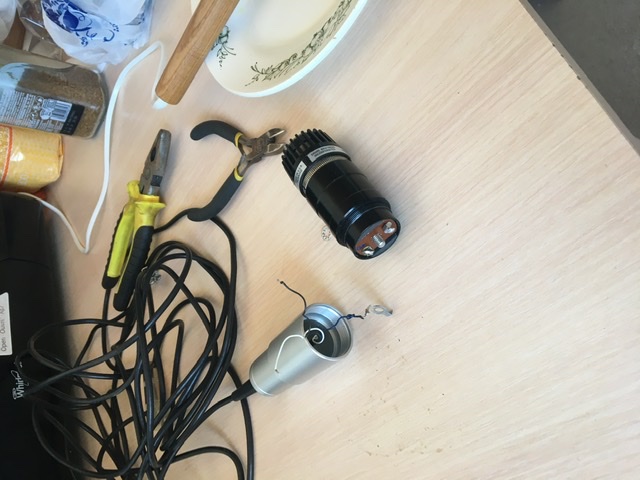

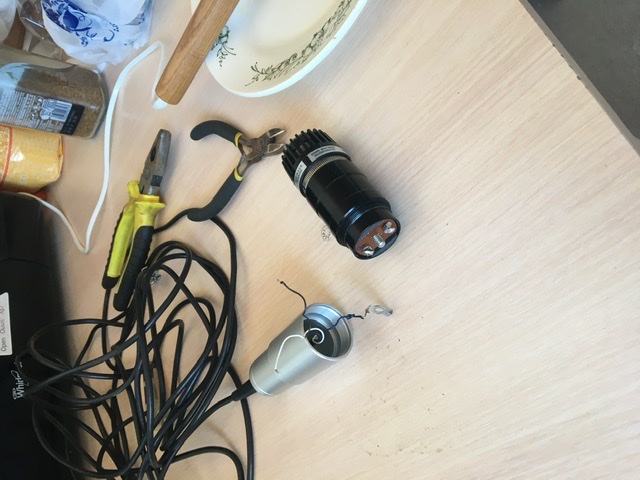

А в этой хреновине, которая на фото 4 (верхней половине микрофона) что ещё кроме капсуля? Есть чему ломаться?
Если всё в порядке, подскажите как правильно запаять выходные провода?



[Alex_HS]

Какой-то странный 545-й, первый раз такой вижу. Вообще, насколько мне помнится, 545-й - это почти тот же SM-57-й с хромированной "ручкой". И в нём по идее должен быть транс с переключаемым контактом (типа джампера) на XLR (для изменения выходного сопротивления).
ЗЫ: нашел, The 545L is hard wired with its own cable, and low impedance only. It is more than one inch shorter and lighter than the other 545 and PE54 wand mics.

Shure 545 and PE54 Microphones



[Anthony Scott]

@panmusicman, кроме капсюля там ничего нет, белый и чёрный должны быть припаяны к капсюлю, синий под гайку. Обрыв запросто может быть на выходе кабеля из микрофона (т.к. это место наиболее частых изгибов).
Кстати.. то, что в мике был мододжек, не должно вызывать смущения; в то время подобные микрофоны юзали харперы и подключали их напрямую в комбо.



[panmusicman]

белый и чёрный должны быть припаяны к капсюлю, синий под гайку

А к штекеру куда их? Что бы по балансному, как полагается



[Anthony Scott]

Что бы по балансному, как полагается

Если хотите припаять к кабелю XLR разъём, то оплётку запаиваем на пин 1, белый на 2, чёрный к 3-му. Внутри мика, соответственно - белый к клемме "+", чёрный к минусовой, синий у вас к корпусу (там лепесток под гайку).
Перед этим хорошо прозвоните кабель (каждый из его проводов) на предмет обрыва,
на исправном кабеле мультиметр должен устойчиво показывать сопр-е в пределах 0,2 - 1 ом (при этом интенсивно покрутите-посогибайте кабель в том месте, где он заходит в мик)
После пайки-проверки нужно будет ещё и полярность проверить...
Ну и переходник потом сделайте "xlr female - моно джек", вдруг таки понадобится для включения в комбарь...



[panmusicman]

Всем спасибо. Заработал. Поёт хорошо
