Здравствуйте!
USB порты в которые будут подключатся мониторы и аудиоинтерфейс нужно вынести на 5м на отдаление от системника.
Интересует реальный опыт или конкретные практические соображения на этот счет.
Конечно же в гугле много информации по поводу длинны USB, разных способов и вариантов, которые в каких то случаях оказываются рабочими а в каких то не очень и т. д.
Для USB 1.0 итоговая скорость зависит от длинны кабеля, чем длинее тем медленее. Для USB 2.0 подобной зависимости вроде нету(или я плохо искал и не нашел?). Также бывают разные по конструкции и скорости кабеля.
В общем я немного запутался во всем этом, много сомнений.
Насколько я понимаю максимальная допустимая длина обычного пассивного кабеля для USB 2.0 не должна превышать 5м, что меня вполне устраивает. Но насколько ли надежно будет это на практике?
Где то пишут что кабель все же должен быть активным для такого расстояния - есть сомнения на этот счет.
Скоростной режим USB 2.0 предполагает работу на частотах до 11МГц, а это высокие требования к погонной емкости кабеля и качеству экрана. Насколько я понимаю кабель должен быть "хороший" и "качественный", не китайский с алюминиевыми волосками. Но какие именно параметры он должен иметь не до конца разобрался. С другой стороны при покупке USB кабеля не хочется переплачивать за позолоченные вручную полированные проводники с вплетением волос китайских девственниц придающие теплый и ламповый окрас звучанию.

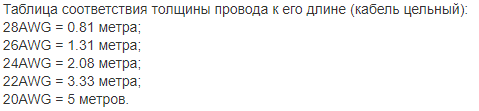

Насколько я понял обозначение на кабеле 28 AWG - 20 AWG говорит о том что его можно использовать как раз на расстоянии 5м.

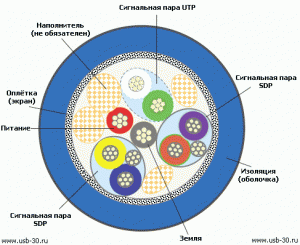

Но мне это пока ничего не говорит о конструкции кабеля, сечении проводников и плотности экрана.
Пока не понял - данные передаются как дифференциальный сигнал и используется ли в высокоскоростном кабеле витая пара для данных? (Если да то странное такое ограничение в 5м по сравнению с тем же ethernet или FireWire)
(Никогда раньше не интересовался вопросами допустимой длинны и конструкцией USB кабеля)
Изначально была идея спаять из обычного многожильного КММ. Тоесть например 6 жильный кабель, использовать две пары для данных и одну пару для питания, все в одном кабеле, в одном экране. Но получится ли так, не будут ли мешать друг другу несколько пар неэкранированных друг от друга сигнальных жил?
Экран я так полагаю должен присоединяться к корпусу со стороны приемника.
Или например по проще, пустить несколько 4 жильных КММ.
КММ по сравнению с дешевыми китайскими превосходный кабель, тем более валяется без дела пара подходящих кусков. Но хватит ли параметров КММ для передачи USB сигнала на такое расстояние?
А если для такого расстояния (5м) принципиально для данных использовать именно витую пару, то вариант с пайкой КММ отпадает.
В общем много сомнений. Как лучше всего поступить в данной ситуации? Какой кабель можно использовать?
USB порты в которые будут подключатся мониторы и аудиоинтерфейс нужно вынести на 5м на отдаление от системника.
Интересует реальный опыт или конкретные практические соображения на этот счет.
Конечно же в гугле много информации по поводу длинны USB, разных способов и вариантов, которые в каких то случаях оказываются рабочими а в каких то не очень и т. д.
Для USB 1.0 итоговая скорость зависит от длинны кабеля, чем длинее тем медленее. Для USB 2.0 подобной зависимости вроде нету(или я плохо искал и не нашел?). Также бывают разные по конструкции и скорости кабеля.
В общем я немного запутался во всем этом, много сомнений.
Насколько я понимаю максимальная допустимая длина обычного пассивного кабеля для USB 2.0 не должна превышать 5м, что меня вполне устраивает. Но насколько ли надежно будет это на практике?
Где то пишут что кабель все же должен быть активным для такого расстояния - есть сомнения на этот счет.
Скоростной режим USB 2.0 предполагает работу на частотах до 11МГц, а это высокие требования к погонной емкости кабеля и качеству экрана. Насколько я понимаю кабель должен быть "хороший" и "качественный", не китайский с алюминиевыми волосками. Но какие именно параметры он должен иметь не до конца разобрался. С другой стороны при покупке USB кабеля не хочется переплачивать за позолоченные вручную полированные проводники с вплетением волос китайских девственниц придающие теплый и ламповый окрас звучанию.
Насколько я понял обозначение на кабеле 28 AWG - 20 AWG говорит о том что его можно использовать как раз на расстоянии 5м.
Но мне это пока ничего не говорит о конструкции кабеля, сечении проводников и плотности экрана.
Пока не понял - данные передаются как дифференциальный сигнал и используется ли в высокоскоростном кабеле витая пара для данных? (Если да то странное такое ограничение в 5м по сравнению с тем же ethernet или FireWire)
(Никогда раньше не интересовался вопросами допустимой длинны и конструкцией USB кабеля)
Изначально была идея спаять из обычного многожильного КММ. Тоесть например 6 жильный кабель, использовать две пары для данных и одну пару для питания, все в одном кабеле, в одном экране. Но получится ли так, не будут ли мешать друг другу несколько пар неэкранированных друг от друга сигнальных жил?
Экран я так полагаю должен присоединяться к корпусу со стороны приемника.
Или например по проще, пустить несколько 4 жильных КММ.
КММ по сравнению с дешевыми китайскими превосходный кабель, тем более валяется без дела пара подходящих кусков. Но хватит ли параметров КММ для передачи USB сигнала на такое расстояние?
А если для такого расстояния (5м) принципиально для данных использовать именно витую пару, то вариант с пайкой КММ отпадает.
В общем много сомнений. Как лучше всего поступить в данной ситуации? Какой кабель можно использовать?
