Help!!! Одна колонка стала играть тише!

[Павлунчик]

Глючная - 16.8
Рабочая - 03.3
[automerge]1577349847[/automerge]
Странные цифры

Что странного...
Нет контакта в фильтре где-то или провода припаяли на плату не в те точки.



[XAH]

А катушку также прозванивается?



[Павлунчик]

А катушку также прозванивается?

Вы сказали, что там отвалилась одна катушка.
Так?



[XAH]

А катушку также прозванивается?

Меряю куда запаяна катушка, 00.4 рабочая, 30.4 больная
[automerge]1577351750[/automerge]

Меряю куда запаяна катушка, 00.4 рабочая, 30.4 больная

Да и её мерял с рабочей



[XAH]

Есть и вторая, но Глючная и рабочая значения Ом совпадают
[automerge]1577351805[/automerge]
В смысле вторая катушка



[Павлунчик]

Меряю куда запаяна катушка, 00.4 рабочая, 30.4 больная
[automerge]1577351750[/automerge]

Да и её мерял с рабочей

Значит не припаяна.
Провода крепления катушки Вы припаяли, а про выводы самой катушки наверно забыли.



[XAH]

Значит не припаяна.
Провода крепления катушки Вы припаяли, а про выводы самой катушки наверно забыли.

Сечас фотоскину



[XAH]

Я не доставал её, она просто отходила сейчас сниму крепление и гляну
[automerge]1577352013[/automerge]
Я её просто поппаял



[Павлунчик]

Сечас фотоскину

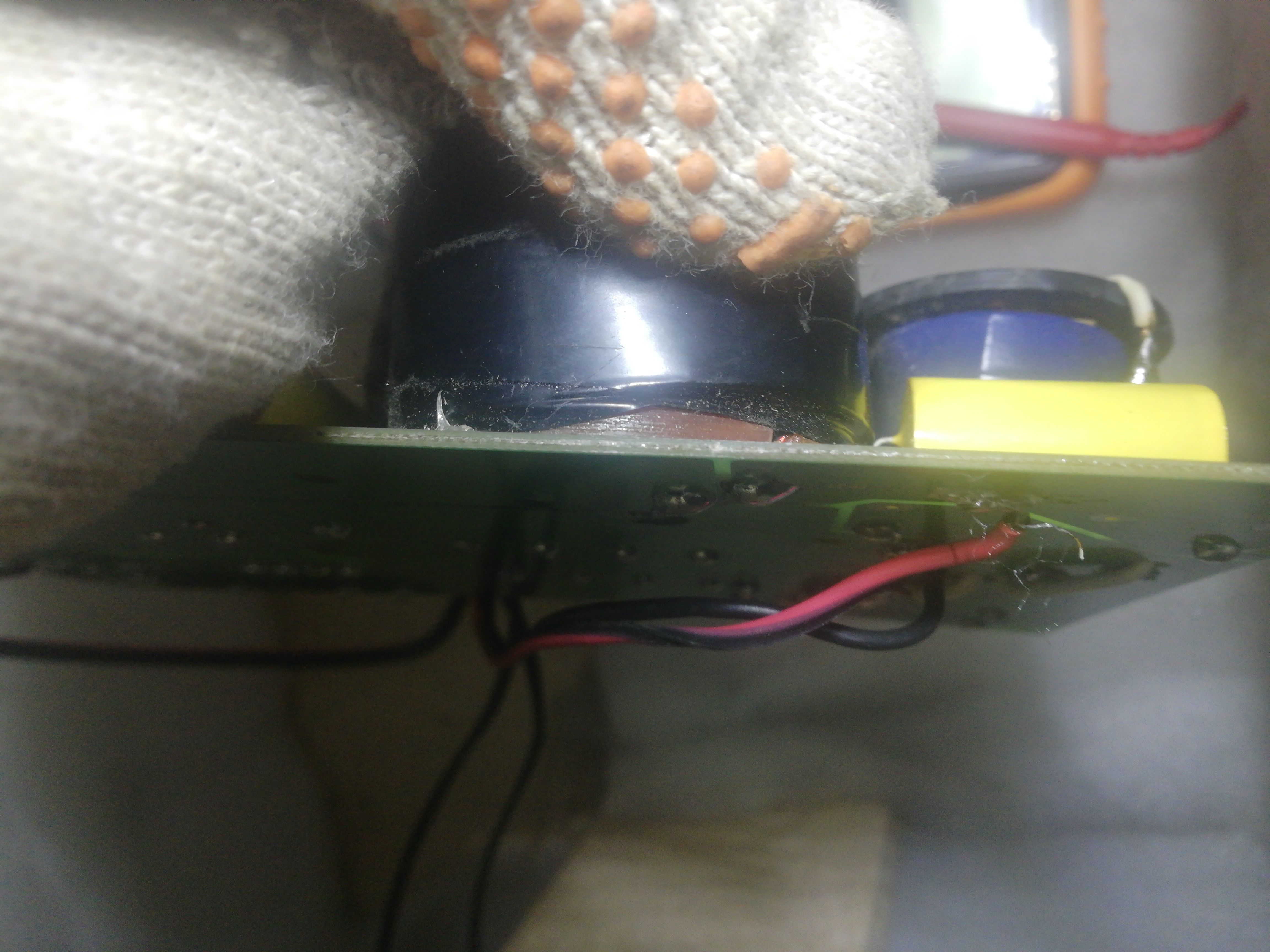

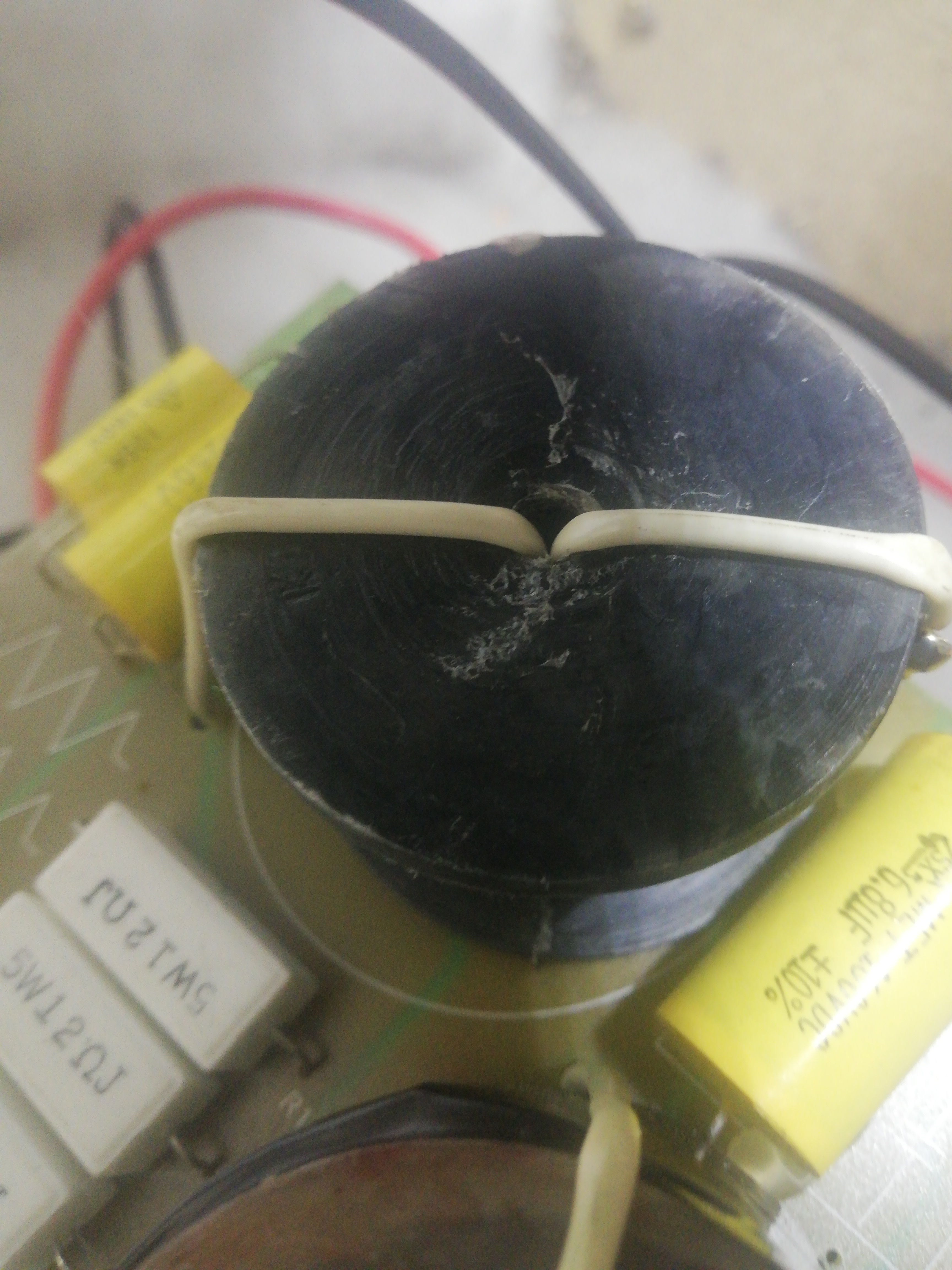

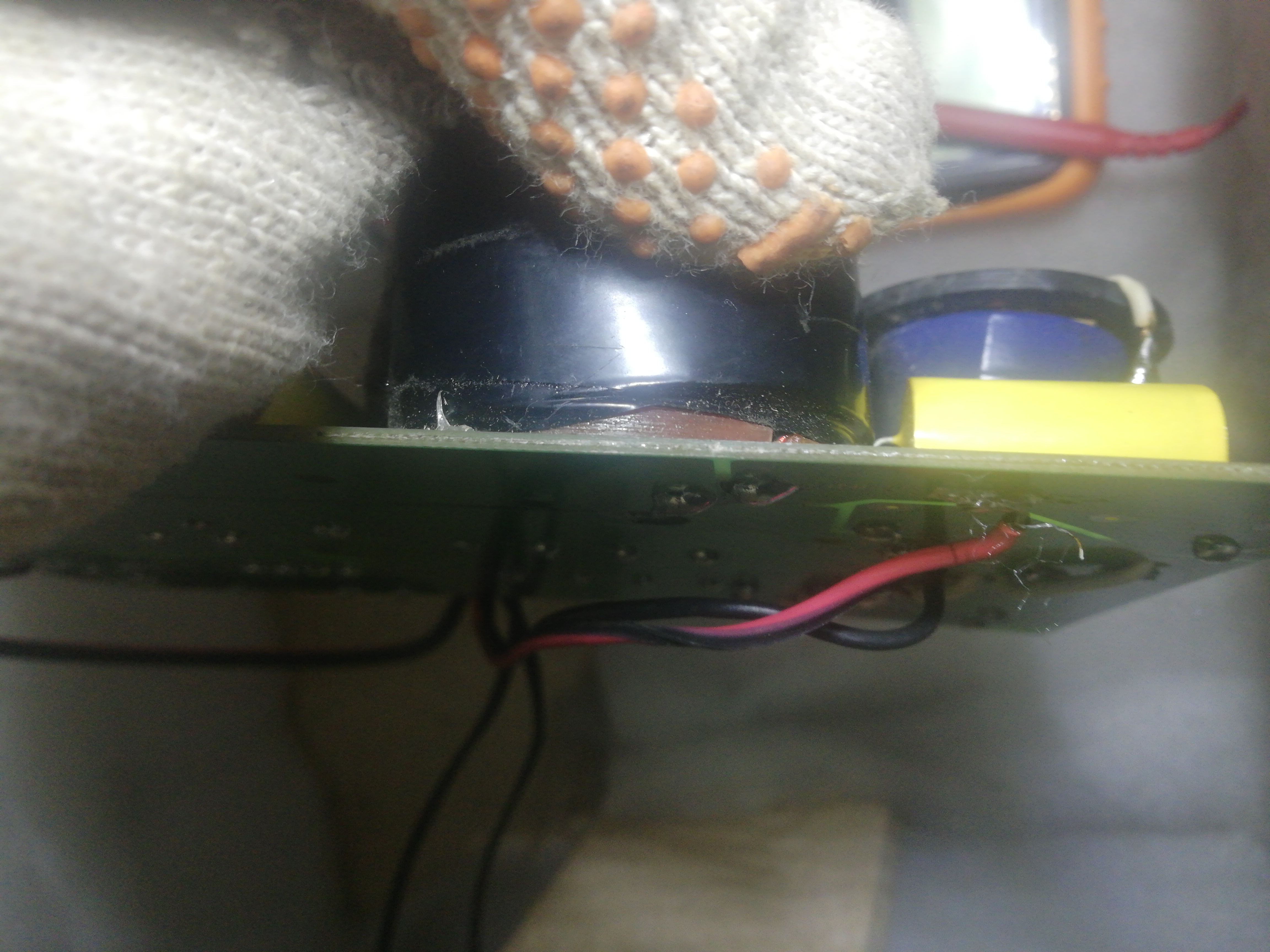

Да, сфоткайте больную катушку со стороны выходящих ИЗ НЕЁ ВЫВОДОВ.
НЕ ПРОВОДОВ КРЕПЛЕНИЯ КАТУШКИ, ЧТО В БЕЛОЙ ТРУБКЕ!
А ВЫВОДЫ САМОЙ КАТУШКИ которые должны быть ВПАЯНЫ В ПЛАТУ.



[XAH]

Да, сфоткайте больную катушку со стороны выходящих ИЗ НЕЁ ВЫВОДОВ.
НЕ ПРОВОДОВ КРЕПЛЕНИЯ КАТУШКИ, ЧТО В БЕЛОЙ ТРУБКЕ!
А ВЫВОДЫ САМОЙ КАТУШКИ которые должны быть ВПАЯНЫ В ПЛАТУ.

5 сёк именно это и сделаю прямо сейчас



[XAH]

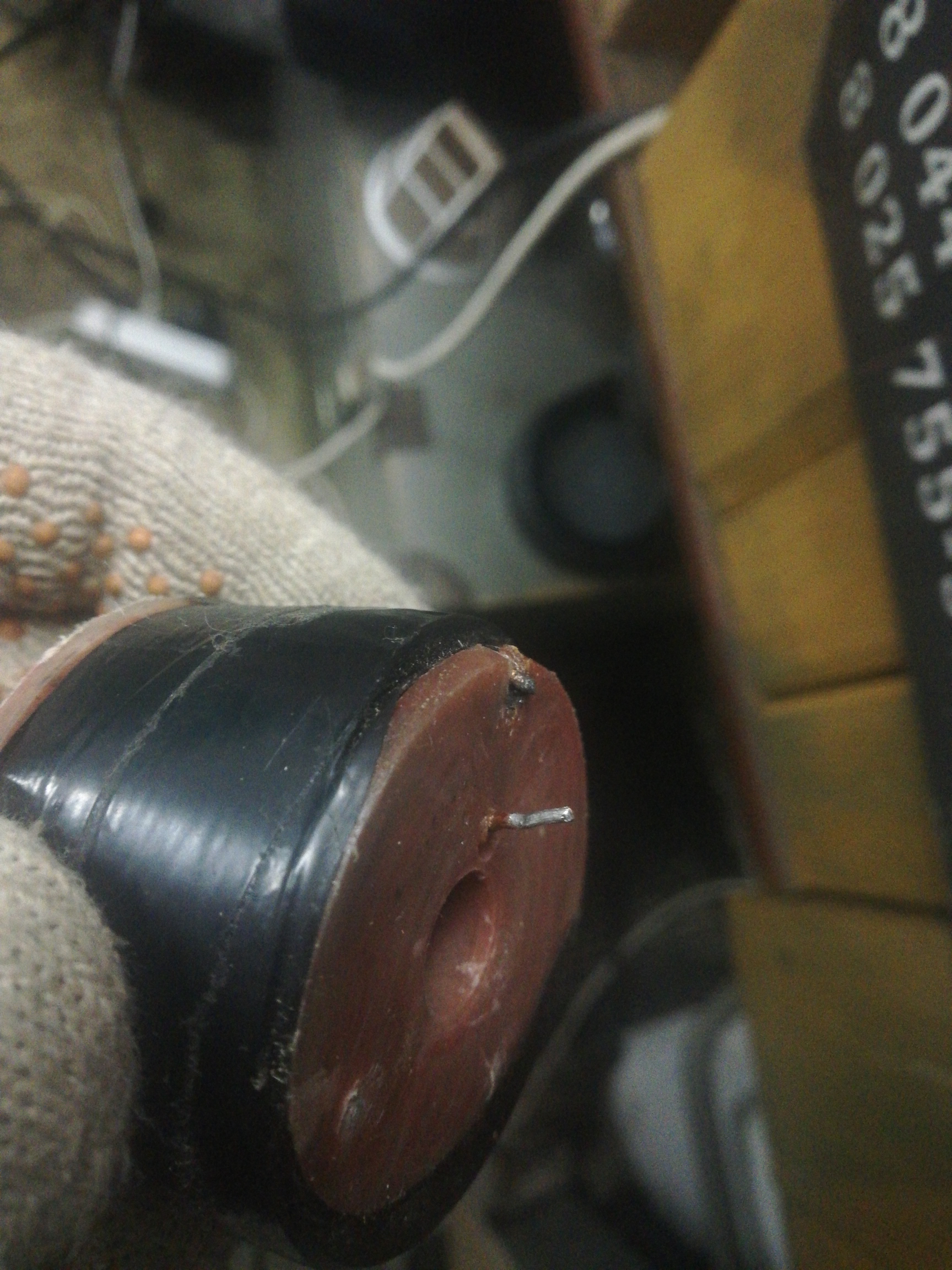

Ходит ходуном, ни фига не припаяли я её и наверное не смггу пока не распаяю ножка видимо одна отломалась, в любом случае отпаиваю??



[Павлунчик]

5 сёк именно это и сделаю прямо сейчас

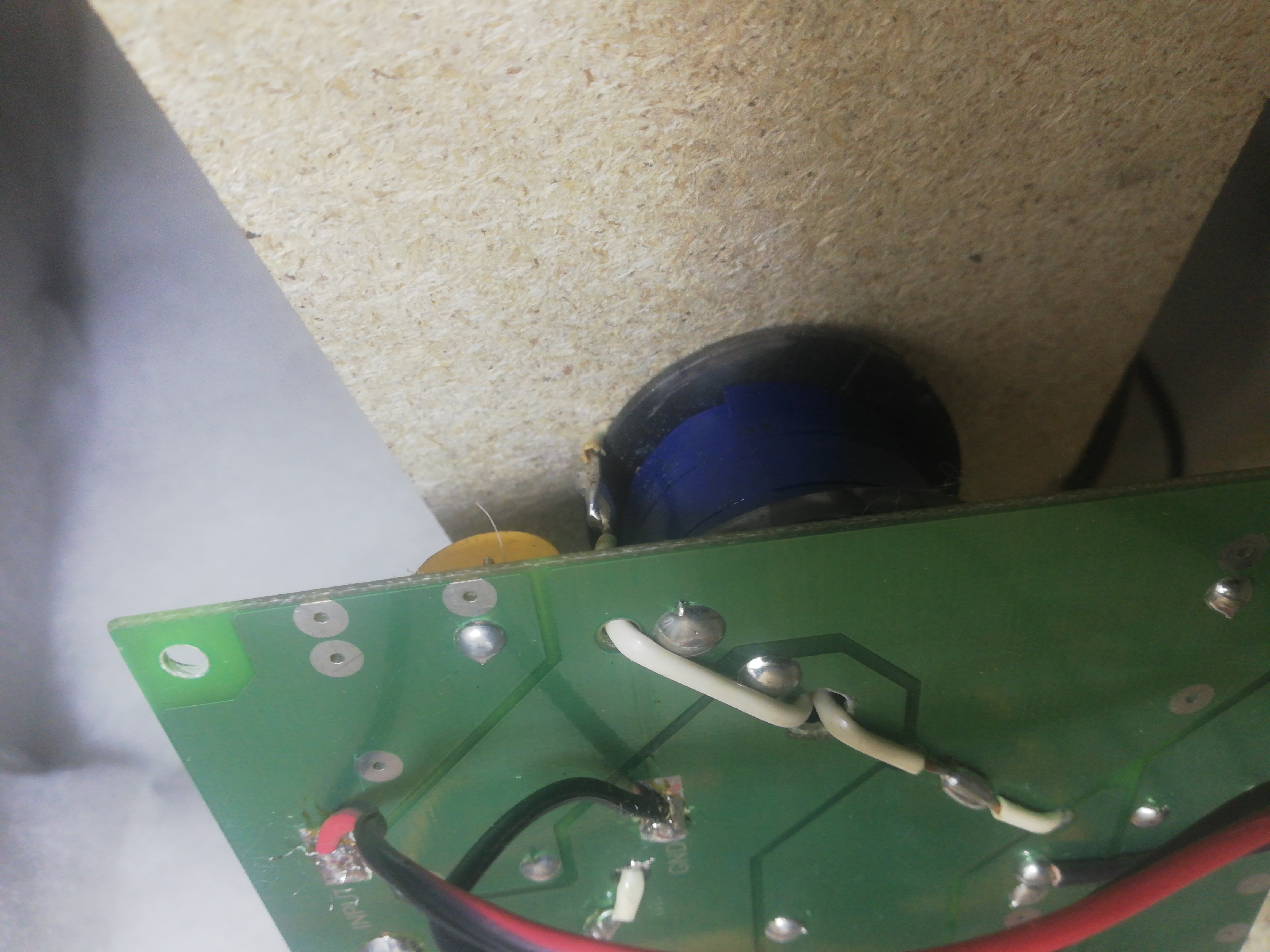

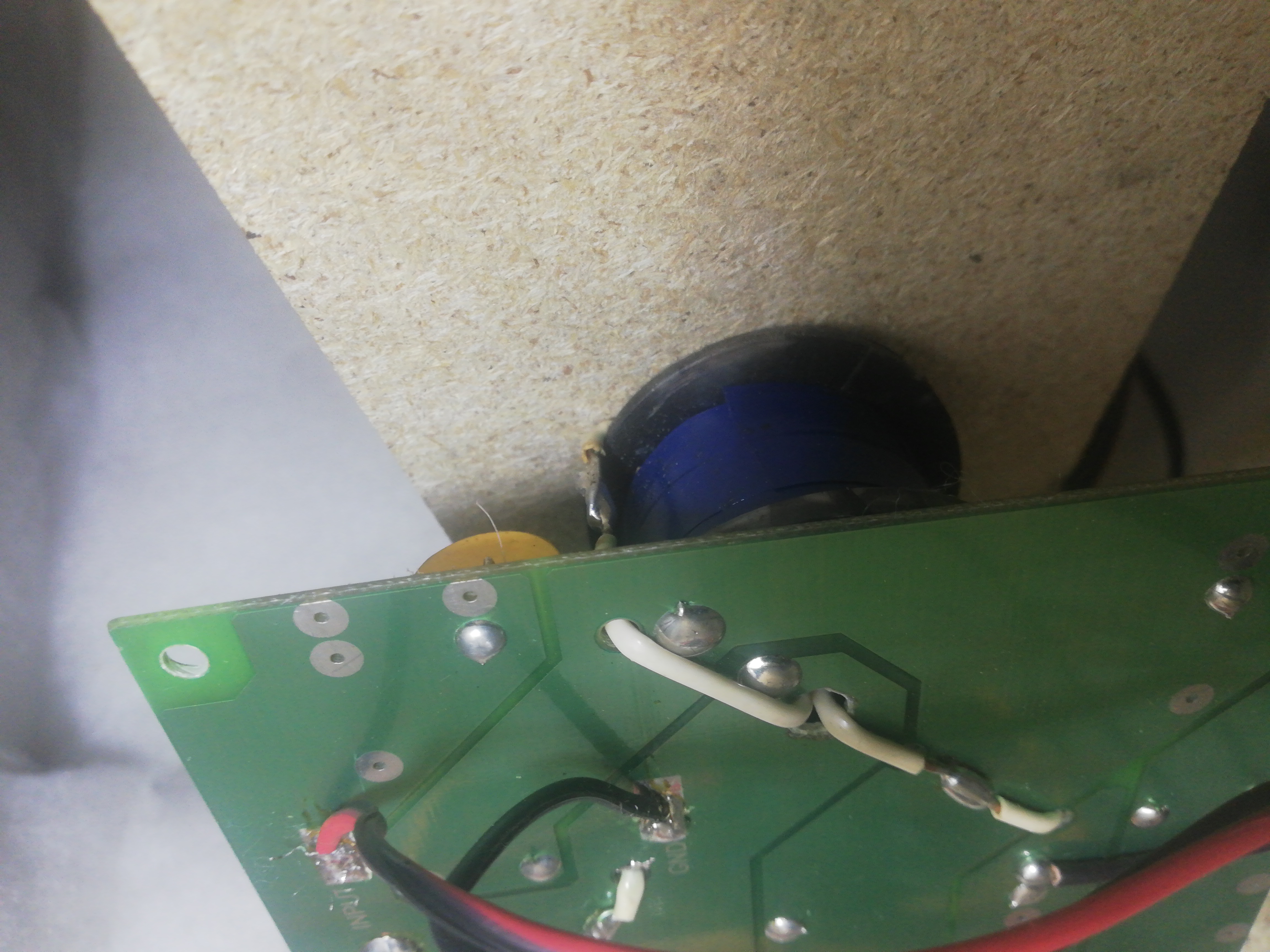

Вот точки пайки катушки. И там видимо обрыв связи.
Когда Вы установили катушку на место и запаяли крепление - Вы пропаяли провода выходящие из катушки в плату?

[automerge]1577352523[/automerge]

Ходит ходуном, ни фига не припаяли я её и наверное не смггу пока не распаяю ножка видимо одна отломалась, в любом случае отпаиваю??

Да.



[XAH]

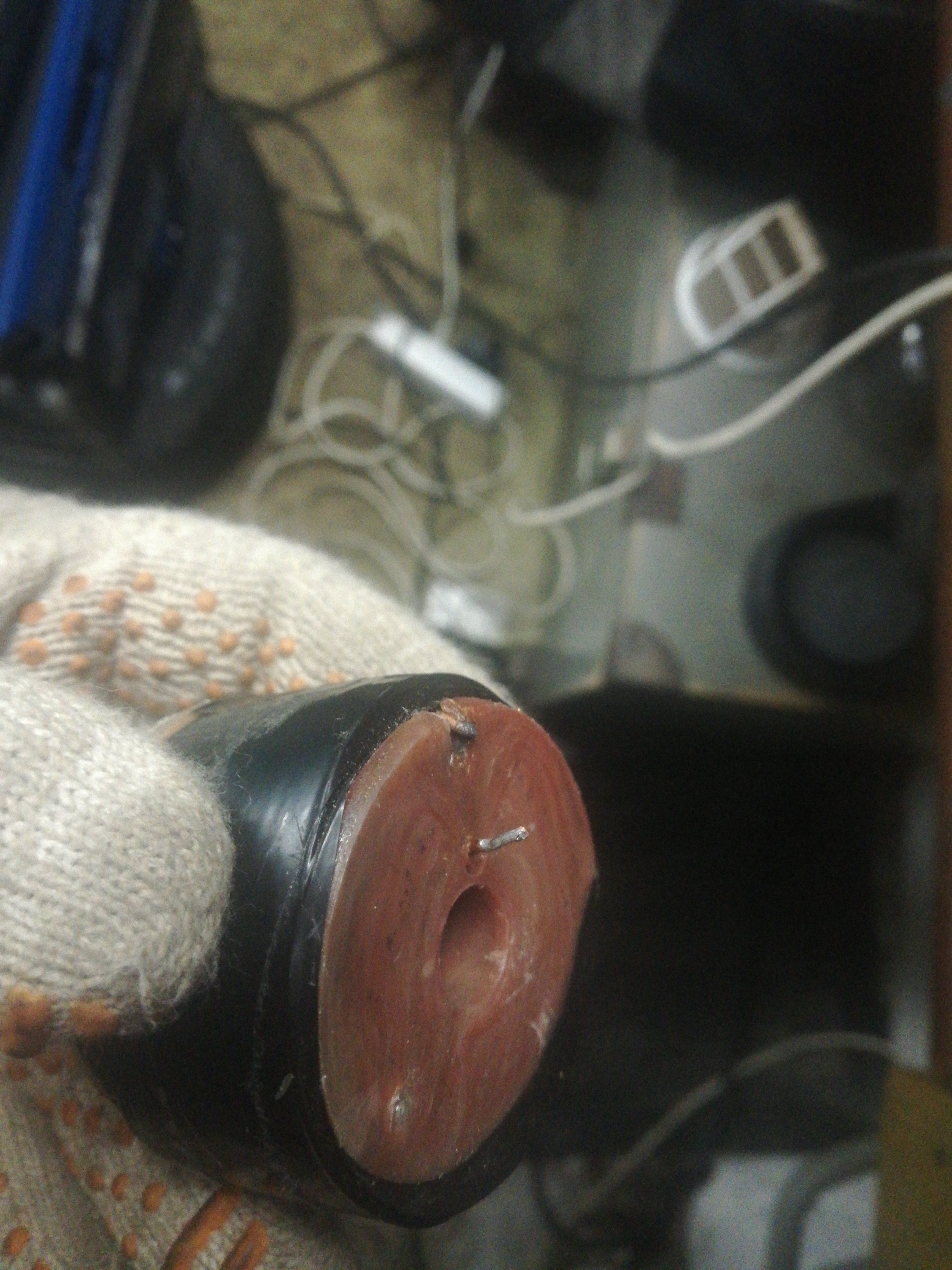

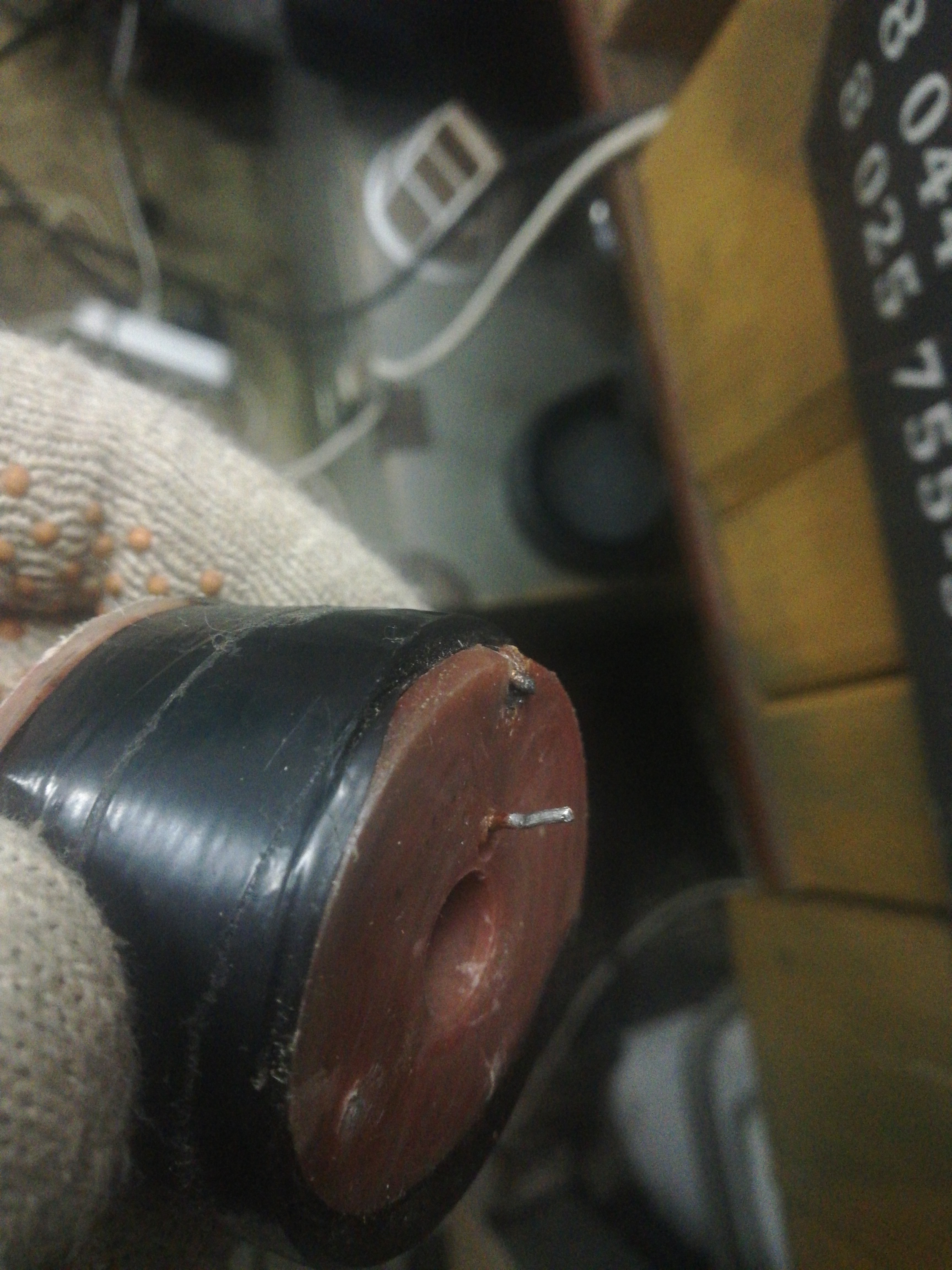

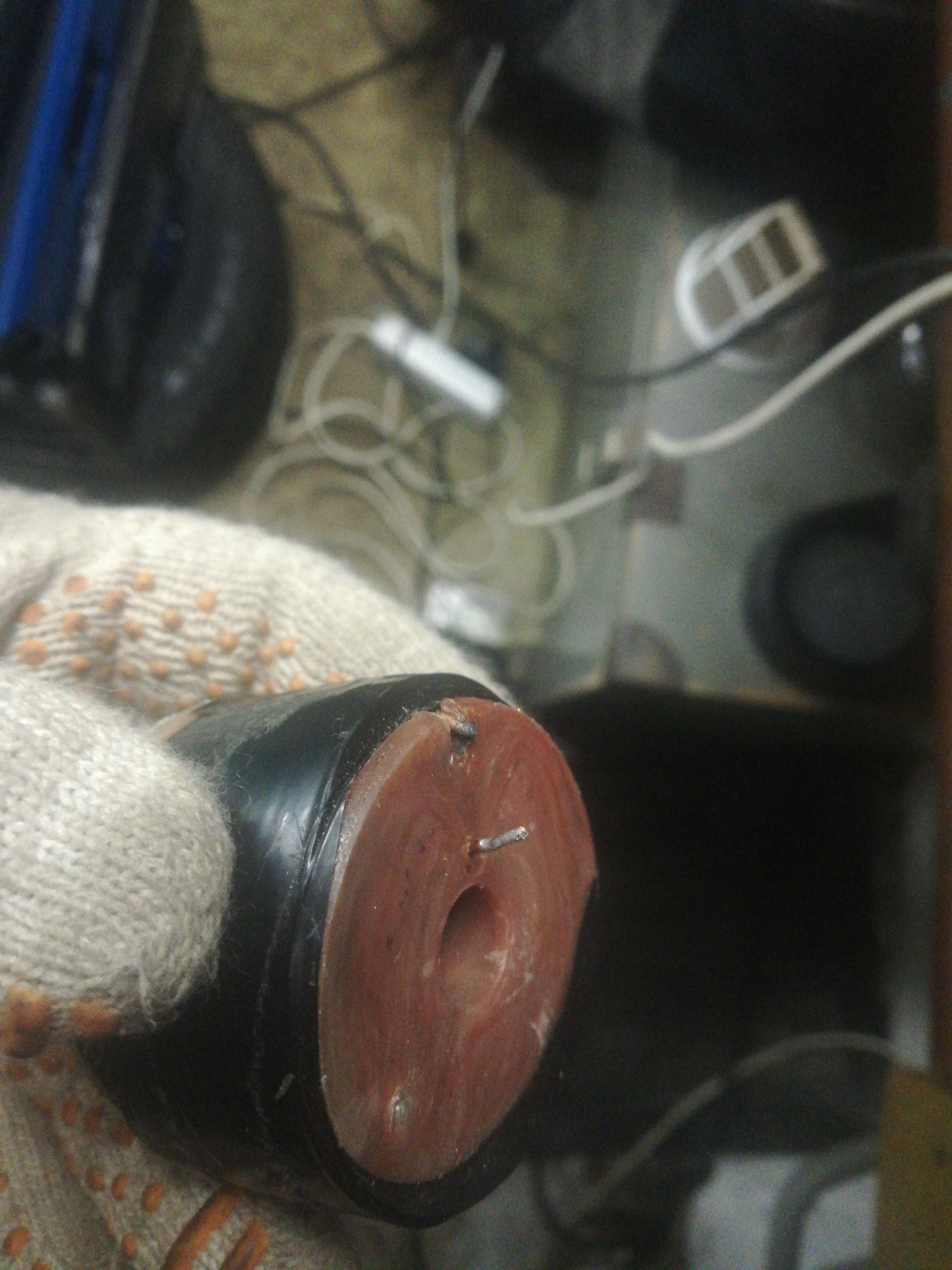

Вот



[Павлунчик]

Канифоли не жалейте. Посыпайте

Вот

Отмотайте один внешний виток, оставьте достаточный хвостик чтоб пронзил плату с запасом, зачистите залудите конец и наконец впаяйте.



[XAH]

Канифоли не жалейте. Посыпайте


Смотайте один внешний виток, оставьте достаточный хвостик чтоб пронзил плату с запасом, зачистите залудите конец и наконец впаяйте.

Уже сделал Ом проверил все супкррр, Колонка работает как часы, катушку 2 хомутами зафиксировал, а на катушке, пластик просто рядом прополил немного, и отмотал 1 см примерно, короче все Гуд, СПАСИБО!!!!!



[Павлунчик]

Уже сделал Ом проверил все супкррр, Колонка работает как часы, катушку 2 хомутами зафиксировал, а на катушке, пластик просто рядом прополил немного, и отмотал 1 см примерно, короче все Гуд, СПАСИБО!!!!!

Ок. Чем можем - поможем.
Не забывайте что вскоре придётся повторить операцию.
Колонки туда-сюда носите, вибрация, удары и т.п.



[XAH]

Ок. Чем можем - поможем.
Не забывайте что вскоре придётся повторить операцию.
Колонки туда-сюда носите, вибрация, удары и т.п.

Точно, этот беда но и так 10 лет!!!!



[digilab2]

-почему странные- рабочая четырехомная , а во второй вы что то налудили пока паяли судя по резистансу в 16 ом
там у вас либо провода сопливые либо что то не туда подпаяли, либо катушку испортили ( их крепить ничем нельзя
только клеем)
-спиртом потом все зто протрите а то окислятся будет

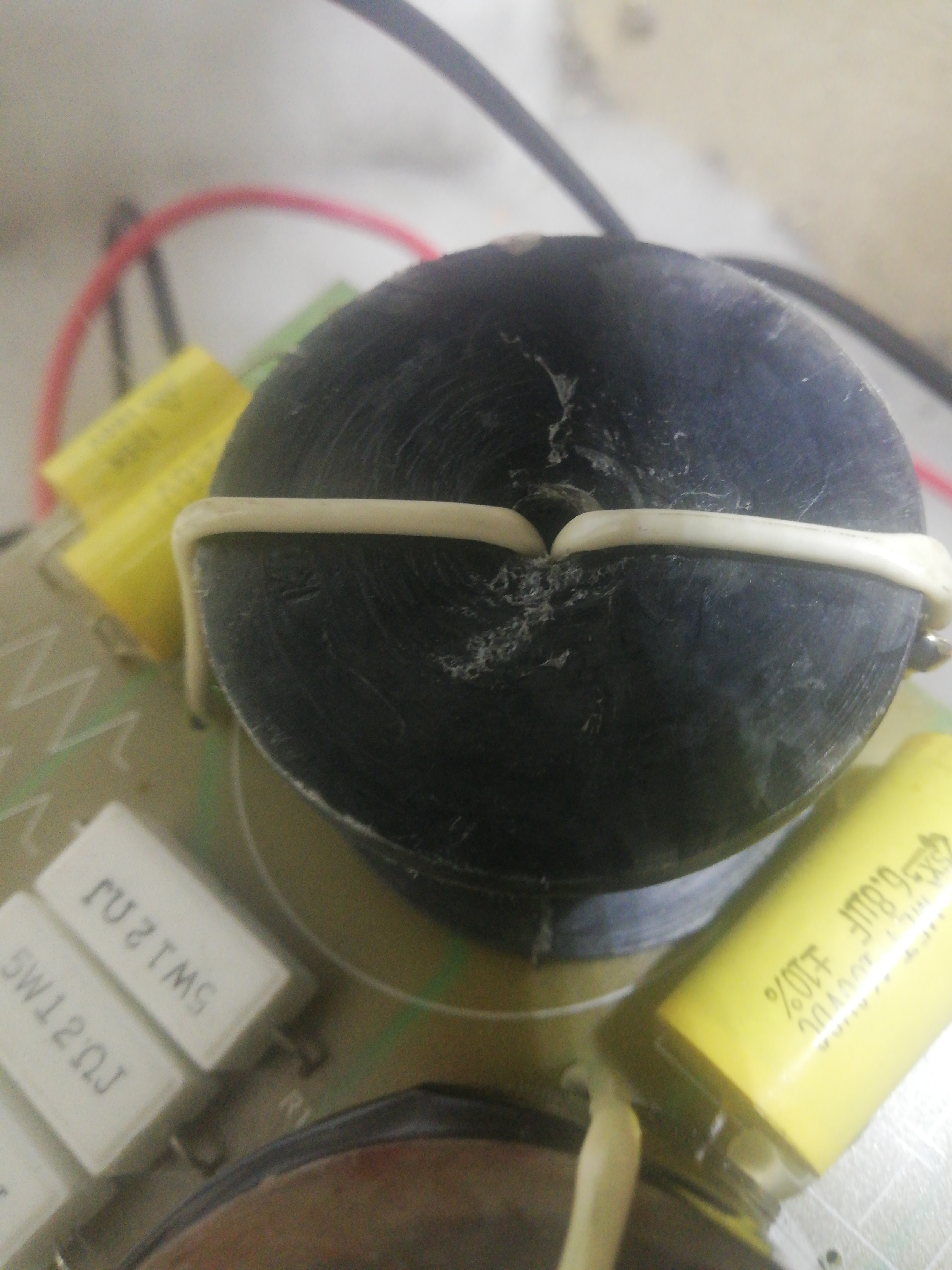

-кстати хомутами с проводами спаянными индуктивности крепить не рекомендуется , возьмите лучше вместо этой
фигни суровые нитки и привяжите в несколько слоев, еще лучше просто приклеить к плате



[Vachik155]

М... Это как это? С таким креплением, это же короткозамкнутый виток получается?



[digilab2]

С таким креплением, это же короткозамкнутый виток получается?

-о чем я и говорю, а судя по фото он есть, т.е там вместо индуктивности х.з что плюс сгореть в любой момент может
