Шум микрофона Boya pvm1000

[djldjl]

Купил на алиэкспрессе конденсаторный микрофон Boya pvm1000, питание от батареи АА. При включении питания постоянное фоновое шипение. Продавец предложил мне 5 долларов на ремонт...
Разобрал смыл флюс, результата нет. Подключал кабелем XLR - 3.5 jack, который идет в комплекте, к фотоаппарату, телефону, диктофону, результат одинаковый - шум. Отпаял сигнальный провод капсюля, шум не изменился.
Подскажите пожалуйста, что можно проверить?

Спойлер: Видео работы микрофона (boya и aputure) условия одинаковые.

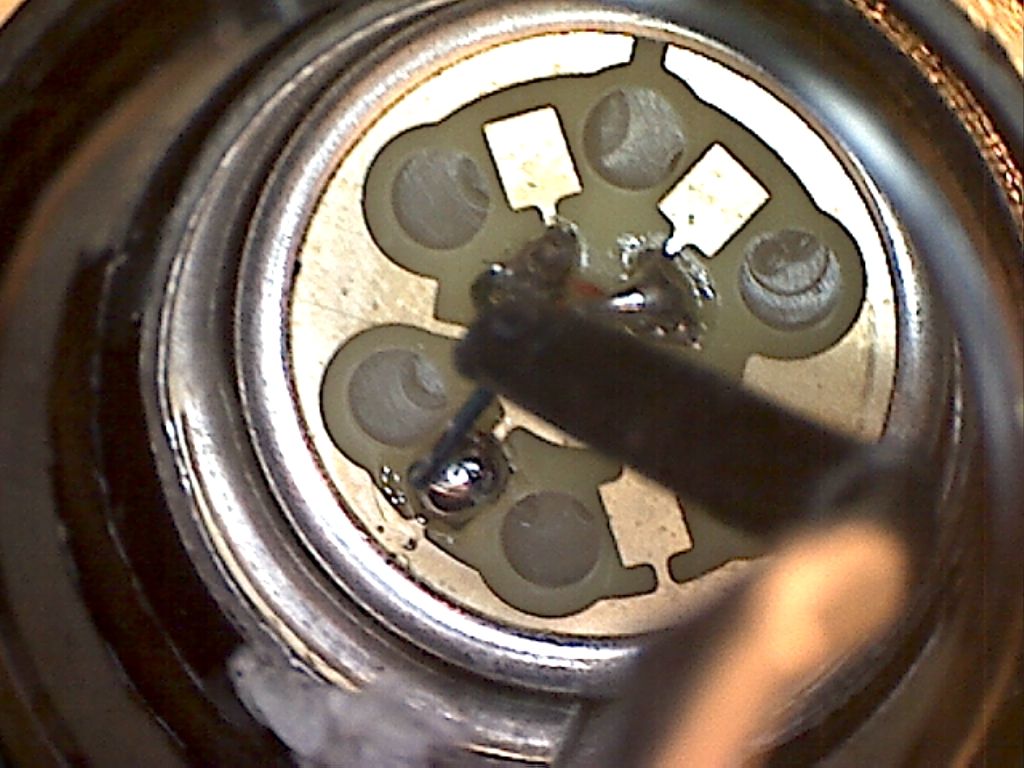

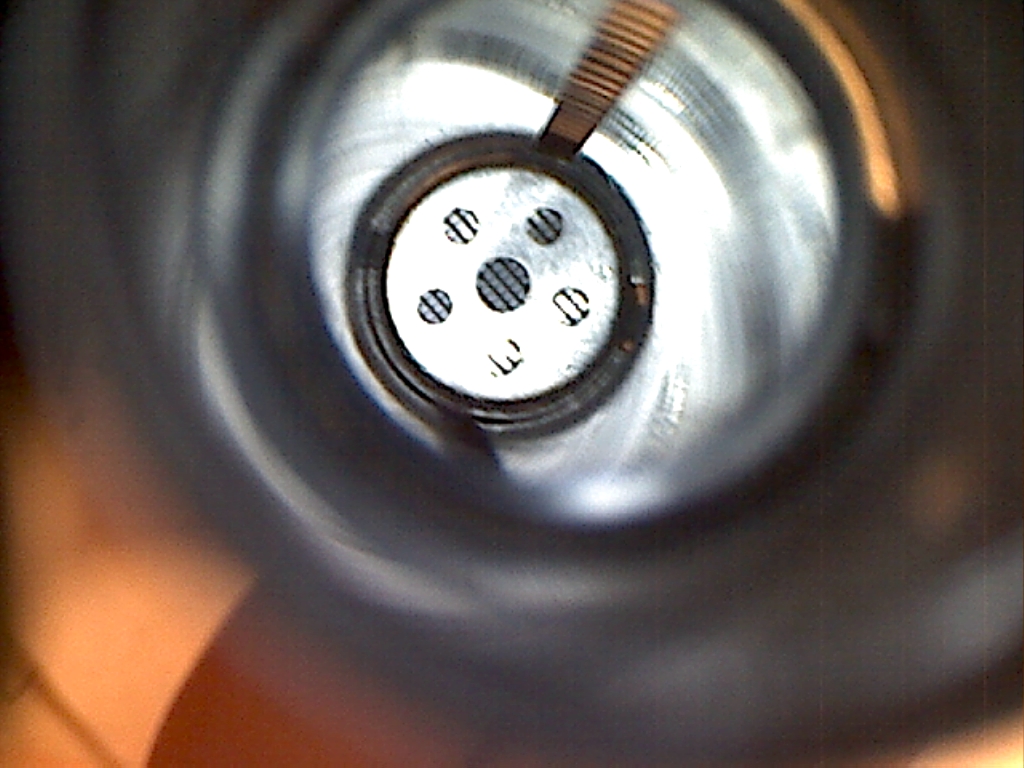

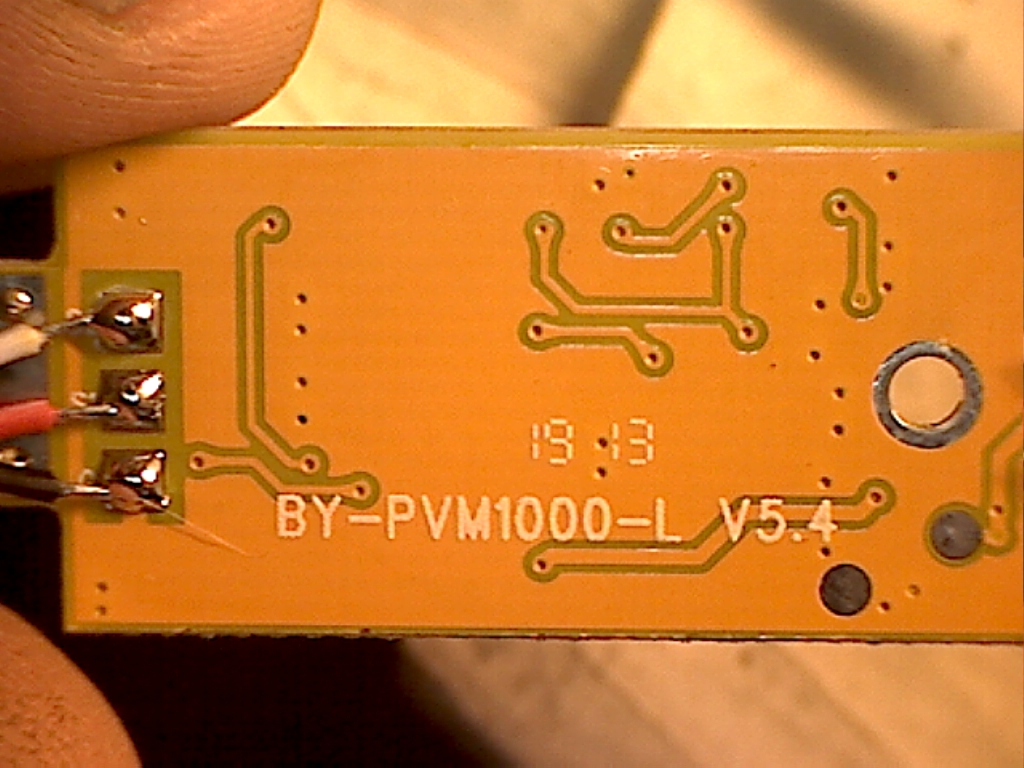

Спойлер: Фото внутренностей



[djldjl]

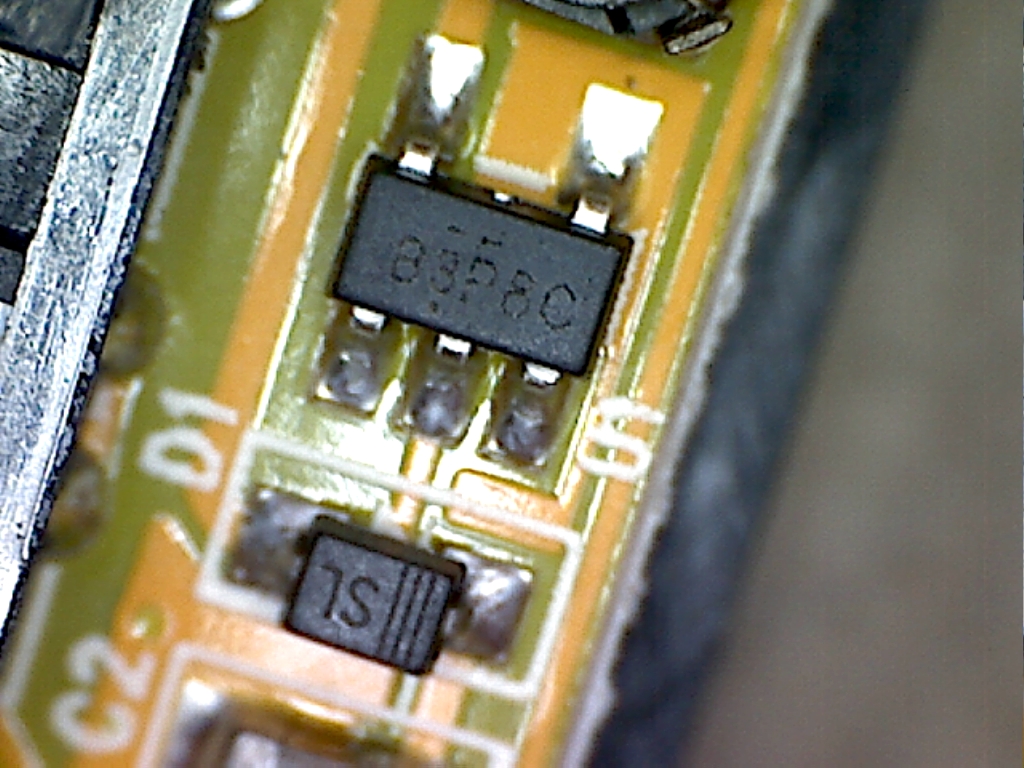

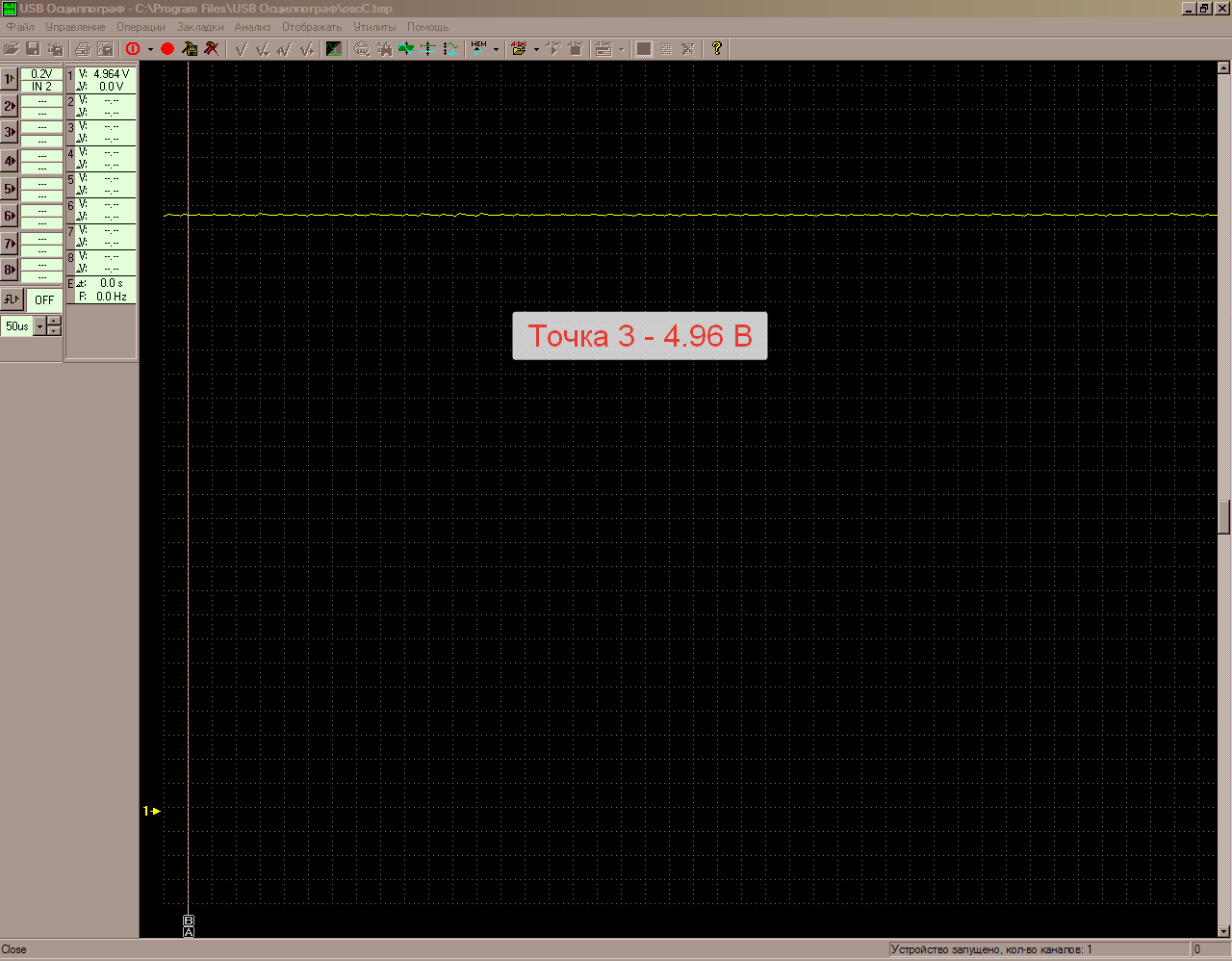

Помехи создает импульсная step-up микросхема, повышает с 1.5В (АА) до 5В. Если подать 5В с другого источника питания в точку 3, шума нет. Кто силен, подскажите что пробовать делать? Микросхема бракованная или с емкостями может что не так?

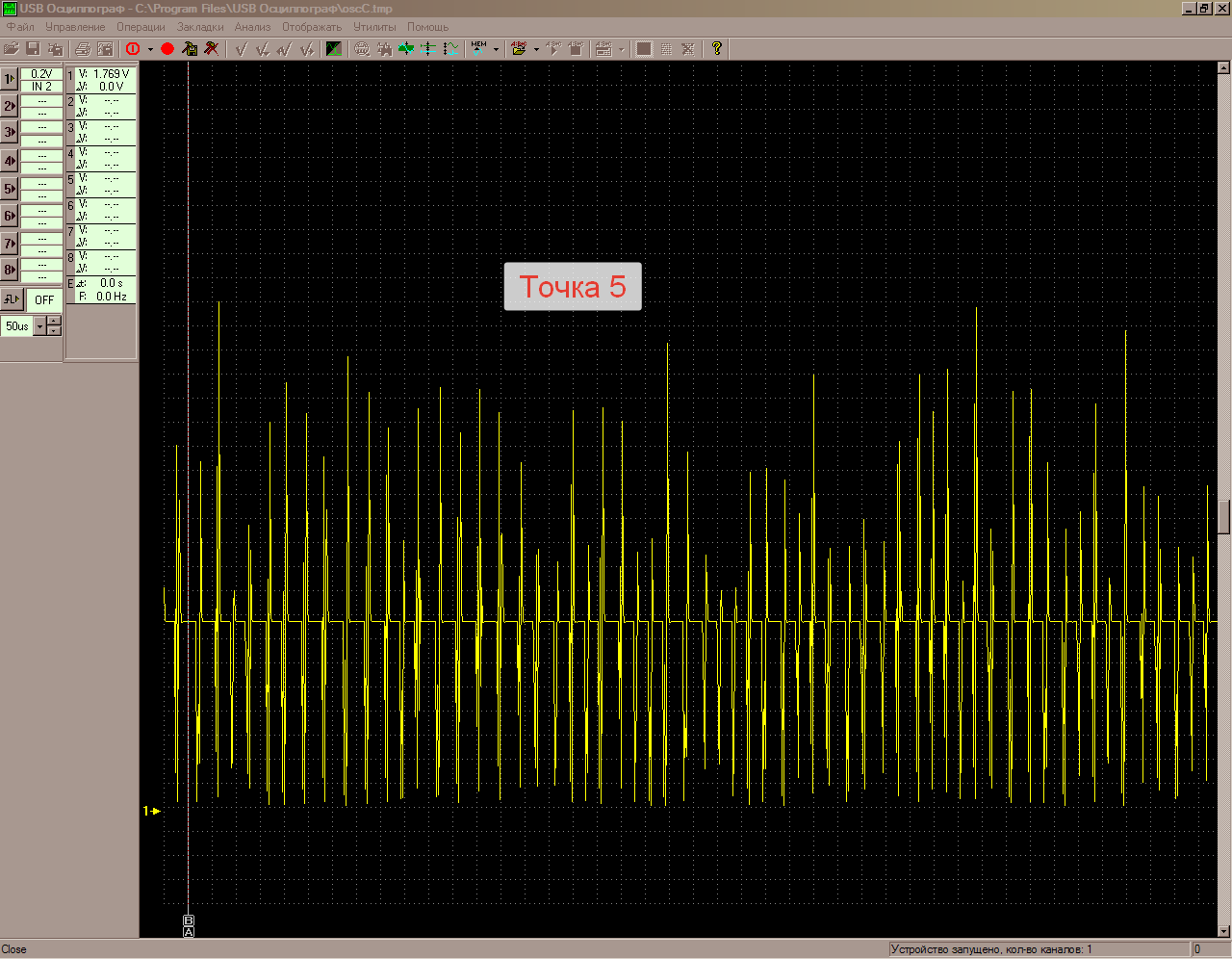

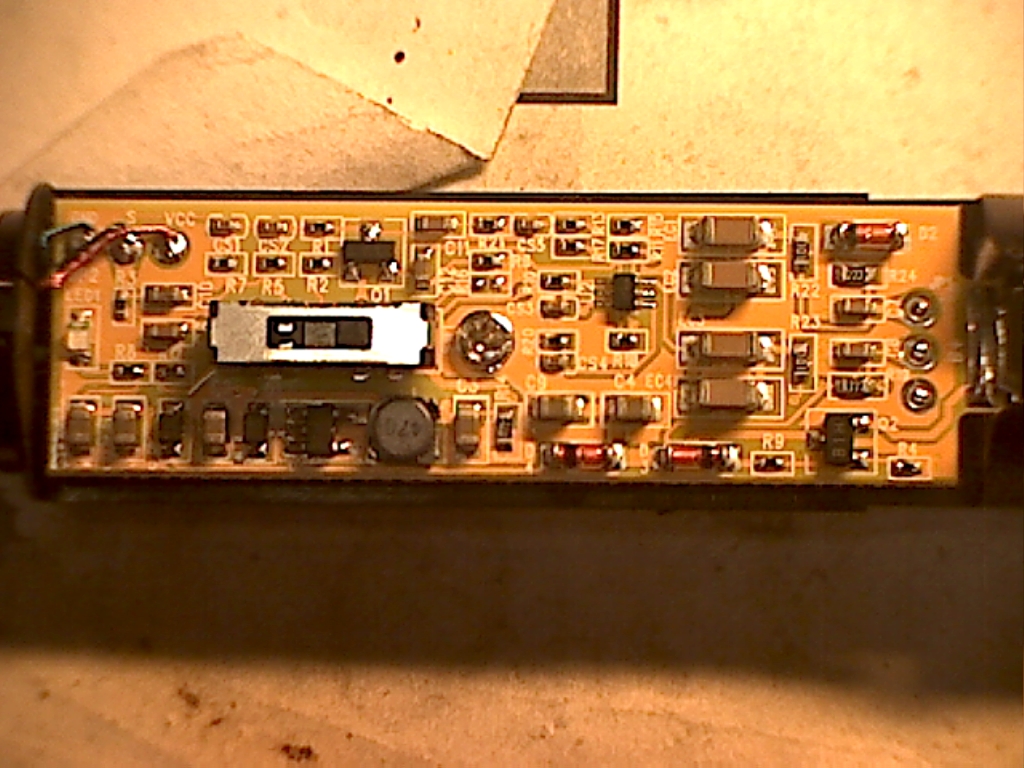

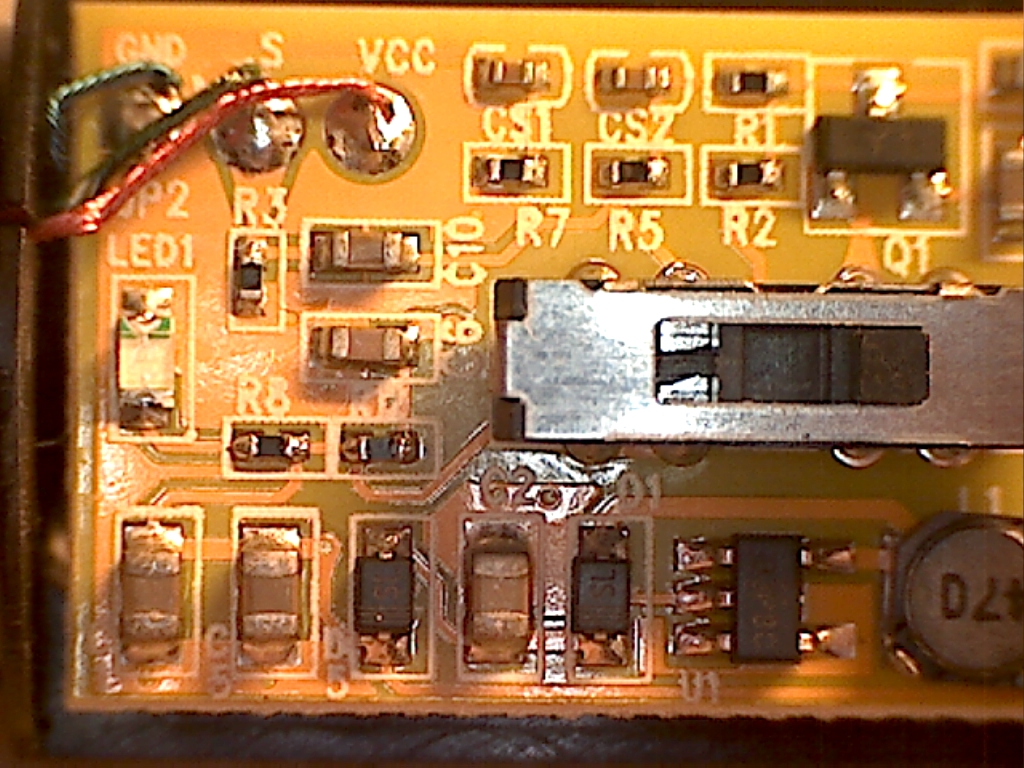

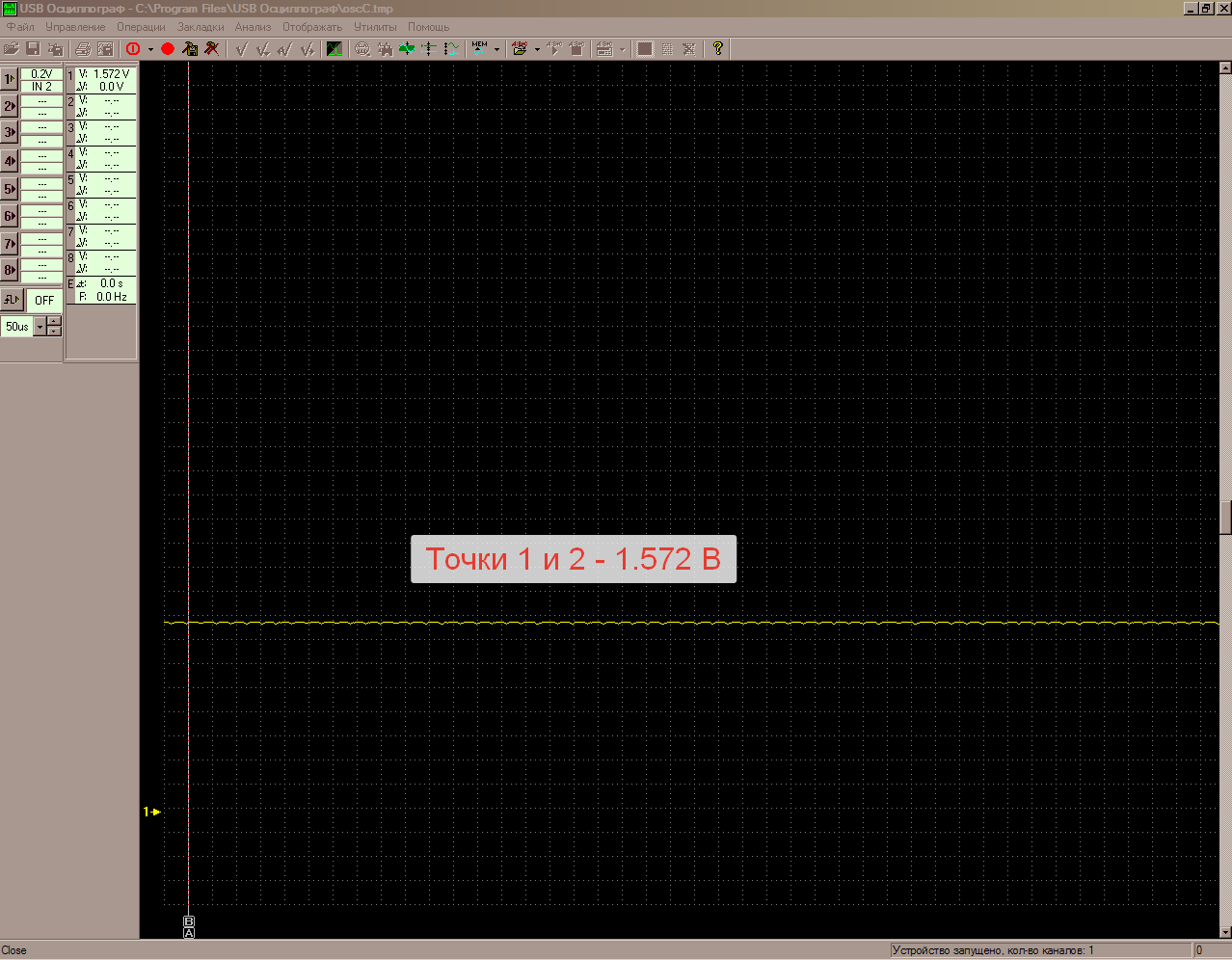

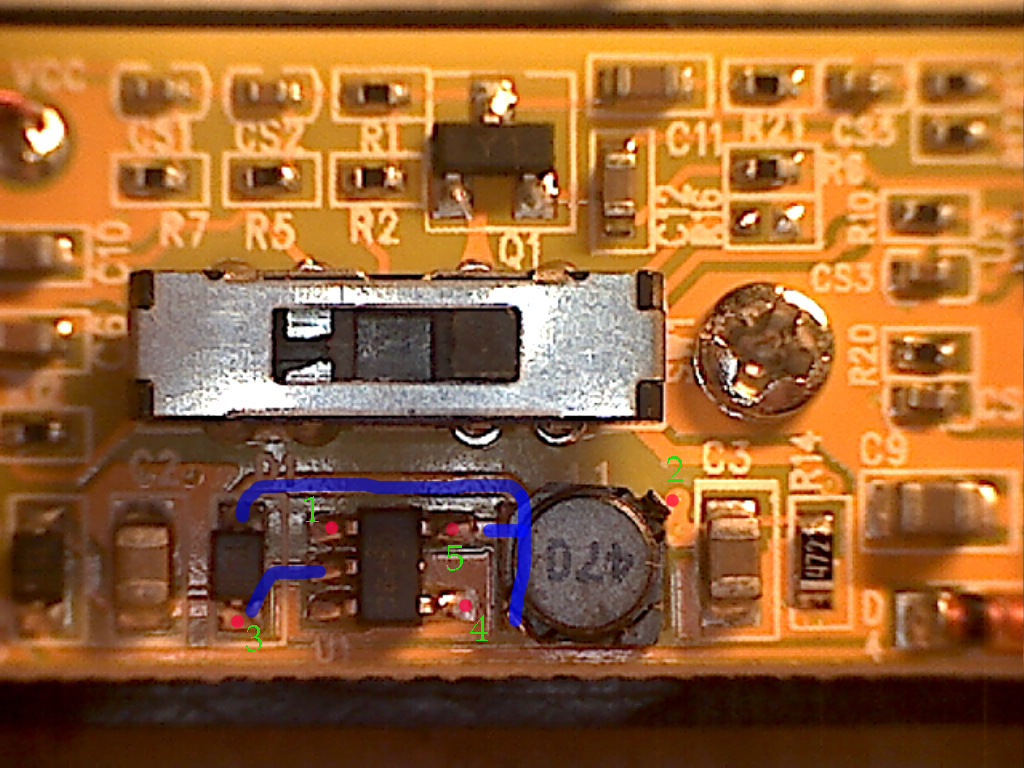

Точки на фото 1- отключаемое питание 1.5В, 2- не отключаемое питание 1.5В, 3- 5В, 4- масса, 5- ШИМ.

Спойлер: Фотки



[Long]

-- Микросхема не бракованная, просто ШИМ-преобразователи создают бешеный уровень ВЧ помех.
Которые лезут куда ни попадя, и всё собой засирают...



[djldjl]

Даа, я уже прихожу к выводу что походу так и должно быть... Поставил на входе и выходе более емкие конденсаторы (было по 20 мФ, поставил по 100 мФ), результат тот же. Если запитать от лития, то все прекрасно работает, но куда его запихнуть?...
Повышение с 1.5В используется в пультах автомобильных сигналок (от туда кондеры взял), там правда 3В, но этого достаточно, завтра попробую от той схемы запитать, если результат будет отрицательным, то придется думать как банку лития засунуть...



[presly]

На месте АА если поставить 14500?



[djldjl]

На месте АА если поставить 14500?

Видимо придется. И чуть схему переделать. Если у кого есть такой микрофон, откликнитесь пожалуйста.
Перед заказом смотрел тесты, ни где такого шума не было. Может из-за того что в обзорах через xlr подключали? Я так понимаю в этом случае можно АА не вкючать? Нужно еще схему поизучать.



[djldjl]

Подключил питание от брелка starline (так же импульсный step ug 1.5В - 3В), шумов нет. Решил поэкспериментировать с подводимым напряжением питания, к клеммам батарейного отсека подключил регулируемый БП и оказалось все очень интересно, фоновый шум зависит от подводимого напряжения! Схема начинает работать от 1.1В (сильный свист) на 1.2В свист пропадает и до 1.3В шума нет! С 1.4В и выше появляется шум, который зависит от напряжения, чем выше тем больше. Новая батарея АА GP Super имеет напряжение 1.6В, вот отсюда и все шумы. То есть получается схему затачивали под аккумуляторы 1.2В? При подключении через XLR с фантомным питанием, напряжение пойдет по той же цепи, через повышающую микросхему. Теперь вопрос, оставить все по штатному и купить морально устаревший ni-mh или переделать на li-on 14500 тем самым исключить импульсы. Правда хотелось бы оставить совместимость с XLR с фантомным питанием, правда незнаю как через него будет работать, может тоже с шумом.



[djldjl]

Спасибо всем, особенно presly я не знал о существовании li-on в типоразмере батареи АА. В итоге теперь у меня работает напрямую от li-on 14500 без шумов и осталась возможность пользоваться XLR с фантомным питанием. Пришлось немного порезать дорожки, добавить три проводка и диод.



[Игорь67]

Здравствуйте!
Я столкнулся с аналогичной проблемой!
Выбирал направленный микрофон. Просмотрел множество видеотестов. Остановился на Boya pvm-1000. Купил ииииии - блин такая же проблема!!! Фоновый шум.
Пожалуйста поясните решение проблемы, если Вам удалось решить.



[Kamenskij]

Аналогичная проблема, жаль автор темы не раскрыл детали доработки. Может кто из бывалых "электронщиков" подскажет какие дорожки порезать и куда подпаять проводки с диодом?



[Павлунчик]

Аналогичная проблема, жаль автор темы не раскрыл детали доработки. Может кто из бывалых "электронщиков" подскажет какие дорожки порезать и куда подпаять проводки с диодом?

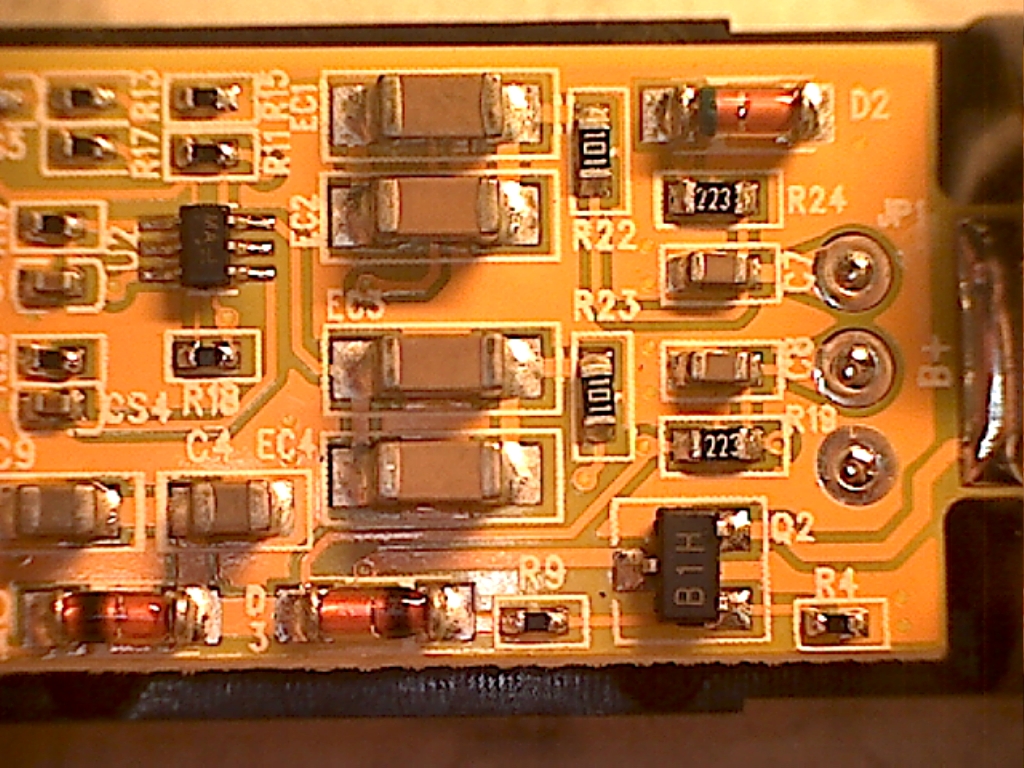

На первый взгляд - (пост 2, первое фото) - удаляем диод (сидящий на точке "3"), затем удаляем микруху (сидящую на точках "1", "4", "5"), затем соединяем отдельным проводом точки "2" и "3" или точки пайки удалённого диода.
Можно диод оставить но закоротить его проводом, а выпаять только микруху.
Ну и запитать всё этим - :

Никто не против?
Или будут возражения? Поправки?
Возможно я где-то ошибаюсь?



[Kamenskij]

Будет ли при такой доработке микрофон работать не только от литиевого аккумулятора, но и от фантомного источника 48В, или после доработки только от аккумулятора?



[Kamenskij]

и со слов автора он дополнительно добавлял диод, куда? для чего?



[Павлунчик]

Будет ли при такой доработке микрофон работать не только от литиевого аккумулятора, но и от фантомного источника 48В, или после доработки только от аккумулятора?

Я не вижу на плате проблем с питанием от 48V после такой доработки.
Делитель от сопротивлений по 22кОм идущих от "XLR" живёт своей жизнью. Та цепь "отрезана" от преобразователя напряжения диодом.
Они друг-друга "не видят", ей богу.
Ума не приложу, как сделать иначе.
Подождём другие комментарии...



[Павлунчик]

и со слов автора он дополнительно добавлял диод, куда? для чего?

Да, я упустил одну цепь... сейчас подумаю...



[Павлунчик]

и со слов автора он дополнительно добавлял диод, куда? для чего?

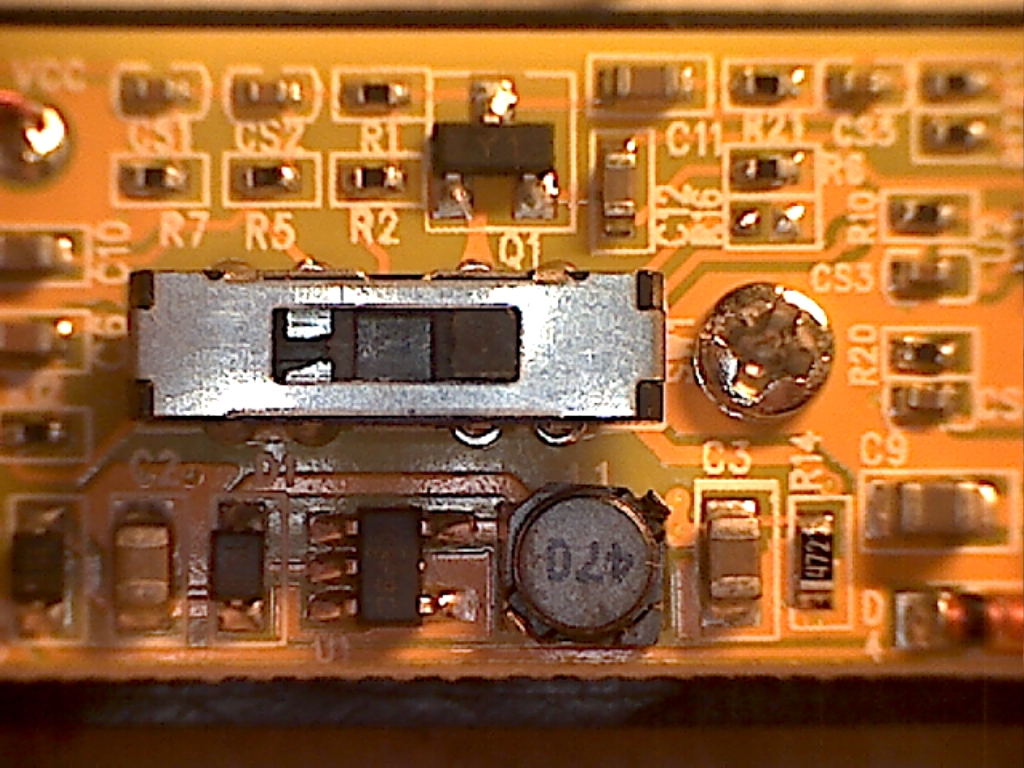

Для пущей уверенности - вставьте батарейку 1,5V, подключите к фантому 48V, включите микрофон, измерьте напряжение на конденсаторе C3 (пост 2, первое фото).
Напряжение 1,5V (или около того) отсутствует? А при отключении 48V появляется? - Значит можно делать доработку.
Не вижу препятствий.



[Игорь67]

А можно ничего не переделывать, а использовать обычный аккумулятор. Он в наминале 1,25В.
Проверял - шумов нет в диапазоне питания от 1,21В до 1,28В.



[Kamenskij]

А можно ничего не переделывать, а использовать обычный аккумулятор. Он в наминале 1,25В.
Проверял - шумов нет в диапазоне питания от 1,21В до 1,28В.

Я думаю тут вот в чем дело, китайцы берут преобразователи из общей бочки, кому то везет кому то нет, я пробовал Ni-Mh аккумулятор на 1,2В, в моем случаи особого эффекта нет, шумит. А электретнику желательно 3-5 В кормить, и чем выше напряжение тем показатели микрофона лучше, растет чувствительность, и прямое питание литием должно давать хороший результат, нет лишнего преобразования, напряжение в требуемом диапазоне, долговечность.



[Kamenskij]

Для пущей уверенности - вставьте батарейку 1,5V, подключите к фантому 48V, включите микрофон, измерьте напряжение на конденсаторе C3 (пост 2, первое фото).
Напряжение 1,5V (или около того) отсутствует? А при отключении 48V появляется? - Значит можно делать доработку.
Не вижу препятствий.

Зрение мое уже не радует, и фена с лупой нет, в процессе выпаивания преобразователя наломаю дров очень плотная компоновка, в идеале бы сделать как автор без выпаивания, разрезать дорожки и запаяться проводками, и с дополнительным диодом который применил автор не понятно, для чего и куда



[Игорь67]

Здесь я с Вами согласен!



[Kamenskij]

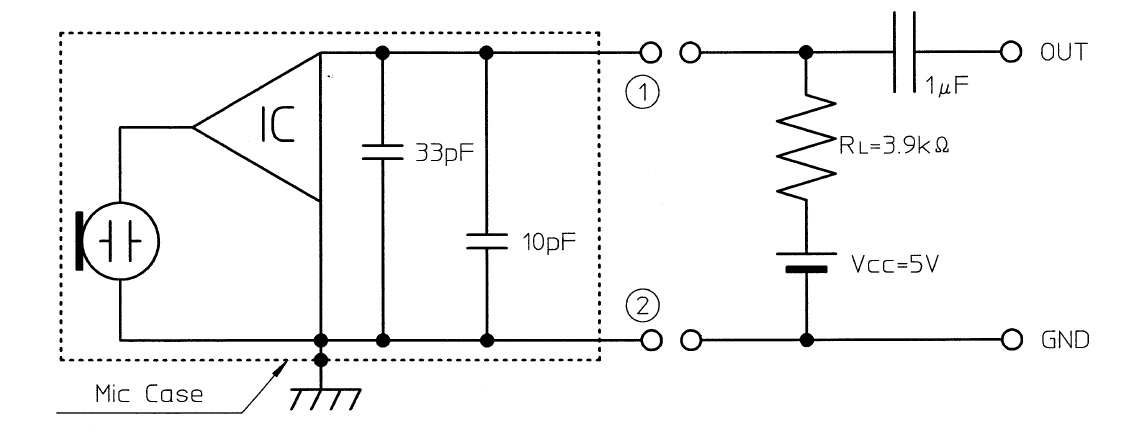

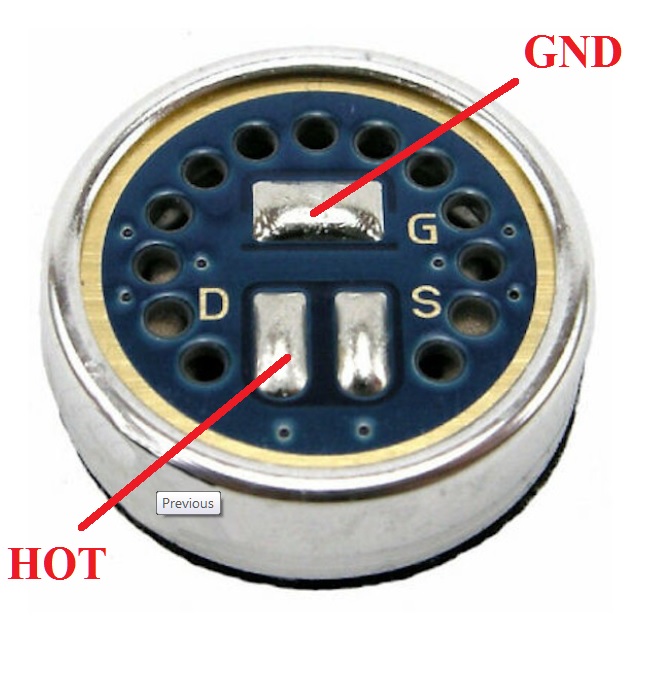

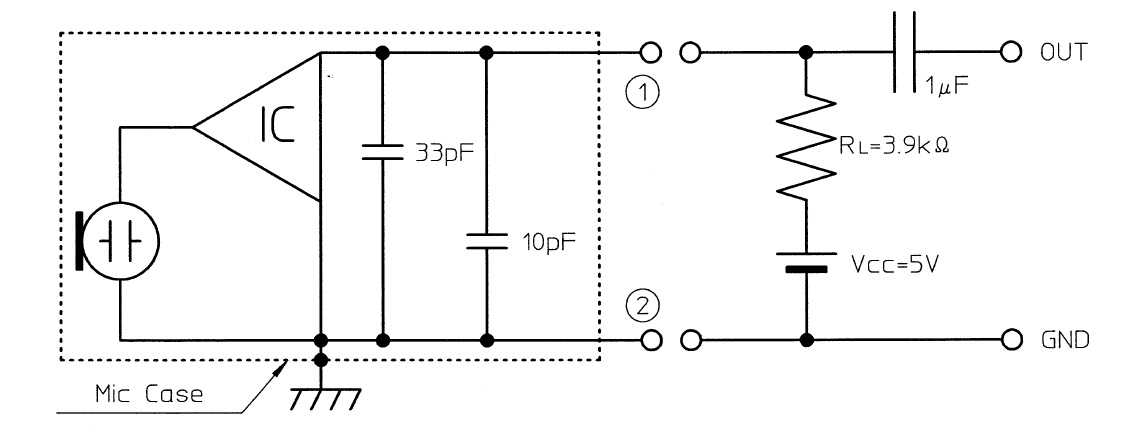

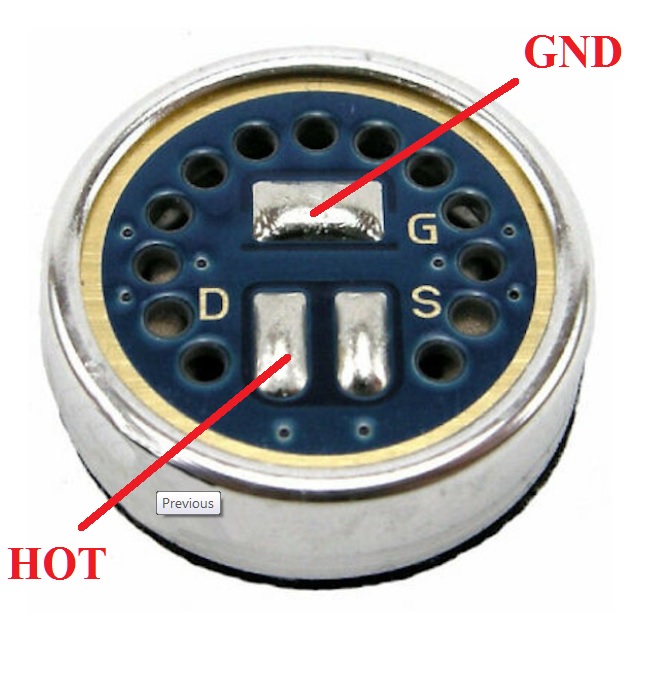

И еще в руки попал вот такой электретник кардиоидный, хочется его так же опробовать после переделки схемы питания, но у него два контакта, а на "родном" GND, S, VCC, как в таком случаи его подпаивать?
