Сплиттер - классный!

[слепой гонщик]

Здравствуйте, господа электорники!
Помогите и посоветуйте, плз.

Задача - есть сигнал от гитары с пассивными датчиками. Есть и с активами еще одна.
Хочу развести на два - один пойдет в линию через ламповый гитарный преамп Месабуги.
А второй - сухой, DI, через преамп True Systems P-Solo.

Хочу смешивать. Не хочу, чтобы сплиттер вносил чего-нибудь своего.
У меня классный сигнал. Хочу - что вошло, то и вышло на два канала.

Есть такое? Требуется качество передачи.
Спасибо.



[presly]

У DI обычно есть выход, паралельный входу. С него и сигнал в преамп.



[Oliver_Cray]

У DI обычно есть выход, паралельный входу. С него и сигнал в преамп.

А симметричный сигнал куда совать?



[Oliver_Cray]

Здравствуйте, господа электорники!
Помогите и посоветуйте, плз.

Задача - есть сигнал от гитары с пассивными датчиками. Есть и с активами еще одна.
Хочу развести на два - один пойдет в линию через ламповый гитарный преамп Месабуги.

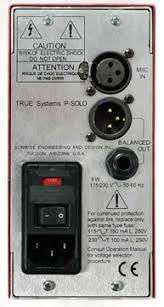

А второй - сухой, DI, через преамп True Systems P-Solo.

Хочу смешивать. Не хочу, чтобы сплиттер вносил чего-нибудь своего.
У меня классный сигнал. Хочу - что вошло, то и вышло на два канала.

Есть такое? Требуется качество передачи.
Спасибо.

Элементарный сплиттер паяется из пары резисторов. Ну и педалей сапиттеров хватает.



[presly]

А симметричный сигнал куда совать?

Упс - невнимательно прочитал задание - дошел только до

А второй - сухой, DI,



[Radiator]

Элементарный сплиттер паяется из пары резисторов.

Для пассива совсем унылое решение.
Если совсем прямо пурист/пурист, и есть желание потратить тысяч 9 рубасов, можно посмотреть вот эту штуку.



[Radiator]

А симметричный сигнал куда совать?

Можно и простым дибоксом активным обойтись типа BSS AR-133



[fakeitback]

Гитарный эффект SPLITTER SP-1

SPLITTER SP-1 представляет собой устройство, предназначенное для разделения гитарного сигнала с одного источника на два приемника без потери уровня и качества исходного сигнала. Педаль дает возможность гитаристу играть сразу в два усилителя, существенно обогатив этим свой звук. SP-1 имеет...

www.yerasov.ru



[слепой гонщик]

Спасибо за советы!

presly - я пробовал такое. У меня был Di-box Countryman Type 85. Я пускал туда гитару, а из него один выход в месабугу, а второй в микрофонный вход P-Solo. И далее - в карту Lynx E44.
Но, хоть это и классный дибокс, но мне (только не издевайтесь) через него все же не так нравилось, как когда пускал гитару напрямую в месу или напрямую в инструментальный вход P-Solo. Как-то он немного красил по-своему.

Поэтому я и написал свою хотелку - что вошло, то и вышло, без отсебятины прибора.
Я присмотрюсь к этому Radial. Хотя недешевый и крупненький.

Тут еще такую штуку хвалят. Никто не пользовался?

LEHLE

Passive signal ABY splitter with high-impedance Lehle LTHZ transformer plus gold-plated groundlift and phase-inverter switch

lehle.com



[Radiator]

инструментальный вход P-Solo. Как-то он немного красил по-своему.

что вошло, то и вышло, без отсебятины прибора.

Не понял хода ваших мыслей.



[слепой гонщик]

Имелось в виду - чтобы сплиттер никак не красил сигнал.
Дибокс красил.



[digilab2]

-дибокс красит т.к там активный высокоомный вход + трансформатор , чтобы не красило нужен некрасящий активный вход
после него просто подключается в паралель , но насколько понимаю у вас другая задача , по моему решается просто
паралельным подключением инструмента



[слепой гонщик]

Уважаемый digilab2!

Вы говорите умнее, чем я способен понять )). Не красящий активный вход, после которого просто подключается в параллель - это что именно за прибор? Бренд, модель?

Мне нужно шнурок из гитары вставить в такую фыгню, из которой выйдет два шнурка. Один - на инпут месабуги, а другой - в инструментальный вход P-Solo. А, затем, из обоих предусилителей - в Лунькс Е44. Т.е - на АЦП. И чтобы никаких изменений в сигнале, никаких окрасов. Что пришло с датчиков инструмента - то и вышло на преды. А уж в DAW я сам буду смешивать месу с ампсимами - как мне понравится.

Водится где-нибудь такое?



[Radiator]

Нужен сплиттер на полевых транзисторах

это основной буферный каскад, на его основе можно сколько угодно выходов сделать

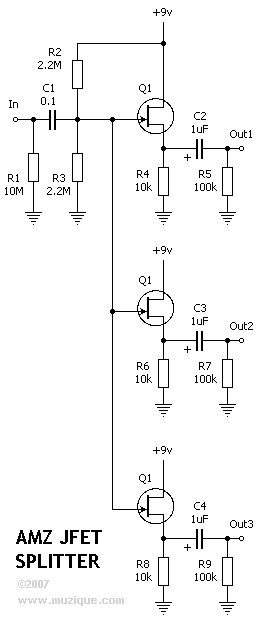

А вот пример на три выхода

Для активных датчиков подойдут обычные штаны (Y кабель), или элементарный

сплиттер паяется из пары резисторов.



[digilab2]

Мне нужно шнурок из гитары вставить в такую фыгню, из которой выйдет два шнурка. Один - на инпут месабуги, а другой - в инструментальный вход P-Solo.

-у вас оба преда высокоомные , возьмите просто шнур распаралельте ( Y разветвитель) и все , на пассиве могут чуть упасть верха ( от
кабеля зависит) на активе вообще без разницы

А вот пример на три выхода

-я б не стал на полевиках делать , они все таки красят ( к.г великоватый) , проще на оу сделать типа opa1652 или opa1656
на худой конец tl072 , к тому же на оу не надо много паралельных каскадов , достаточно одного входного выходы просто
через резисторы 50 ом сколько надо , кстати второй оу в данном случае можно использовать для получения симметрии



[digilab2]

Мне нужно шнурок из гитары вставить в такую фыгню, из которой выйдет два шнурка.

-это просто три джековых ( в вашем случае моно) гнезда , спаянных в параллель перемычками ( завтра фото пришлю
если надо)



[слепой гонщик]

О, конечно надо, спасибо!

Вообще, для этих Y-разветвителей обычный гитарный кабель подойдет? Или лучше балансный? Потому что у меня есть немного новенького балансного Evidence Lyric.

Длина, кстати, требуется небольшая - до полутора метров.



[digilab2]

-обычный гитарный , правда в этом случае ( с Y разветвителем) у вас там земляная петля организуется , т.е возможно
нужно будет землю у проводов с одного из выходов предов ( те которые идут на разные каналы карты) оторвать или
через резистор где то 100 ом подсоединить



[слепой гонщик]

Понял. Тогда буду ждать обещанное фото.
Спасибо.
