Решение проблемы с нестабильным контактом гитарных гнезд

Anton Vorozhtsov

ex TonyAlien
3 Мар 2012
7.158
5.296
113
41
Запорожье, Украина
Это однозначно самый первый и самый важный апгрейд, который нужно произвести с любой электрогитарой, и в особенности - с активной электроникой. 4 контакта вместо одного (или двух в стерео варианте) препятствуют шевелению джека внутри гнезда и сопутствующим этому шумам и что еще хуже - обрывам питания в активных схемах. Джек держится в гнезде очень плотно и надежно, я наконец решил боль всей моей жизни.
На сайте производителя еще была описана кака-то чушь с увеличением выходного сигнала и выравниванием частотки. Возможно, это работает на старых пассивных датчиков с очень слабым выходом, на EMG никакой разницы не зафиксировал (специально писал семплы)

https://puretonetechnologies.com

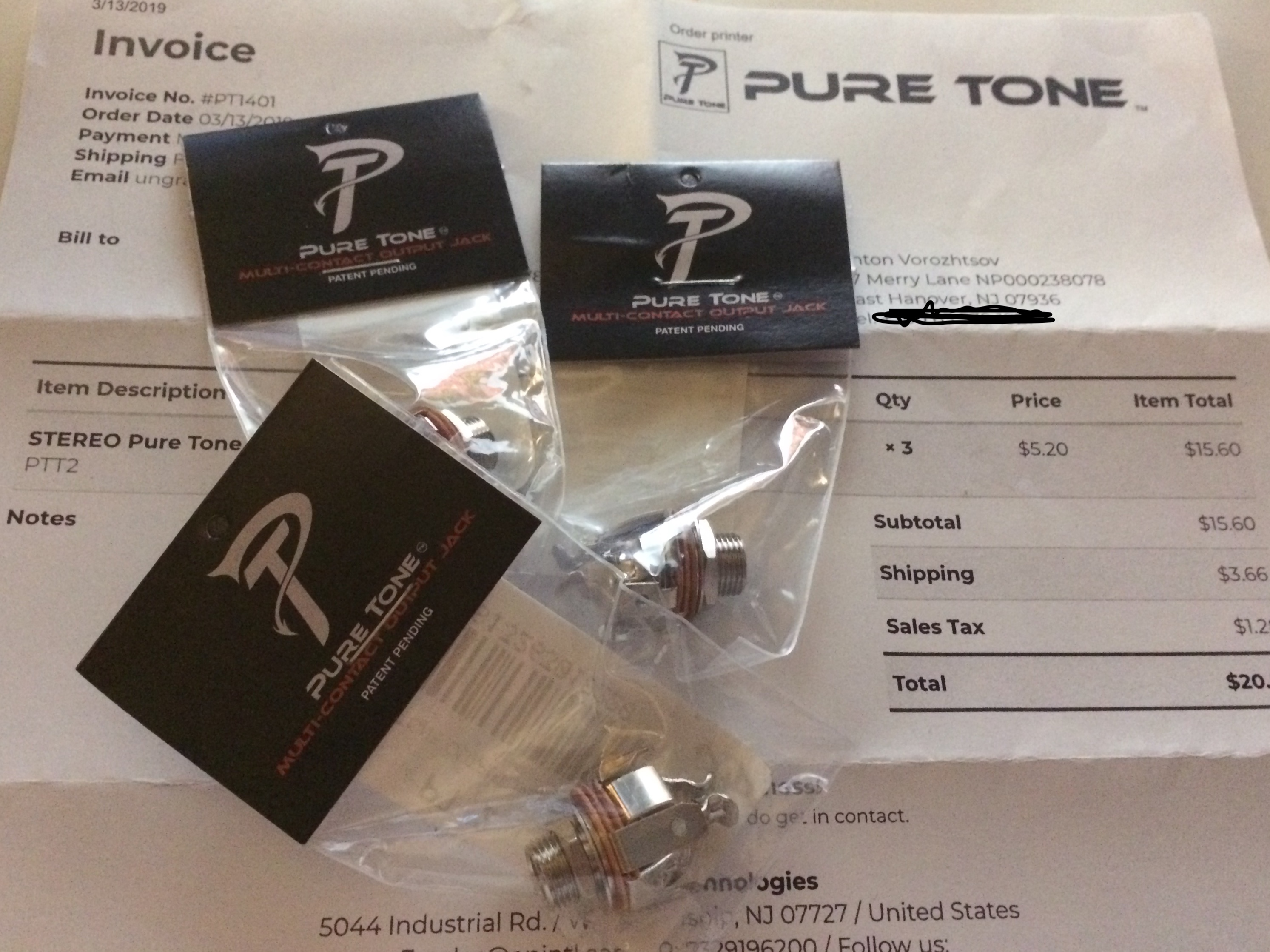

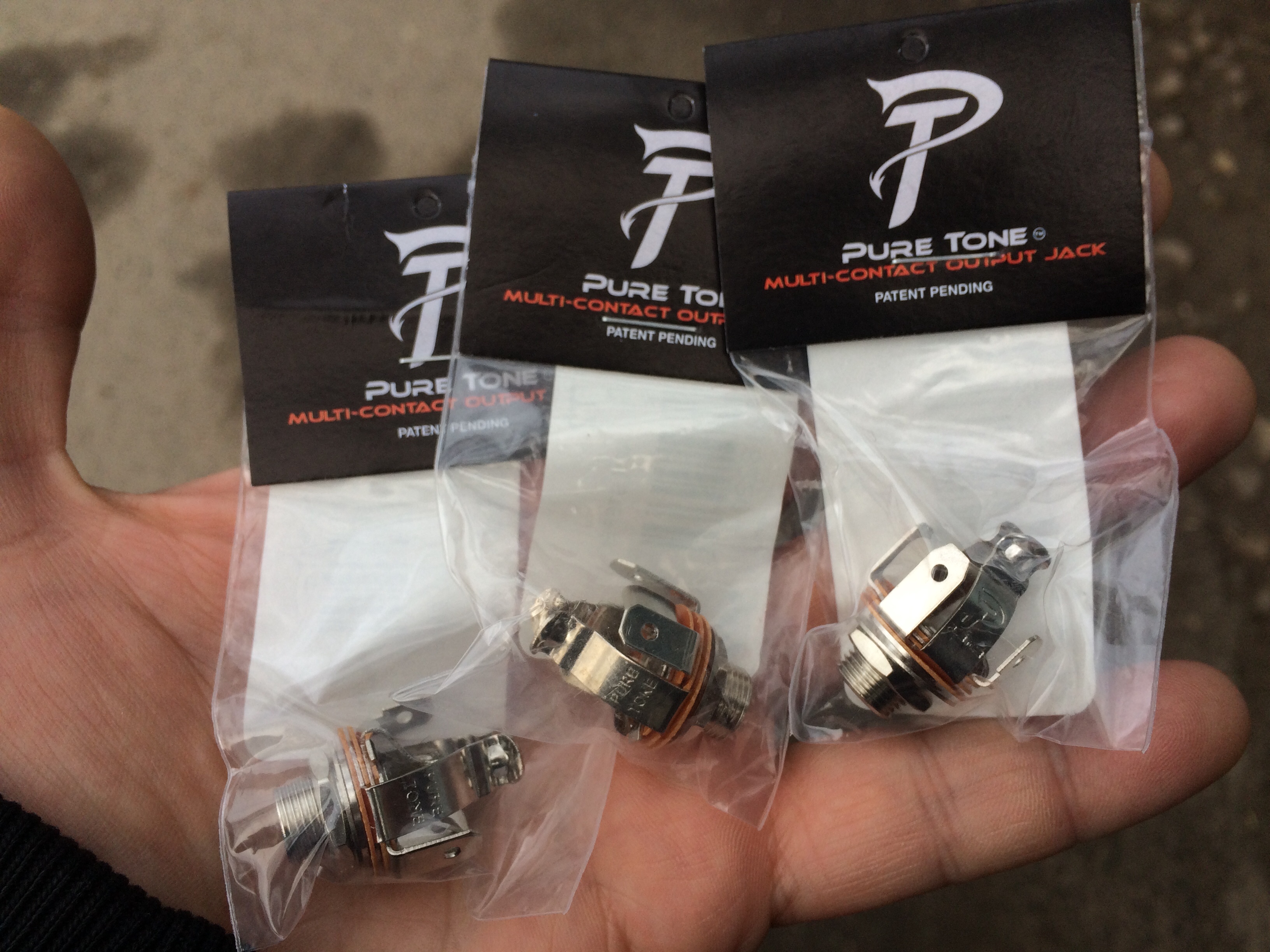

3 штуки с доставкой обошлись мне примерно в 25 долларов (20 баксов с доставкой по США и 5 за Нова Пошта Шопінг)

Что-то мне кажется это сродни позолоченным разъемам. И есть ощущение что контакт с массой будет хуже.

Что-то мне кажется это сродни позолоченным разъемам.
Отлично работает, джек сидит как влитой, никакого шороха и щелчков отключающейся батарейки.

И есть ощущение что контакт с массой будет хуже.
Это еще почему?


Такой недолго сделать и самому!
Вы будете этим заниматься?

Отлично работает, джек сидит как влитой, никакого шороха и щелчков отключающейся батарейки.
Ну так пока новый.

Это еще почему?
"Дырка" массы чуть больше диаметра джека и односторонний контакт усиливает прижатие корпуса джека в этой дырке чуть перекашивая его, а в двухстороннем перекоса не будет. Но это теоретические рассуждения и на практике может быть иначе.

Ну так пока новый.
Не вижу причин ему в скором времени перестать быть новым, качество на уровне тех же свитчкрафт, которые вообще не убиваются.


"Дырка" массы чуть больше диаметра джека и односторонний контакт усиливает прижатие корпуса джека в этой дырке чуть перекашивая его, а в двухстороннем перекоса не будет. Но это теоретические рассуждения и на практике может быть иначе.

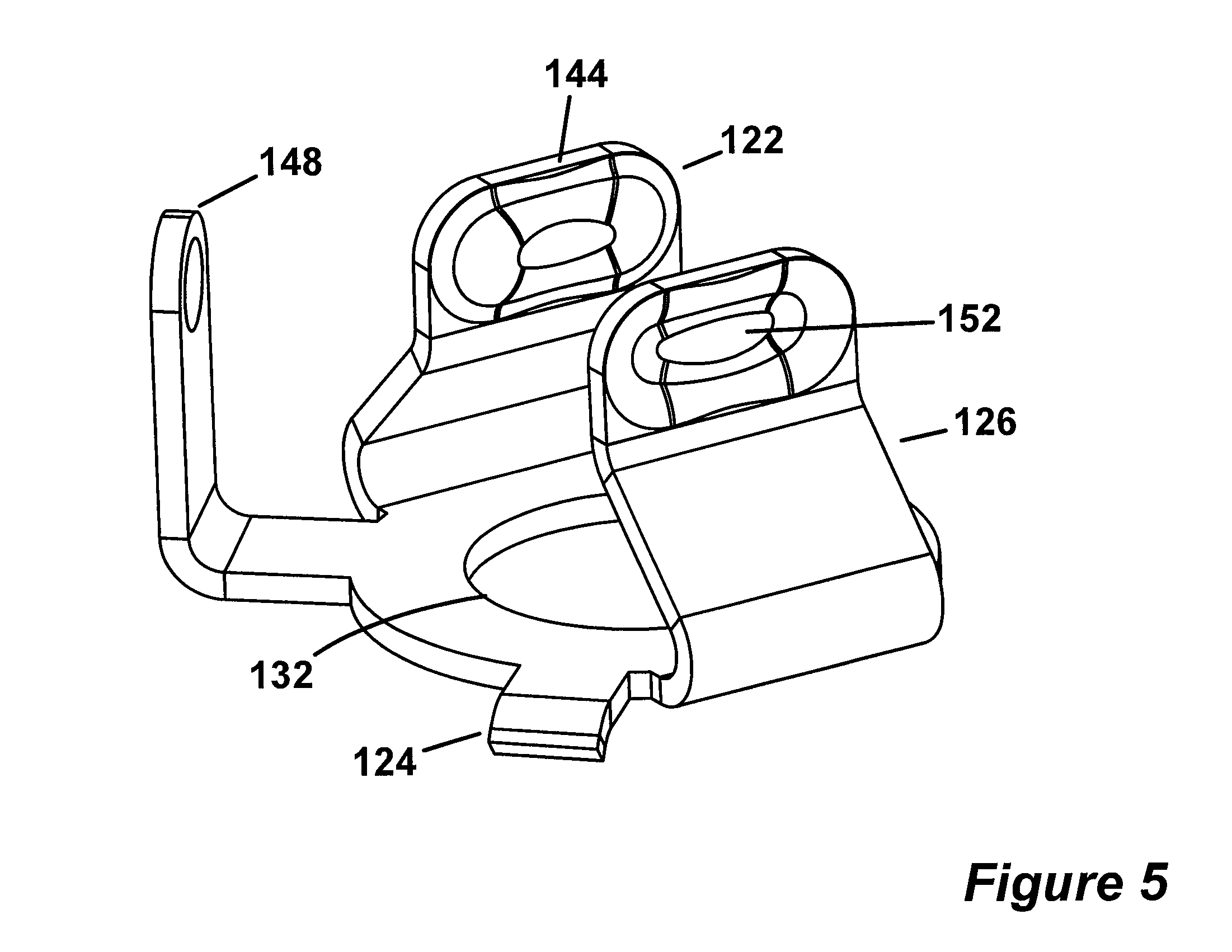

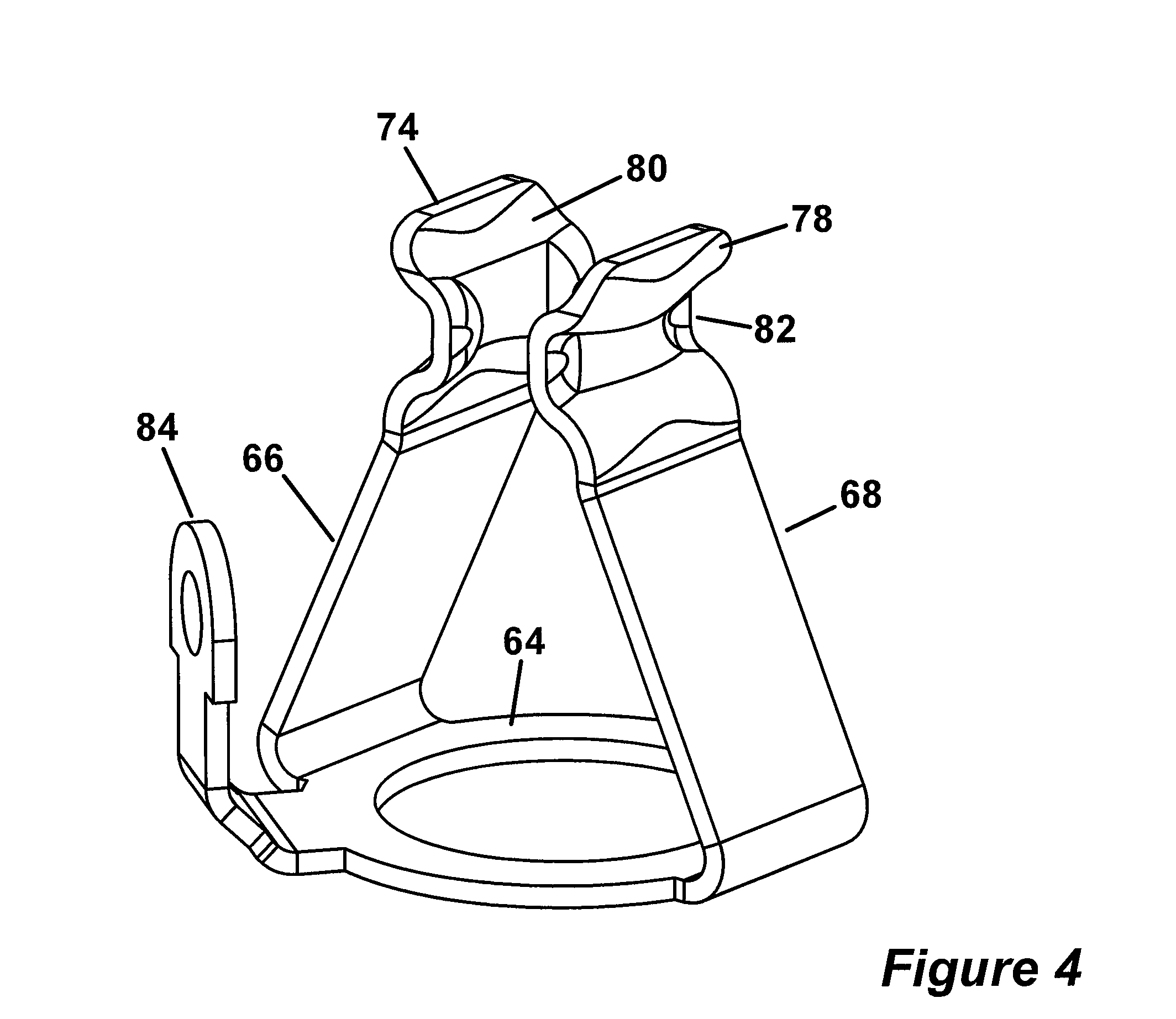

Вот зачем строить непонятные догадки вместо того, чтобы сходить по ссылке и посмотреть конструкцию? Для массы там отдельный подпружиненный контакт помимо всего прочего. И ему противопоставлен контакт правого канала (питания). А в моно версии - целых ДВА противоположных друг другу контакта на массу.

  • Like
Реакции: Р.В.
Хочешь не хочешь, а придётся обзавестись такими разъёмами. Надо поискать где купить.

Ширина контактов больше, а значит больше площадь соприкосновения , кантакт будет конечно лучше. качество металла покажет время. У меня другая проблема, гайка на разъеме откручивается постоянно, может краски капнуть под резьбу?

Есть какие нибудь альтернативные производители?

Последнее редактирование:
  • Like
Реакции: Min.ka72

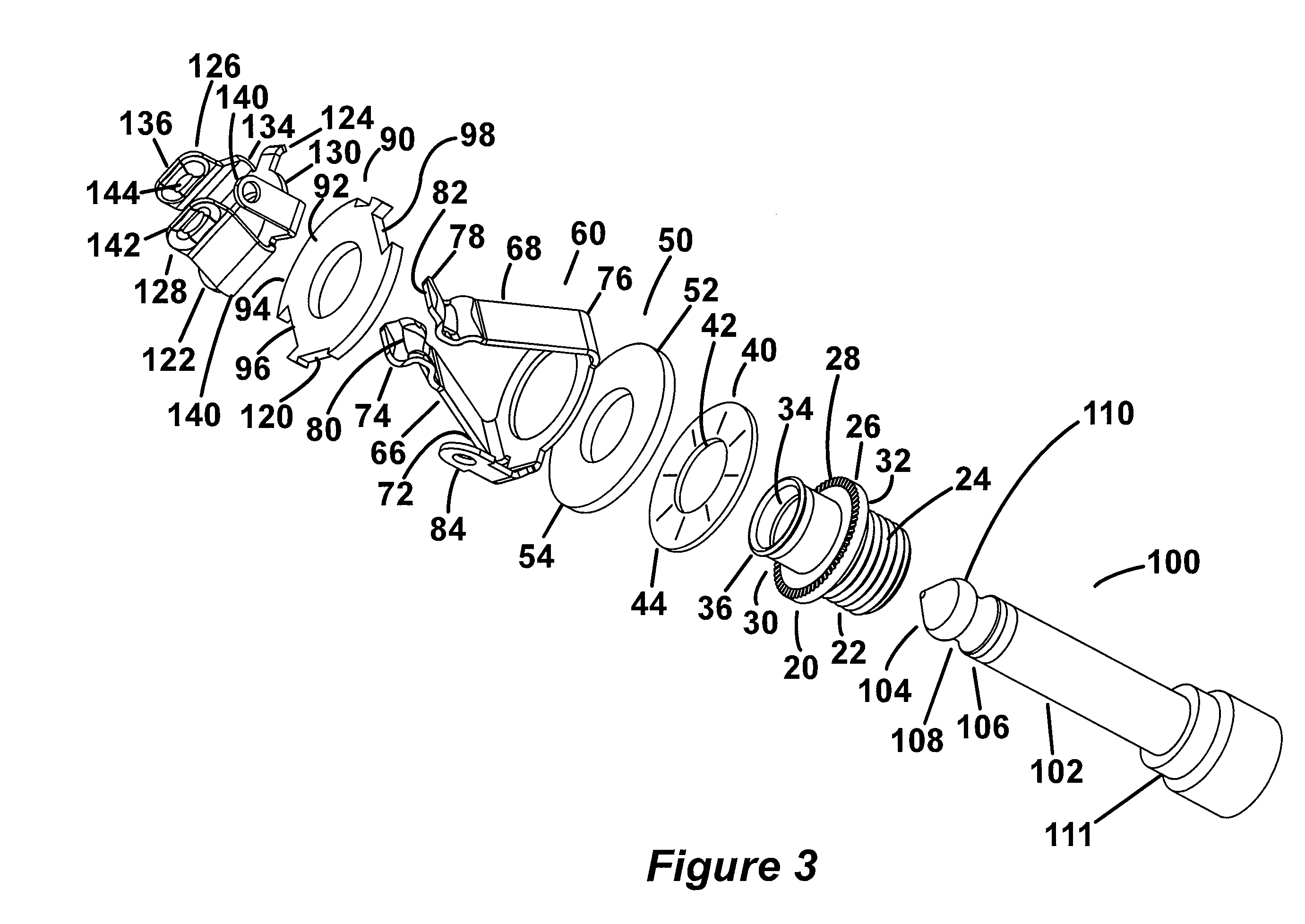

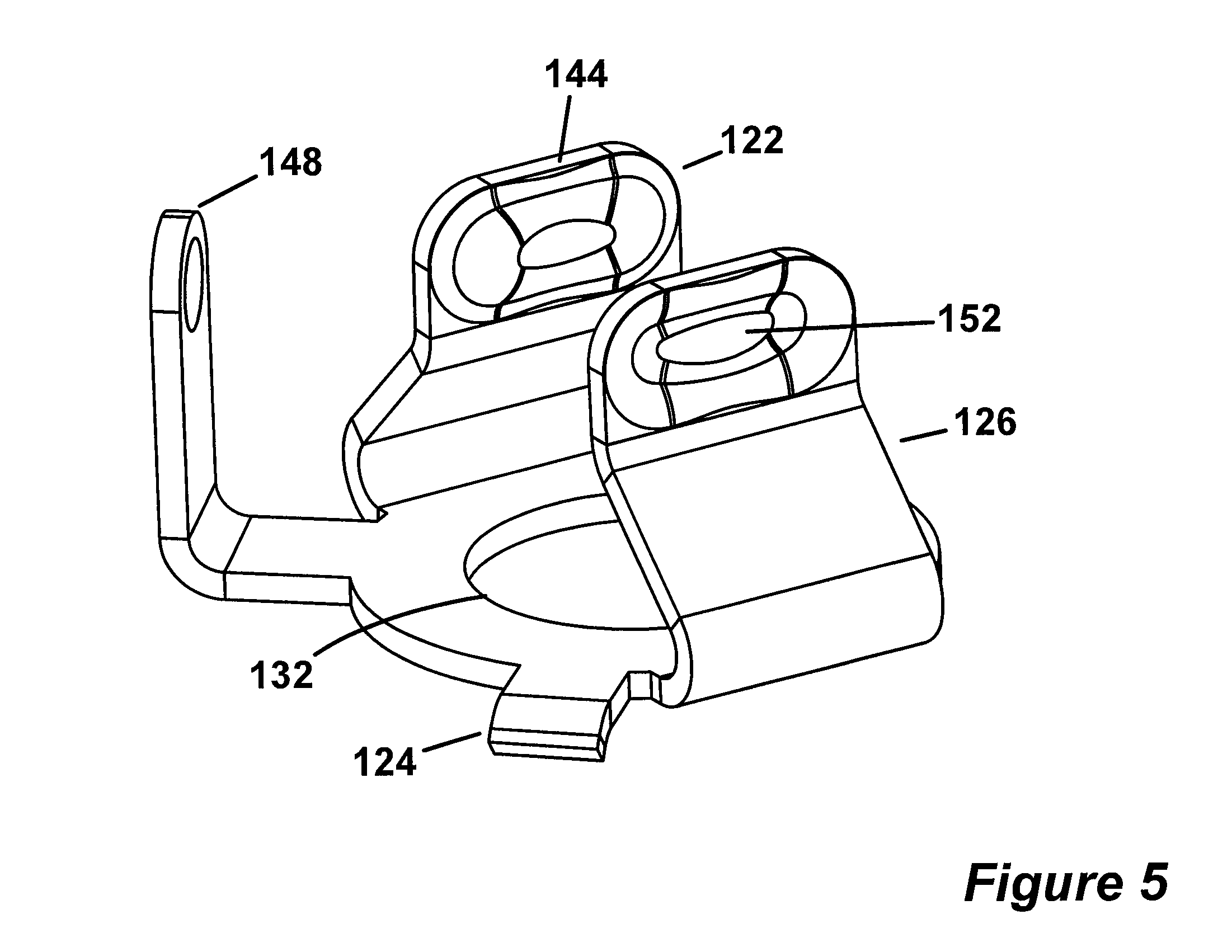

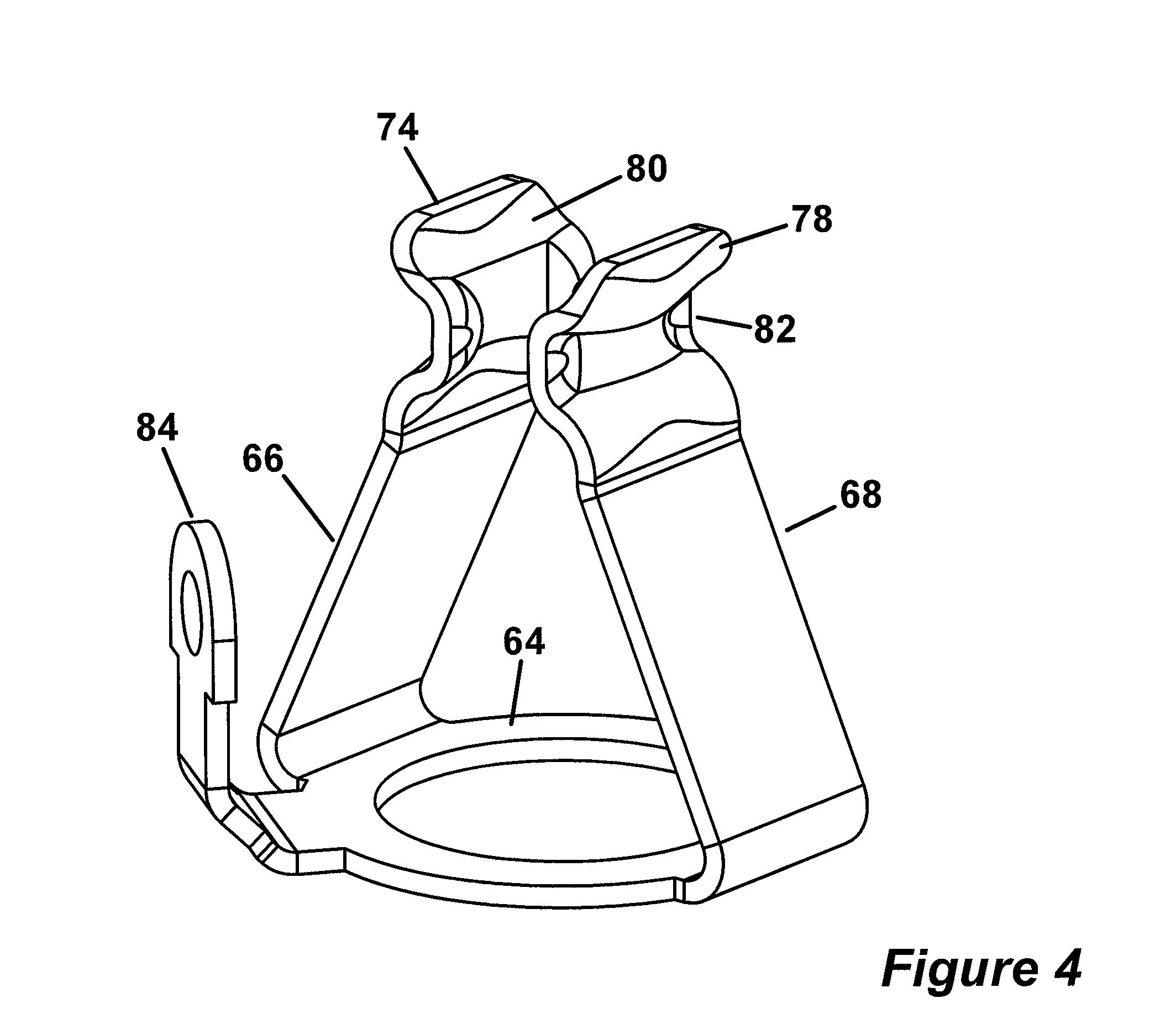

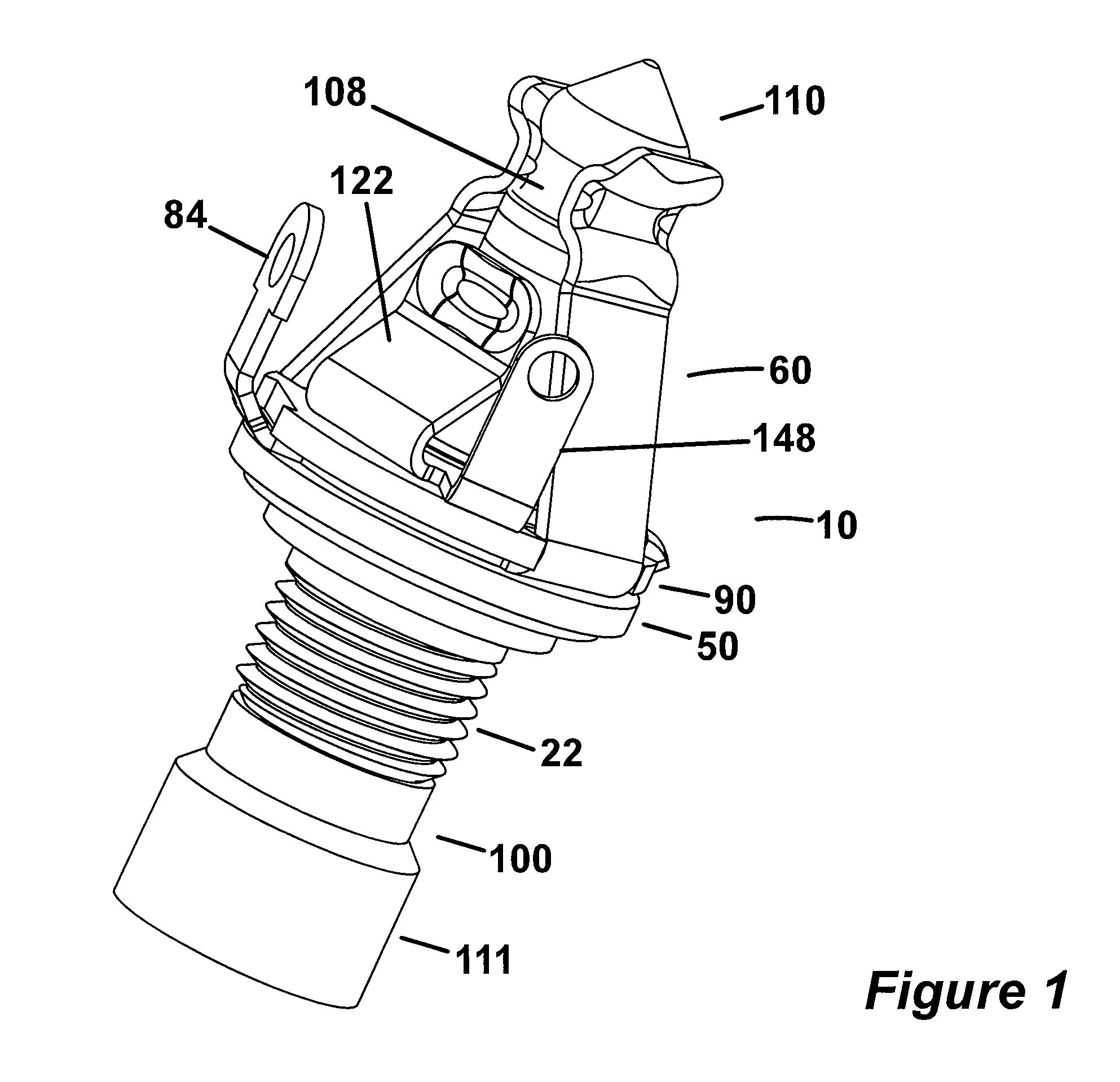

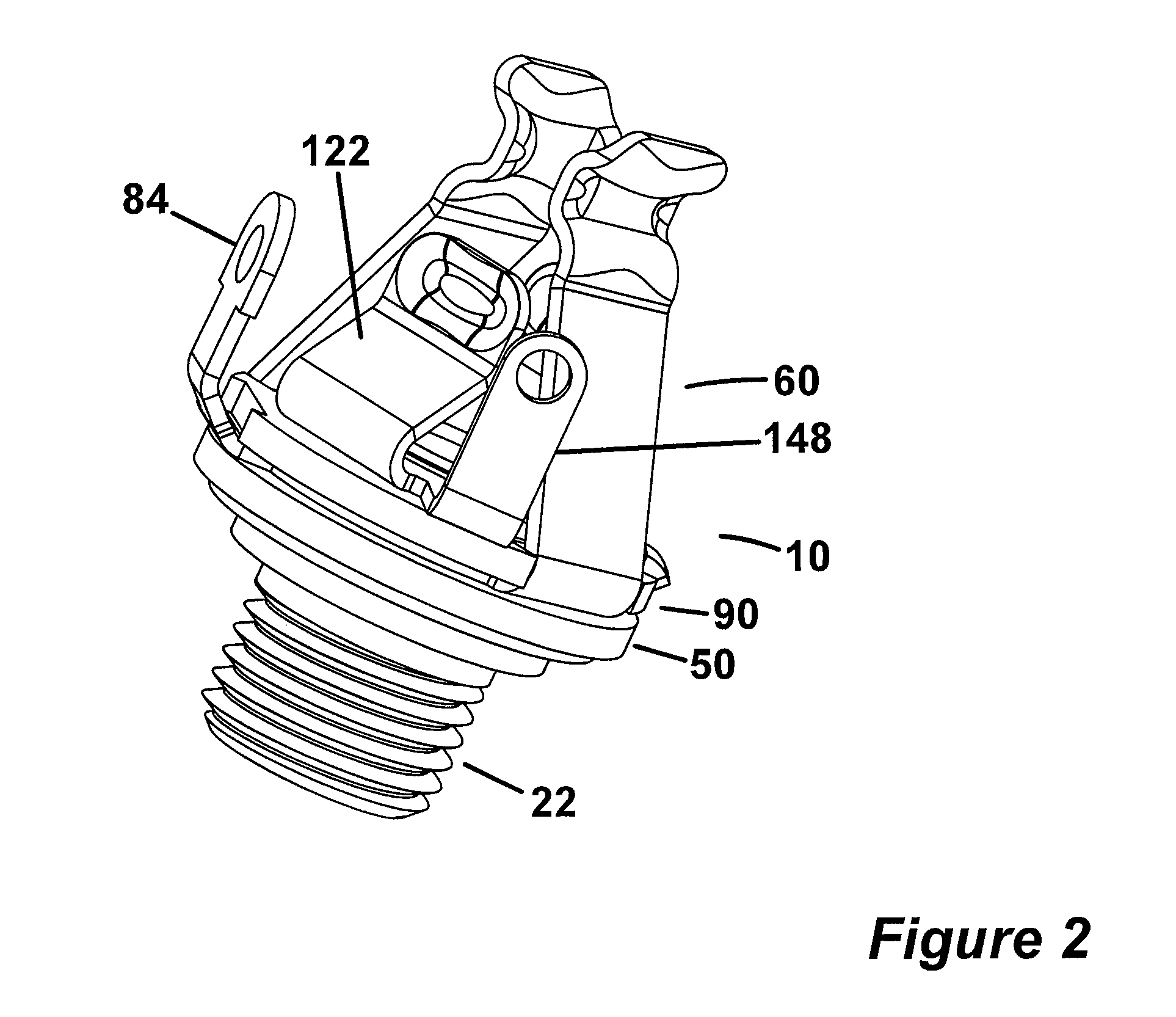

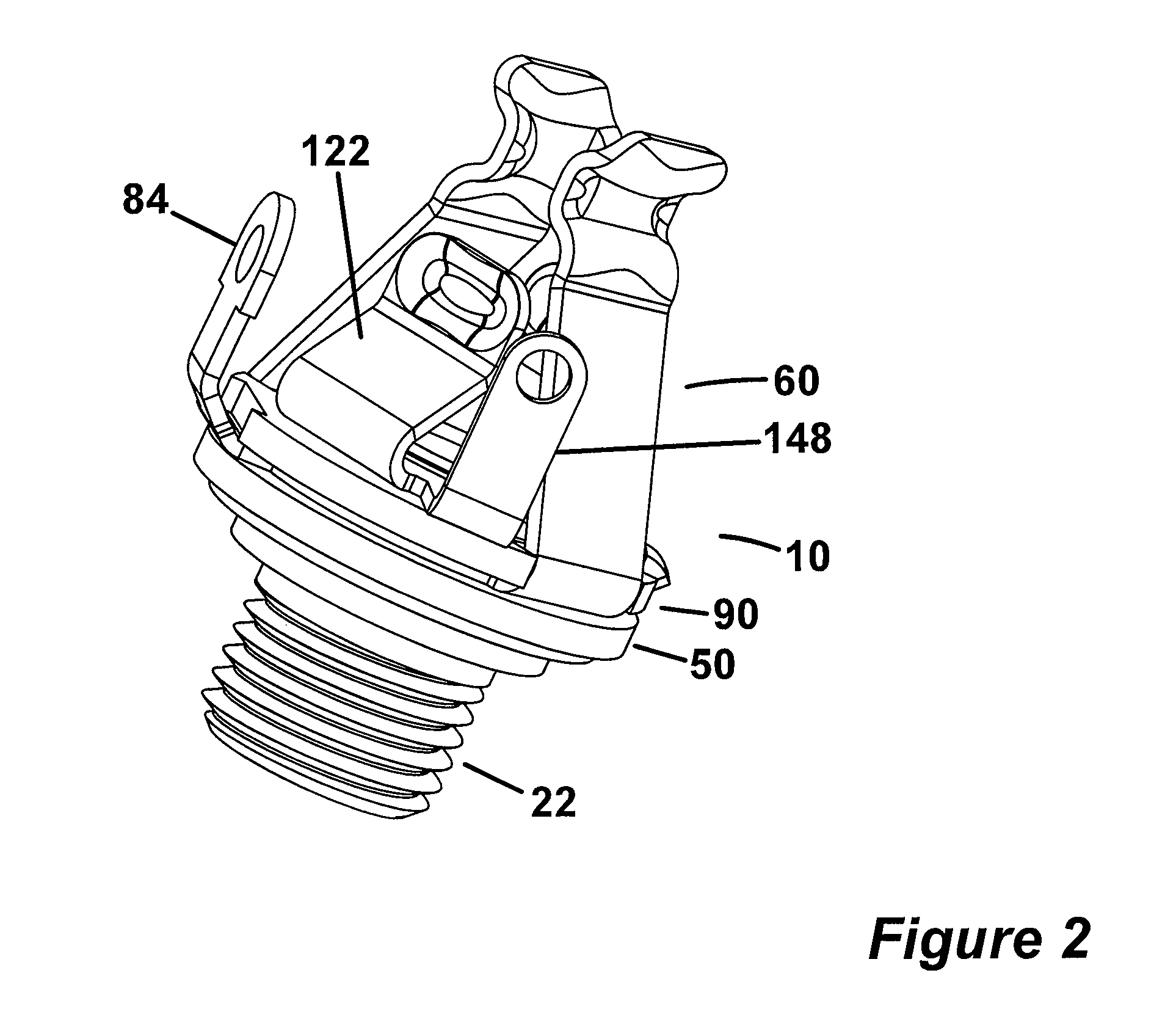

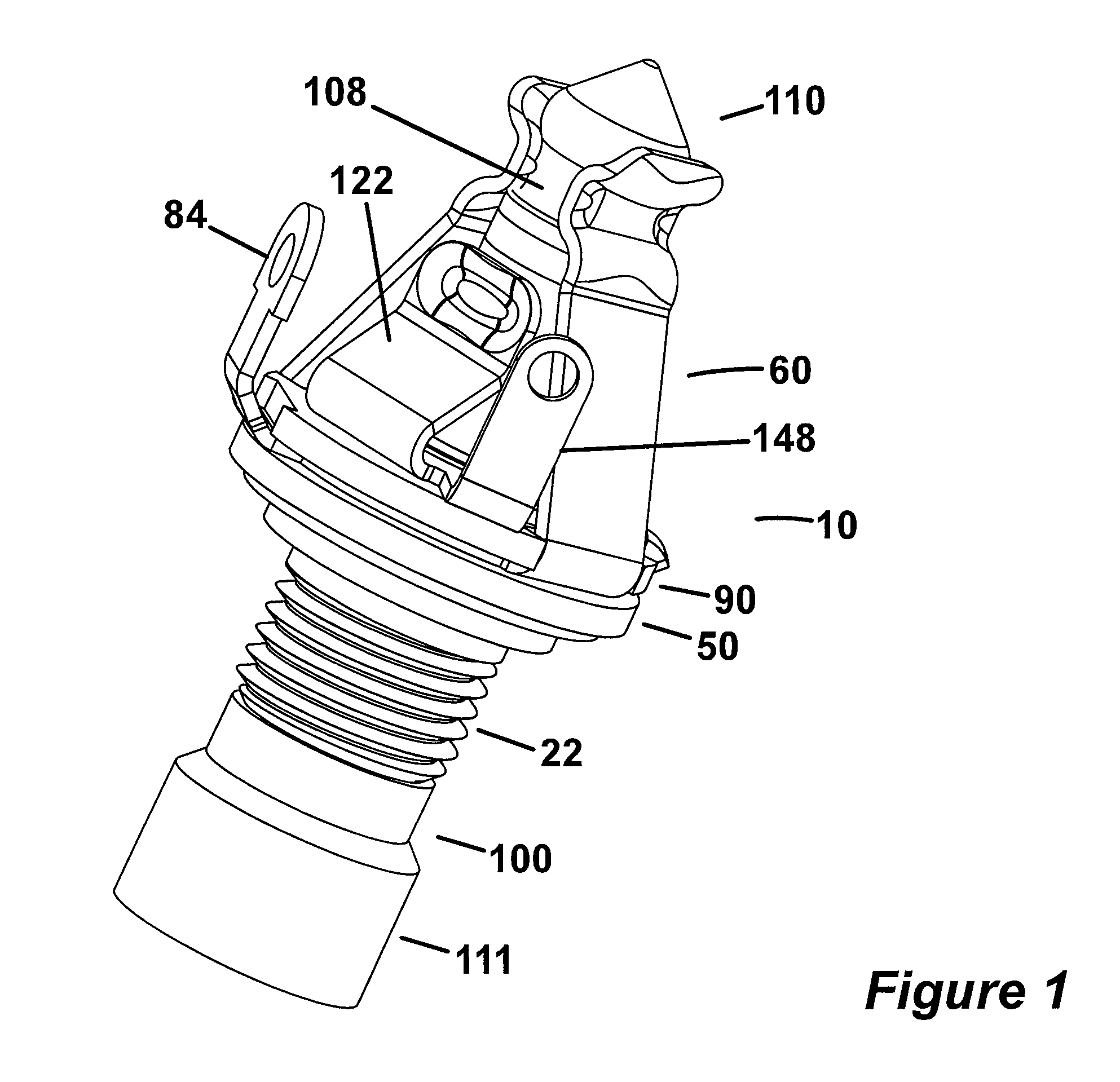

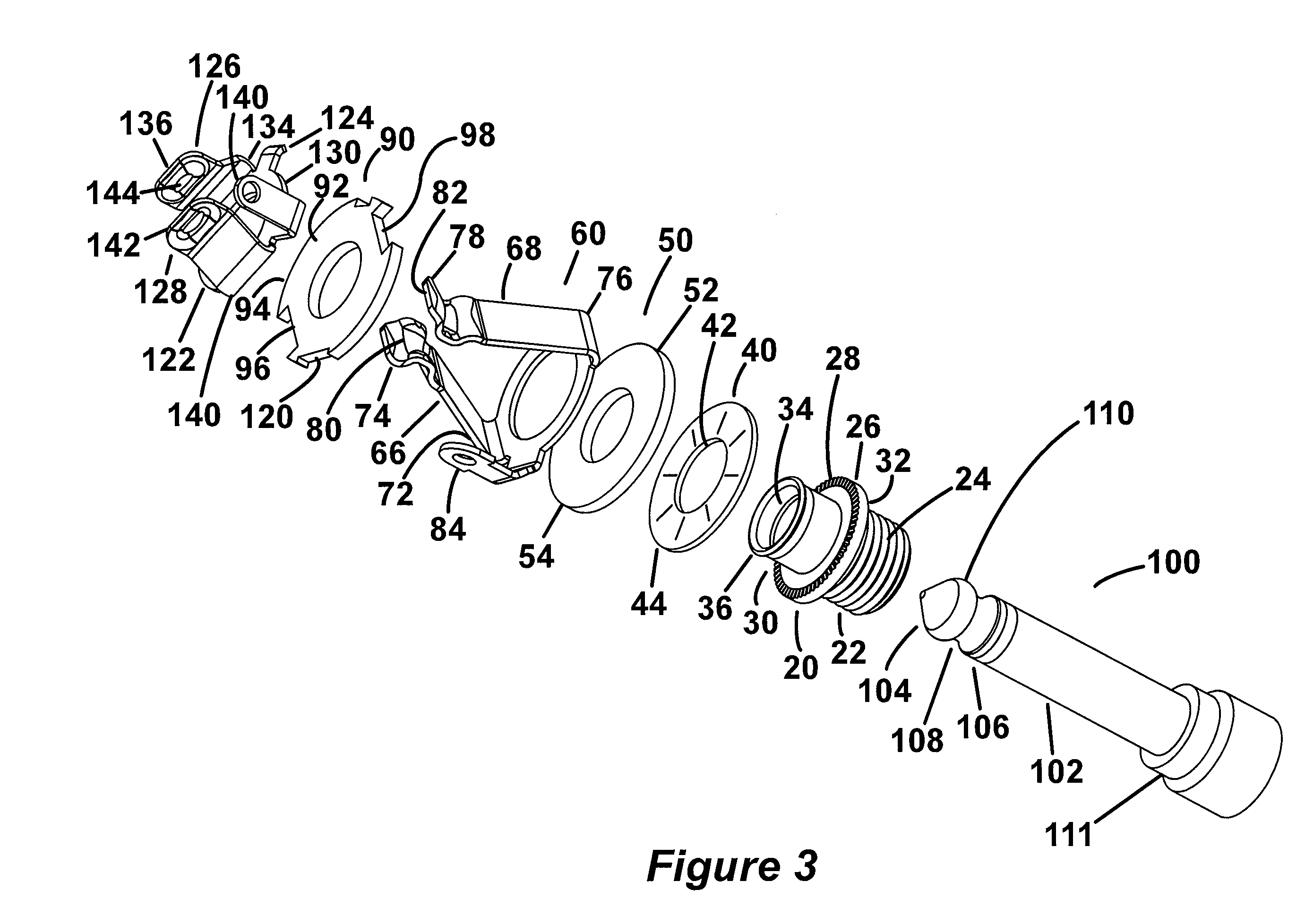

что то не заметил я, в новом разъеме хорошего контакта земли, его конструкции нет на фото, и подробных чертежах, для активных звукоснимателей это важно.


Вложения

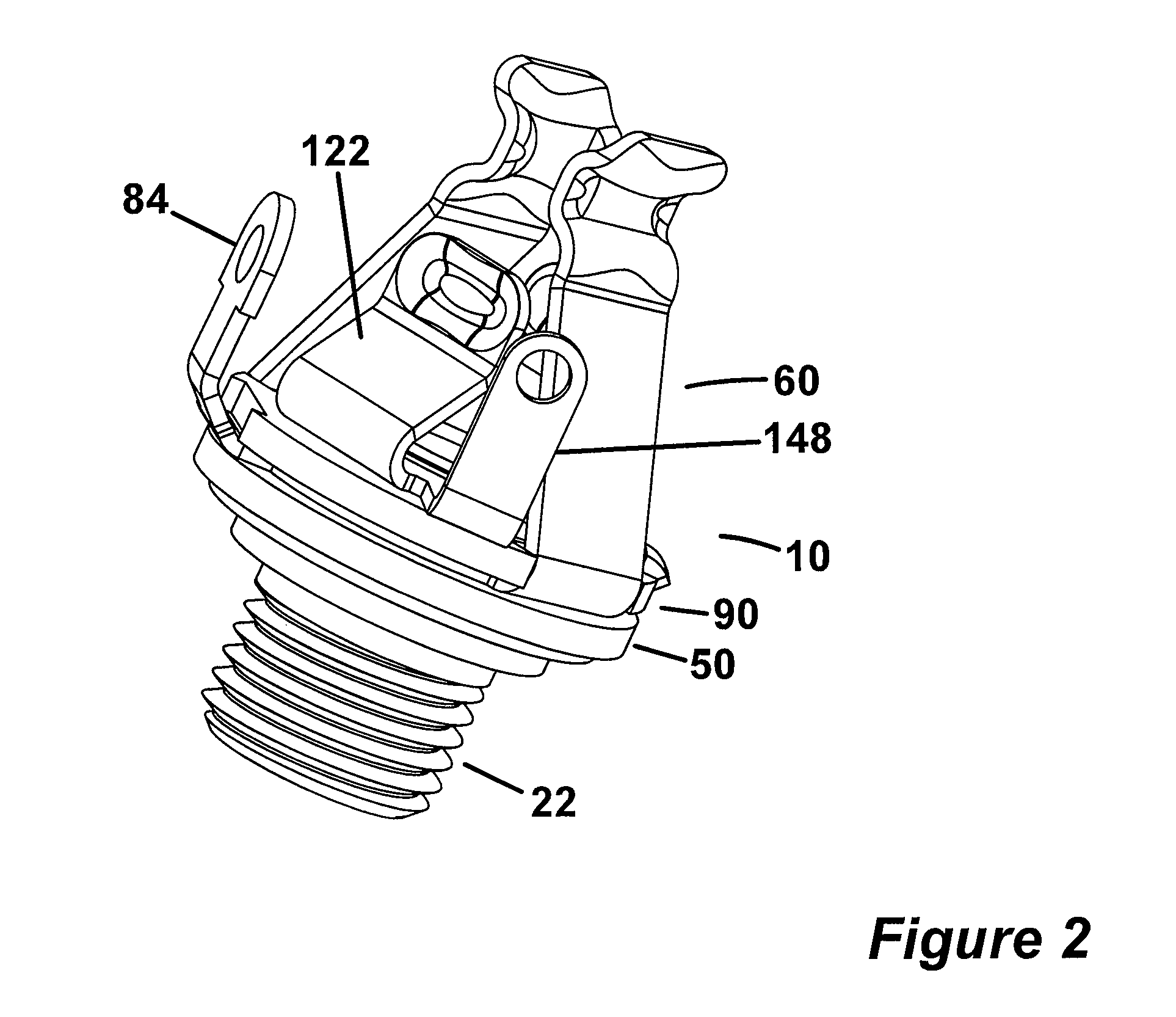

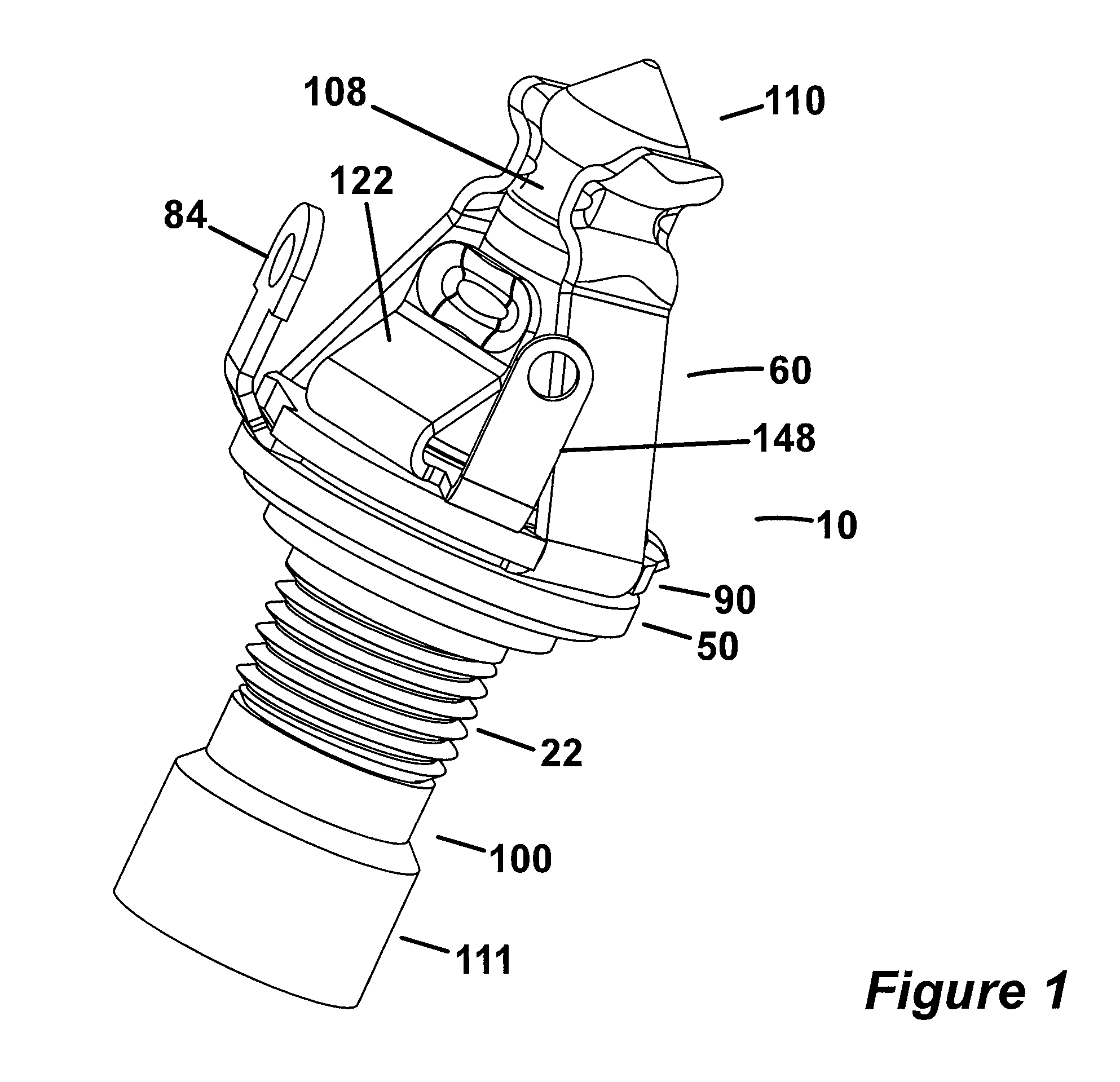

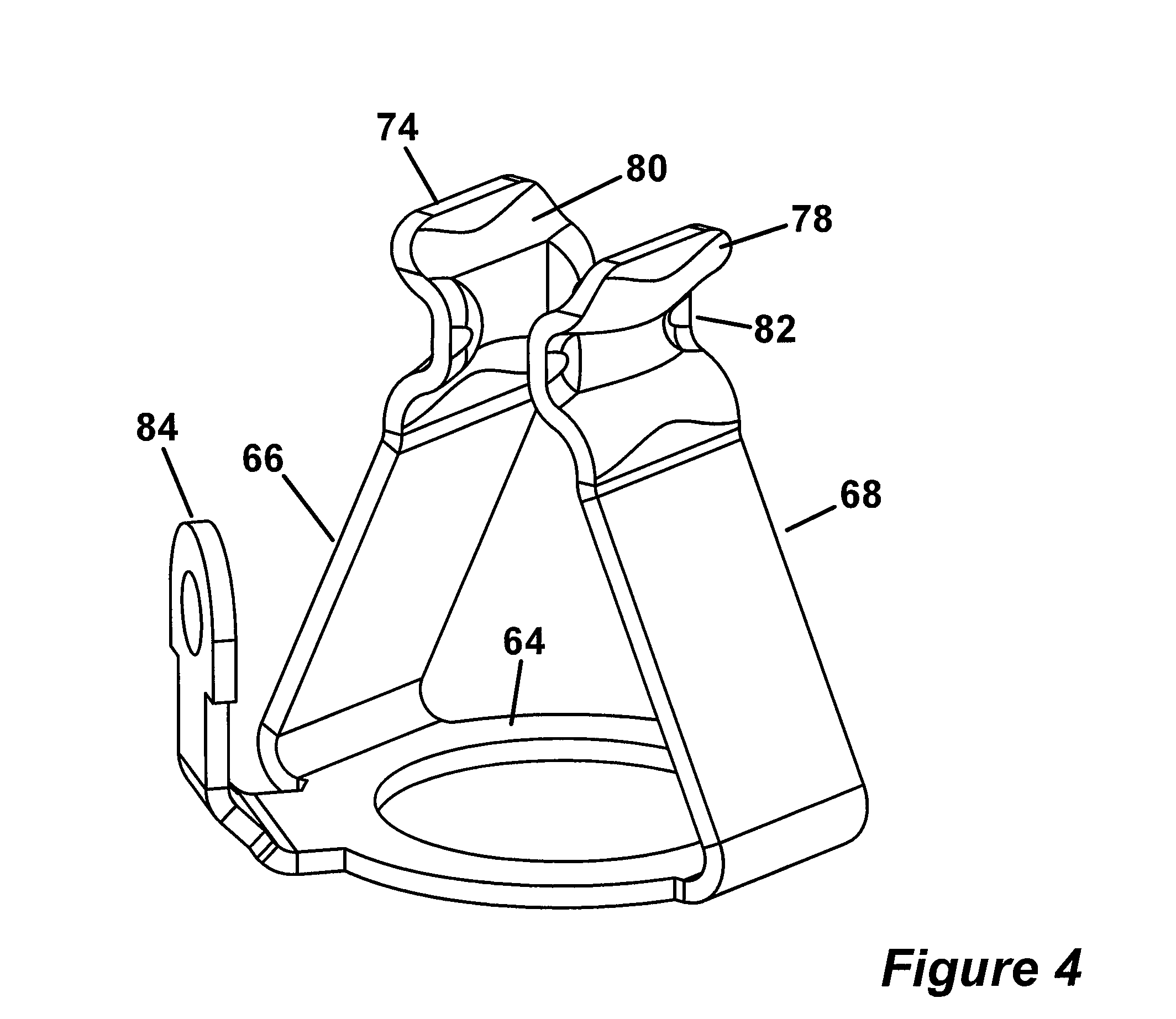

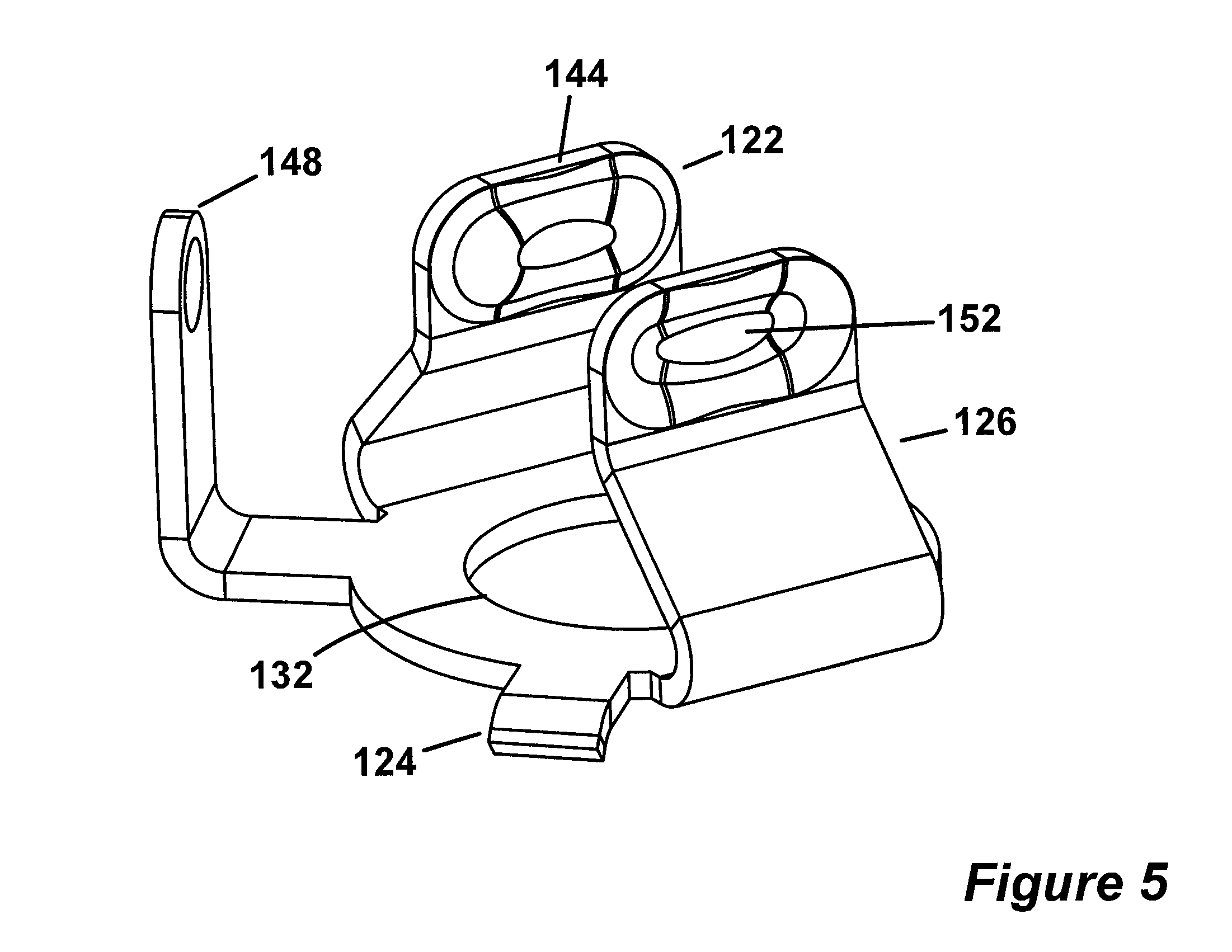

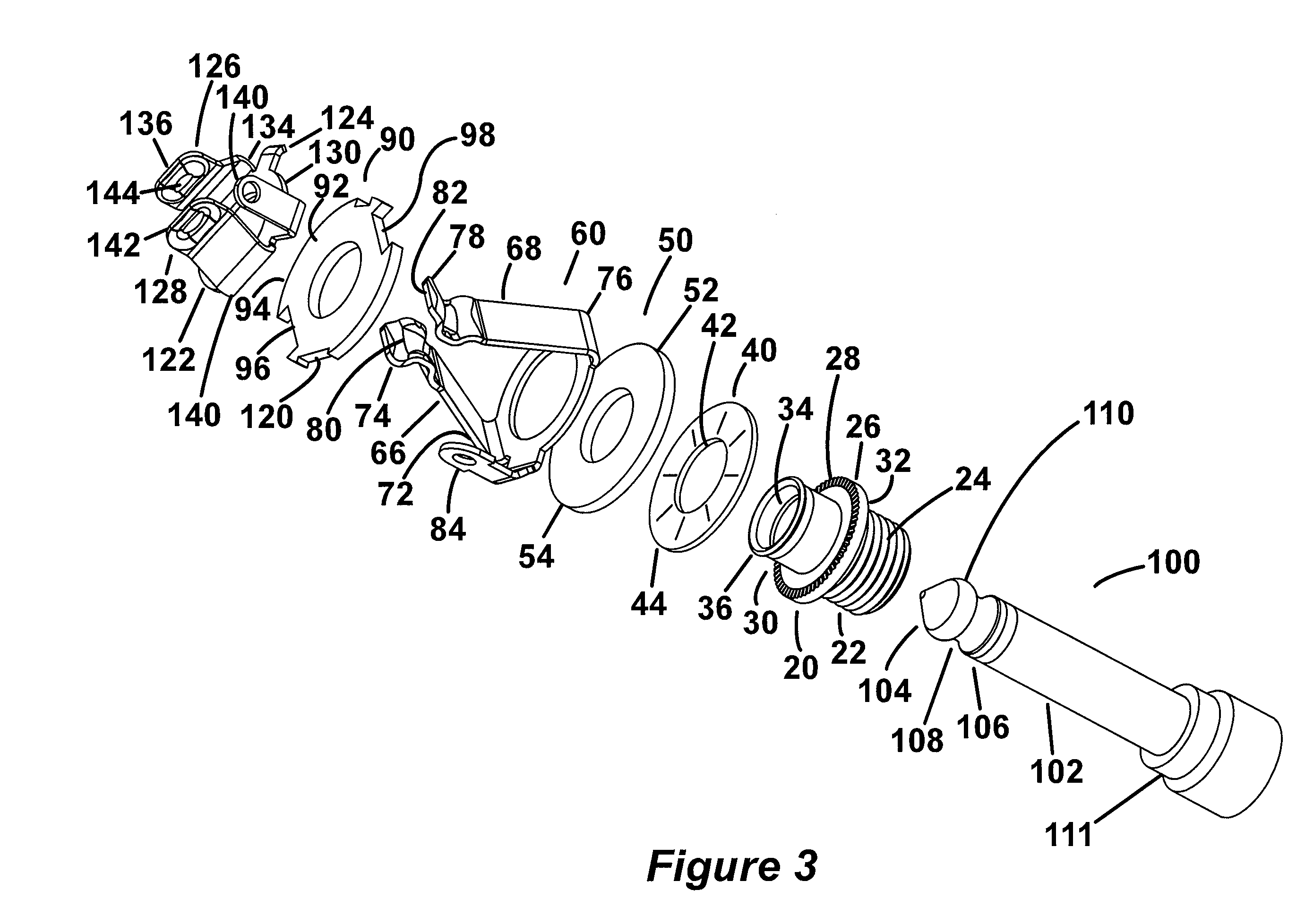

  • US09680264-20170613-D00001.png
    37,7 KB · Просмотры: 325
  • US09680264-20170613-D00002.png
    32,3 KB · Просмотры: 314
  • US09680264-20170613-D00003.png
    53,2 KB · Просмотры: 292
  • US09680264-20170613-D00004.png
    27,6 KB · Просмотры: 309
  • US09680264-20170613-D00005.png
    26,6 KB · Просмотры: 299
  • US9680264.pdf
    US9680264.pdf
    803 KB · Просмотры: 261
моно 350 руб, стерео 462 руб + доставка по России 250 руб http://guitarparts5150.ru/Razemy-jack-Razemy-dzhek-panelnye-c-27_37_462.html, что доступно к заказу - то в наличии, имел с ними дело - заказывал переключатель - пришло за два дня с момента заказа, по России.

  • Like
Реакции: Aliot
А чем не нравится стерео гнездо джека? Два земляных контакта - штанина и кольцо, и вся проблема люфта решена!

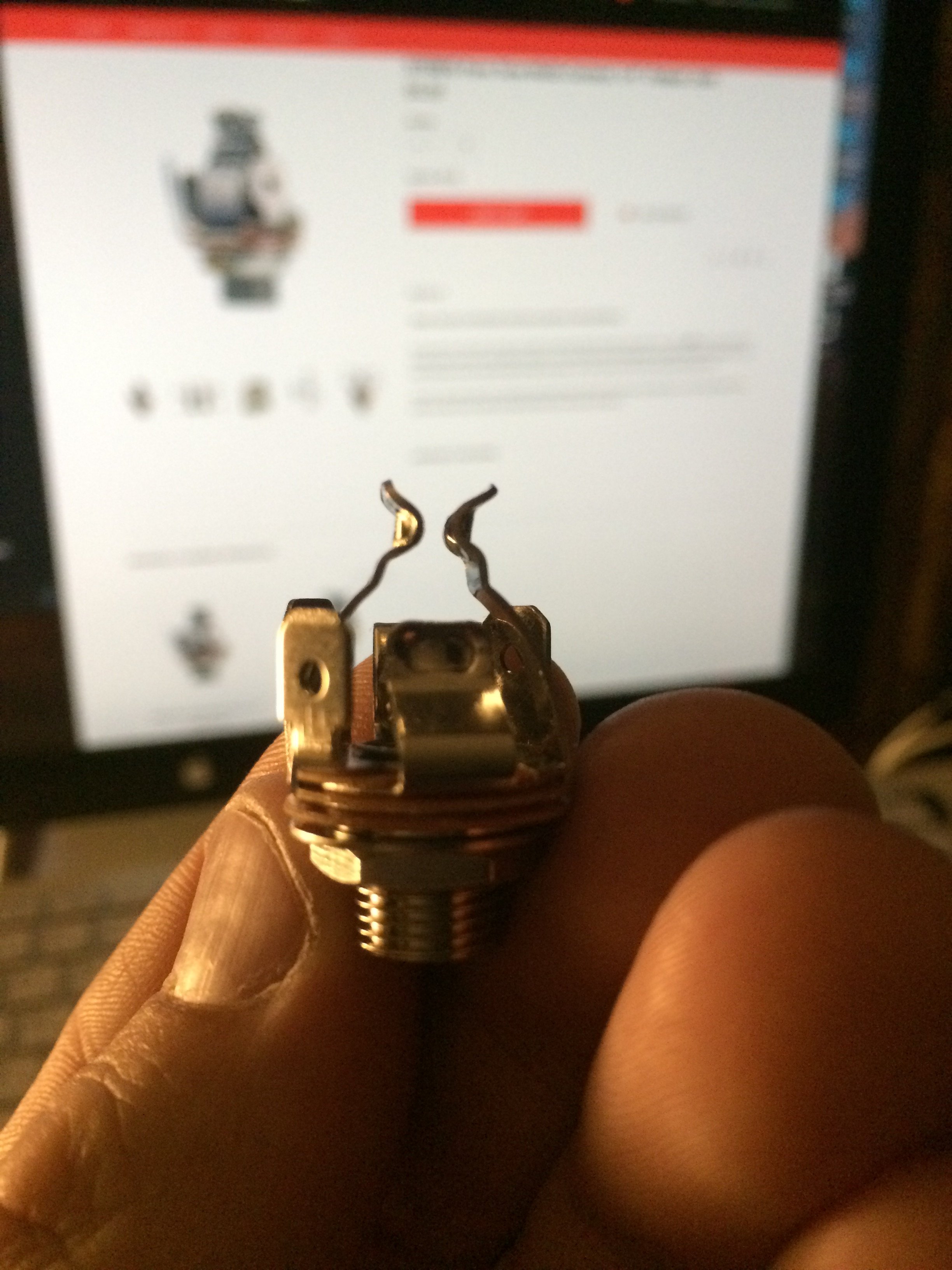

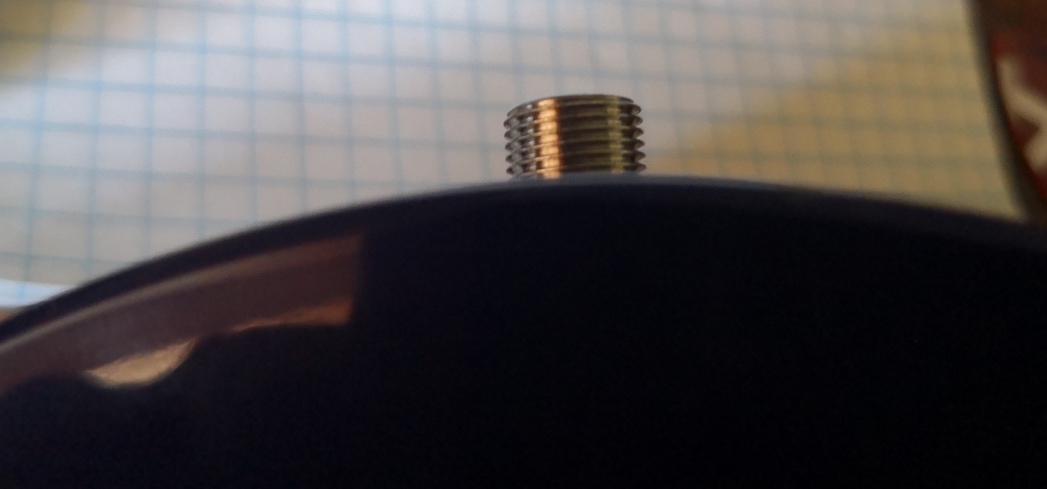

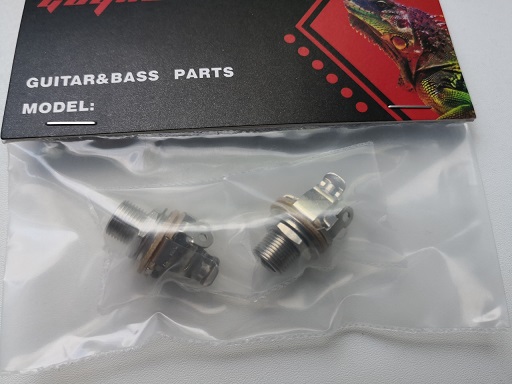

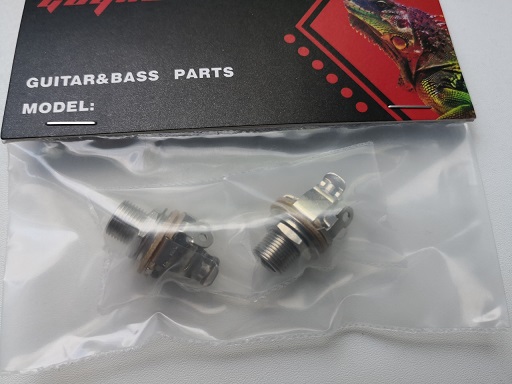

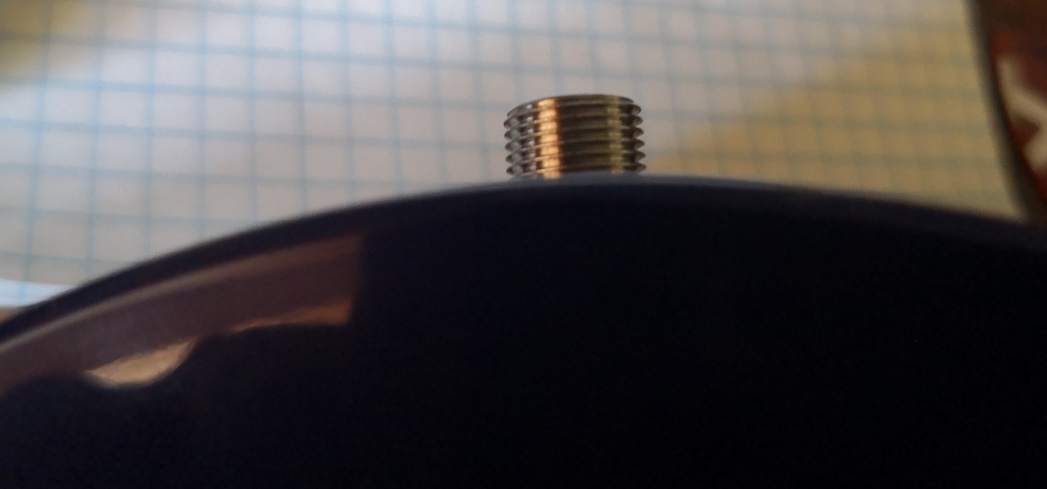

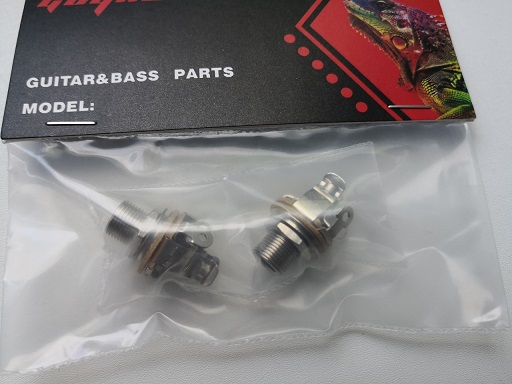

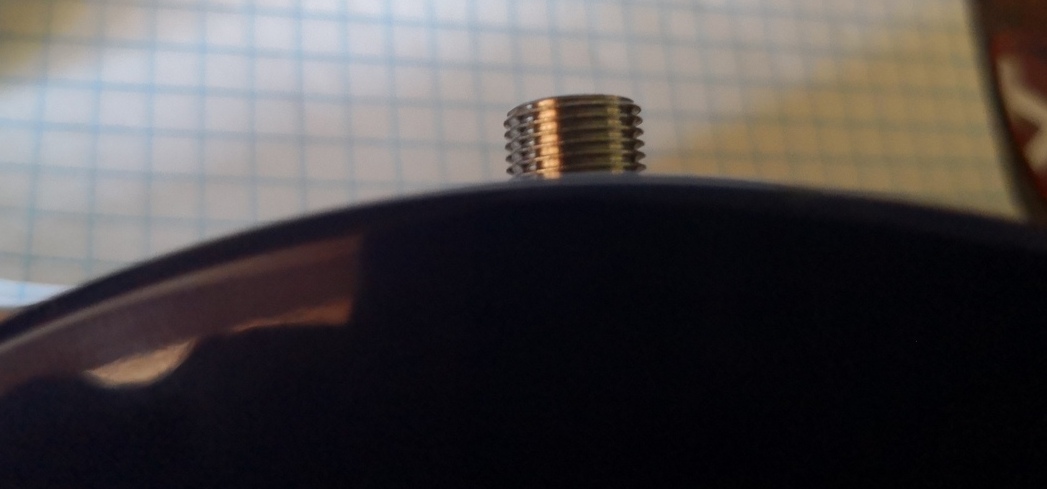

Приехали два разъёма. Держит джек уверенно и достаточно крепко. Под распайку только два вывода, на верх tip припаял выход, минус на кольцо ring туда же и sleeve, наверное правильно, думаю может sleeve убрать, оставить только минус? Хотя всё работает правильно. Паяется хорошо. Выпирает резьба из гнезда но не критично.


Вложения

  • dxyAGgw5jk4.jpg
    58,7 KB · Просмотры: 303
  • pssI6ffAm20.jpg
    97,2 KB · Просмотры: 308
Последнее редактирование:
А чем не нравится стерео гнездо джека? Два земляных контакта - штанина и кольцо, и вся проблема люфта решена!
болтается, пропадает контакт, бесит.
это китай-бабай какой-то?
покупал на али, с оригиналом не сравнивал.

Последнее редактирование:
@Min.ka72 напомнил лайком об этой теме. Отписываюсь спустя год.

Полет на двух инструментах отличный, ни единой проблемы в самых суровых условиях, забыл, что такое щелчки, шумы и дисконнект сигнала.

  • Like
Реакции: SerGoL_81 и Min.ka72
Сегодня пробовал один фус ручной сборки из США. Скажем так, не дешевый. Включаю - не-ра-бо-та-ет. Снимаю крышку и сразу вижу недопаянный провод к кнопке вкл-выкл. Прилепил - ожило. Припаялся.
——
Такая история с бутиковыми из США чрез «ибайсвойкошелек». :)
(О контактах и поэтому здесь)
