Логопериодическая антенна (ТВ DVB T2)

[megamediacreative]

Коллеги связисты ! @Long, @digilab2 and other! Ребя, подскажите, а надо ли изолировать такую антенну от стальной (заземлённой) мачты? Нигде на снимках вроде не изолирована, продавцы не шарят, я всё забыл к стыду своему.. Хочу на даче сделать хорошую антенну для DVB T2, чтоб родители наслаждались.

Спасибо!



[digilab2]

-а вы уверены что для цифры такая нужна , по моему это обычная дециметровая
-изолировать по моему надо, на мачту кусок термоусадки надеть- самый простой вариант, ну или тряпичной изолентой по дедовски



[mitinglas]

Цифра же за 25-31 каналах ДМ и сидит!



[megamediacreative]

а вы уверены что для цифры такая нужна , по моему это обычная дециметровая

Обычная дециметровая и нужна:

http://technolog.pp.ua/elektro/24-chastoty-tsifrovykh-kanalov-dvb-t2.html
http://technolog.pp.ua/elektro/24-chastoty-tsifrovykh-kanalov-dvb-t2.html

Спойлер: Список каналов DVB T2

21 канал 474 МГц 46 канал 674 МГц
22 канал 482 МГц 47 канал 682 МГц
23 канал 490 МГц 48 канал 690 МГц
24 канал 498 МГц 49 канал 698 МГц
25 канал 506 МГц 50 канал 706 МГц
26 канал 514 МГц 51 канал 714 МГц
27 канал 522 МГц 52 канал 722 МГц
28 канал 530 МГц 53 канал 730 МГц
29 канал 538 МГц 54 канал 738 МГц
30 канал 546 МГц 55 канал 746 МГц
31 канал 554 МГц 56 канал 754 МГц
32 канал 562 МГц 57 канал 762 МГц
33 канал 570 МГц 58 канал 770 МГц
34 канал 578 МГц 59 канал 778 МГц
35 канал 586 МГц 60 канал 786 МГц
36 канал 594 МГц 61 канал 794 МГц
37 канал 602 МГц 62 канал 802 МГц
38 канал 610 МГц 63 канал 810 МГц
39 канал 618 МГц 64 канал 818 МГц
40 канал 626 МГц 65 канал 826 МГц
41 канал 634 МГц 66 канал 834 МГц
42 канал 642 МГц 67 канал 842 МГц
43 канал 650 МГц 68 канал 850 МГц
44 канал 658 МГц 69 канал 858 МГц
45 канал 666 МГц



[digilab2]

- вы правы наверное , но я какие то японские "эффективные" видел как то они по другому смотрелись



[Stephan Vasylyshyn]

@megamediacreative, резину с автошины между антенной и трубой. Изоляция + ветер не провернет если крепление ослабнет. Но лучше граверные прокладки и контрогайки. Это уже пока труба не продырявится, о чем, к стати, также следует побеспокоиться. Если в землю, значит надёжная покраска или солидолом ещё подмазать. Верх трубы закупорить.
Забыл, иногда от птиц ещё что-то там из проволоки цепляют, чтобы на антенну не садились.



[Bobo_Vas]

)))
Не надо изолировать!

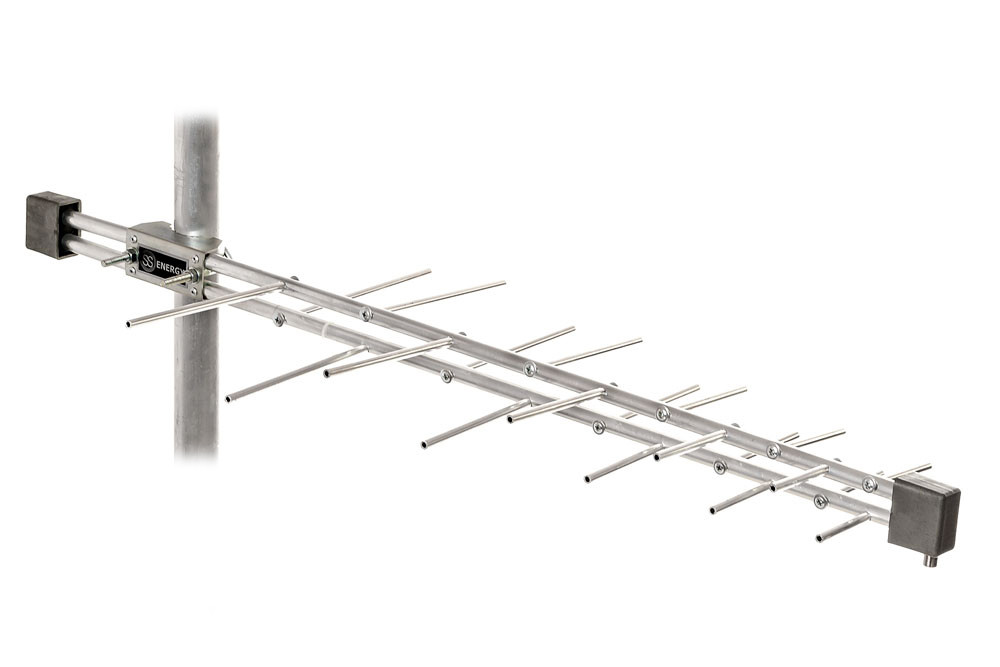

Антенна является гальванически замкнутой по входу, что обеспечивает дополнительную грозозащиту и защиту от статики. Кроме того это даёт ещё некоторое снижение уровня шума. Сигнал тут снимается вон с той коробочки впереди антенны (правее на фото).
И для DVB-T2 желательно применять именно такие, гальванически замкнутые по входу. Дело в том что в DVB-T2 тюнерах входной чип тюнера очень чувствителен к статике и повышенным уровням сигнала. Поэтому там даже защитные диоды ставят, но не всегда. "Поджаренные" чипы сразу теряют чувствительность или полностью глохнут.



[megamediacreative]

Сигнал тут снимается вон с той коробочки впереди антенны (правее на фото).

а что в той коробочке? Дроссель какой-то? Или просто контактная пара? Нигде не нашёл почему-то толковой схемы..



[Bobo_Vas]

Если по умному, то там должен быть ВЧ-трансформатор на ферритовом колечке или чем то подобном. Ну и есесьно клеммы или контакты куда кабель подключать.



[Rst7]

подскажите, а надо ли изолировать такую антенну от стальной (заземлённой) мачты?

Ни в коем случае не изолируйте! Это грозозащита. Место короткозамкнутой перемычки со стороны минимума излучения от самого длинного вибратора - 0.18лямбда_макс, если мне не изменяет память.



[Andruha]

Офф....Если мачта не далеко, можно уверенно ловить весь мультиплекс на 50 см обычного тв кабеля, 25 см надо зачистить.
У меня дома кабельное иногда отваливается, изготовил такой девайс, на втором этаже, внутри квартиры - ловит всю цифру.
До вышки км около 5 и не прямая видимость.



[Oksokvosean]

Антена самая крутая для дальнего приёма... В 80-х ещё пробовал сам делать такую. У нас четыре перед. вышки ЦТ, но все один мультиплекс передают... А за 60 км - оба, т.е. 20 каналов ЦТ. Такая ант. (желательно с усилком) и ещё рефлектор сзади (с этим справляются усы метрового диапазона) берёт всё, даже в непогоду сигнал не рвёт...



[presly]

Коллеги, ЕМНИП DVB разпространяется вертикальной поляризацией, а на картинке - для горизонтальной, по крайней мере у нас (в Болгарии) так.
Может быть антену лучше повернуть на 90 градусов?



[Bobo_Vas]

Может не во всей Болгарии, а где-то конкретно. Тому могут быть различные объективные причины, например обилие занятых каналов на ДМВ, или какие-то др. соображения.
А у нас в России всё телевидение преимущественно распространяется с горизонтальной поляризацией. Почему? Потому что в основном все промышленные помехи, создающиеся промышленными устройствами, автомобилями и прочее, отражённые от стен зданий, деревьев и прочего имеют вертикальную поляризацию, просто потому что вертикальных поверхностей в городах больше, стены домов, деревья... Но при обилии занятых каналов могут делаться исключения, и соседние близкорасположенные каналы могут иметь разную поляризацию.
А вообще подобная антенна она избыточна для DVB-T2. Она широкополосная, расчитана на охват всех диапазонов ДМВ и потому работает гарантированно в разных городах на разных каналах. Зная частоту потока в своём городе достаточно сделать простенькую рамку или бабочку или ... соразмерную этой частоте.
На ДМВ кстати, при распространении волн с разными поляризациями, величина напряжённости поля меняется незначительно, так что при использовании с ТВ на это можно и плюнуть.



[megamediacreative]

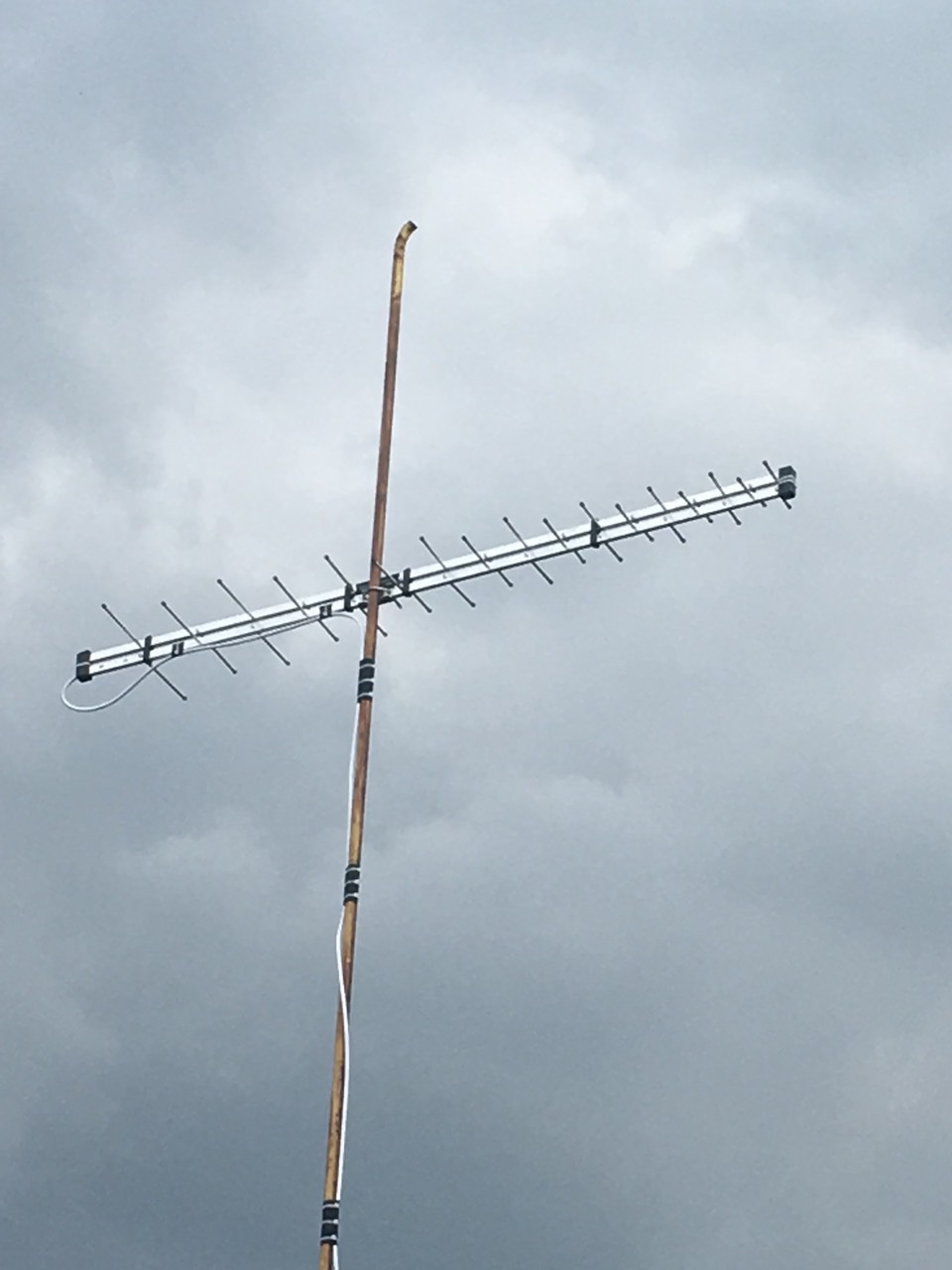

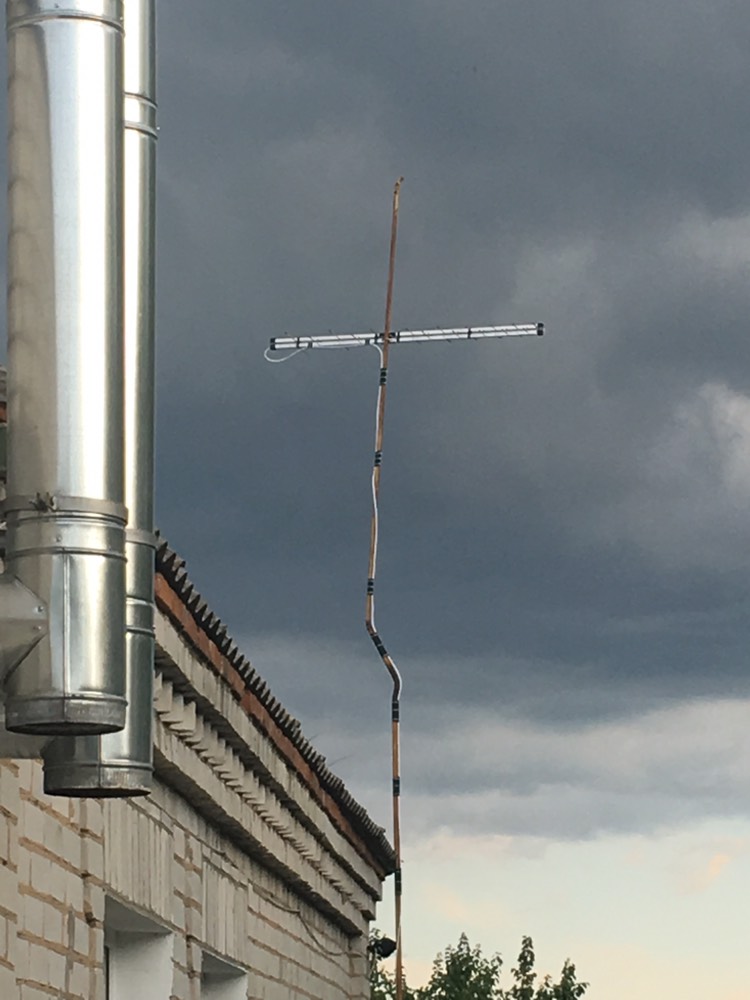

У нас горизонтальная)) Всё в порядке, антенну смастерил, родители счастливы! 55 км от телевышки уверенный приём DBV T2 (уровень сигнала 60-65%, качество сигнала 100%), родители счастливы, всем большое человеческое спасибо за помощь!

PS. Кстати, антенна длинная, метра полтора, поэтому крепление сделано в центре масс, а не в конце, как обычно. Это грамотно, хоть и алюминиевая, а всё равно вес имеет. И! Крепление к мачте сделано только за нижнюю (земляную) штангу, то есть мачта не замыкает штанги в этом месте между собой. Понятно, что в конце антенны там всё равно, ведь штанги там замкнуты, а здесь вот как хитро. Крупно сам узел забыл сфоткать, но на первом снимке можно разглядеть.
