Коммутация в радиостудии.

[VicPal]

куда вы собрались барабанную установку пихать ?! ей объём нужен, он у вас есть ?

Конкретно в этой студии ударную установку писать, пожалуй, не буду. Объёма в дикторской действительно маловато: 2,37-2,1м, высота большая, 4-5м, но есть фальшпотолок из перфорированных гипсовых плит на высоте приблизительно 2,4. Разве что отдельные инструменты, перкуссию. Но, если придётся записывать ансамбль в зале, много входов не помешает. Что скажете об актуальности конкретно связки Tascam 1800 - LSCh?

соберите хотя бы пару панелей на стены или для распайки коммутации возьмите neutrik, а не с радиорынка.

Панели в процессе Точнее не панели, а мягкие басовые ловушки в углы. У меня есть годная для этой цели ткань и достаточно кусочков поролона и лоскутов ткани, чтобы пошить. Хочу что-то вроде этого https://www.sweetwater.com/store/detail/UABTBG--ultimate-acoustics-ua-btb-bass-trap-pair
Может кто посоветует как рассчитать их размеры и пропорции?

Думаю, что по надёжности и качеству контакта рамка коммутаторная РКГ-10 - весьма хороший вариант. А на кабелях разъемы у меня качественные (в основном Hicon, Amphenol, Neutrik + пара Switchcraft).
[DOUBLEPOST=1525462752][/DOUBLEPOST]Кабель питания будет подводиться в дикторскую отдельно от звуковых кабелей. Сегодня нашёл, где просверлить, и таки просверлил дырку
[DOUBLEPOST=1525462885][/DOUBLEPOST]

у нас на работе постоянно принтер отваливался через удлинитель, у товарища дома камера logitech с встроенным микрофоном даёт шум на этот микрофон через удлинитель.
могу ещё примеров вспомнить, но суть понятна.

пожалуй, соломоновым решением будет проложить и USB-кабель и USB-удлинитель.
[DOUBLEPOST=1525463105][/DOUBLEPOST]

самому мотать не обязательно это я так ради экономии, заказывается- мотают
хренова туча фирм

Дайте, пожалуйста, ссылку, где можно прочитать о разделительных трансформаторах, которые Вы имеете ввиду.



[digilab2]

Дайте, пожалуйста, ссылку,

-а вы где физически , у вас на лейбаке адреса нет



[VicPal]

Я в Украине. Но это не так уж важно. Думаю, здесь тоже можно найти где купить или заказать трансформатор. Для начала хочу разобраться что это и как это работает.



[ZLoDAY]

- "медики"/"медяки"- медиаконверторы.
-удалённый сайт - не местная площадка с возбудителем и FM/AM усилителем
- "процессор" = FM процессор (Omnia, Orbam, DSPX, etc)
-"регионы по выделенным транзитам" даже не буду писать очевидные вещи.
так то да, никогда не сталкивался с IP аудио. только вы светоч тьмы в царстве света.



[ZLoDAY]

с маленьким объёмом будет всё как "в коробке". какая уж запись перкуссии ?
зал имеет отношение к вашему вопросу о "коммутации в радиостудии " ?
актуальность связки таскам с чем ?
паралон и ткань до лампочки. пыль собирать будут и показывать вид, не работать. нужен более плотный материал.
сходите на ресурс Смирнова (acoustic.ua), там немного мудрёно, но разложено всё, сходите http://www.doctor-sound.com.ua/ , здесь в более доступной форме.
зы. отвечу за дигилаб : он имел ввиду трансформаторы 1:1, т.е. 220-220 В, это примерно физика класс за 8, только учебники не современные.
смысл в том, что проходя через транс, помехи остаются на одной из обмоток, а за счёт фокуса с индукцией, питание на другой обмотке получается чистым от 98% помех.
но эта штука не спасёт с просадкой напряжения.



[digilab2]

но эта штука не спасёт с просадкой напряжения.

-да конечно, но зато полная гальваническая развязка от сети ( немаловажно), отсутствие постоянки,
насчет помех конечно загнули, но тоже за счет больщой индуктивности и наличия экранирующей обмотки
высокочастотный мусор убирается почти полностью
-да забыл транс 1:1 с экранирующей обмоткой обязательно иначе за счет емкостной связи подавление помех
ухудшится, желательно еще если возможно заказать с пониженой индукцией , это увеличить кол-во витков на 10-20% от расчетных



[VicPal]

Спасибо за пояснения и полезные ссылки!

зал имеет отношение к вашему вопросу о "коммутации в радиостудии " ?

к теме топика имеет косвенное отношение. Например, при наличии большого кол-ва микрофонных входов будет возможность записывать одновременно на несколько разных микрофон с тем, чтобы затем сравнить нюансы звучания каждого из них. Вообще, я не планирую замыкаться на работе только в данной студии, предполагаются записи и в других помещениях тоже.

актуальность связки таскам с чем ?

Long Stereo Channel (я сократил LSCh).

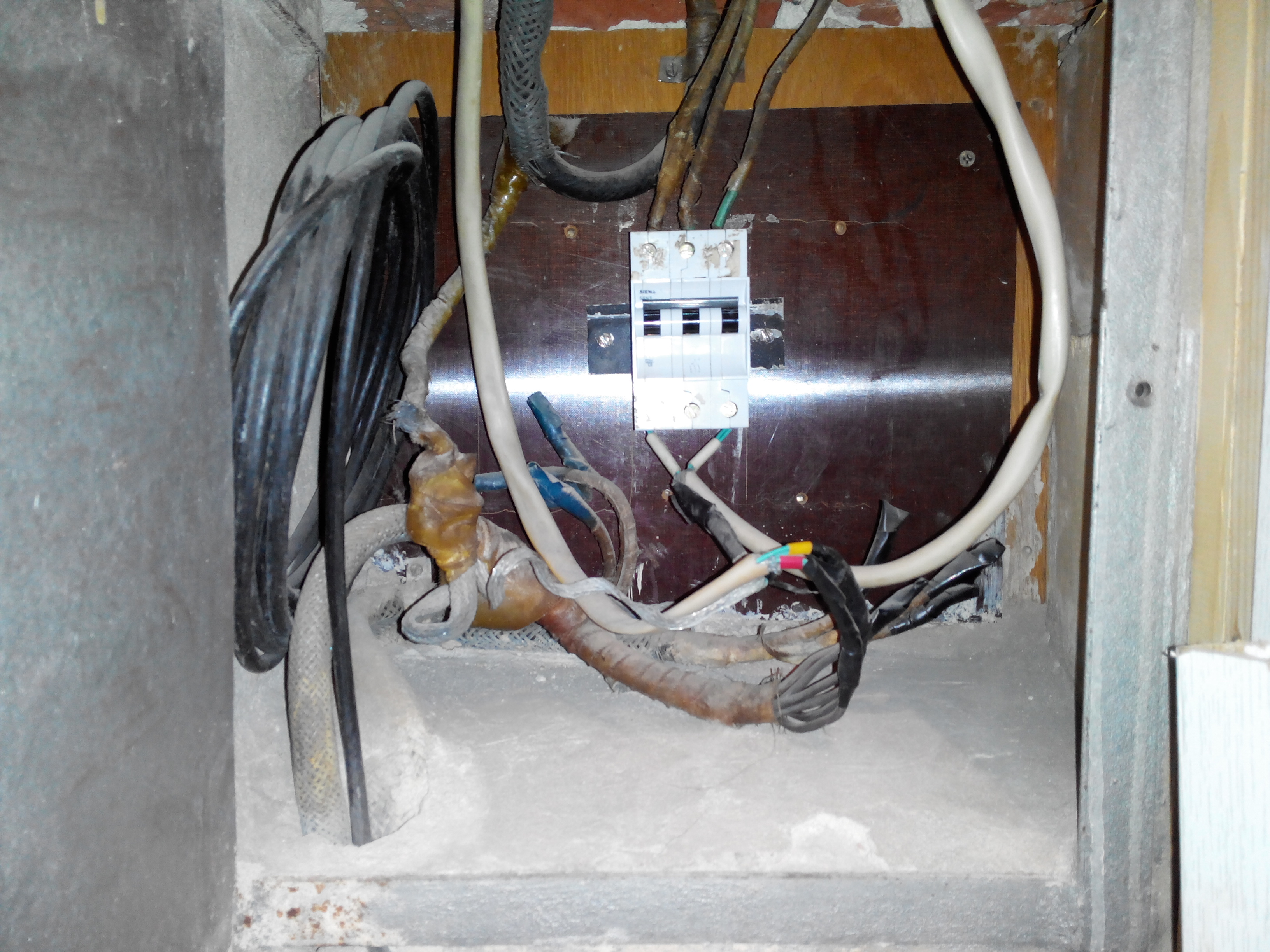

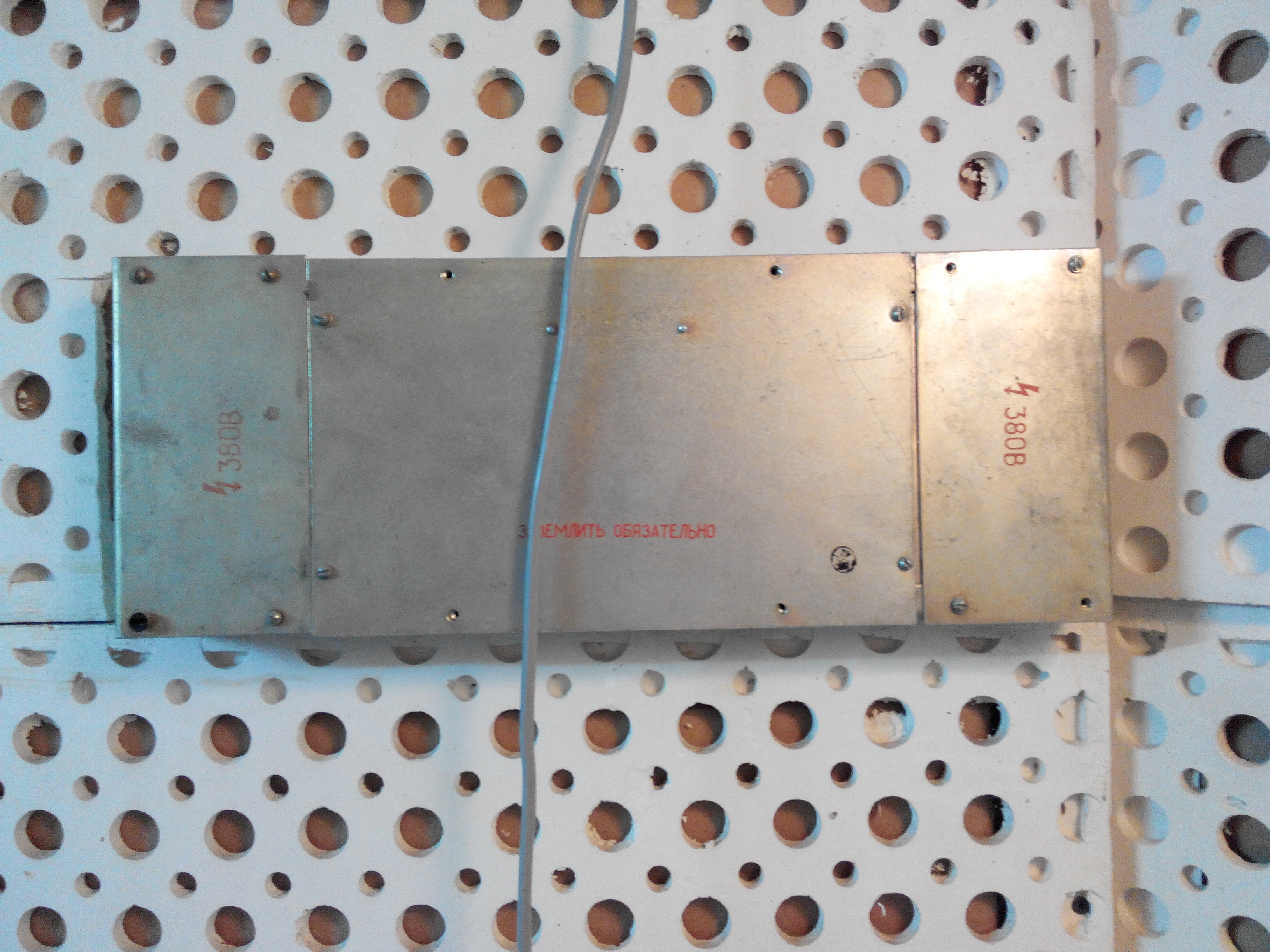

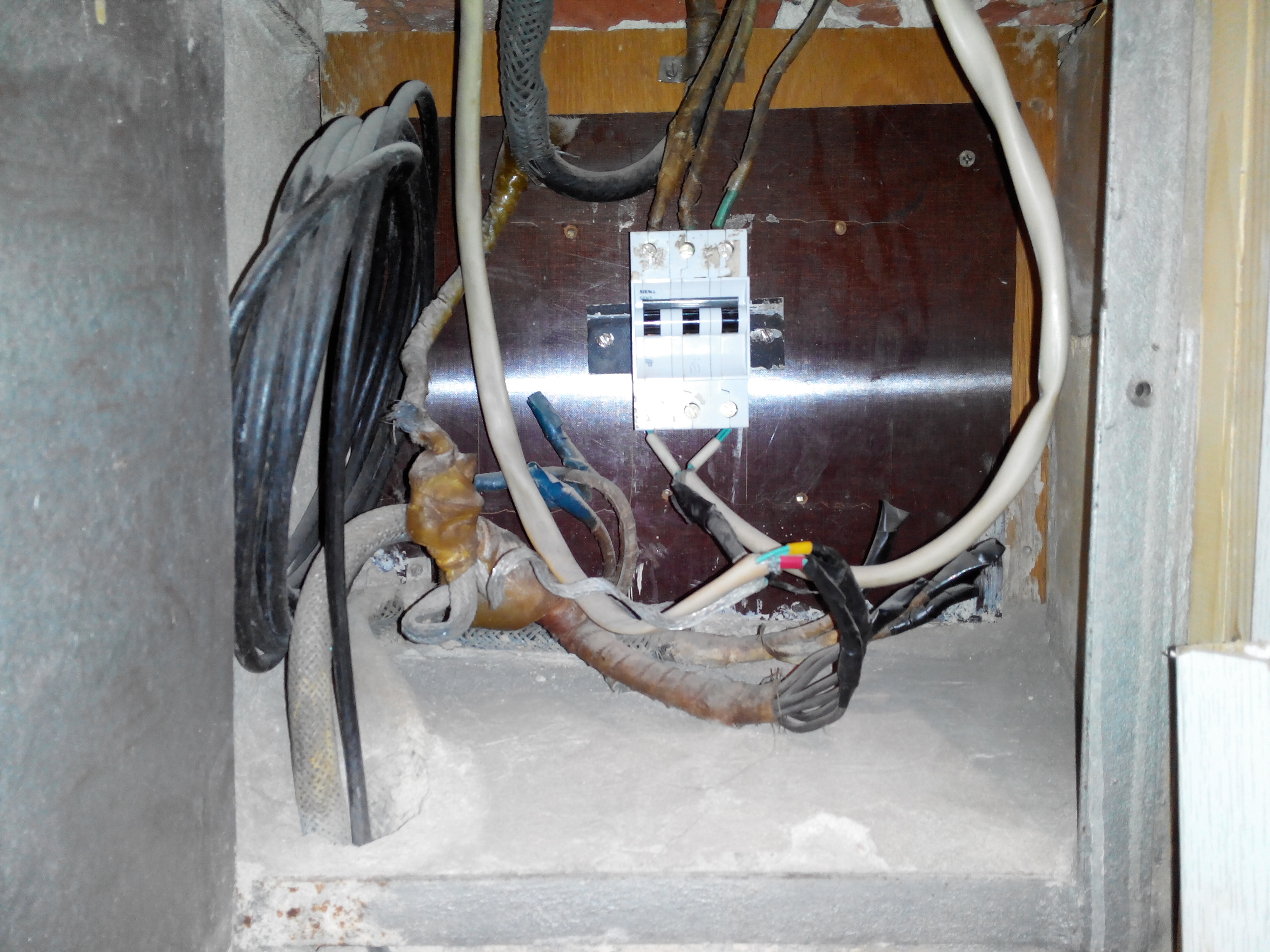

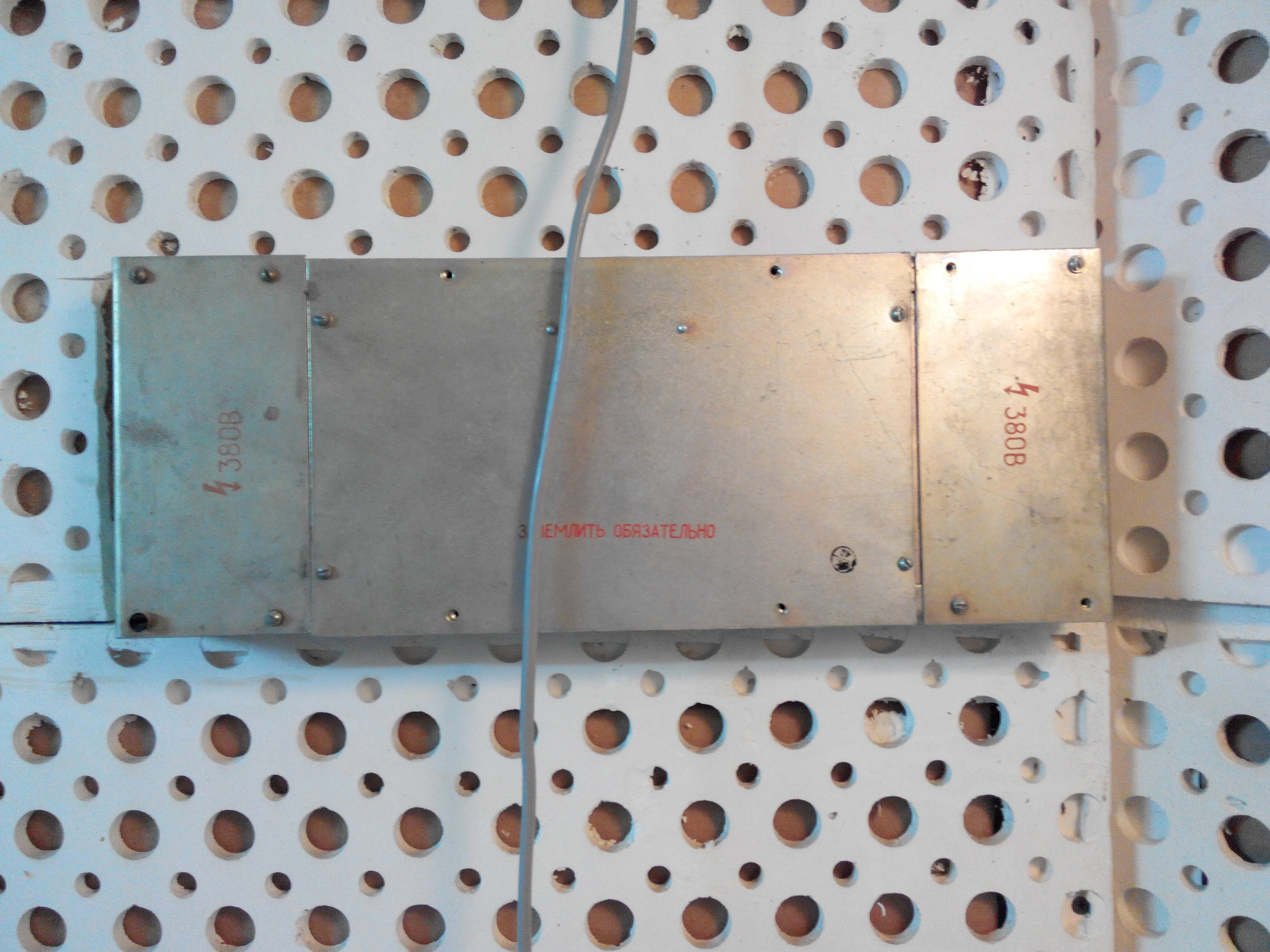

[DOUBLEPOST=1525986767][/DOUBLEPOST]На входе в радиостудию, кажется, уже есть трансформатор. Правда, написано 380В, но в сети 220В. Сфотографировал автомат с проводами и кожух трансформатора, может специалистам будет понятно с чем имеем дело.



[dr-music]

На входе в радиостудию, кажется, уже есть трансформатор.

Уй-йо. О_о...
Это не трансформатор, это просто завод трех фаз по 380. Не спрашивайте, что это такое – раз до сих пор не знаете, то и не надо (я без наезда). И судя по качеству монтажа, этой проводке лет 50.

Не покупайте трансформатор, как советует Дигилаб Второй, никакой. Не покупайте ИБП с двойным преобразованием, как советовал я, купите попроще или никакого не надо (кУпите, когда действительно понадобится).
КупИте реле напряжения, позовите электрика и поставьте. Это две-три тысячи рублей вместе с работой. Завтра, ну или в течении недели. Иначе вот так может быть (все читать не обязательно). Реле напряжения не защитит вас от ваших внутренних замыканий и не защитит от помех, оно защитит вас от нежданчика в виде напряжения сильно выше 220V во всех розетках, сколько бы их не было, и сгоревшей аппаратуры.

Не рефлексируйте, исполняйте



[VicPal]

Не рефлексируйте, исполняйте

Спасибо за предостережение.
Дома в подъезде как-то случился "отгоревший ноль". У нас сгорел бойлер, БП компьютера, лампочки погорели.



[VicPal]

После чтения форумов электриков реле напряжения выбрал отечественное, питерское, УЗМ51М. Понравилась возможность выбирать напряжения выключения как сверху, так и снизу

Скажите, пожалуйста, почему именно это реле? Чем оно лучше, например, этого https://bt.rozetka.com.ua/3875912/p3875912/#tab=all , которое ровно в 2 раза дешевле и вдобавок имеет табло?



[Long]

-- Ещё пару слов о разделительном трансформаторе:
тут всё правильно написали, только заказывать его надо на сердечнике ПЛ,
и каждую обмотку (входную и выходную) мотать на своём персональном
стержне. И, конечно, обязательно экранировать оную медной фольгой.

в 2 раза дешевле и вдобавок имеет табло?

-- Нет. Не в два. Смотрите цены в одной стране:
http://novatek-msk.ru/index.php?route=product/product&product_id=748
http://77volt.ru/pribory-kontrolya-...azheniya-vp-60a-ustanovka-na-din-reyku-clone/



[dr-music]

Чем оно лучше, например,

В теории, наверно, ничем. Но я, будучи в электрике самоделкиным, прошерстил пару-тройку сайтов типа «РММ для электриков». И эта модель все время попадала в список самых надежных, тех, к которым электрикам не приходилось возвращаться через год. Стоит эта модель в Москве в полтора раза дороже (2300 руб. против ваших 1500), что для меня не принципиально. Считайте, что я труслив перестраховщик

Порог нижнего срабатывания, кстати, пришлось опустить довольно низко. Очевидно, в моей сети бывают очень краткие выпадения напряжения, на которые аппаратура не реагирует, а реле срабатывает.



[ZLoDAY]

@VicPal, ничем не лучше и не хуже, учитывайте особенности и издержки интернет общения.
например, посмотрите откуда вам отвечают. вот этого перелицованного китайца в москве может и не быть.



[digilab2]

Ещё пару слов о разделительном трансформаторе:
тут всё правильно написали, только заказывать его надо на сердечнике ПЛ

-да конечно ПЛ или новомодные О лучше , также неплохи Ш но обмотки на секции надо разбивать
-экран из медной фольги должен быть незамкнутый
-впрочем там где мотают все знают как правило

оно защитит вас от нежданчика в виде напряжения сильно выше 220V во всех розетках, сколько бы их не было, и сгоревшей аппаратуры.

-тоже нужная вещь несомненно, но к нашим баранам в виде развязки земель и снижению помех не имеет отношения



[ZLoDAY]

напишите "для тех, кто на бронепоезде", что за О и ПЛ, а то у вас междусобойчик с Long, а обычные люди не понимают кроме слова "обмотки".



[digilab2]

-обмотки - это красноармейцы наматывали тряпку поверх ботинок зачем не знаю, надеюсь что не запас бинтов
-ПЛ, О , Ш это типы магнитопроводов(сердечников) трансформаторов -отличаются по форме, по сути одно и тоже
либо лента из электротехнической стали либо набор пластин



[Long]

напишите "для тех, кто на бронепоезде", что за О и ПЛ

https://www.google.com/search?q=сердечник+ПЛ&ie=utf-8&oe=utf-8

или новомодные О

-- Может, таки R-core?....



[digilab2]

Может, таки R-core?....

-может, и так и так встречал в разных местах, насколько понимаю одно и тоже



[Long]



[Anthony Scott]

Скажите, пожалуйста, почему именно это реле? Чем оно лучше, например, этого https://bt.rozetka.com.ua/3875912/p3875912/#tab=all , которое ровно в 2 раза дешевле и вдобавок имеет табло?

По реле - вставлю 5 коп из собственного опыта (поскольку в своб. время давно занимаюсь эл.монтажом и сборкой щитов распределения и автоматики), раз уж начали тереть про защиту ))

Не так давно был опыт установки такого же реле, как и в ссылке - РН-106 (хотя в основном, ставлю УЗМ-51м). Производитель этого реле - довольно уважаемая питерская компания Новатек. Реле, в принципе хорошее, собрано нормально (ест-но, я разобрал и посмотрел), имеет схожий принцип действия с УЗМ-51м, выполнено на микроконтроллере Atmel, и имеет внутри то же самое силовое реле на 80А, что и в УЗМ. Приятный бонус, в отличие от УЗМ - тепловая защита самого реле (на плате возле силового реле есть термодатчик) - при перегреве контактов реле и винтовых терминалов, устройство отключится.
Небольшой минус - внутри реле (в отличие от УЗМ) нет защитного варистора для защиты самого реле от импульсных, грозовых и коммутационных перенапряжений, но при лютом желании можно поставить перед реле отдельный варисторный блок на дин-рейку ))

Единственное - уточните у менеджеров магазина, Новатек ли это (на сайте указано, что страна-производитель Украина).
То, что это фейковое реле, я не думаю;
скорее всего, данный интернет-магазин не хочет высвечивать российского производителя по определённым причинам.



[digilab2]

-да оно и есть R-core , у нас его почему то все зовут О - понятно почему



[VicPal]

к нашим баранам в виде развязки земель и снижению помех не имеет отношения

Назвал топик так, как было актуально на момент создания. Вообще, меня интересует всё, что касается организации студии. Я же не могу знать чего именно я не знаю, потому не могу об этом спросить Так что рекомендации относительно защиты от скачков напряжения - по теме беседы.



[digilab2]

Так что рекомендации относительно защиты от скачков напряжения - по теме беседы.

-оно все по теме , только смотря по какой конкретно к помехам и землям не имеет отношения
-если хотите конкретно от всего защитится - отдельный генератор сети, у нас в нии дельта помнится в 80 г стоял от подводной лодки
занимал целый этаж , правда там и киловат было немеряно



[VicPal]

от подводной лодки
занимал целый этаж

Как раз для меня вариант
