Вопрос знатокам. Есть карта focusrite saffire pro 14. Досталась б/у. При включении в сеть горит POWER и LKD. При попытках подключения к компу никакой реакции, POWER и LKD также активны, но питаются уже от Firewire. Процедура подключения, дрова все согласно рекомендациям. В обоих случаях при нажатии на соответствующую кнопку загорается индикатор фантомного питания микрофона. При подключении в инструментальные входы никаких признаков жизни (выход на наушники тоже молчит).
Вопрос: как должна вести себя рабочая карта в автономном режиме (без коннекта к компу) при подключении гитары, микрофона и тд. Должна ли давать звук на наушники, или она работает только при коннекте к компу. Заранее спасибо!


whipler

New Member
18 Ноя 2017
11
1
3
35

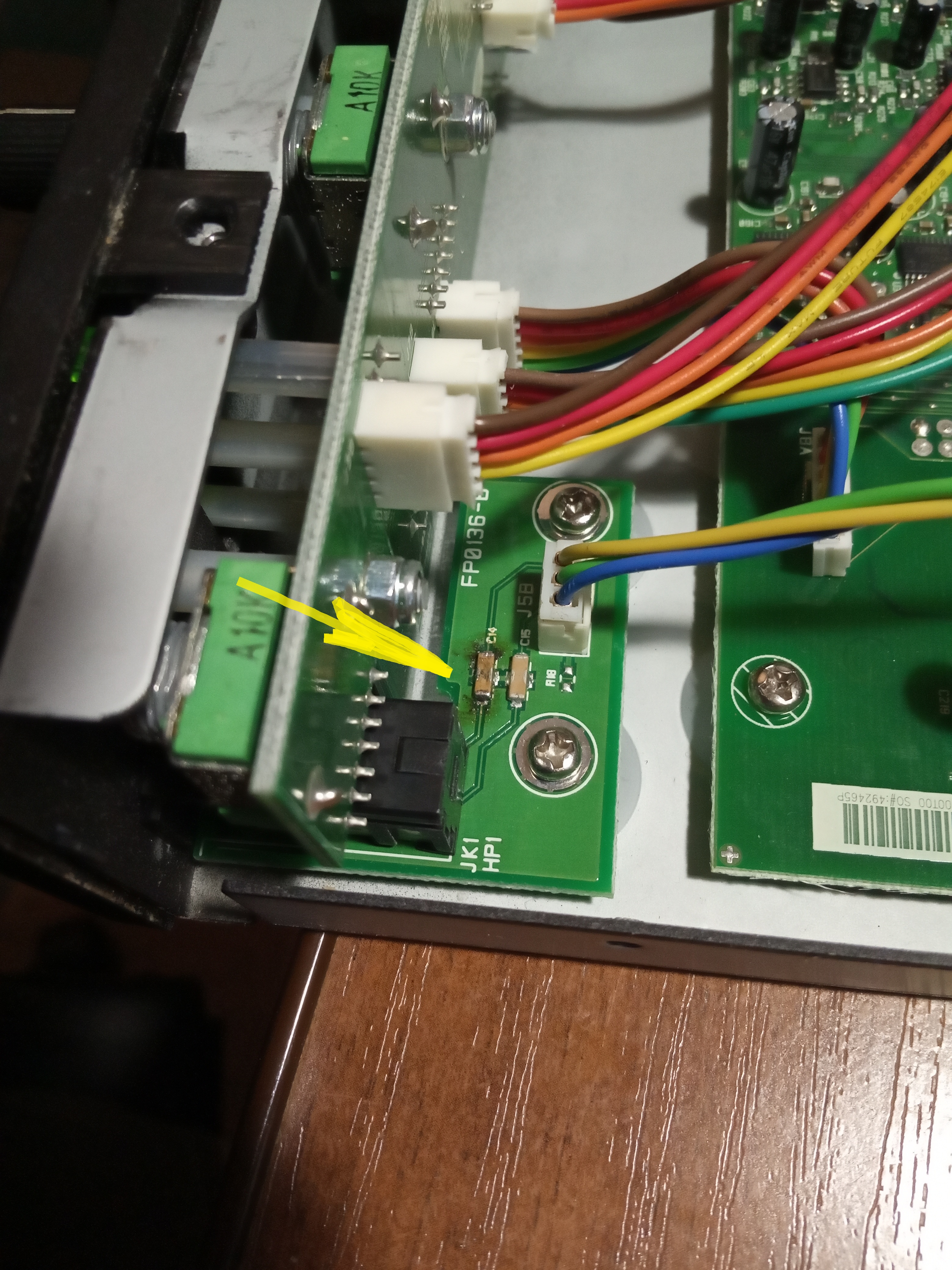

Всем привет! вышел из строя один канал выхода на наушники. Разъем наушников же здеась просто припаян к платке выхода наушников, поэтому детали платки испытывают изгиб при вставлении наушников. Поэтому со временем одна из деталей отвалилась. Эта деталь... эм... по идее это конденсатор (С14 на схеме). Вот только его "брат" на соседнем канале на дает измерить емкость мультиметром и при этом показывает сопротивление в примерно 1Ом при замере его сопротивления(я отсоединял платку от всех разъемов, цепи разомкнута). Просто конденсаторы так себя не ведут. К тому же эта деталь... четырехполусник какой-то (по крайней мере) припаяна в 4 точках. Вобщем, если кто знает, подскажите что эта за деталь, пожалуйста (по идее это должен быть простой разделительный конденсатор в самом конце цепи перед гнездом наушников)


Вложения

Последнее редактирование:

whipler

New Member
18 Ноя 2017
11
1
3
35

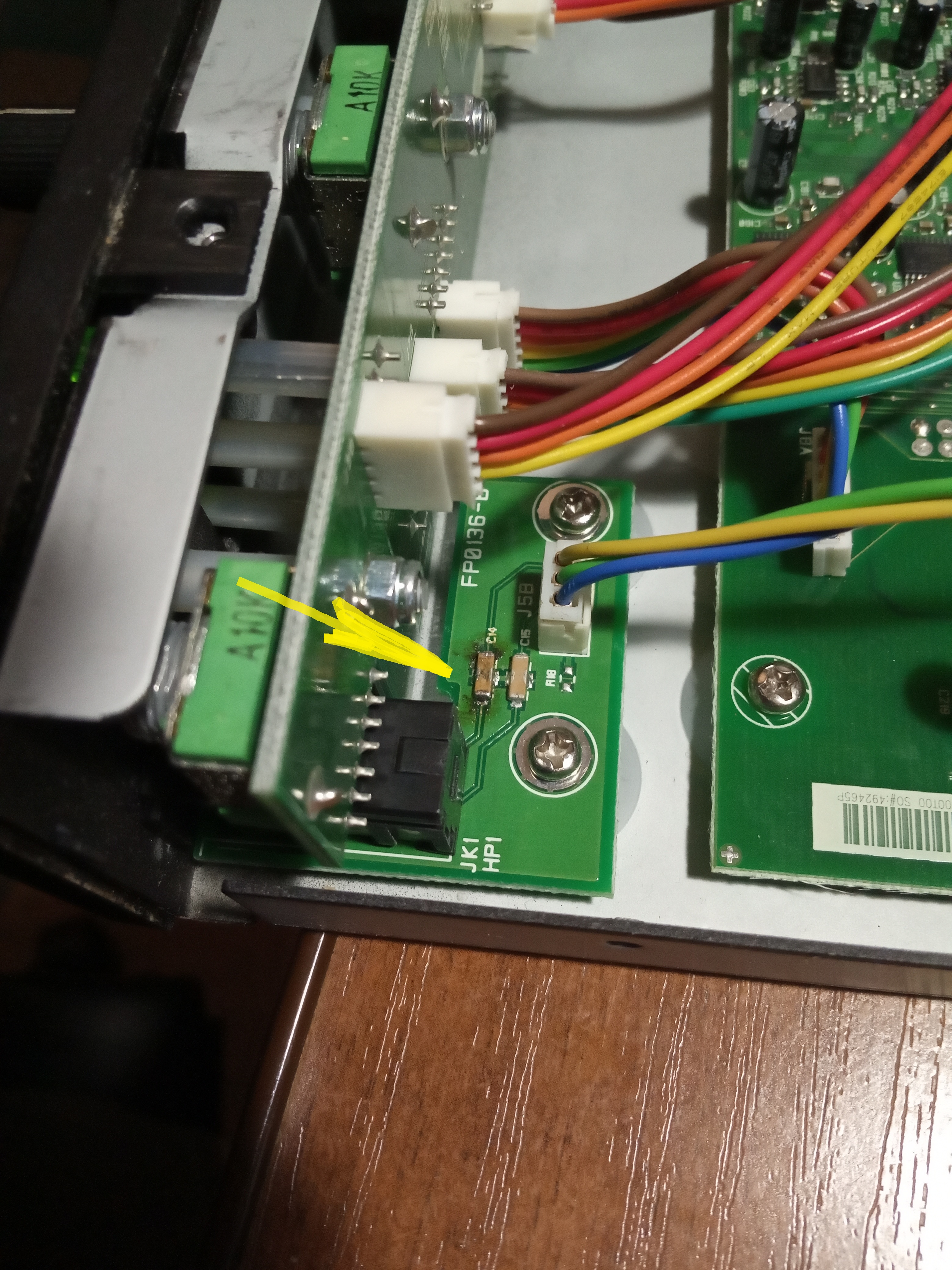

Всем привет! вышел из строя один канал выхода на наушники. Разъем наушников же здеась просто припаян к платке выхода наушников, поэтому детали платки испытывают изгиб при вставлении наушников. Поэтому со временем одна из деталей отвалилась. Эта деталь... эм... по идее это конденсатор (С14 на схеме). Вот только его "брат" на соседнем канале на дает измерить емкость мультиметром и при этом показывает сопротивление в примерно 1Ом при замере его сопротивления(я отсоединял платку от всех разъемов, цепи разомкнута). Просто конденсаторы так себя не ведут. К тому же эта деталь... четырехполусник какой-то (по крайней мере) припаяна в 4 точках. Вобщем, если кто знает, подскажите что эта за деталь, пожалуйста (по идее это должен быть простой разделительный конденсатор в самом конце цепи перед гнездом наушников)
P.S. Это не конденсатор оказался, а какойто керамический фильтр-четырехполюсник. В техподдержке сказали, что проще его его зашунтировать проводом -- на звук не влияет.
