Друзья, посоветуйте недорогой блок питания. Напряжение нужно двуполярное от 0 до + - 30в, ток до 5 А. Заранее спасибо. Цена тысячь до пяти в идеале.
Лабораторный источник питания.
- Автор темы Vladimir74
- Дата начала
-- https://www.chipdip.ru/product/hy3005
Тока это одноканальный и самый недорогой.
Тока это одноканальный и самый недорогой.
Ещё лазил по интернет видел подобные блоки питания и в них перемычка металлическая между землей и минусовым выходом, это зачем? Он же двухполярный. Там перемычка получается нижнее плечо коротит.
[DOUBLEPOST=1495565764][/DOUBLEPOST]Когда начну макетировать на ТНАТ компрессор. Блок питания понадобится.
[DOUBLEPOST=1495565764][/DOUBLEPOST]Когда начну макетировать на ТНАТ компрессор. Блок питания понадобится.
Перемычка скорее земля . В однополярном источнике обычно землёй считают его отрицательный вывод, при двуполярном источнике за землю принимают его среднюю точку.
Скорее там однополярник ...
-- Мнээээээээ.... на ПЯТЬ ампер????
Полампера - за глаза.
https://www.chipdip.ru/product0/8972854905
или с заделом на будущее:
https://www.chipdip.ru/product0/8078829588
Жаль только, что они с циферками. Не люблю, неинформативно.
Предпочитаю такой: http://www.ps96.ru/product/AC/DC-lab/Mastech/strel/HY3002S-3/
Насчёт перемычки - это по вкусу. Такие БП все и всегда изолированы от корпуса.
-перемычка это возвратный ток от нагрузки , в правильных лабораторных источниках питания вообще
4 клеммы , выход и возврат тока выхода от нагрузки, опора и возврат тока выхода от опоры, на самом
источнике при этом стоят снимаемые перемычки, т.е хотите 2 проводами или 4 проводами по желанию
-к изолированию от корпуса это не имеет отношения
[DOUBLEPOST=1495578131][/DOUBLEPOST]
вышлет, завтра фотку кину если найду
4 клеммы , выход и возврат тока выхода от нагрузки, опора и возврат тока выхода от опоры, на самом
источнике при этом стоят снимаемые перемычки, т.е хотите 2 проводами или 4 проводами по желанию
-к изолированию от корпуса это не имеет отношения
[DOUBLEPOST=1495578131][/DOUBLEPOST]
-так там его и сделайте сразу , у нас есть на 317 337 одноплатный модуль вставляемый вертикально , спишитесь с Артемом он вам
вышлет, завтра фотку кину если найду
-- Имхо - пары 7815 \ 7915 уже будет вполне достаточно.
По итогу - два диода + пара микросхем + 4 электролита.
И один дешёвый трансформатор.
Вполне себе типовой вариант для 99,99% всей промышленной звукотехники...
Я блок не только для макетирования ТНАТ , а вообще чтобы был. Мало ли что ещё делать придётся. Хотя по току можно пожалуй и поменьше взять. А с другой стороны, вдруг когда то что то типа комбика захочется сделать, тогда блок понадобится с хорошим током.
-для ум (комбика) мощные стабы не нужны , транс , мостик+ 20000-30000мкф ну и пусковая схема перед трансом
Вот та же проблема...
Когда что-нить делаю или макетирую (из малосигнальных схем), то каждый раз собираю на коленке БП с нужными напряжениями - изрядно бесит
Летом буду чуть посвободней, соберу себе сам нормальный небольшой регулируемый БП на 5 напряжений, там собирать нечего.
Будут регулируемые +/- 5...22В х 1А, +3...25В х 1А, фиксированные 48В (на фантом) и 5В х 1.5А.
В помощь - плата/кит, которую разработали ребята на diyfactory.ru;
я как-то покупал там несколько пустых плат, очень доволен, и пара штук с небольшими модернизациями работает в уже готовых приборах.
Когда что-нить делаю или макетирую (из малосигнальных схем), то каждый раз собираю на коленке БП с нужными напряжениями - изрядно бесит
Летом буду чуть посвободней, соберу себе сам нормальный небольшой регулируемый БП на 5 напряжений, там собирать нечего.
Будут регулируемые +/- 5...22В х 1А, +3...25В х 1А, фиксированные 48В (на фантом) и 5В х 1.5А.
В помощь - плата/кит, которую разработали ребята на diyfactory.ru;
я как-то покупал там несколько пустых плат, очень доволен, и пара штук с небольшими модернизациями работает в уже готовых приборах.

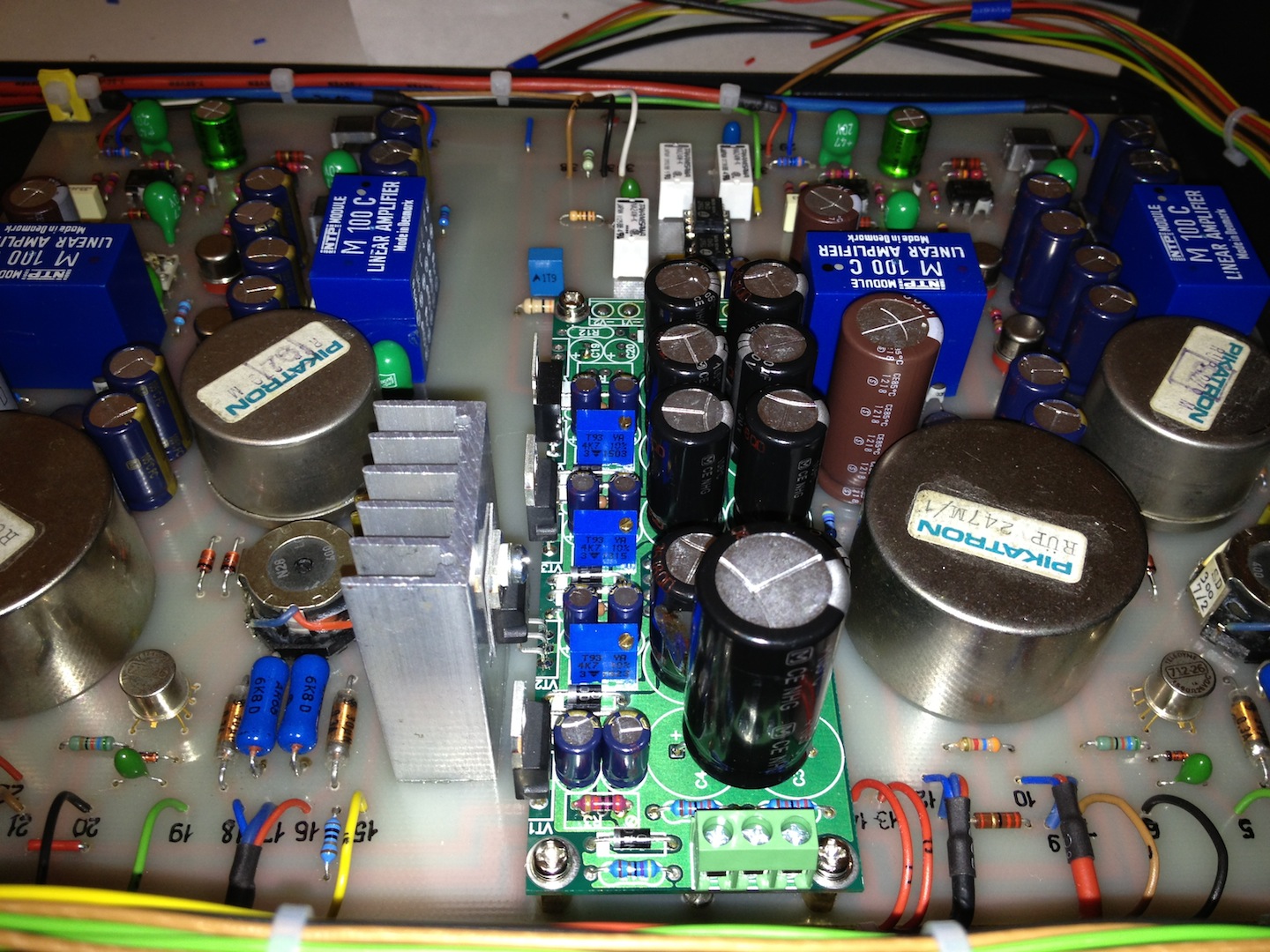

@Long, да там всего небольшая платка (на фото) под пять LM, и каких-то сверхзадач не стоит.
Триммеры в виде нормальных потенциометров (как вариант - многооборотных) выносятся на панель.
Была мысль сделать плату доп. защиты просто по максимальному току LM-ки (около 2А): резистор примерно 1 Ом в цепи сразу после выходной ноги LM до опорного делителя, параллельно резистору - оптрон, ну и далее - маломощный тиристор управляет отсечкой входного напряжения, поступающего на LM. Для источника 48В можно ограничиться небольшим током срабатывания защиты, например, 100-150 mA.
Вы наталкиваете меня на усложнение схемы, но мысль интересная.
Триммеры в виде нормальных потенциометров (как вариант - многооборотных) выносятся на панель.
Была мысль сделать плату доп. защиты просто по максимальному току LM-ки (около 2А): резистор примерно 1 Ом в цепи сразу после выходной ноги LM до опорного делителя, параллельно резистору - оптрон, ну и далее - маломощный тиристор управляет отсечкой входного напряжения, поступающего на LM. Для источника 48В можно ограничиться небольшим током срабатывания защиты, например, 100-150 mA.
Вы наталкиваете меня на усложнение схемы, но мысль интересная.
-- Для фантома - хватит и просто небольшого сопротивления, включенного последовательно к входу стабилизатора.
Там токи-то никакие вообще, несколько миллиампер.
Насчёт двухполярного питания - там защита просто ОБЯЗАТЕЛЬНА, причём с регулируемым током срабатывания.
И дело не в сверхзадаче, всё проще: в случае проблем с макетируемой схемой - Ваши 2 ампера выжгут всю её к чёрту.
И триммеров на панели - не надо. Внутрь их, в схему! Несколько штук, настроенных на разные токи, а на морде
переключатель, на несколько фиксированных значений.
Звуковые схемы - они не много кушают; наш 4-х канальный компрессор вместе со всей иллюминацией ~ 300 мА.
-- Мнэээээ.... Вообще-то обычные тиристоры - они ОТКРЫВАЮТСЯ управляющим напряжением, а не закрываются.
Запираеые тиристоры - в принципе, существуют, но применяются только в силовой электронике - там, где напряжения
в сотни-тысячи вольт, а токи - сотни ампер....
Там токи-то никакие вообще, несколько миллиампер.
Насчёт двухполярного питания - там защита просто ОБЯЗАТЕЛЬНА, причём с регулируемым током срабатывания.
И дело не в сверхзадаче, всё проще: в случае проблем с макетируемой схемой - Ваши 2 ампера выжгут всю её к чёрту.
И триммеров на панели - не надо. Внутрь их, в схему! Несколько штук, настроенных на разные токи, а на морде
переключатель, на несколько фиксированных значений.
Звуковые схемы - они не много кушают; наш 4-х канальный компрессор вместе со всей иллюминацией ~ 300 мА.
-- Мнэээээ.... Вообще-то обычные тиристоры - они ОТКРЫВАЮТСЯ управляющим напряжением, а не закрываются.
Запираеые тиристоры - в принципе, существуют, но применяются только в силовой электронике - там, где напряжения
в сотни-тысячи вольт, а токи - сотни ампер....
Последнее редактирование:
Насчёт фиксированных значений - действительно удобно, спасибо за идею;
стандартные лорлиновские галетники, насколько я помню, существуют максимум на 12 положений,
разбиваем диапазон токов (к примеру, от 50 мА до 1.5А) на 12 пределов. Запас в 1.5А, думаю, не помешает при надобности.
Это на ночь глядя у меня уже мысли в кучу - начинается бессвязный бред
Про отсечку - я имел в виду то, что маломощный тиристор, открываясь, будет запирать силовой транзистор, который будет стоять между фильтром питания и входом LM-ки. Разумеется, согласуем выход оптрона с тиристором + обязательно небольшая интегрирующая цепочка в цепи управления тиристора для предотвращения ложных срабатываний во время переходных процессов при включении нагрузки, заряде конденсаторов и т.п. Переключаемый делитель пределов по току - в цепи светодиода оптрона. Лежит несколько 817-х оптронов - пойдут в дело.
Последнее редактирование:
-как-то сложно и не очень точно по моему
-я бы вообше делал бы лабораторный источник по стандартной схеме типа Джанга, шум меньше параметры лучше, тем паче
в китае кит есть на +- стабилизатор
https://www.chipdip.ru/product/hy3005 Приехал мой блок питания. Он что только однополярное напряжение выдаёт? Цифра которая на индикаторе меряется не между землей и + или -, а между + и -. Земля это только электрод связи с корпусом? Как мне с него запитать схему где надо 12в двуполярного питания (+12 и -12 в)? Понятно, что можно сделать на индикаторе 24в, но земля то просто в воздухе болтается?
Как среднюю точку грамотно сделать?
[DOUBLEPOST=1496643878][/DOUBLEPOST]В схеме с небольшим током среднюю точку можно резистивным делителем сделать. А если ток потребления побольше? И нужно двуполярное питание?
[DOUBLEPOST=1496643878][/DOUBLEPOST]В схеме с небольшим током среднюю точку можно резистивным делителем сделать. А если ток потребления побольше? И нужно двуполярное питание?
-да это однополярный источник , для двухполярного напряжения таких нужно два
[DOUBLEPOST=1496644518][/DOUBLEPOST]
скажем 10к 10к после него оу неинвертирующим повторителем , выход оу - опорный потенциал
-земля это то что под ногами, и в воздухе она не болтается
[DOUBLEPOST=1496644518][/DOUBLEPOST]
-это очень неудачное решение , пригодное только для токов менее 0.1ма , ставится резистивный делитель
скажем 10к 10к после него оу неинвертирующим повторителем , выход оу - опорный потенциал
-- Не понял... А как же Вы покупали, сами не зная что? Этот - конечно, однополярный.
Здесь же Вам кидали ссылки на правильные БП.
-да надо было конечно сразу двухполярку покупать, правда у меня стоит лет десять - пару раз всего включал
пробую все на штатных в основном от своего цап ( +-12в +5в +3.3в) геморра меньше
пробую все на штатных в основном от своего цап ( +-12в +5в +3.3в) геморра меньше
ЛАБОРАТОРНЫЕ ПОЛЕЗНЯШКИ: универсальный блок питания для беспаечной макетной платы
http://peratronika.ucoz.ru/publ/eng...nija_dlja_bespaechnoj_maketnoj_platy/4-1-0-24
Конструкция не содержит каких-то инженерных изысков и схемотехнических откровений - просто нужная в работе вещь, которой вездесущие китайцы предложить не удосужились и потому пришлось самостоятельно разработать её для своей лаборатории.
Впрочем, может быть на рынке и есть аналогичные модули - если сообщите мне о таких, буду признателен: мне оказалось проще сделать нужное из того, что нашлось в загашнике и не рыскать по интернету в поисках изготовителя.
Коллегам по DIY-цеху этот проект предлагается из соображений экономии времени: приспичило? Просто повтори и не трать время попусту!
ПРЕАМБУЛА.
На Али имеется предложение модулей только для цифровых поделий - два канала положительного питания с переключением 3.3В/5В.
Поскольку я занимаюсь в основном аналоговой схемотехникой, то мне нужен макетник с стандартизированным двуполярным питанием от 1.2 до 15...24 В.
Крепление модуля к макетке - это правильно. Но жалко занимать макетное пространство - лучше модуль закрепить на торце.
Исходя из этих соображений и был разработан модуль своей конструкции.
СХЕМА
Поскольку требуется питание двухполярное, то адаптер содержит только трансформатор - выпрямление обеспечивается в самом модуле.
Для того, что б не иметь проблем при отладке и не городить схему токовой защиты, используются стабилизаторы с встроенной защитой ~100 мА - LM317L/LM337L.
Режимы стабилизаторов переключаются джамперами - фиксированное напряжение 12 В и 15 В. Третий режим - плавная регулировка подстроечным резистором в диапазоне 1.5...27 В.
Никаких других особенностей нет.
Поскольку макетник у меня из пары соединённых впараллель досок имеет достаточную ширину, то нашлось место для цифрового импульсного источника, который взят готовым на али:
https://ru.aliexpress.com/item/1PCS...-buck-module-regulator-ultra/32725197594.html
КОНСТРУКЦИЯ
Печатная плата выполнена по "полутораслойной" технологии: сторона деталей используется, как сплошной земляной полигон. Отверстия под выводы деталей со стороны полигона зенкуются, кроме тех, которые соединены с землёй. Эти выводы пропаиваются с обеих сторон.
Размещение деталей:
Перед установкой деталей полигон заклеивается скотчем - это предотвращает замыкания и придаёт хороший внешний вид, не уступающий промышленному изготовлению.
ПРОЕКТ в формате PROTEUS: http://peratronika.ucoz.ru/PP_files/LAB_PWR-2x15.pdsprj
Для ЛУТ распечатайте топологию, использовав в качестве принт-сервера программу PROTEUS версии не ниже 8.6.
http://peratronika.ucoz.ru/publ/eng...nija_dlja_bespaechnoj_maketnoj_platy/4-1-0-24
Конструкция не содержит каких-то инженерных изысков и схемотехнических откровений - просто нужная в работе вещь, которой вездесущие китайцы предложить не удосужились и потому пришлось самостоятельно разработать её для своей лаборатории.
Впрочем, может быть на рынке и есть аналогичные модули - если сообщите мне о таких, буду признателен: мне оказалось проще сделать нужное из того, что нашлось в загашнике и не рыскать по интернету в поисках изготовителя.
Коллегам по DIY-цеху этот проект предлагается из соображений экономии времени: приспичило? Просто повтори и не трать время попусту!
ПРЕАМБУЛА.
На Али имеется предложение модулей только для цифровых поделий - два канала положительного питания с переключением 3.3В/5В.
Поскольку я занимаюсь в основном аналоговой схемотехникой, то мне нужен макетник с стандартизированным двуполярным питанием от 1.2 до 15...24 В.
Крепление модуля к макетке - это правильно. Но жалко занимать макетное пространство - лучше модуль закрепить на торце.
Исходя из этих соображений и был разработан модуль своей конструкции.
СХЕМА
Поскольку требуется питание двухполярное, то адаптер содержит только трансформатор - выпрямление обеспечивается в самом модуле.
Для того, что б не иметь проблем при отладке и не городить схему токовой защиты, используются стабилизаторы с встроенной защитой ~100 мА - LM317L/LM337L.
Режимы стабилизаторов переключаются джамперами - фиксированное напряжение 12 В и 15 В. Третий режим - плавная регулировка подстроечным резистором в диапазоне 1.5...27 В.
Никаких других особенностей нет.
Поскольку макетник у меня из пары соединённых впараллель досок имеет достаточную ширину, то нашлось место для цифрового импульсного источника, который взят готовым на али:
https://ru.aliexpress.com/item/1PCS...-buck-module-regulator-ultra/32725197594.html
КОНСТРУКЦИЯ
Печатная плата выполнена по "полутораслойной" технологии: сторона деталей используется, как сплошной земляной полигон. Отверстия под выводы деталей со стороны полигона зенкуются, кроме тех, которые соединены с землёй. Эти выводы пропаиваются с обеих сторон.
Размещение деталей:
Перед установкой деталей полигон заклеивается скотчем - это предотвращает замыкания и придаёт хороший внешний вид, не уступающий промышленному изготовлению.
ПРОЕКТ в формате PROTEUS: http://peratronika.ucoz.ru/PP_files/LAB_PWR-2x15.pdsprj
Для ЛУТ распечатайте топологию, использовав в качестве принт-сервера программу PROTEUS версии не ниже 8.6.
-Жень ты просто гигант , я за всю жизнь так и не сделал себе блок питания ( правда готовый мастех есть) вот генератор синуса с к.г 3-5ррм
пришлось все таки сварганить , имеющийся г3-118 лучше 0.002% не дает и то от настроения зависит
пришлось все таки сварганить , имеющийся г3-118 лучше 0.002% не дает и то от настроения зависит
Я себе как-то сделал блок питания с попавшими под руку двумя апмерметрами ТЕСЛА на 150 мА в китовом советском корпусе-кубике, который давно валялся... внутри трансформатор, выпрямитель, конденсаторы и два стабилизатора 7915 и 7815. Держат они много, но ведь амперметры то нет... так что я считаю что блок на 150 мА. Так вот при макетировании всякого аналога мне еще ни разу не приходилось жалеть что мало... не для усилителей мощности само собой. Еще советую вставить как у меня выключатель выхода - тумблер. Очень удобно - выключил, перепаял, включил, проверил, измерил и т.д. Без тумблера приходится или разъем выдергивать, или ждать пока конденсаторы разрядятся...
Тут вопрос специфики применения - питатель нужен именно в приложении к хлеборезке.
Тянуть провода до внешних - вечная бодяга.
А сейчас у меня пошли модульные узлы - и надо всё равно лепить отдельные стенды под производство.
А так - я втыкаю модули разнотипные в хлеборезку. Потому и после изготовления проверять удобно, и при макетировании нового варианта...
А вот тут как раз хотел тебя поэксплуатировать - подогнать новый преамп на рассыпухе...
В отпуска не намыливаешься сбегать?
[DOUBLEPOST=1533312534][/DOUBLEPOST]
Разъём дёргать - нуегонафиг. У меня там стоит тумблер - на фотке его не видно, но он есть.
А вот ждать разряда - не в лом. Потому, что я не псих и поставил вполне вменяемые 500...1000 мкф х 35 В.
Что касается защиты - то как раз L-ки тут оптимальны: их не зря именно в такой размер и зафигачили.
Там и токовая отсечка, и тепло - прямо в кристалле.
Для макетных дел - в самый раз...
-нет вроде пока стриптизим , так тебе наверное и г3-118 хватит, этот который 5 ррм прогревается гад полчаса пока амплитуда зафиксируется
г3-118 тот побыстрее в режим входит , да и частота у него крутится , у 5 ррм 1 и 10кгц а потом у ацп все равно к.г больше , у моего внешнего на -6dbfs
0.0004% если повезет
г3-118 тот побыстрее в режим входит , да и частота у него крутится , у 5 ррм 1 и 10кгц а потом у ацп все равно к.г больше , у моего внешнего на -6dbfs
0.0004% если повезет
Ещё надо сварганить на правую щеку хлеборезки панель для крокодилинга - цеплять приборы к этой панельке (сделать там петельки для щупов) и привернуть её наглухо. А тестовые точкихлеборезки от крокодиловой доски доставать проводами.
Тогда ничего не будет отваливаться и замыкать, а приборные кабели уйдут вправо и не будут мешаться...
Собственно, эту щеку можно из слепыша соорудить...
[DOUBLEPOST=1533313632][/DOUBLEPOST]
Так, что готов ждать хоть час - результат важней времени затраченного...
Тогда ничего не будет отваливаться и замыкать, а приборные кабели уйдут вправо и не будут мешаться...
Собственно, эту щеку можно из слепыша соорудить...
[DOUBLEPOST=1533313632][/DOUBLEPOST]
Боюсь, мне и твоего-то с его обещанными ништяками не хватит - у меня расчётная искажёнка лучше -120 дБ без ОС
Так, что готов ждать хоть час - результат важней времени затраченного...
Тоже не анноит - мне 1 кГц хватит...
У меня и того нет...
-ну это бабка надвое сказала , у меня преамп тип1 на шиклаи тоже на симуляторе 0.0001% показывает , а в реале 0.008%
