Доброго времени суток!
Перестала работать одна клавиша на NOVATION 61SL MKII (сам удивляюсь почему, эксплуатация домашняя, не частая и аккуратная). Опыта чистки и т.п. не имею. Может кто уже возился именно с такими моделями и может подсказать, что, в каком порядке и как именно сделать? Буду очень благодарен за помощь!
Перестала работать одна клавиша на NOVATION 61SL MKII (сам удивляюсь почему, эксплуатация домашняя, не частая и аккуратная). Опыта чистки и т.п. не имею. Может кто уже возился именно с такими моделями и может подсказать, что, в каком порядке и как именно сделать? Буду очень благодарен за помощь!
Отключаем, переворачиваем на мягкое (типа дивана с одеялом), откручиваем заднюю крышку. Винты в колодцах относятся к корпусу. Большие винты следующие попарно крепят клавиатуру у днищу. Откручиваем все, не теряем. Открываем. Клавиатура соединена с платами двумя шлейфами + шлейф афтетача. Аккуратно отсоединяем. Извлекаем клавиши на их каркасе. Находим клавишу которая не работает (запомнили заранее). Желтая плата под клавишами с серыми пупырышками - это плата контактов. Откручиваем винтики у платы, которая над нашей не работающей клавишей. Снимаем резинку. Смотрим, скорее всего какая-то грязь покала на контакты на плате (или на резинку). Чистим сухой кисточкой. Если есть жирные загрязнения удаляем спиртом. Вставляем резинку обратно, пропихивая каждую ножку в плату тупой зубочисткой (на пример). Собираем, испытываем. Если что-то опять не работает - повторяем...

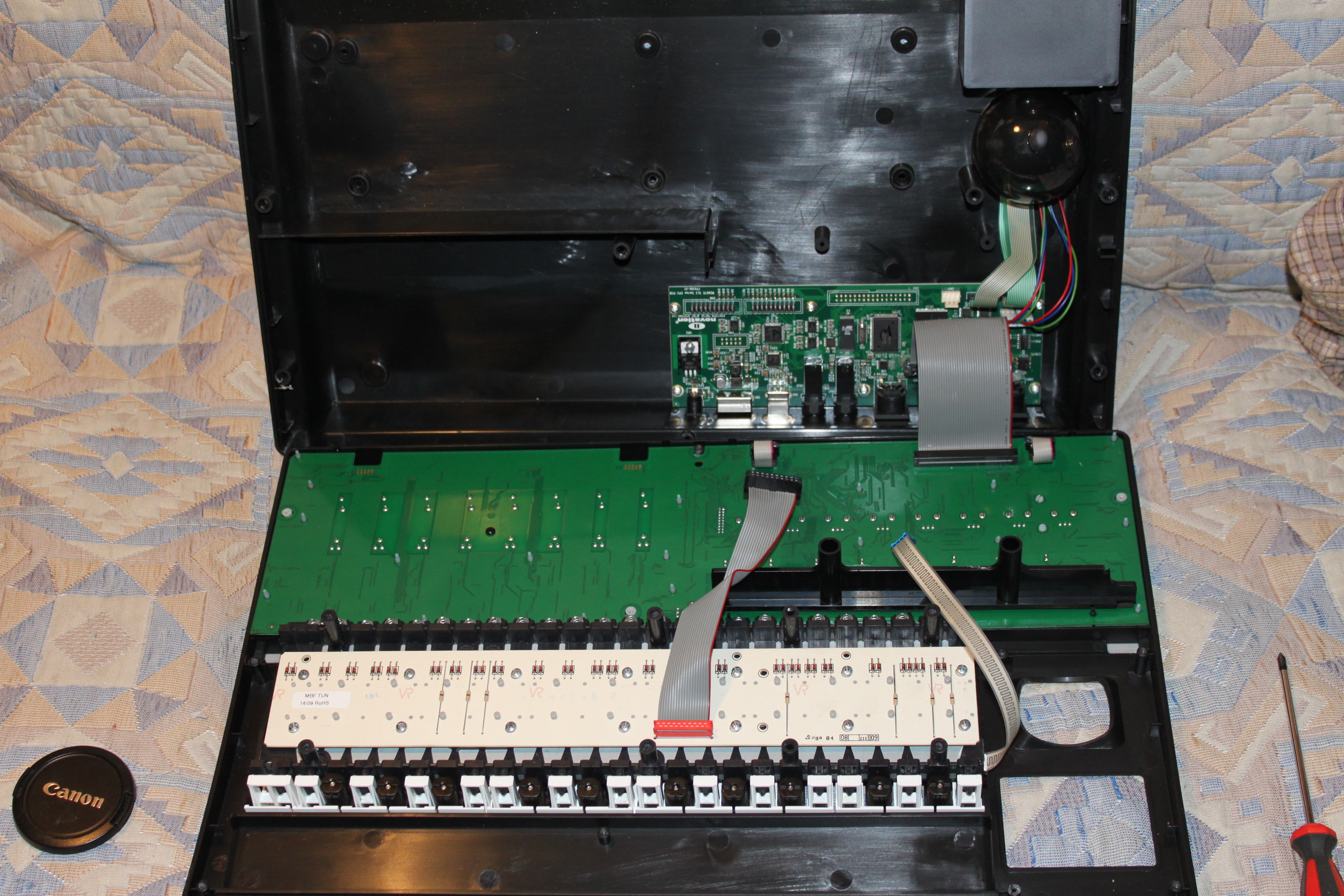

Вот моя разобранная 25SL MkII (у вас будет два шлейфа, т.к. клавиш больше):
Вот моя разобранная 25SL MkII (у вас будет два шлейфа, т.к. клавиш больше):
Вложения
Последнее редактирование:

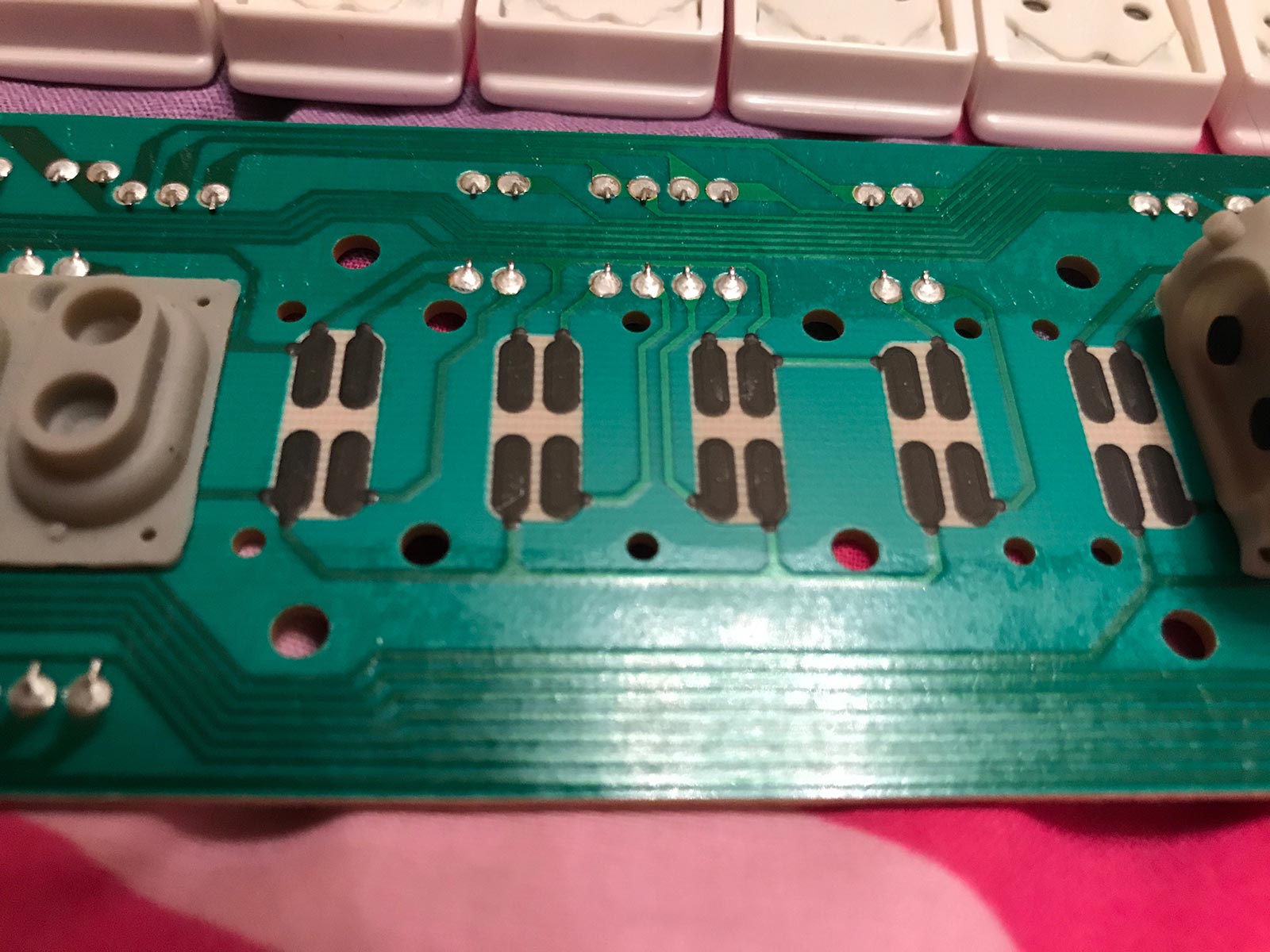

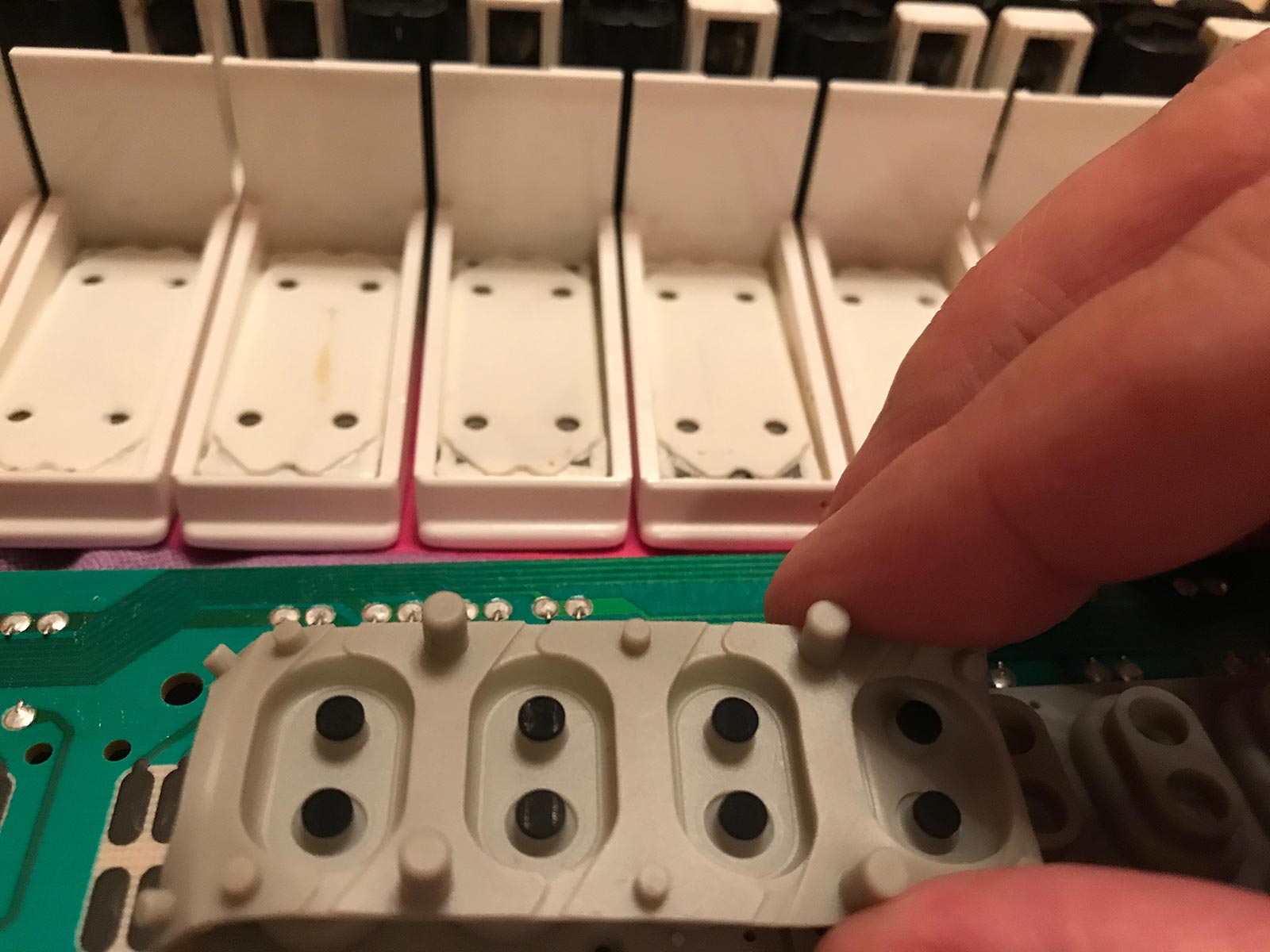

Огромное спасибо! Дополз до такого момента и не пойму, в каком состоянии контакты и что с ними сделать. Проблемная клавиша на контактах в середине (3 из 5), а на резинке вторая слева.
Найдите максимально мягкий карандаш и протрите чёрные контакты грифелем, оставляя следы, естественно. Если ничего пролито не было (по фото похоже что нет), то не надо спиртом тереть, хотя и страшного тоже нет. Короче механически грифелем пройдитесь и собирайте, проверяйте. Можно не прикручивая дно.
Я бы сказал, что дело в микротрещинах контактных дорожек на плате. У самого Roland A-33. Тоже лет 20 ему уже. На 4-5 клавишах дорожки пришлось пропаять. Пострадали они, судя по всему, как раз при разборке-сборке с целью чистки. Мож, и у вас та же беда?
Да я не разбирал за 30 лет музицирования ни одного инструмента
Думаю, естественный износ. Но это печально - клава не из бюджетных, слабо используемая и вдруг такая фигня. А-37 тоже была, лет 6, наверное - ничего подобного.
Почистил - заработало. Вопрос - как "обильно" нужно графитом покрывать контакты? И что вообще предпринимать, если контакты будут в еще худшем состоянии?
Думаю, естественный износ. Но это печально - клава не из бюджетных, слабо используемая и вдруг такая фигня. А-37 тоже была, лет 6, наверное - ничего подобного.Почистил - заработало. Вопрос - как "обильно" нужно графитом покрывать контакты? И что вообще предпринимать, если контакты будут в еще худшем состоянии?
Дня 3 назад я тоже рискнул почистить свою ямашку,уже несколько клавиш не работало,надоело с одной октавы на другую прыгать,инструмент конечно древний лет 30 не меньше есть ему,пыль местами собралась как вата. не стал я спирт использовать,попробовал сделать так добавил в чистую тёплую воду немного пищевой соды,размешал тщательно и протёр и резинку и саму контактную плату,рискнул и другие платы(контактные дорожки) где была пыль протёр этой жидкостью а затем чистой водой и сухой чистой тряпочкой,аккуратно собрал инструмент,и всё заработало,удивительно даже кнопки сенсорные приходилось нормально так давить,стали гораздо легче включаться.
Тут простое соображение: хорошо бы знать от чего очищаем. Если кислоты какие - то вода с содой рулит! Если жиры и сахара - сода или спирт. Износ контактных площадок - пробуем востановить нанесением графита или чего-то контактного. А как дальше проработает - может и 30 лет, а может и завтра начнёт капризничать. И контакты истираются, резинки дубеют, дорожки трескаются, да и мы не вечные
Хорошо, что кое-что починить всё-таки можно
Хорошо, что кое-что починить всё-таки можно
@mitinglas, Ну не знаю мне помогло,хотя и спирт был под рукой,видимо у меня сильного износа не было.
В Новосибирске есть резинки для некоторых инструментов... http://www.plazma-service.ru/yamahaprice/
Последнее редактирование:
Чистка резиновых контактов KURZWEIL,KORG,YAMAHA,FATAR,и т.п.
Прошу прощения.
Проспал.
Значит ни чего из выше указанного не помогает.
Помогает,только чистка контактов на резинках следующим способом:
1)Всё делаем в тонких резиновых перчатках.
2)Промываем контакты водой с обезжиривателем.
3)Даём высохнуть.(НИ КАКИХ ТРЯПОК)Они оставляют микроворсинки и ноты не играют.
4)После того ,как резинки просохли берём точильный брусок САМОЙ МЕЛКОЙ ФРАКЦИИ и аккуратно, СЛЕГКА !!! надавливая движениями параллельными плоскости контактной поверхности стираем спресовавщийся слой.КАЖДОГО КОНТАКТА,а их там по два на ноту.
5)Берем стирательную резинку аккуратно протираем контактные поверхности на плате.Не до стирания резинки,а поверхностно.
6)Тряпочкой,которая предназначенна для очистки стекла смартфона перед наклеиванием защитного стекла,протираем контакты на плате.
Собираем инструмент.
Некоторые ноты может потребоваться разыгрывать.
Но это единственный способ.
Прошу прощения.
Проспал.
Значит ни чего из выше указанного не помогает.
Помогает,только чистка контактов на резинках следующим способом:
1)Всё делаем в тонких резиновых перчатках.
2)Промываем контакты водой с обезжиривателем.
3)Даём высохнуть.(НИ КАКИХ ТРЯПОК)Они оставляют микроворсинки и ноты не играют.
4)После того ,как резинки просохли берём точильный брусок САМОЙ МЕЛКОЙ ФРАКЦИИ и аккуратно, СЛЕГКА !!! надавливая движениями параллельными плоскости контактной поверхности стираем спресовавщийся слой.КАЖДОГО КОНТАКТА,а их там по два на ноту.
5)Берем стирательную резинку аккуратно протираем контактные поверхности на плате.Не до стирания резинки,а поверхностно.
6)Тряпочкой,которая предназначенна для очистки стекла смартфона перед наклеиванием защитного стекла,протираем контакты на плате.
Собираем инструмент.
Некоторые ноты может потребоваться разыгрывать.
Но это единственный способ.
Хотел бы отметить, что графитовой смазки не должно быть слишком много. Недавно на инструменте перестала работать клавиша, случайно попала жидкость и засохла. Пятно удалил, но поскольку разобрал инструмент, решил сделать профилактику, заштриховал все контакты карандашом. К моему удивлению, перестало работать ещё несколько клавиш. Тогда протёр контакты сухой тряпочкой, все клавиши заработали кроме одной. Контакт этой клавиши протёр уже смоченной в спирте тряпочкой и клавиша заработала. Вот такие чудеса, которые наводят на мысль, что смазка не особо то и нужна, вполне может быть достаточно чистки.
