RME Babyface Pro - мощность выходного сигнала на мониторы / лимитирование

[digilab2]

-я вам там в личке ответил ( по моему вам) если не трудно окончательный вариант сюда выложите , чтобы народу
понятно было



[pbb]

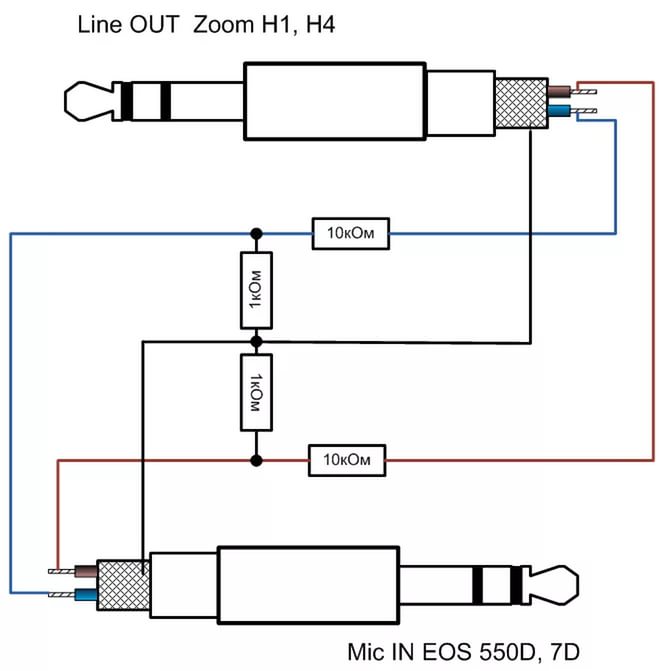

для симметричного соединения делитель можно выполнить по такой схеме
[DOUBLEPOST=1488276406][/DOUBLEPOST]номиналы резисторов подбираются в соответствии с желаемым ослаблением ---например 10к и 1к это в одинадцать раз
[DOUBLEPOST=1488276549][/DOUBLEPOST]суммарное сопротивление делителя 5к-10к

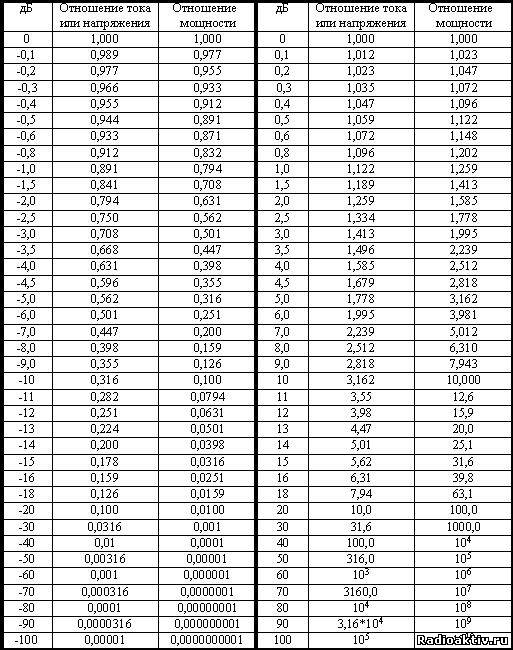

[DOUBLEPOST=1488276658][/DOUBLEPOST]коэффициент деления переводим в дб



[pbb]

схему можно изменить ----вместо двух резисторов меньшего номинала(которые к земле ) ставить один 2к между сигнальными проводами



[The Patient Zero]

Добрый вечер, подскажите, как мне делителем (резисторами) ослабить -14db в симметричном подключении по xlr? Нужно соединить dac и мониторы. Вопрос, какие выбрать резисторы (фирма, сопротивление и т.д.), схему распайки которая выше можно использовать?



[Long]

-- Схему - в принципе, можно, но там одна лишняя деталь.
Чтобы правильно рассчитать сопротивления на точно 14 дб - нужно знать
входное сопротивление того устройства, куда будет подаваться сигнал.



[The Patient Zero]

@Long, из цап выход симметрия xlr +14dbu (202й)
Вход в саб dynaudio bm9s mkll по xlr без регулировки чувствительности на нем (в нем есть регулировка громкости, но только самого саба, следовательно в мониторы прямиком через хайпас без регулировки по уровню), из саба в мониторы dynaudio lyd на мониторах -6db чувствительность. Спасибо.
[DOUBLEPOST=1500314129][/DOUBLEPOST]

-- Схему - в принципе, можно, но там одна лишняя деталь.

какая такая деталь?



[Long]

нужно знать входное сопротивление того устройства, куда будет подаваться сигнал
