Вопросы по Digilab SPM-101 ?

  • Автор темы Автор темы Irinka
  • Дата начала Дата начала
Irinka

Irinka

Member
22 Июл 2011
171
9
18
Мальчики Хелллп!

Взяла свой первый преамп, гуглила не нашла и в родной инструкции это не написано.

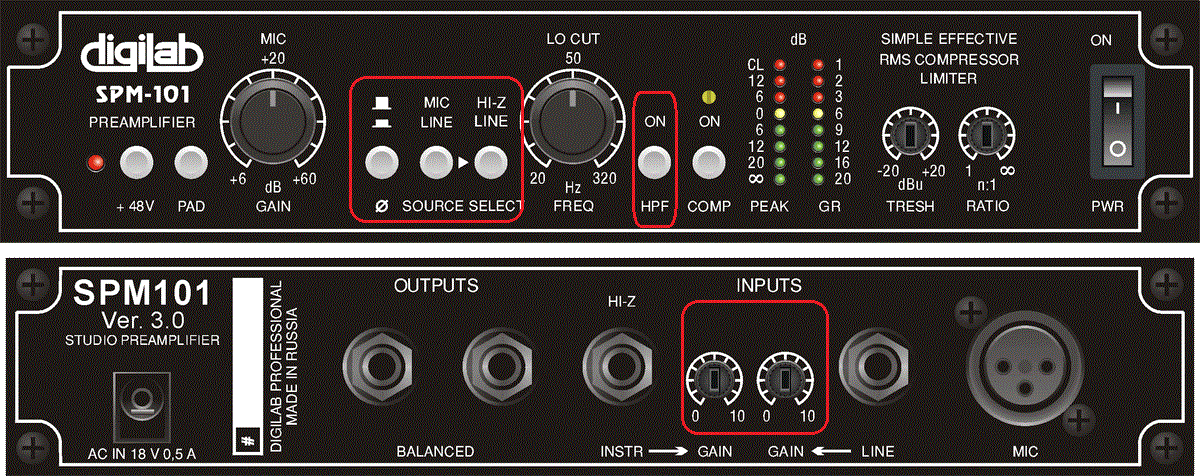

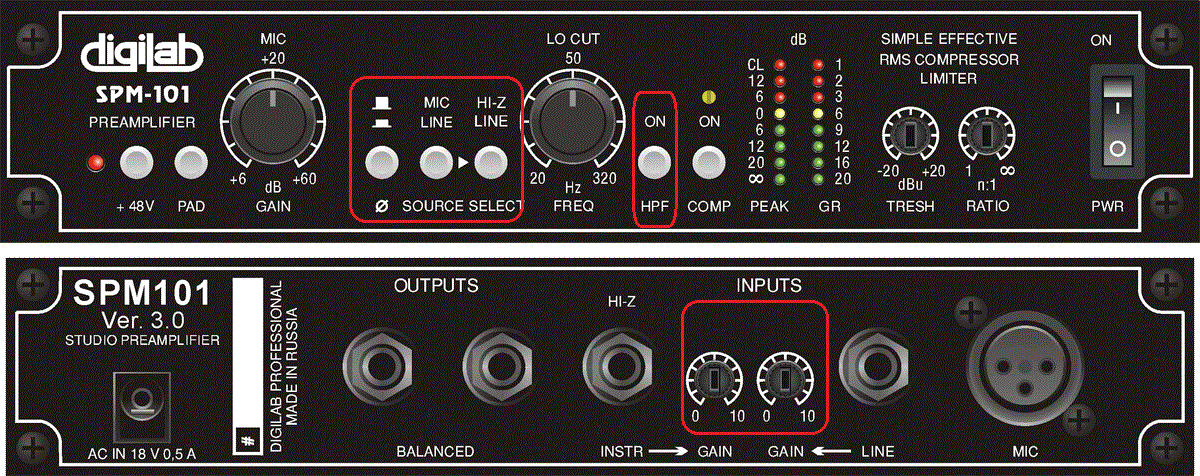

Подскажите, что делают кнопки которые я обвела красным? Если не затруднит, напишите подробно.

Правильно ли я понимаю?

Передняя панель:
Кнопка которая отображена (/) перечеркнутым кружком – она переворачивает фазу?
Если я не пишу гитары итд, а работаю в микр то моя кнопка тут – MICLINE ?
LOCUT не работает кока я не нажму кнопку – HPF /ON?

Обратная сторона:
Балансные это для мониторов? а наушники можно подключить туда?
Не понимаю вообще, что делают эти регуляторы , INSTR-GANи GAIN– LINE

Спасибо.

Последнее редактирование:
Слева-направо:
Переворот фазы сигнала
Переключение режима mic/line (микрофон или линейный сигнал)
Переключатель на hi-z (инструментальный вход - если пишите в преамп гитары)
Включает хай-пасс фильтр. Частота регулируется крутилкой слева от кнопки.
Внизу:
Регулировка чувствительности входного сигнала.

Выход на наушники в приборе не предусмотрен.

http://xn--80acedubv.xn--p1ai/catalog/spm101.html
кое-что тут проясняется.

А вообще, для каких целей приобретали?

  • Like
Реакции: Irinka
Для выпусков новостей ;)
Спасибо , значит я почти всё правильно поняла! )

Ну наушники же можно подключить к OUTPUTS ? )))

Последнее редактирование:
Irinka написал(а):
Ну наушники же можно подключить к OUTPUTS ? )))
Нажмите для раскрытия...
теоретически, да, но:
1) Потребуется усилитель для наушников
2) Сигнал будет моно...
3) Не понятно тогда, зачем вообще преамп. Вы видимо плохо понимаете его предназначение...

Irinka написал(а):
Для выпусков новостей
Нажмите для раскрытия...
для записи? или вещания в прямом эфире?

Нет, как работает Компрессор я выучила )))
Я путаюсь иногда в некоторых кнопках и коммутации,))) а принцип работы компрессора знаю.

Подскажите ещё плиз, куда джек 6,3 от карты вставлять? Я попробовала в LINE рядом с МIC звук не идет, попробовала в HI-Z и тоже звука нет. Куда джек от карты подключать? )))

И ещё раз, про маленькие крутилки с обратной стороны, не понимаю что делают эти регуляторы , INSTR-GANи GAIN– LINE ((( они регулируют громкость с линии HI-Z и с Микрофона ? или ?

Ну не смейтесь )) я же девушка !

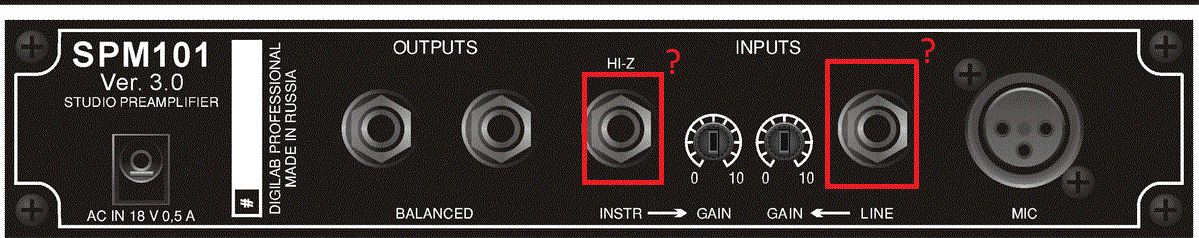

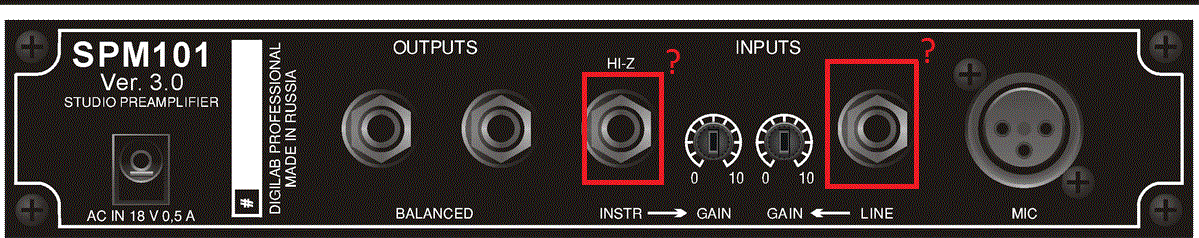

Мне надо подключить этот предусилитель в карту, чтобы я смогла себя записывать! У меня есть провод на котором с двух концов Джеки 6.3, куда на задней стенке преампа подключается этот джек чтобы сигнал уходил в карту? В какой разъём?

Я попробовала в LINE рядом с МIC звук не идет, попробовала в HI-Z и тоже звука нет.

Irinka написал(а):
Я попробовала в LINE рядом с МIC звук не идет, попробовала в HI-Z и тоже звука нет.
Нажмите для раскрытия...

Т.к. это вход (inputs), а вам нужно в выход (outputs). Правда там подписано - balanced, а у вас провод не балансный. Может и не работать.

А вообще странно, что диджилаб не предоставляет нормальной инструкции... :(

  • Like
Реакции: Irinka
НУ очевидно, что не пойдет, потому что там написано что это Input...

А выходить обычно все из Output...

Попробуйте подключить туда)))

  • Like
Реакции: Irinka
Балансный ? ))) пошла гуглить, что такое балансный и не балансный …
Спасибо вам

Просветилась, у меня балансный провод с Джеком 6.3 на обоих концах. Ну вот незадача… у преда там 2 выхода, а в карте один о_О

Последнее редактирование:
@Irinka, подключите один конец шнура к любому из ouputs, а другой ко входу карты.
Если используете микрофон, то все кнопки кнопки source select должны быть отжаты.

А вообще, сил Вам и терпения... в этом деле, еще огромная куча непонятных слов :)

@Irinka, какая карта то? нужно от этого плясать. А то мож она встроенная... тогда хитрый провод надо паять. Ну...для Вас хитрый:D
Я уже понял что есть наушники. Непонятно есть ли микрофон, уточните пжлст.
Если микрофон есть то для начала подключите его в гнездо MIC, которое сзади Digilab SPM-101. Поговорите в микрофон или просто слегка постучите по нему и посмотрите есть ли индикация в SPM-101. Если микрофон требует питания то надо нажать на кнопочку +48 она спереди SPM-101. Кнопки PAD и MIC\LINE должны быть НЕ нажаты. Регулятор GAIN пока поставьте по центру, как раз туда где написано +20.
Будем действовать поэтапно.

Последнее редактирование:
Alx_g
Карта M-Audio m-track

fakeitback
гм, кончик? что вы меня грузите )))
Нет! нет дополнительного колечка, у меня как на картинке с одним кольцом Джек (если не ошибаюсь это моно джек). Нужен провод с 2 колечками???

soundroad
Спасибо ))) я теперь ломаю голову, не смогу уснуть "балансный или не балансный"

Gerain9
Есть наушники, есть микрофон XLR )))
Ну я не совсем барашка, это я давно сделала ;) индикация есть и запись уже пошла )))
Сейчас у меня двоякие чувства, провод от карты к преду два джека 6.3 на обоих концах (в 101 я подключила его в один из outputs - balanced ), теперь мне страшно "балансный или не балансный" ))))

p/s: У этого предусилителя мне непонятны остались только две крутилки на обратной стороне, “INSTR-GAN и GAIN– LINE” они регулируют громкость с линии HI-Z и с Микрофона ?



Последнее редактирование:
@Irinka, ну, судя по мануалу от м-аудио, вам нужно балансным кабелем соединить OUTPUT SPM-101 и GUITAR / LINE INPUT M-Audio. MIC/LINE / GUITAR SWITCH в положении "MIC/LINE" – сигнал линейного уровня.

Irinka написал(а):
У этого предусилителя мне непонятны остались только две крутилки на обратной стороне, “INSTR-GAN и GAIN– LINE” они регулируют громкость с линии HI-Z и с Микрофона ?
Нажмите для раскрытия...
Первый да, HI-Z. Второй регулирует чувствительность линейного входа. И там же стрелочки нарисованы для понятности. Но Вам это просто не нужно судя по всему. Вам нужно чуствительность микрофонного преда регулировать- это левый регулятор спереди, MIC GAIN.

  • Like
Реакции: Irinka
-Irinka , там к прибору прилагается бумажка( паспорт) там вкратце все написано и есть блок-схема, на уровне школьников нарисовано, у нас
на сайте есть чуть поподробнее описание
-spm101 можно подключать любым кабелем ( там пассивная симметрия на выходе) , в вашем случае ( м-аudio) лучше провод джек-джек ( trs-trs) , подсоединить
на любой выход 101 (output) и линейный вход м-аудио ( line input)
-остальное уважаемый gerain9 вам уже обьяснил , если возникнут еще вопросы напишите мне в личку например

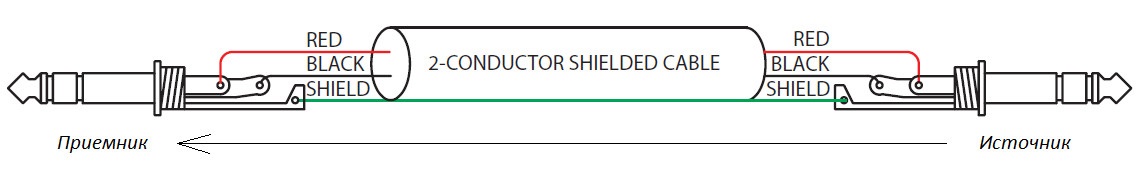

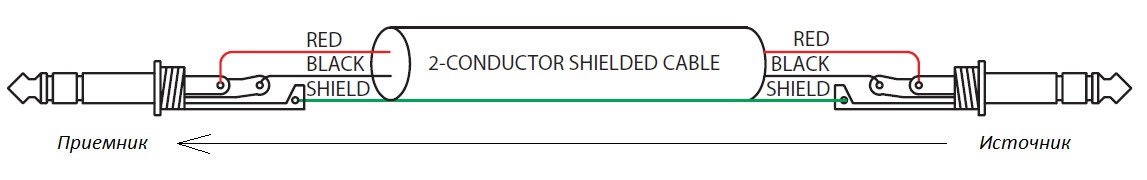

[DOUBLEPOST=1467379265][/DOUBLEPOST]-вот такой провод

Последнее редактирование:
  • Like
Реакции: LilColt
-заодно обьясню правильный порядок подключения фантомного питания ( в любых приборах) для конденсаторных микрофонов
1. включить прибор
2. подключить микрофон ( желательно предварительно убедится что в проводах нет закороток)
3.включить фантомное питание , после прогрева 1-2 мин можно работать
-выключение в обратном порядке,крайне нежелательно передергивание микрофонов при включенном
фантомном питании , как правило приводит к пробою емкостей в микрофоне ( или подмагничиванию трансформатора)
или постепенной деградации модуля преампа ( появляются шумы трески и в конце концов полная неработоспособность)

Начну с конца: Воткните микрофон в вашу звуковую карту, не пойму, кто вам посоветовал преамп, когда он есть в карте.

=============================================

Но если хочется позаморачиваться и получить слегка засранный звук, потому что компрессор без умения и опыта настроен нормально не будет, плюс это такой прибор, который требует подстройки по-ходу дела.

Мик в Mic (Input).

Output (любой из двух, это копии) джеком в любой Input Карты. Всё. (балансый или нет - пофигу, даже не парьтесь (балансный 2 кольца, небалансный - одно. Вы берете джек, который у вас есть, И ВСЁ).

Наушники втыкаете в карту, в преамп для микрофона наушники не втыкаются и это не имеет смысла никакого.

В итоге через наушники в карте вы будете слышать себя с микрофона, и музыку с компа, если надо.

Последнее редактирование:
Смарт Элло написал(а):
балансый или нет - пофигу, даже не парьтесь (балансный 2 кольца, небалансный - одно. Вы берете джек, который у вас есть, И ВСЁ).
Нажмите для раскрытия...
-вообщем да , но балансное подключение в любом случае лучше( уменьшает на 20-60db наводки на кабель)
-да Смарт Элло верно говорит наушники надо подсоединять к карте
Смарт Элло написал(а):
компрессор вам только засрет звук, потому что настроить вы его не сможете))
Нажмите для раскрытия...
-там его можно просто выключить , да и настраивать его особо не надо ( там автомат) , ставим ratio 1:2, threshold по вкусу , make up gain - делаем чтобы громкость
компрессора не отличалась от прямого сигнала - вот и все
-да и rms компрессор засрать звук и не может по принципу действия

  • Like
Реакции: Смарт Элло
Смарт Элло написал(а):
Начну с конца: Воткните микрофон в вашу звуковую карту, не пойму, кто вам посоветовал преамп, когда он есть в карте.
Нажмите для раскрытия...
-с моей точки зрения вы правы на 100%( с точки зрения начинающих) , но если посмотреть с точки зрения дикторов то все не так однозначно, по отзывам
уважаемых товарищей Kong, Garin и многих других , преампы в картах не выдерживают никакой критики
-я не занимаюсь рекламой своих преампов , поймите меня правильно , тем более что мы начали сворачивать производство
по крайней мере spm100 уже убрали , и 102 скорее всего в следующем месяце тоже уберем

digilab2 написал(а):
-я не занимаюсь рекламой своих преампов , поймите меня правильно
Нажмите для раскрытия...

А я не против, вы как раз должны заниматься их рекламой, ничего плохого тут нет совсем.

И я вас правильно понимаю и уважаю. Просто мысль есть, что потом звук идет все равно в преамп карты.

Смарт Элло написал(а):
Просто мысль есть, что потом звук идет все равно в преамп карты.
Нажмите для раскрытия...
-ну как правило , линейный и микрофонный вход это разные вещи в нормальных картах , в м-аудио вроде
все правильно должно быть
