Доброй ночи друзья!
На концертах используем триггеры роланд для ударника.И все это идет в карту multiface 2 и далее софтом в миди. Приходит очень много гейну с датчиков и стандартными средствами карты не понизить. В результате не точно детектируются удары. Возможно ли впаять в провода постоянные резисторы перед триггерами?Если да то какие?И с каким сопротивлением? Нужно примерно на 7 db понизить.


Ga_rY

Мучитель-синтезаторов
2 Янв 2008
1.324
802
113
61
Полтава, UA
www.realmusic.ru
Нужно примерно на 7 db понизить.
Откуда такая точность? Резисторы нужны мегоомные.

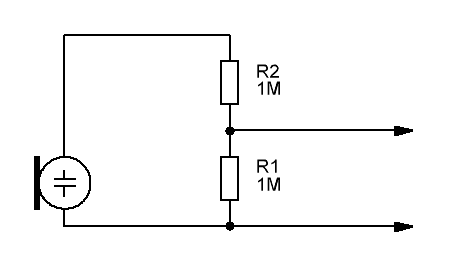

Попробуйте сначала на одном датчике впаять цепочку из 2-х резисторов 1М и с их середины сделать отвод. Это будет 6 дБ.
Чем меньше будет нижний (земляной) резистор - тем больше будет дБ.
К примеру если нижний резистор взять 850 кОм - то ослабление будет 7 дБ.

  • Like
Реакции: incubator

incubator

Well-Known Member
24 Янв 2007
640
444
63
Spb
Откуда такая точность? Резисторы нужны мегоомные.
Попробуйте сначала на одном датчике впаять цепочку из 2-х резисторов 1М и с их середины сделать отвод. Это будет 6 дБ.

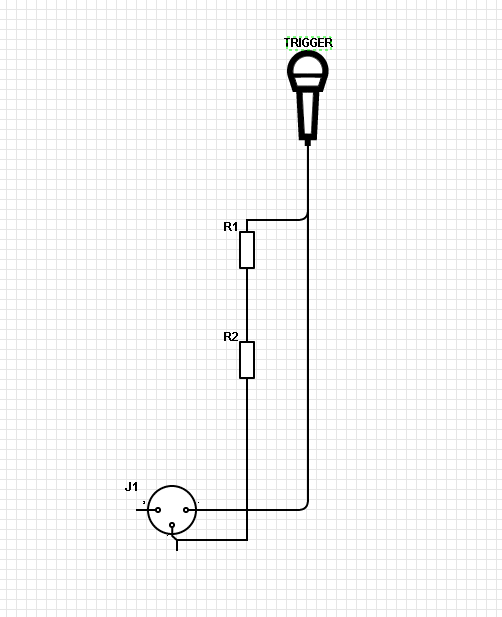

Ну пробовал к другим картам подсоединить где возможность есть понизить сигнал до 30 дб там опытным путем выяснил. Спасибо попробую) это как то так?
2015-07-19 01-36-52 Скриншот экрана.png


Ga_rY

Мучитель-синтезаторов
2 Янв 2008
1.324
802
113
61
Полтава, UA
www.realmusic.ru
@incubator, здесь надо бы еще учитывать входное сопротивление усилителя.
Возможно достаточно просто шунтировать датчики резисторами или же достаточно будет одного последовательного, как на Вашей схеме.
Предположим, если входное сопротивление усилителя равно 1 М, достаточно последовательно с датчиком также включить 1 М, что даст ослабление 6 дБ (2 раза).

  • Like
Реакции: incubator

incubator

Well-Known Member
24 Янв 2007
640
444
63
Spb
Спасибо за наводку куплю завтра и поэкспериментирую)


digilab2

Well-Known Member
19 Июн 2012
12.343
6.451
113
68
Москва
www.skbprost.ru
-там в триггерах r1 уже стоит( 1-10мом) , т.е нужно просто подобрать резистор последовательно
-хотя по моему лучше снизить чувствительность пьезика механическим путем


sunet

Victor Buruiana, 1959
18 Июл 2005
12.078
6.372
113
64
Chisinau, Moldova
Вход симметричный, а выход разве нет? Сама по себе керамическая пластина как и динамический микрофон может рассматриваться как симметричная система, только с очень большим внутренним сопротивлением. Как мне кажется лучше взять потенциометр на 1 МОм и включив его параллельно датчику найти положение когда будет нужная чувствительность, а потом замерить потенциометр и заменить его постоянным резистором.


digilab2

Well-Known Member
19 Июн 2012
12.343
6.451
113
68
Москва
www.skbprost.ru
-что собственно Ga rY , и нарисовал:)
- мы помнится под них просто прокладки подбирали разные по толщине , так как то лучше получалось, с точки зрения правильности срабатывания
