Помогите со схемой автоматики.

[krosslove]

подскажите пожалуйста схему включения реле которое при подаче напряжения включается и сразу выключается (нужно включить кнопку плей на плейере) причем напряжение идет постоянно. Потом при отключении включении питания чтобы цикл повторился. Может есть готовые схемы?



[Methafuzz]

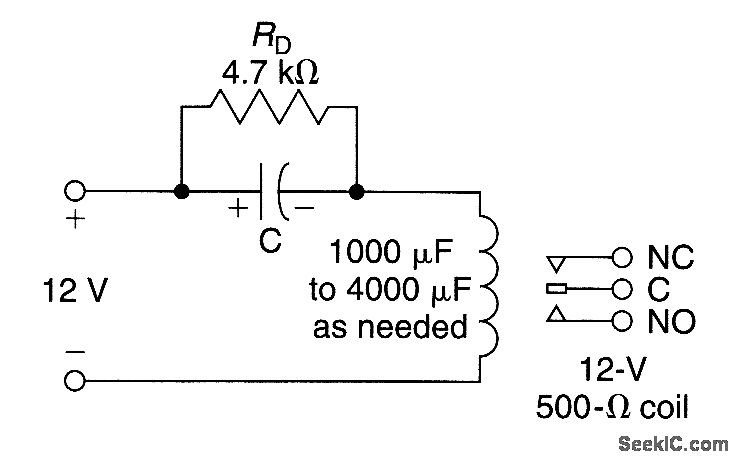

http://www.seekic.com/circuit_diagram/Control_Circuit/Relay_Control/MOMENTARY_RELAY_CIRCUIT.html

проще уж некуда )



[krosslove]

блин с мобилы не открывается полностьютам схема или готовая сборка?



[NRami]

блин с мобилы не открывается полностью

проще уж некуда )

Продублировал.



[krosslove]

Спасибо! То, что надо)))



[H-ron]

Продублировал.

При отключении питания цикл не повторится, если это отключение производится разрывом цепи. Реле времени надо - есть, кажется, с необходимой логикой.


PS. Может заработать так как надо, если при отключении замыкать входную цепь и исключить из схемы резистор.

PPS. Добавление второго реле решает проблему. Во, накалякал:



Реле K2 будет работать в необходимой логике: К2 будет включаться на время, определяемое емкостью конденсатора, при подаче напряжения и его снятии. Надо подобрать емкость конденсатора для необходимой длительности включеня К2. Замечу, что резистор вносил бы несимметричность в цикл.

PPPS. Для надежности, в схему лучше добавить еще диодик, что бы исключить влияние напряжения отпускания реле.



[soundpro]

При отключении питания цикл не повторится, если это отключение производится разрывом цепи.

Почему? Резистор как раз и предназначен для разрядки конденсатора при разрыве цепи.



[krosslove]

Ок. спасибо за помощь! А вот как в последней схеме, я так и сделал изнчально)))) У меня всю цепь запускает первое реле.



[H-ron]

Почему? Резистор как раз и предназначен для разрядки конденсатора при разрыве цепи.

Конденсатор то разрядится и при очередной подаче напряжения реле конечно включится, но, вроде, требуется включение реле и при снятии напряжения. Немного невнятно написано.. или прочитано))



[krosslove]

Ребята, тут еще образовалась задачка - нужно, чтобы при включении первого реле, второе включилось с задержкой на 1-3 секунды и тут же выключилось, причем первое реле включено. При отключении и включении первого реле цикл должен повториться. Можно ли это сделать на реле или мне использовать Ne 555 ( не хотелось бы усложнять). Расматривал вариант медленного включения транзисторным ключем (например вот, внизу прикрепил) плюс "отпускалка" с поста номер 6... Будет ли работать? Завтра буду пробовать на железе...
