@Molvik, у Вас на переключателе три положения- кардиоида, круг и восьмёрка. Чувствительность между этими направленностями может меняться, но незначительно, если всё правильно собрано и капсюль исправен. На кардиоиде высокая чувствительность с одной стороны и низкая, с завалом частотки, с другой. На восьмёрке примерно одинаковая чувствительность с обоих сторон, но низкая с боков. На круге чувствительность должна быть одинакова с любой стороны, без особого изменения частотки.
Скиньте сюда схему, по которой собрано сейчас, с обозначением приходящих напряжений.

  • Like
Реакции: Molvik

Molvik

Member
10 Дек 2018
40
0
6
69
Скиньте сюда схему, по которой собрано сейчас, с обозначением приходящих напряжений.

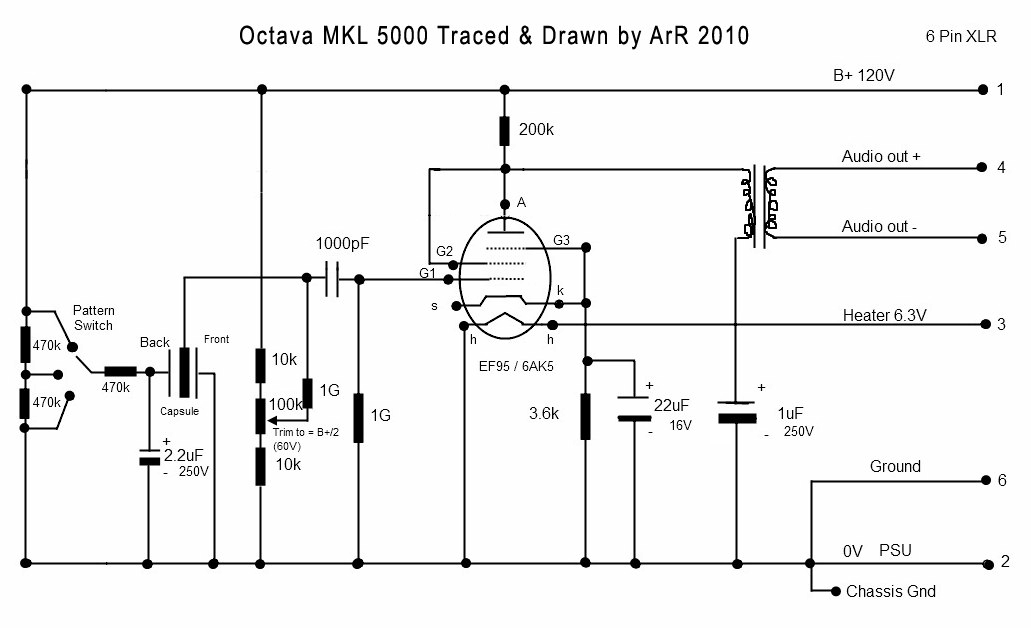

Как объяснил мне инженер(который допаивал и отстраивал) в верхней позиции полное напряжение(120в), в центре половина, а в нижнем ноль. И переключается только задняя мембрана, передняя идет на землю.MKL-5000.gif
[DOUBLEPOST=1557002987][/DOUBLEPOST]Судя по надписи сверху(снято и нарисовано A&R) это не оригинальная схема, возможно в этом кроется проблема?


Molvik

Member
10 Дек 2018
40
0
6
69
На каком то из форумов представитель октавы говорит о том, что у ранних 5000-х были некие "особенности" в переключении направленности, которые в поздних версиях были устранены...хотелось бы ознакомиться со схемой без "особенностей"...


Sonic

Well-Known Member
17 Дек 2005
1.692
721
113
Череповец
twin-x.com
@Molvik, проблема в неправильном конденсаторе, что шунтирует мембраны.

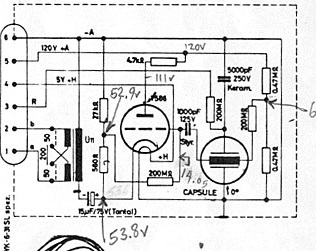

Вот схема AKG:
AKG C12.jpg
На неподвижном электроде постоянно 60в, на пин "3" разъёма подаётся изменяемое от нуля до 120-ти вольт напряжение, за счёт чего и меняется характеристика направленности. Если там нуль вольт, то направленность- круг, если 60 в, то кардиоида, если 120 в, то восьмёрка.
И на этой схеме кондёр, который шунтирует мембраны капсюля- плёнка номиналом 5000пФ, а не электролит на 2.2мкФ, как на вами приведённой. Без него переключение работать не будет. Его номинал может быть от 1-го нФ до 10-ти нФ.

Последнее редактирование:
  • Like
Реакции: Molvik

Molvik

Member
10 Дек 2018
40
0
6
69
Правильно ли я Вас понял: схема переключения МКЛ-5000 рабочая, нужно лишь заменить электролит на правильный конденсатор? А то схема AKG (как по мне) отличается...


Molvik

Member
10 Дек 2018
40
0
6
69
Не дождавшись ответа,вместо электролита начали пробовать разные конденсаторы, ничего не изменилось, стало даже хуже - появился какой то гул...


Sonic

Well-Known Member
17 Дек 2005
1.692
721
113
Череповец
twin-x.com
Не дождавшись ответа,вместо электролита начали пробовать разные конденсаторы, ничего не изменилось, стало даже хуже - появился какой то гул...
@Molvik, либо в монтаже косяк, либо в самом капсюле. Замеряйте ёмкость мембран, относительно обоих закороченных неподвижных электродов. У такого исправного капсюля ёмкость каждой стороны должна быть в районе 70-ти пФ, +- 2-3пФ. Проверьте, не коротят ли центральные болтики мембран между собой. У меня был такой случай с подобным капсюлем.

  • Like
Реакции: Molvik

Molvik

Member
10 Дек 2018
40
0
6
69
Спасибо! Там, вроде, наметился какой то прогресс, что то он нашел по емкости, придумал какой то фильтр, завтра постараюсь забрать, отпишусь...
ЗЫ: На капсюль грешить не решусь, МК-18 был рабочий и никаких физических воздействий во время его переноса не происходило...


Molvik

Member
10 Дек 2018
40
0
6
69
Вообщем, счастья особого нет, все странно. Переключатель в середине: работает задняя мембрана, передняя тише. В левом: гораздо громче и в такой же пропорции(задняя громче, передняя тише). В правом все совсем тихо, но передняя громче задней...
ЗЫ: Нашел еще одну схему(другого автора), точно такая же как и первая - электролит 2.2 uf...


Sonic

Well-Known Member
17 Дек 2005
1.692
721
113
Череповец
twin-x.com
Переключатель в середине: работает задняя мембрана, передняя тише. В левом: гораздо громче и в такой же пропорции(задняя громче, передняя тише). В правом все совсем тихо, но передняя громче задней...
@Molvik, причина в неправильном монтаже. Напряжения поляризации подаются на капсюль через высокоомные резисторы?


Molvik

Member
10 Дек 2018
40
0
6
69
А что в схеме МКЛ - 5000 регулирует подстроечный резистор?
Спасибо.


Sonic

Well-Known Member
17 Дек 2005
1.692
721
113
Череповец
twin-x.com
А что в схеме МКЛ - 5000 регулирует подстроечный резистор?
@Molvik, им должно выставляться 60 в, т.е., половина от 120-ти, которые идут на переключатель. Можно обойтись и без подстроечника, поставив ту же пару резисторов на 470к или 1М, с малым разбегом между собой по номиналу, но резистор 1Г, который подключается к их средней точке, должен остаться.

  • Like
Реакции: Molvik

Molvik

Member
10 Дек 2018
40
0
6
69
То есть, он не может быть причиной моих траблов с переключениями направленности?
Спасибо.


Molvik

Member
10 Дек 2018
40
0
6
69
И что произойдет, если выставить напряжение, например, 70 вольт?
Спасибо.


Sonic

Well-Known Member
17 Дек 2005
1.692
721
113
Череповец
twin-x.com
То есть, он не может быть причиной моих траблов с переключениями направленности?
@Molvik, только в том случае, если есть отрыв бегунка от резистивной дорожки или обрыв самой дорожки.

И что произойдет, если выставить напряжение, например, 70 вольт?
Либо мембрана прилипнет к неподвижному электроду, либо не получите чётко сформированной диаграммы направленности. Например: постоянное напряжение поляризации 70в, изменяемое 120в- не будет правильной восьмёрки.

  • Like
Реакции: Molvik

Molvik

Member
10 Дек 2018
40
0
6
69
Спасибо, набрал резисторов и конденсаторов, завтра будем пытаться...


Molvik

Member
10 Дек 2018
40
0
6
69
Повлияет ли замена этих 470К резистора и электролита 2.2 uf другими номиналами на напряжение 60в.?
Спасибо.


Sonic

Well-Known Member
17 Дек 2005
1.692
721
113
Череповец
twin-x.com
Повлияет ли замена этих 470К резистора и электролита 2.2 uf другими номиналами на напряжение 60в.?
@Molvik, нет. Капсюль практически не потребляет ток. Только, если будете замерять напряжение, то надо щуп вольтметра ставить до высокоомных резисторов, иначе будет просадка.

  • Like
Реакции: Molvik

Molvik

Member
10 Дек 2018
40
0
6
69
Была ошибка в монтаже(путаница в контактах переключателя) . После исправления и настройки 60в все заработало корректно без замены деталей.
Персональная благодарность Sonic за терпение и отзывчивость.


Sonic

Well-Known Member
17 Дек 2005
1.692
721
113
Череповец
twin-x.com
Была ошибка в монтаже(путаница в контактах переключателя) . После исправления и настройки 60в все заработало корректно без замены деталей.
@Molvik, вот и славно. Но тот 470к на переключателе я бы заменил хотя бы на 100М- дольше мембрана проработает.

  • Like
Реакции: Molvik

Molvik

Member
10 Дек 2018
40
0
6
69
Сейчас время звукозаписывающей активности угасает(на лето уезжаю на дачу). Для меня было важно знать, что микрофон в строю и в любой момент готов к работе. Ну, а в начале следующего кино-концертного сезона поэксперементирую с резистором.
Еще раз Вам спасибо за желание помочь!
