Behringer B2 Pro восстановление работоспособности

[Vladimir74]

Behringer B2 Pro восстановление работоспособности.
В режиме кардиоида обнаружил, что во временем пропали высокие частоты, а иногда и вовсе сигнал пропадал, при этом в режиме восьмерка и круговая диаграмма мик работал, но задняя мембрана звучала ярче передней.
Я сначала думал, что влага на платах конденсировалась или еще какой токопроводящий налет, но потом понял, что просто со временем с фронтальной мембраны начало исчезать напыление.
В результате работоспособность удалось вернуть так:
разобрал голову микрофона и развернул мембраны на 180 градусов. Свежая мембрана встала на место фронтальной, и провода от мембран поменял местами. Теперь микрофон в режиме кардиоида работает как новый, но режими восьмерка и круг нормально не работают, так как мембрана бывшая фронтальной в этих режимах задействована.
Но кардиоида для меня самый необходимый режим. За 7 лет использования микрофона, восьмерка применялась пару раз. Таким образом микрофон обрел вторую жизнь! А то и не продать и выкинуть жалко было

PS У кого-нибудь есть схема электроники микрофона Behringer B2 Pro? Все таки хотелось бы знать его схему. А то по дорожкам платы переснимать схему напряжно



[astahov]

У меня есть схема. Как Вам ее выслать? email?



[Music_Hawk]

схема электроники микрофона Behringer B2 Pro? Все таки хотелось бы знать его схему. А то по дорожкам платы переснимать схему напряжно

Зачем, если у вас проблема с капсюлем?
Вы же сами пишете, что поляризация в порядке при смене сторон...
Да и схема для начала не нужна.
Замерьте разницу при переключениях на "солнце, жопу и очки"

Если будет разница, значит схема, если нет - капсюль.



[Vladimir74]

Мне схема нужна не в контексте данного дефекта, а вообще глянуть как там пред реализован. Если можно вышлите на почту Volchenko@pochta.ru Заранее спасибо.



[astahov]

Смотрите почту, надеюсь поможет



[Vladimir74]

Спасибо.



[Novossyol]

А можно и мне схему микра B-2 Pro, а то что-то он стал шуршать и подозрительные звуки издавать самостоятельно.
Моя почта 107fm07@mail.ru
Заранее благодарю!



[Vladimir74]

Лично мне схему так и не удалось найти.



[Long]

The Behringer B-2 Pro is a multipattern large diaphragm FET condenser. It appears to be identical internally to the NT2S from 797 Audio.
http://recordinghacks.com/microphones/Behringer/B-2Pro
http://www.italiarec.com/forum/threads/717-Behringer-B-2-Pro
Там же в схеме полторы детали, её срисовать - дело 10 минут от силы...



[studio666]

Ребята, вопрос! Вот если в Behringer B-2 Pro громко крикнуть - он "затыкается" на 2 секунды, потом опять работает. С поп фильтром такого не бывает. Это нормально?



[Vladimir74]

Это не совсем нормально, но не смертельно. Видимо высохли электролитические конденсаторы в сглаживающих фильтрах питания, а при большой громкости сигнала токопотребление схемы возрастает и питание фантома просаживается под нагрузкой, а при спаде сигнала конденсаторы опять успевают накопить заряд и работа схемы восстанавливается. Скорее всего оно может работать как есть очень долго, просто петь в любом случае надо через поп фильтр.



[studio666]

Спасибо большое! Попробую перепаять кондеры на "крутые". Микрофон то хороший для черновых записей. Привык уже. Единственное - верхов дают огого! Вот бы еще как то срезать выпирающие верха Может есть где доработанная схема?

Ух ты...разобрал и точно! конденсатор С3 вздулся....Надо все менять на нормальные, а то это самый дешевый тип электролитов...



[Vladis__D]

Друзья,подскажите очерёдность разборки микрофона...Спасибо.



[Vladimir74]

Откручивается кольцо возле разъема и снимается цилиндрическая оболочка, образующая корпус.
На внешней стороне разъема XLR нарезана резьба, на которую и закручена кольцевая деталь.



[CDF750]

Аналогичная проблема с B2 Pro. При резком повышении звукового давления затыкается на несколько секунд, потом восстанавливается. В довершение ко всему стал давать в состоянии покоя низкочастотный шорох с меняющейся интенсивностью. Вскрыл схему, вздувшихся электролитов не нашел, но на всякий случай все 5 заменил на новые. Проблема не исчезла. Чистка контактов разъема "головы" тоже не дала результатов. В какой-то момент времени подумал на некачественность фантомного питания, но запитка от другого источника/предусилителя тоже не дала результатов. У кого-нибудь есть идеи, в чем может быть дело?

P.S. За схему опять же буду крайне благодарен. claude666@mail.ru



[Music_Hawk]

При резком повышении звукового давления затыкается на несколько секунд, потом восстанавливается.

Похоже на мембрану капсюля. Менять капсюль, ибо перетяжка оного бессмысленна.
А лучше микрофон. Ибо это УГ.
Попробуйте на 8 или на омни поорать в другой капсюль, с обратной стороны.
Если обратная сторона нормуль, уже хорошо.

Шуршание проверьте на разных диаграммах и режимах.



[akaabd]

Music_Hawk, У него корпус хороший,приятный на ощуп,можно все внутренности выкинуть и нормальный собрать,самоделкиных же хватает на форуме.



[Music_Hawk]

akaabd, судя по всему, вопрошающий не самоделкинд. А корпус с чемоданом да, можно и продать на каннибализм.



[NRami]

Сообщение от CDF750
При резком повышении звукового давления затыкается на несколько секунд, потом восстанавливается.
Похоже на мембрану капсюля. Менять капсюль, ибо перетяжка оного бессмысленна.

Попробуйте на 8 или на омни поорать в другой капсюль, с обратной стороны.
Если обратная сторона нормуль, уже хорошо.

У меня такой же есть микрофон, так же при резком повышении звукового давления затыкается на некоторое время. Похоже общая конструктивная проблема с самим капсулем, я развернул нормальную тыловую капсулю вперёд, а вторую пришлось отключить, теперь нет круга и восьмёрки.



[Music_Hawk]

теперь нет круга и восьмёрки.

Скажу по секрету: их и не было. Было что-то непонятное.
Усечённый эллипсоид и 6.
Прилично подобранные капсюли на 8 и омни на китайцах вообще 5%, не больше.



[NRami]

Скажу по секрету: их и не было. Было что-то непонятное.
Усечённый эллипсоид и 6

У меня зтот микрофон с 2002 года, и брал б/у, он выпуска где то 90-х годов и наврятли китаец.
У него был хороший равномерный круг, записывал до 10-12 чел, ставил вокруг микр-на в два ряда, а восьмёркой почти не пришлось пользоваться.



[Music_Hawk]

Кагэбычно, первые из серии самые приличные, для затравки, так сказать.
В 90ых Ули тоже в Китае делались. М.б. контроль качества был приличнее...или повезло.



[Long]

-- Как только ули не пустили со свиным рылом в калашный ряд - так он
сразу переориентировался на кЕтайскую массовую дешёвку. 90 годы - уже были там.



[боби]

Здравствуйте коллеги помогите пожалуйста у меня микрофон BEHRINGER B-2 PRO не работает у кого есть схема скиньте пожалуйста заранее благодарю

[MOD]Уважаемый боби, учимся пользоваться поиском по форуму, изучаем правила форума и не кидаем свои сообщения куда попало.

Пока перенёс сюда.[/MOD]



[боби]

Здравствуйте коллеги помогите пожалуйста у меня микрофон BEHRINGER B-2 PRO не работает у кого есть схема скиньте пожалуйста заранее благодарю



[Millennium_Loc]

Приветствую, можешь дать пожалуйста схему на микрофон Behringer B-2 Pro, буду весьма очень признателен, мой почтовый ящик platinum_gold@mail.ru Спасибо
[DOUBLEPOST=1434919607,1434919272][/DOUBLEPOST]@astahov,Приветствую, можешь дать пожалуйста схему на микрофон Behringer B-2 Pro, буду весьма очень признателен, мой почтовый ящик: platinum_gold@mail.ru Спасибо



[Vladimir74]

У меня нет схемы. Я просто поменял местами провода мембраны и развернул капсуль на 180 градусов.



[arsdm]

Тема старая но все-таки, может кто заимел сзему по BEHRINGER B-2 PRO? И что Россиян банят на сайте groupdiy.com. Там хоть схема было Rode NT2-a c которым беренджер близнеца братья по платам.



[Long]

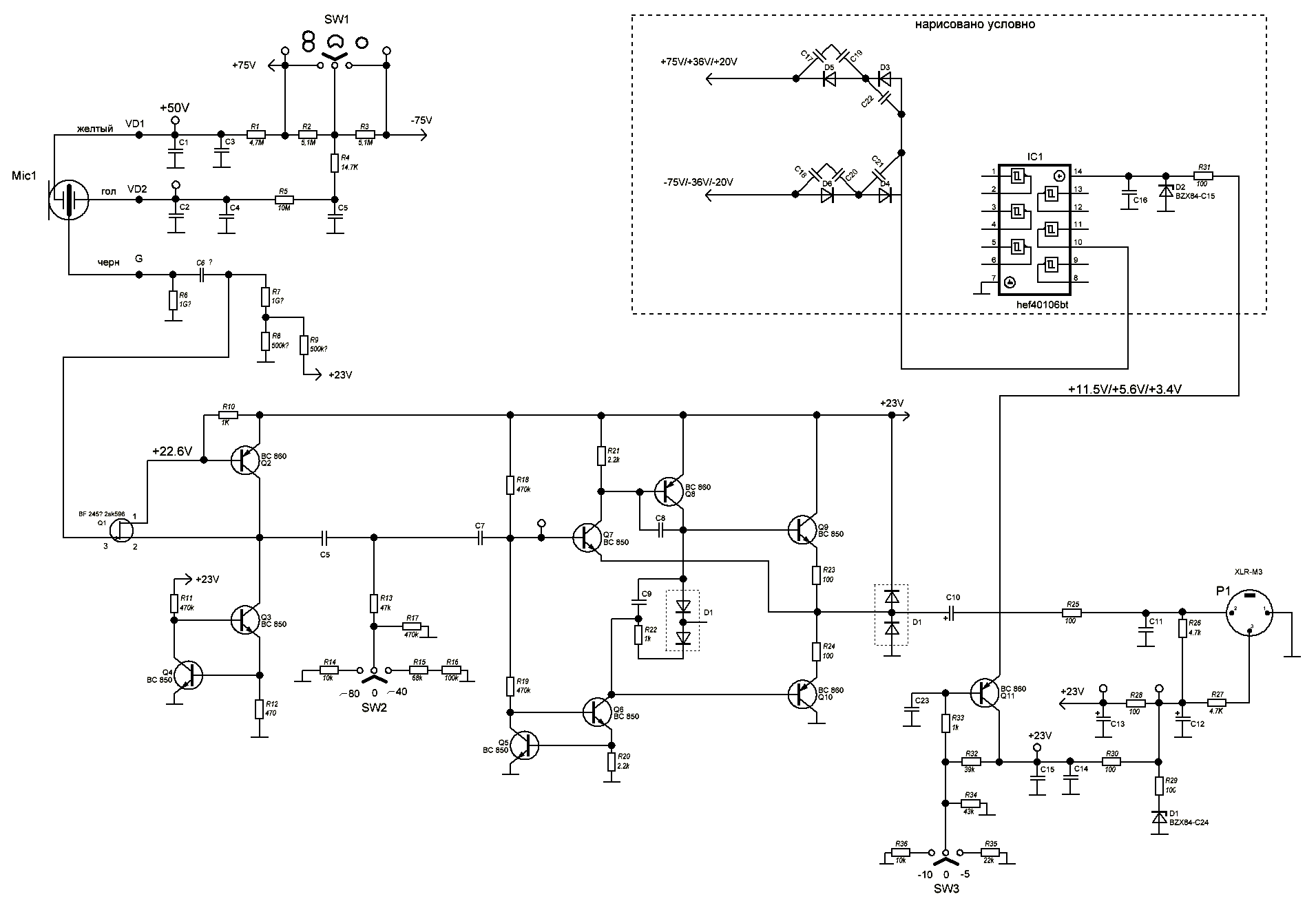

-- Вот что нарыл у себя, было написано, что это реверс-инжиниринг Rode NT2-Ая:



[Long]

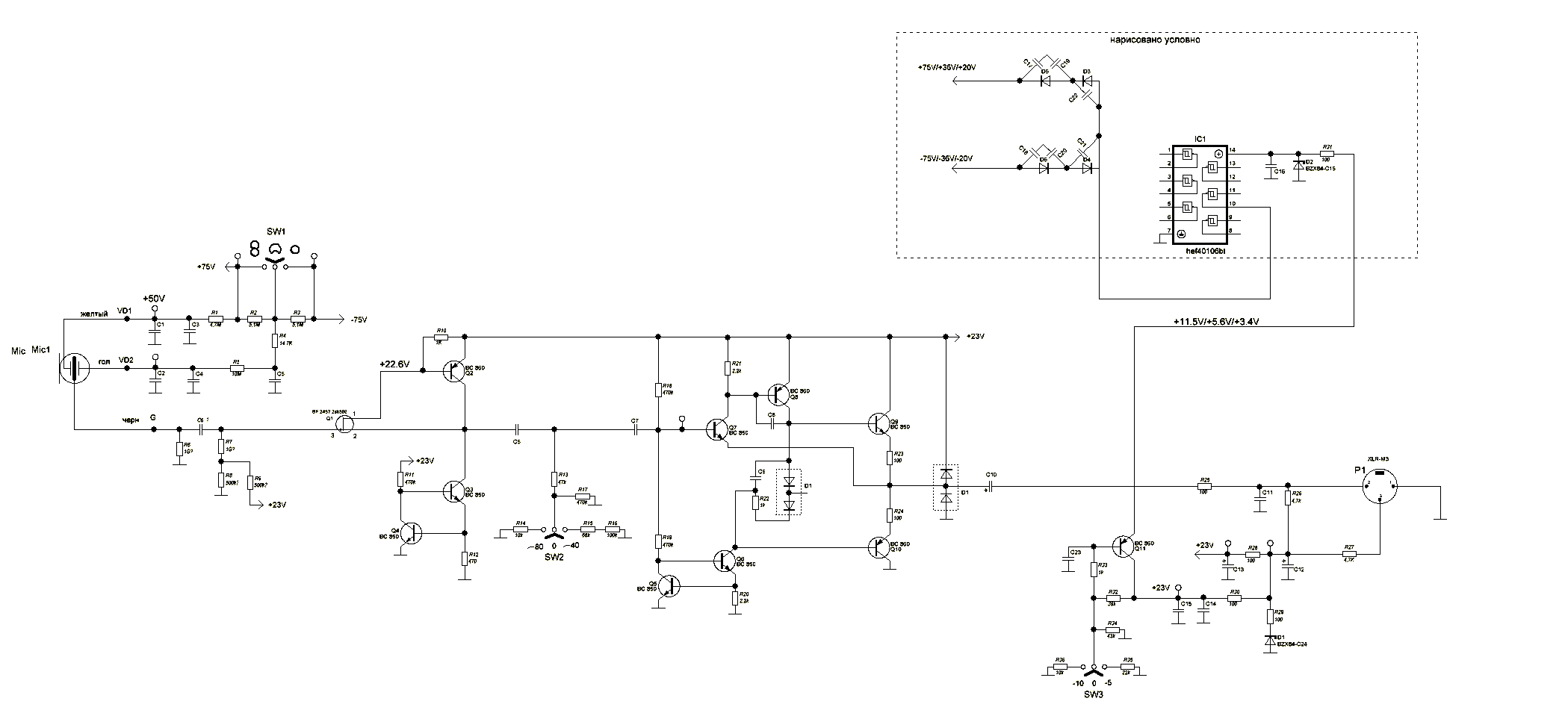

Нашлась картинка поприличнее, хотя контент тот же самый:
