Ищу схему распайки родного кабеля ESI Juli@

[mindcube]

Потерялся родной breakout cable.

Хочу спаять этот кабель
Разъемы, тюльпаны - достать не проблема. Где только найти схему распайки?



[mindcube]

нашел. как раз надо было вывести тюльпаны SPDIF :xmas:



[SRACH]

Ребят выручайте!!!! не хотел создавать новую тему, думаю автор не обидется. Т.к. смысл такой же.

В общем нужна распайка midi на хвосте от juli@.
Можт кто прозвонит на своём проводе. Буду очень благодарен.



[Cyber Slon]

распайка midi на хвосте от juli@.

тут прозвонили уже



[SRACH]

тут прозвонили уже

тоже видел. Но закралось сомнене, т.к. наткнулся ещё на вот это

значения - слева номер на основном порте, справа - на других

midi in

0 - 0
3 - 2
8 - 4

out

7 - 2
0 - 3
6 - 4
0 - 0

spdif in

1 - gnd
2 - pin

spdif out

4 - gnd
5 - pin

И встал вопрос несовпадения с тем что по ссылке.



[Cyber Slon]

ну так этож цитата оттуда же. или в чем разница?



[SRACH]

ой!!!!! не то скопировал!!! Извените!!!!

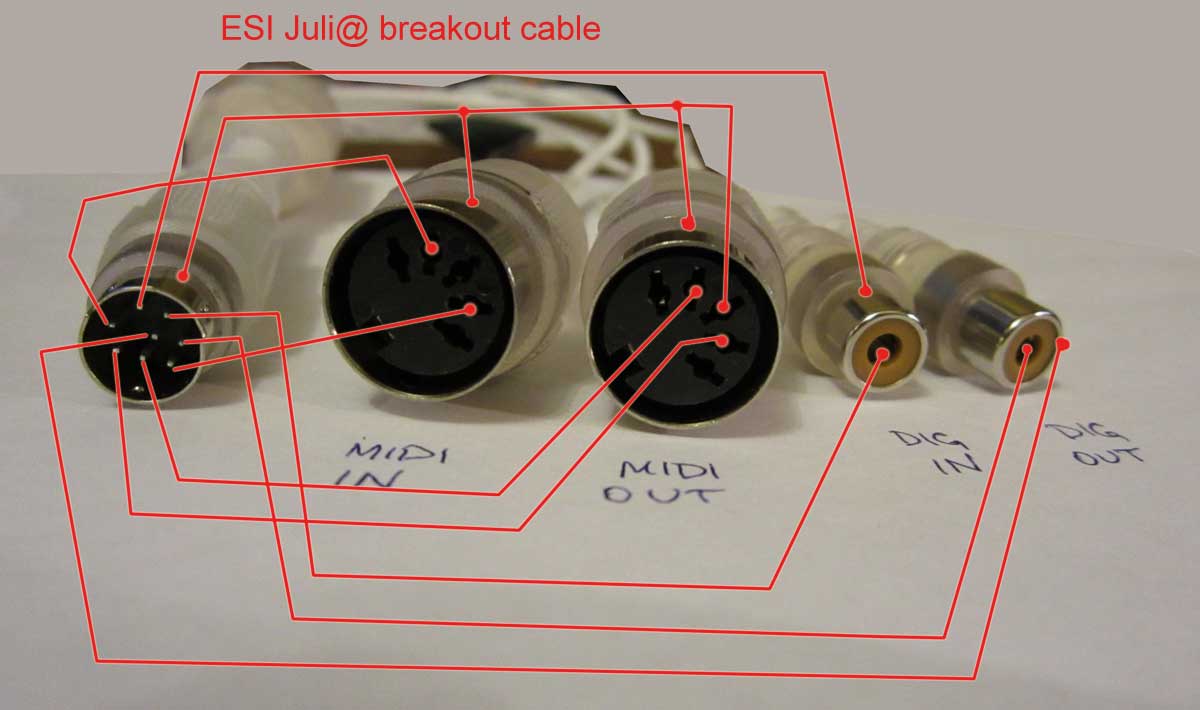

ВОТ
корпус=корпус MIDI IN, корпус MIDI OUT, 2pin MIDI OUT
1=DIGITAL IN (сигнал)
2=DIGITAL IN (земля)
3=DIGITAL OUT (сигнал)
4=4pin MIDI IN
5=5pin MIDI IN
6=5pin MIDI OUT
7=DIGITAL OUT (земля)
8=4pin MIDI OUT

````^``
``5`8`6`
`3`7```4`
```1`2````
``_____` шнур(=вилка), вид со стороны контактов



[Cyber Slon]

ок, значит нужен третий замер - нашел свой и прозвонил:



[SRACH]

СПАСИБО ОГРОМНОЕ!!!!!!!!!!!!! Думаю что я не последний кто это скажет!



[SRACH]

Споял. Всё получилось. Ещё раз Огромное СПАСИБО!!!



[RomanB]

Сообщение №8 с картинкой умерло. Помогите снова со схемой распайки.



[Cyber Slon]

Сообщение №8 с картинкой умерло. Помогите снова со схемой распайки.

ок



[RomanB]

Спасибо за оперативный ответ.



[palich444]

Здравствйте! Подскажите, какой это тип разъёма? от чего подходит или где можно купить?
У меня проблема проявилась: ПК перестал видеть Ямаху-550. Ни на неё ничего не идёт, ни с неё...
Хотя сама карта Juli@ работает и озвучивает все аудио-сообщения. Предполагаю, что умер у неё МИДИ-интерфейс. Но карта нравится. Много лет служилв верой и правдой. жа-а-алко-то как выбрасывать. Хочу покопаться...
С уважением...



[Cyber Slon]

какой это тип разъёма?

5 pin DIN, либо советские ОНЦ-ВГ-4-5/16 (СШ-5, СГ-5)



[palich444]

Я про тот, который Джульке в зад вставляется.... Ма-а-аненькой такой....



[Cyber Slon]

Mini DIN 8
https://www.chipdip.ru/product/kls1-294-m-08-b



[palich444]

Вот спасибо! Вот это оно, самое! Можно будет попробовать покопаться....
Вчера, вечером, пришел заказ с ДНС-а. Миди-интерфейс M-audio MIDIsport 1х1...
Всё увидилось, установилось. Sonar-8.5 всё увидел. Работаем дальше!
А разъём куплю. Попробую восстановить.
Ещё раз спасибо!
