Итак, подключение hdd ide 40 pin к vs880.

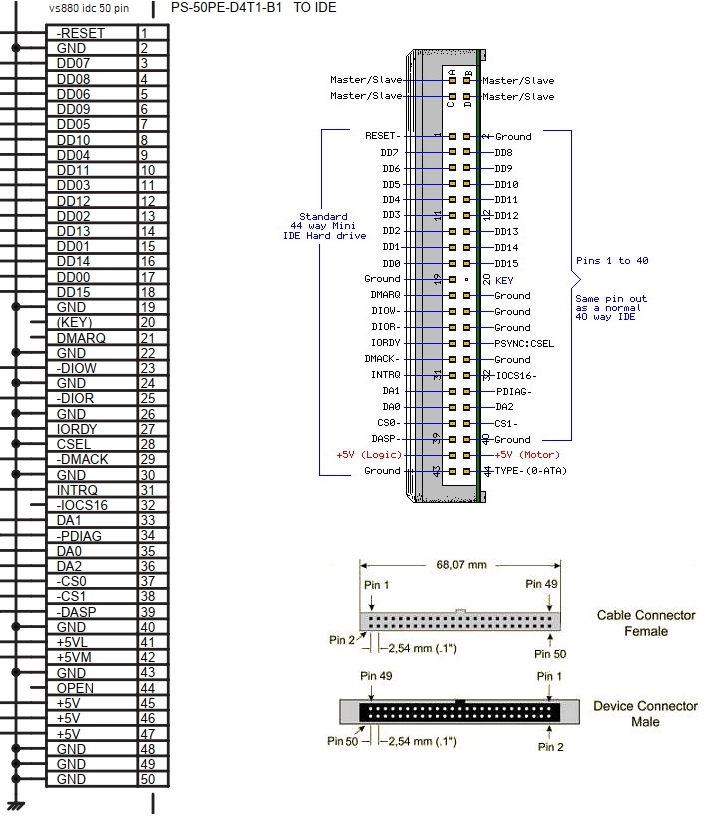

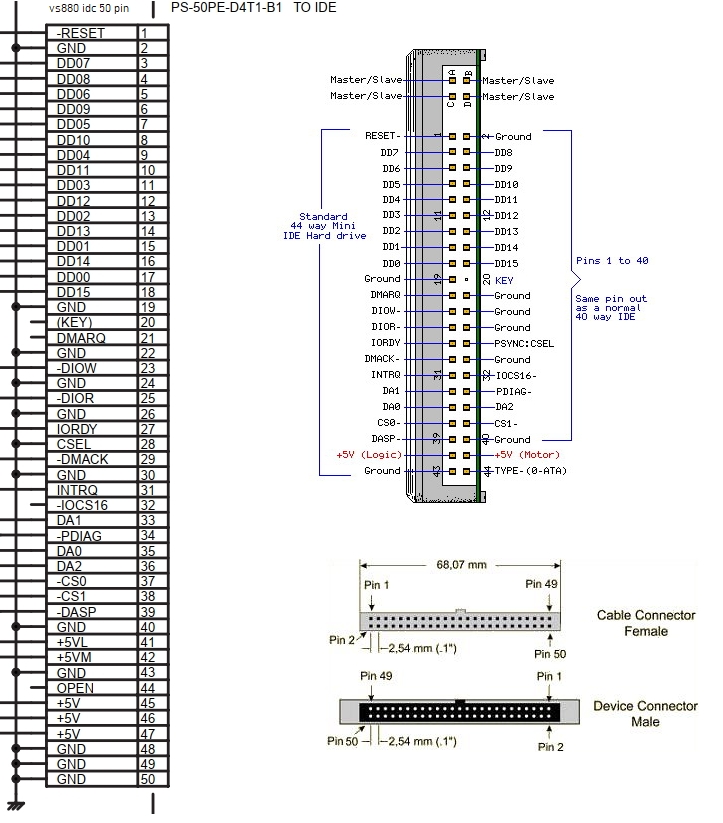

Исходя из сервис мануала, можно увидеть полное соответствие roland 50pin ide интерфейс и 40pin ide интерфейс.
Буквально pin to pin.
Что нужно сделать?

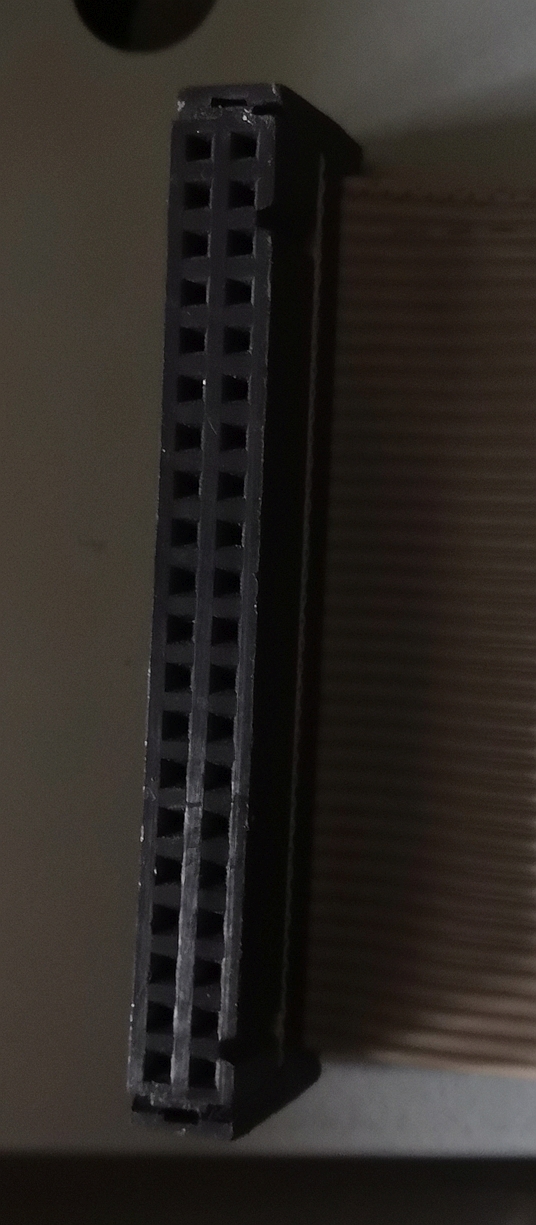

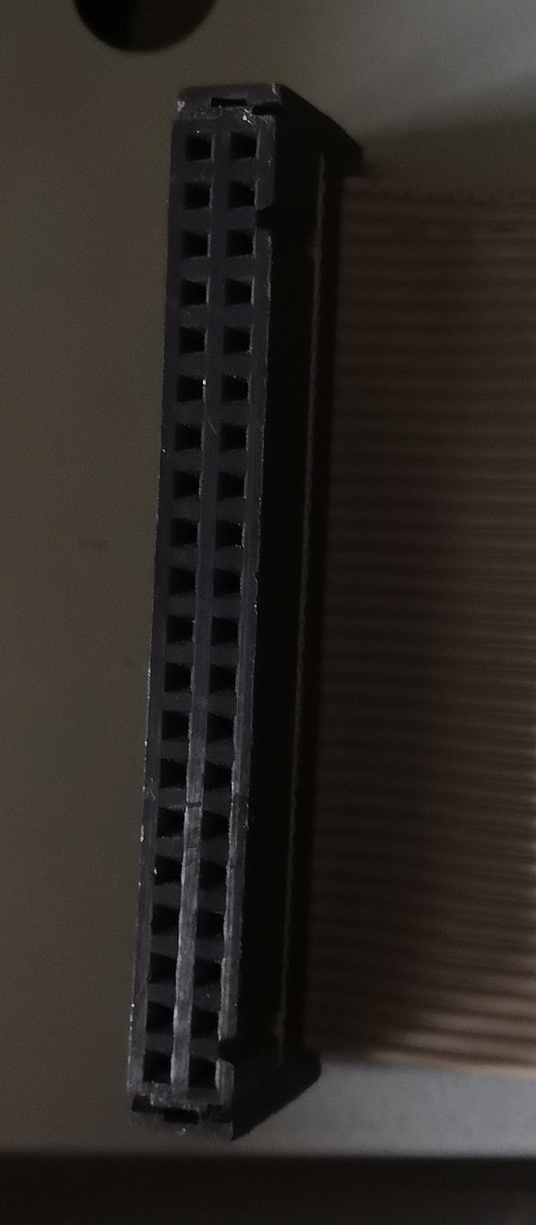

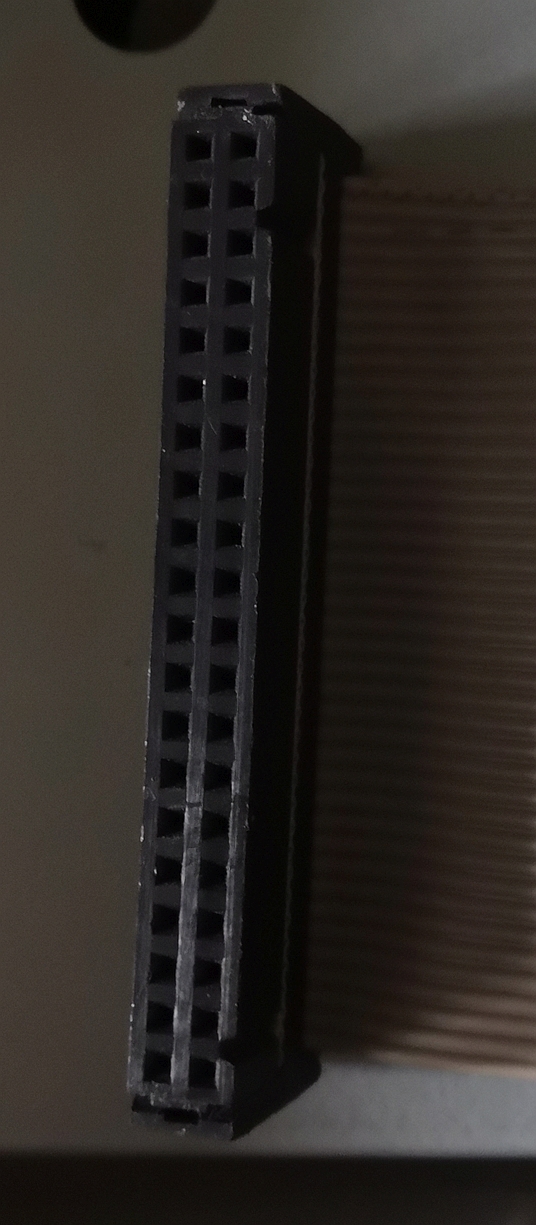

1. Нужен кабель 40пин страрого отбазца, у которого отсутствует ключ (заглушка) 20го пина, иначе вы не сможете вставить его в разьем 50пин.

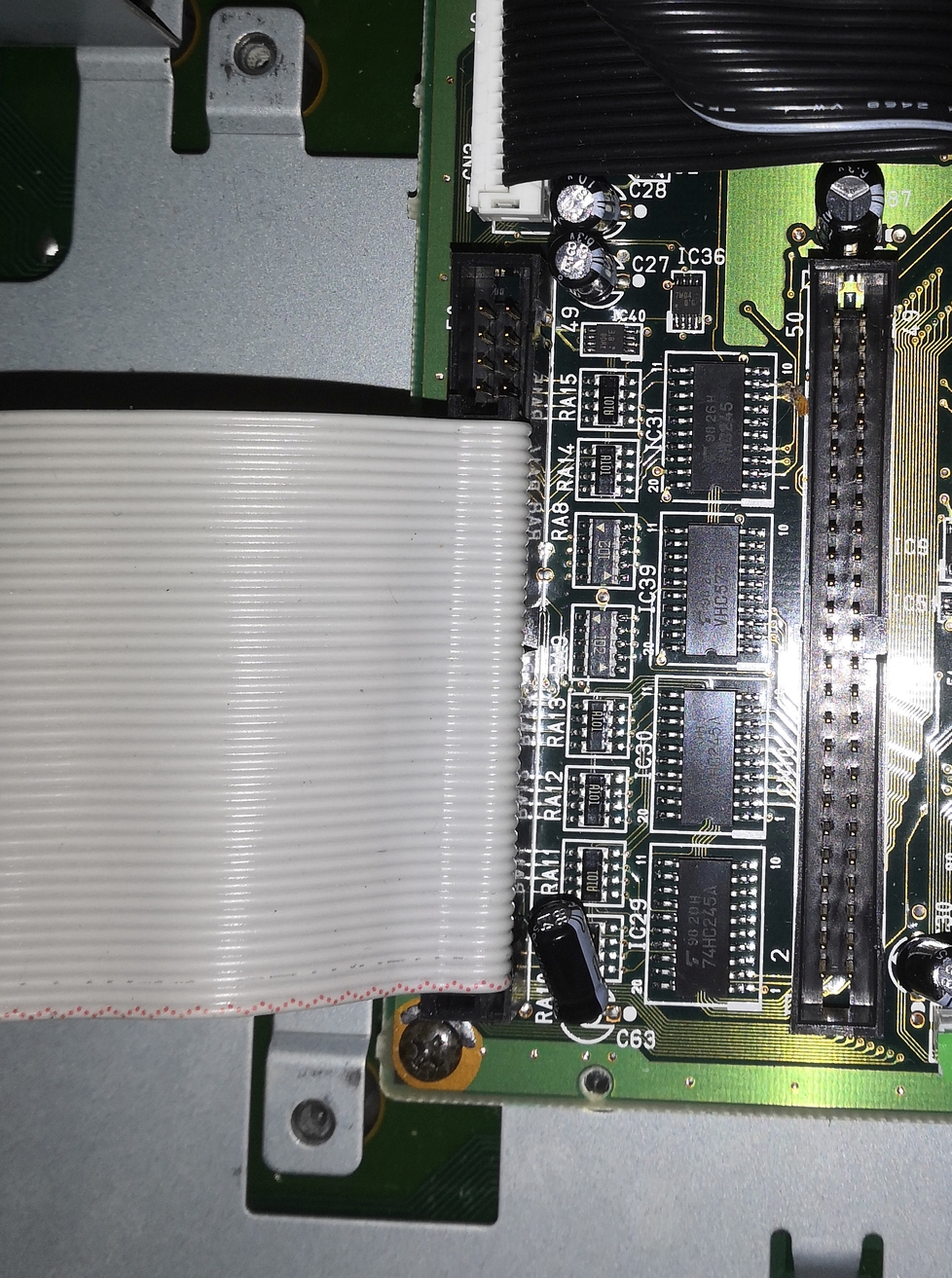

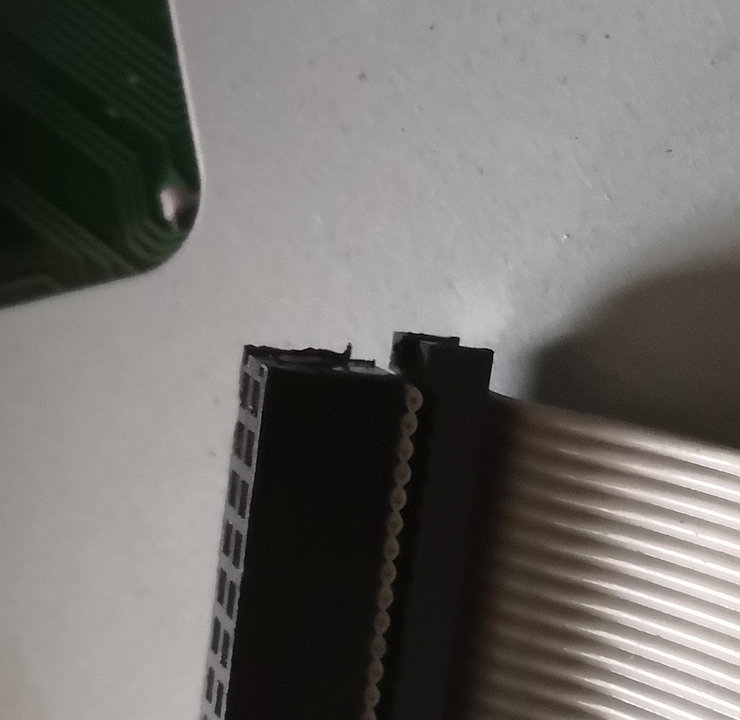

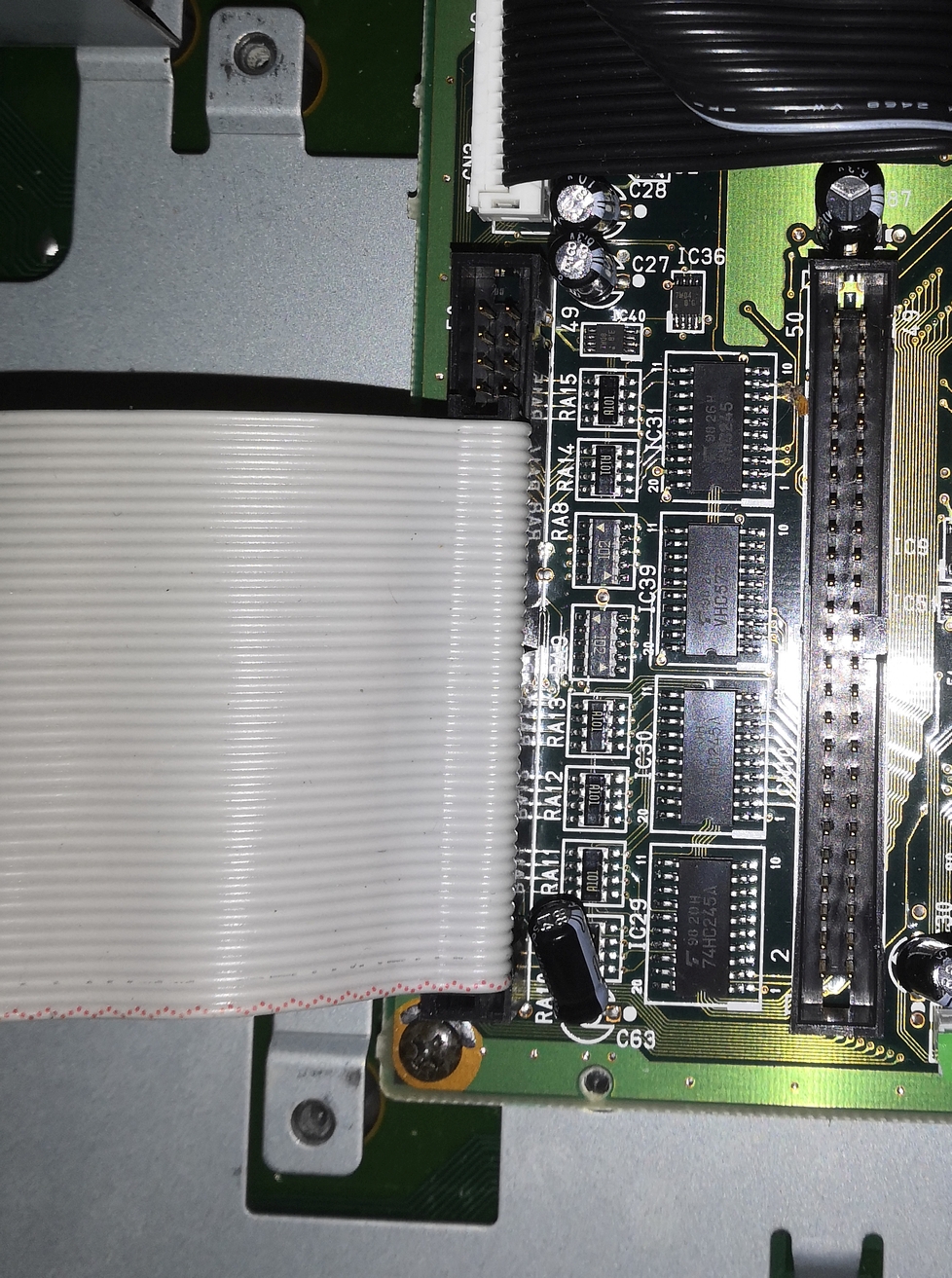

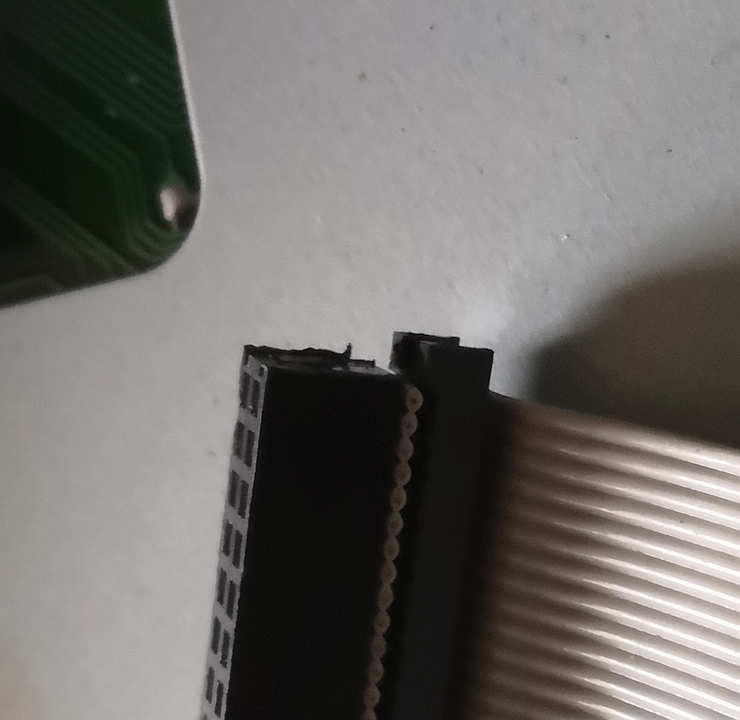

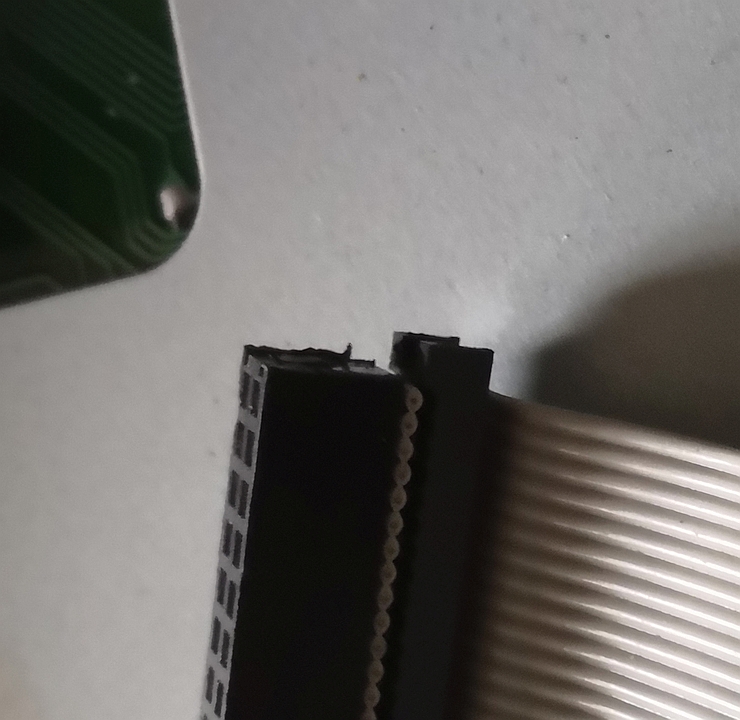

2. Срезать с правой стороны часть 40 пин разъема, чтобы не помять контакты на 50пин разьеме роланд. Срезать язычёк, упирающийся в боковину разъема 50пин, если он есть.

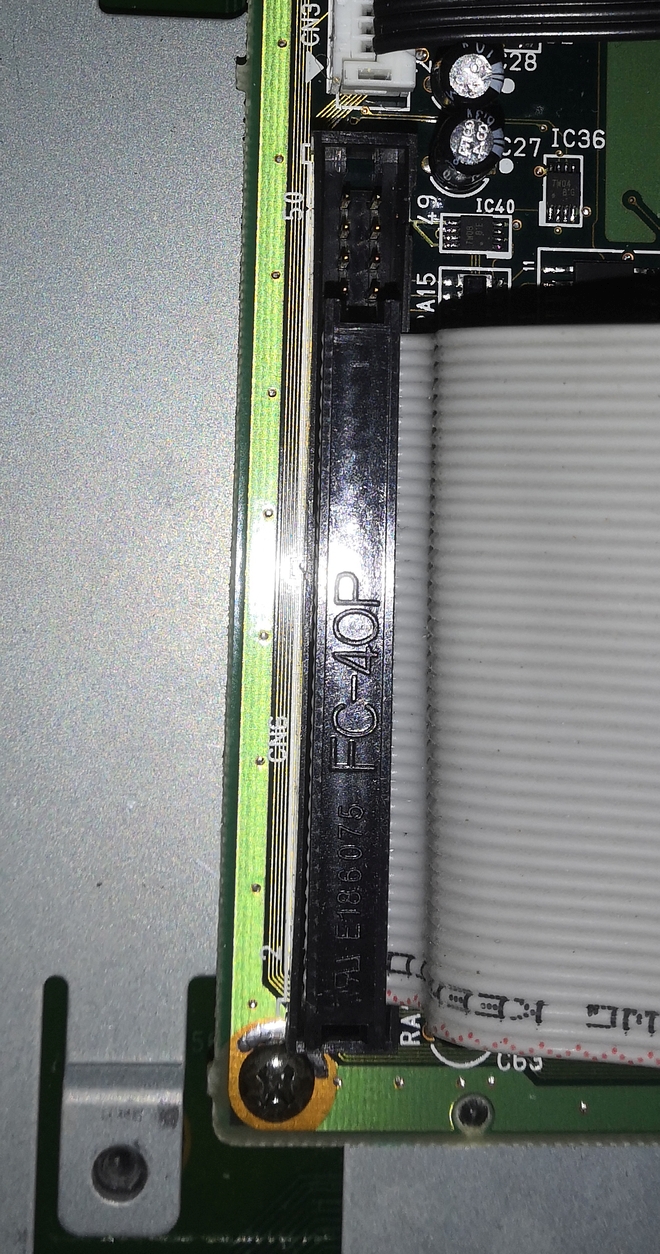

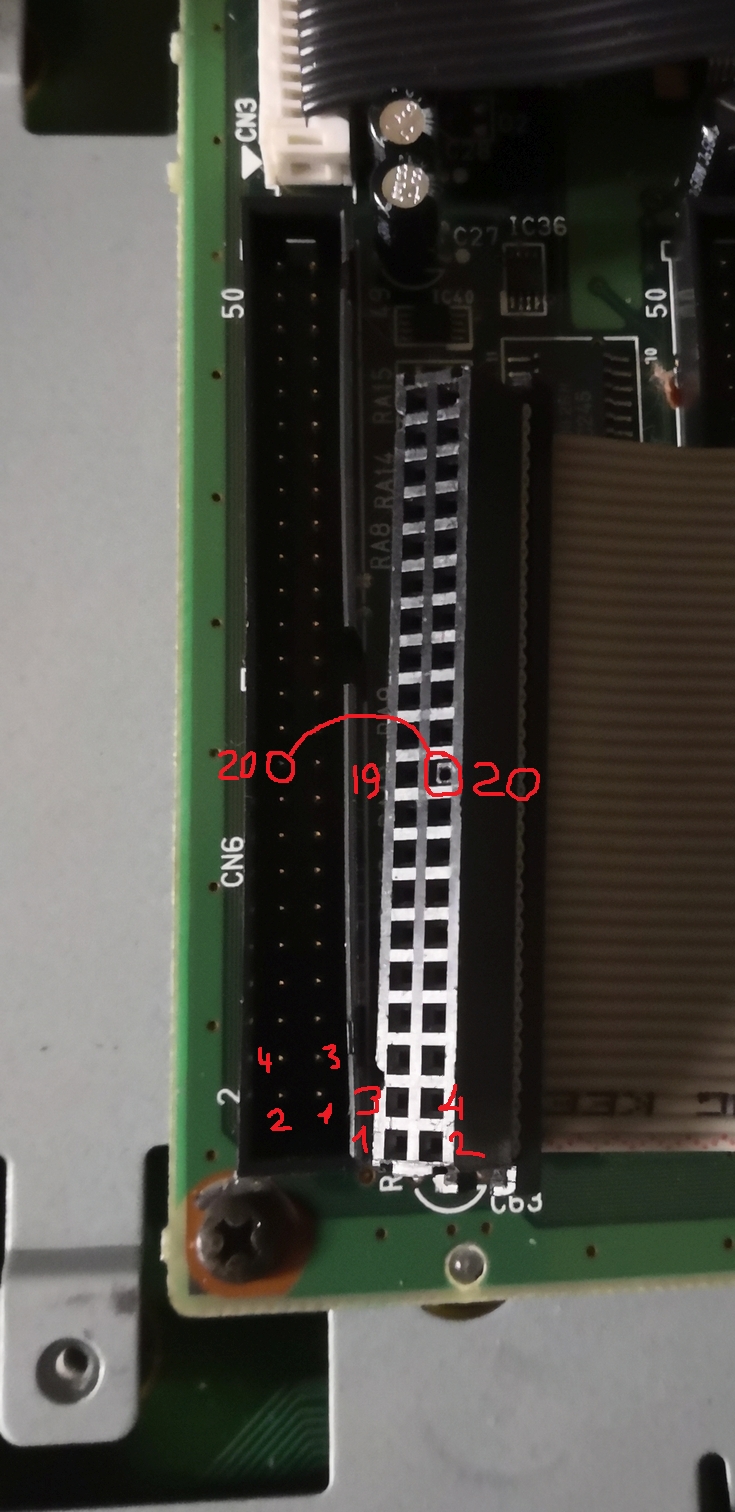

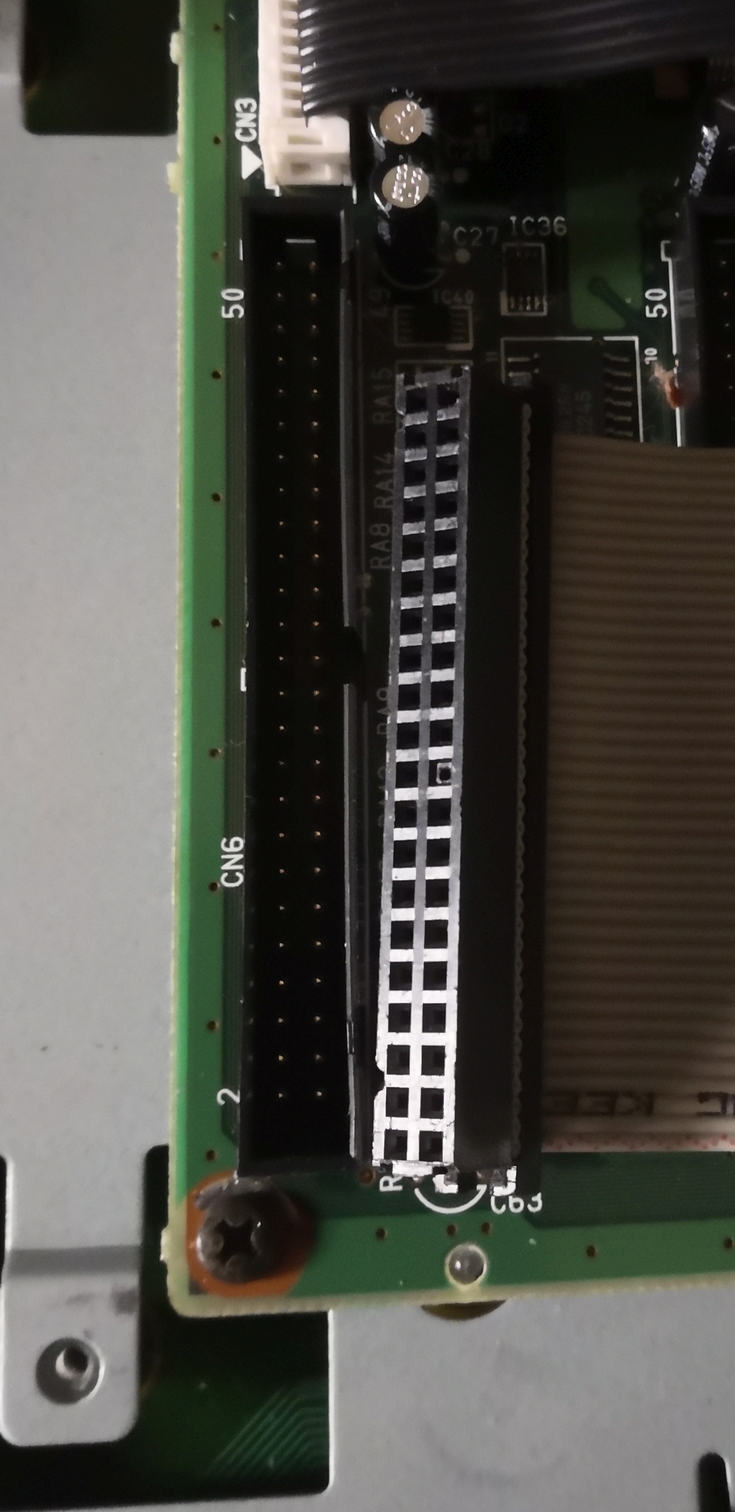

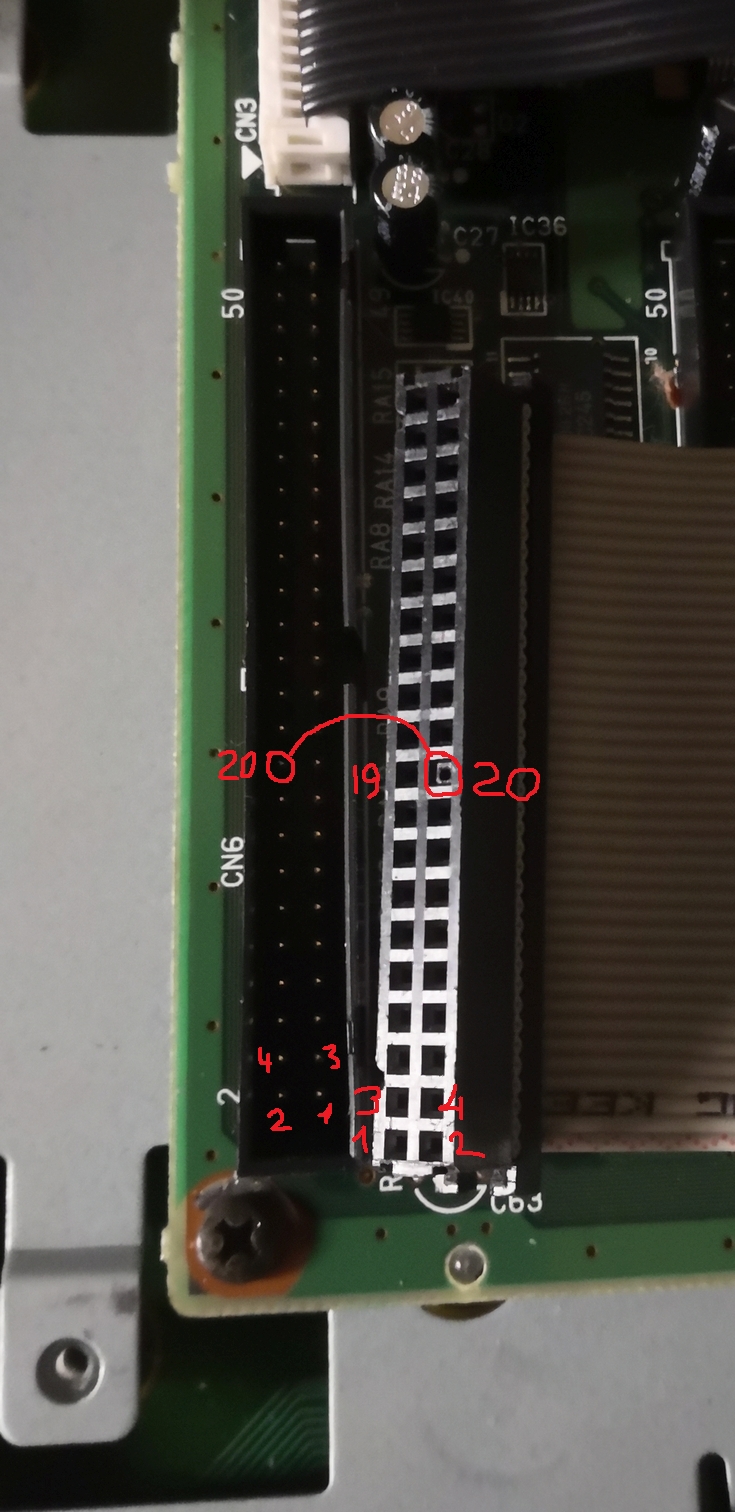

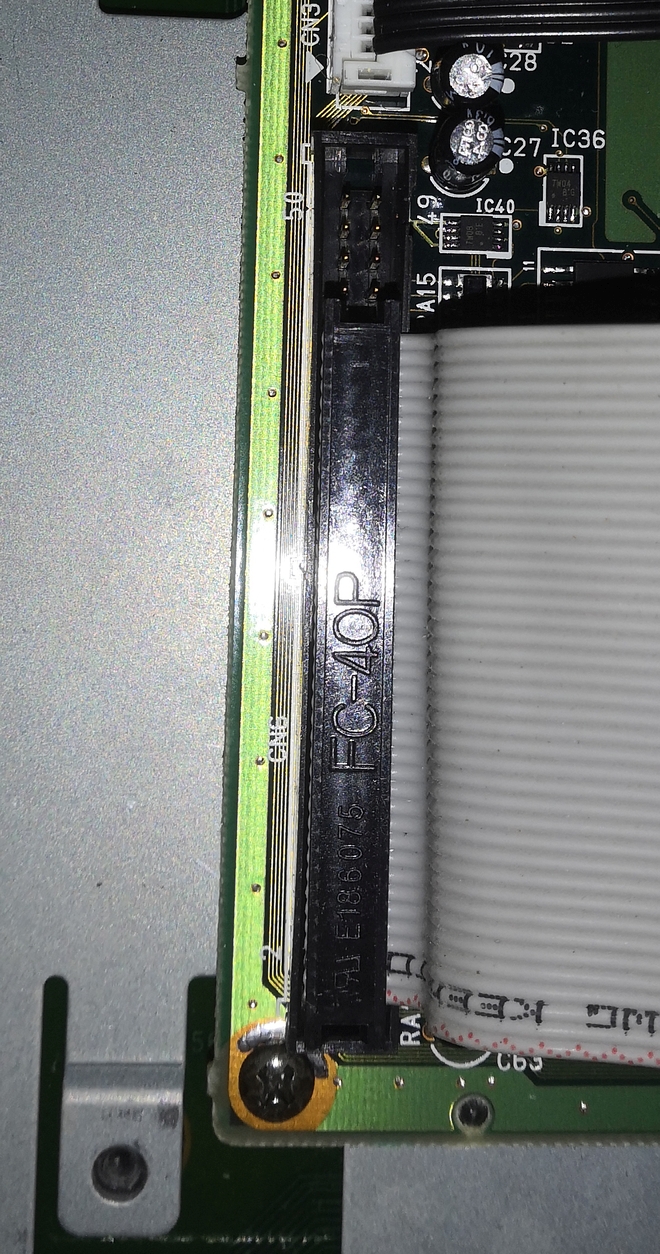

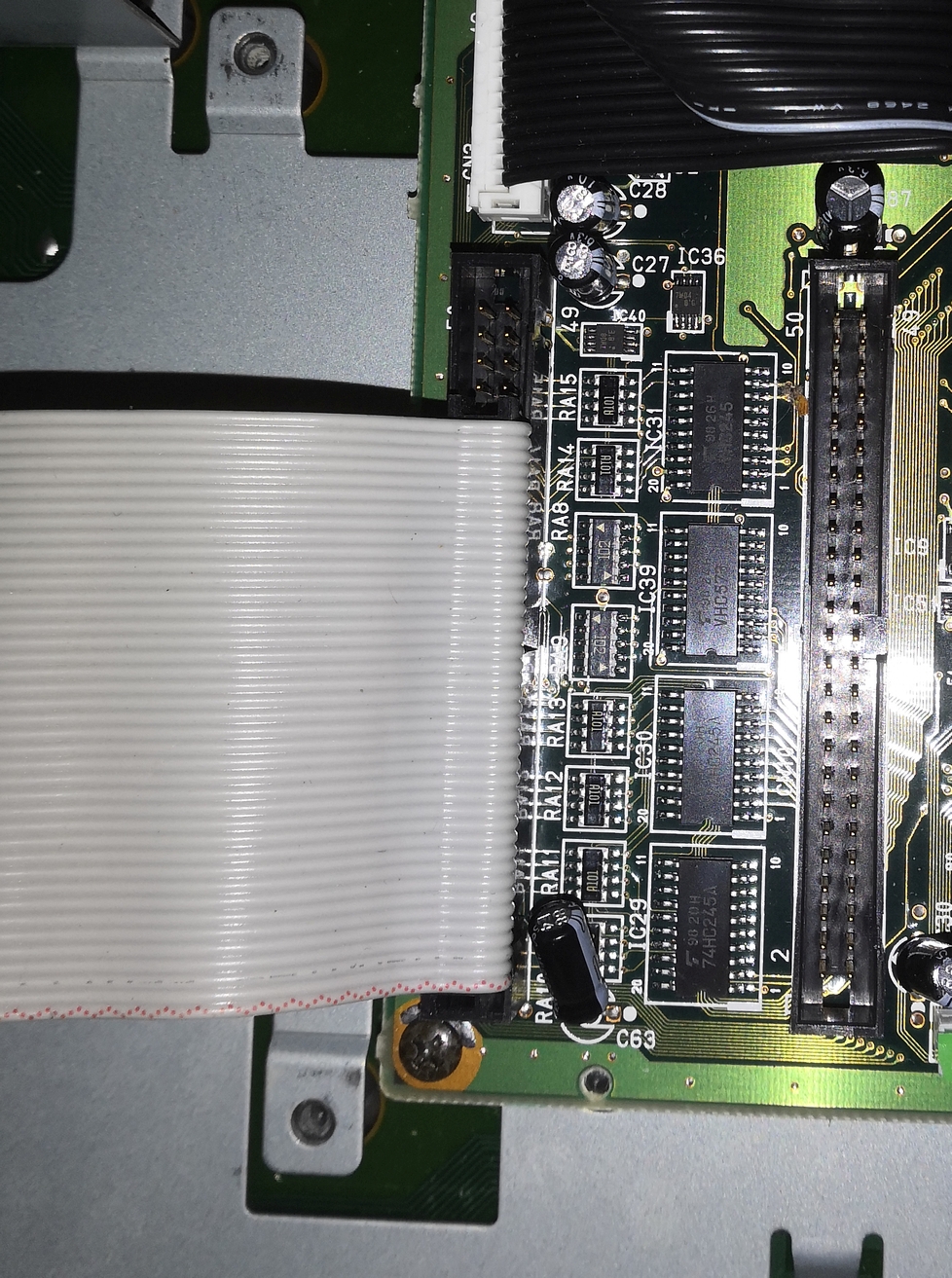

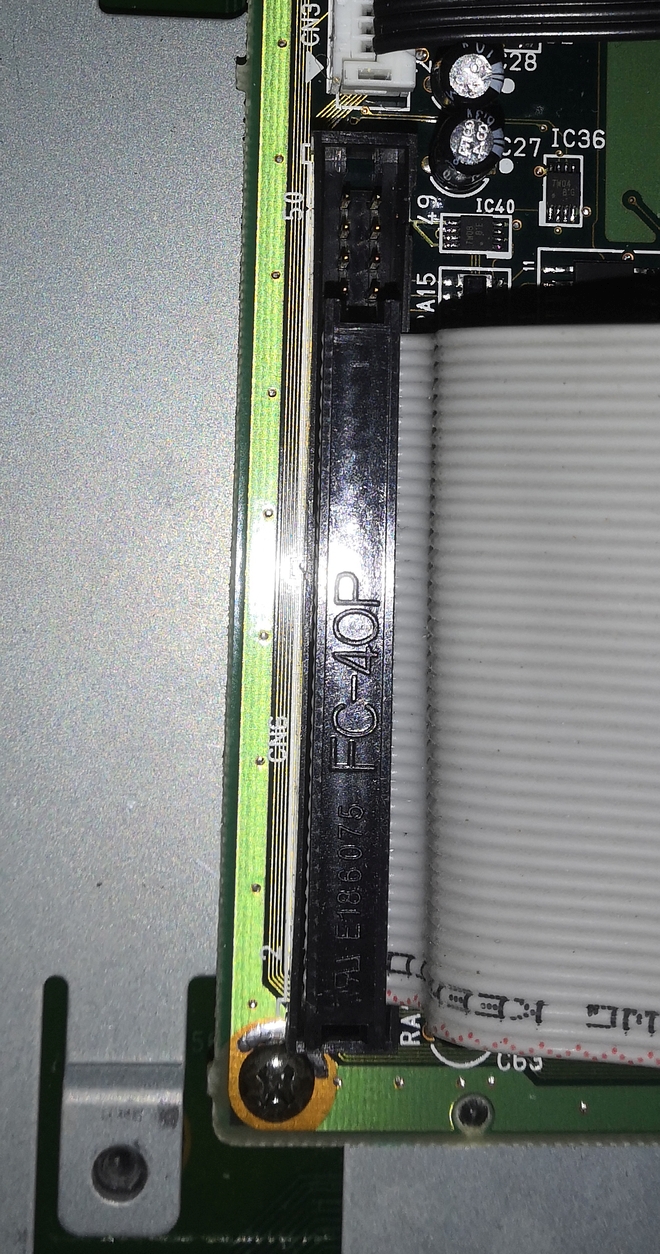

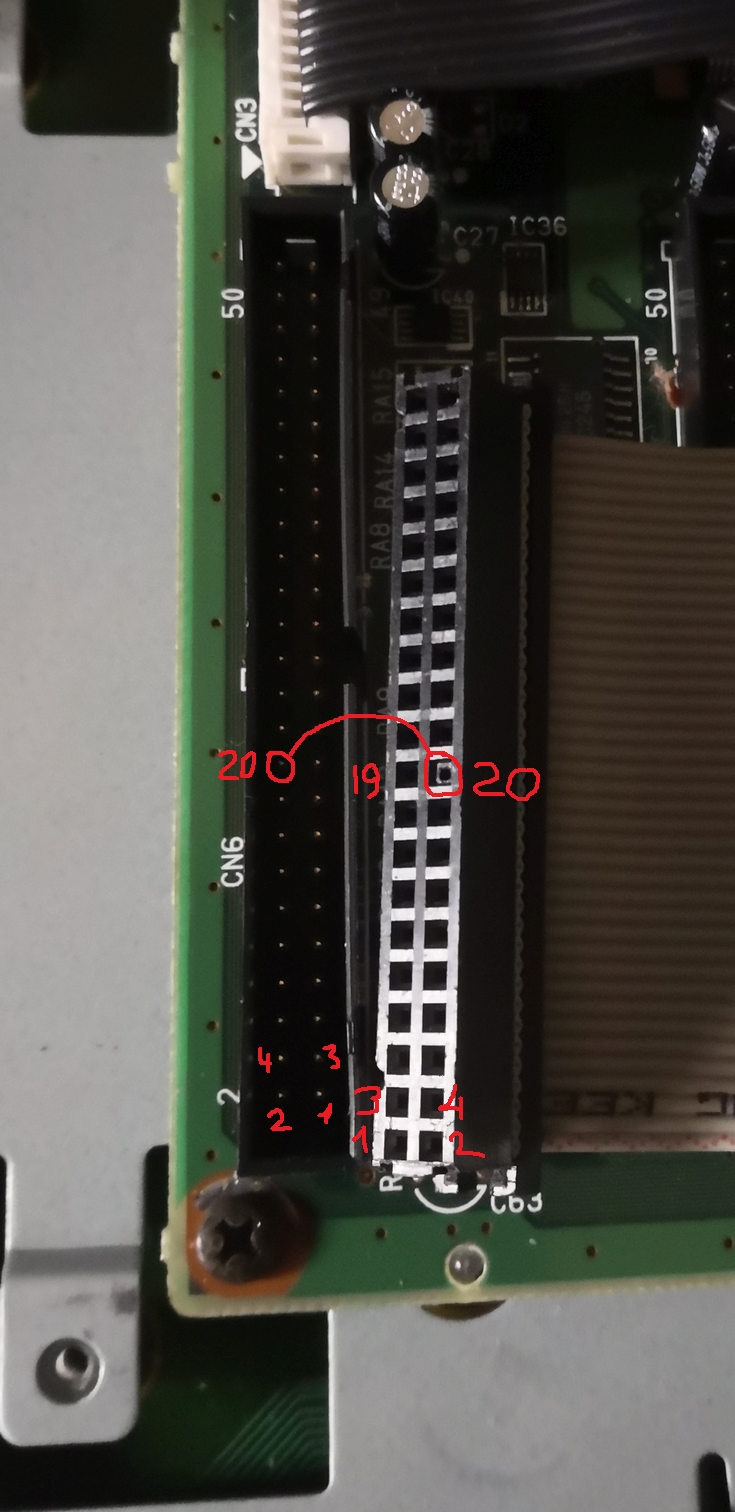

3. Вставить кабель в разьем, учитывая вовпадение 20го пина (ключа) на обоих сторонах.

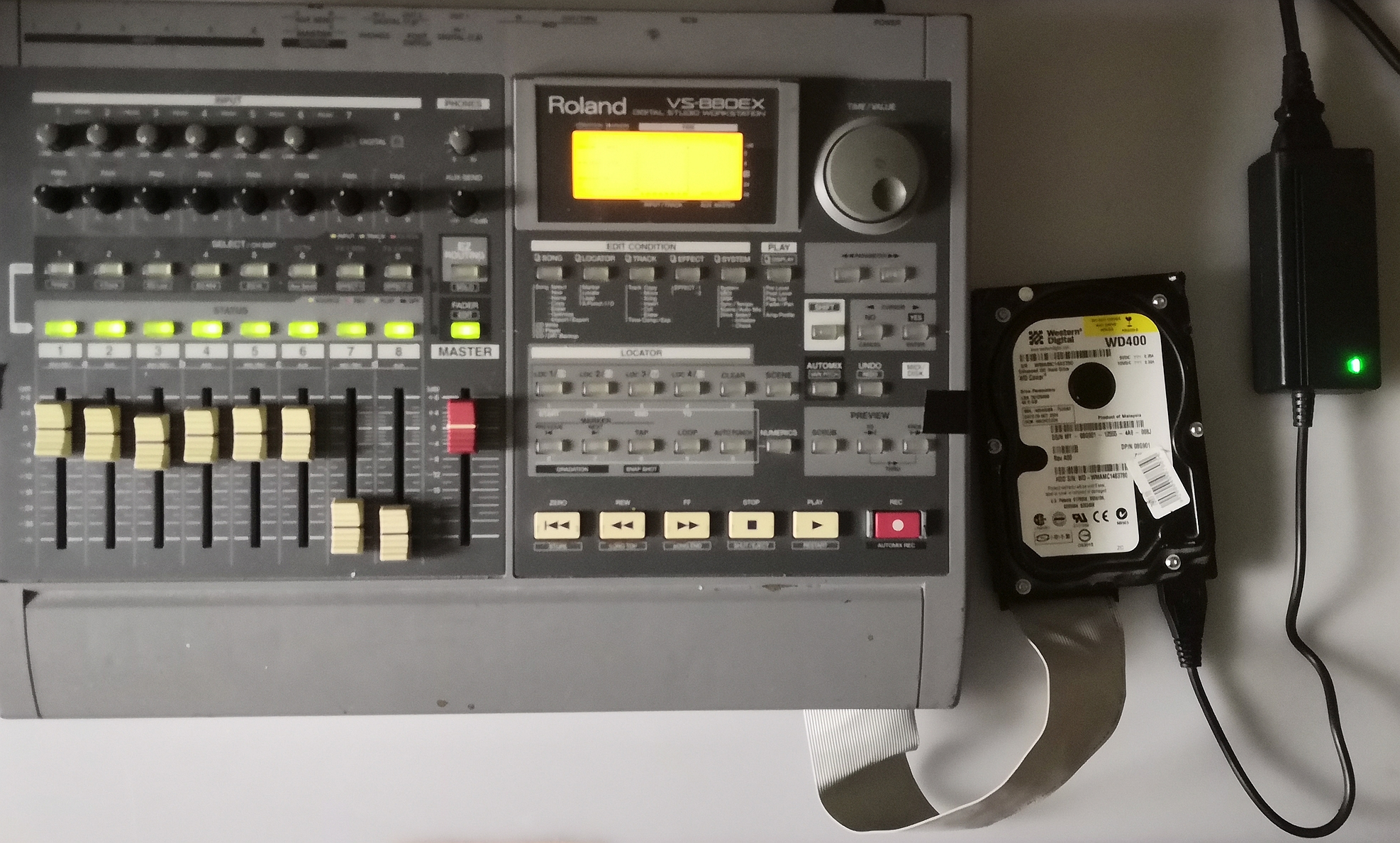

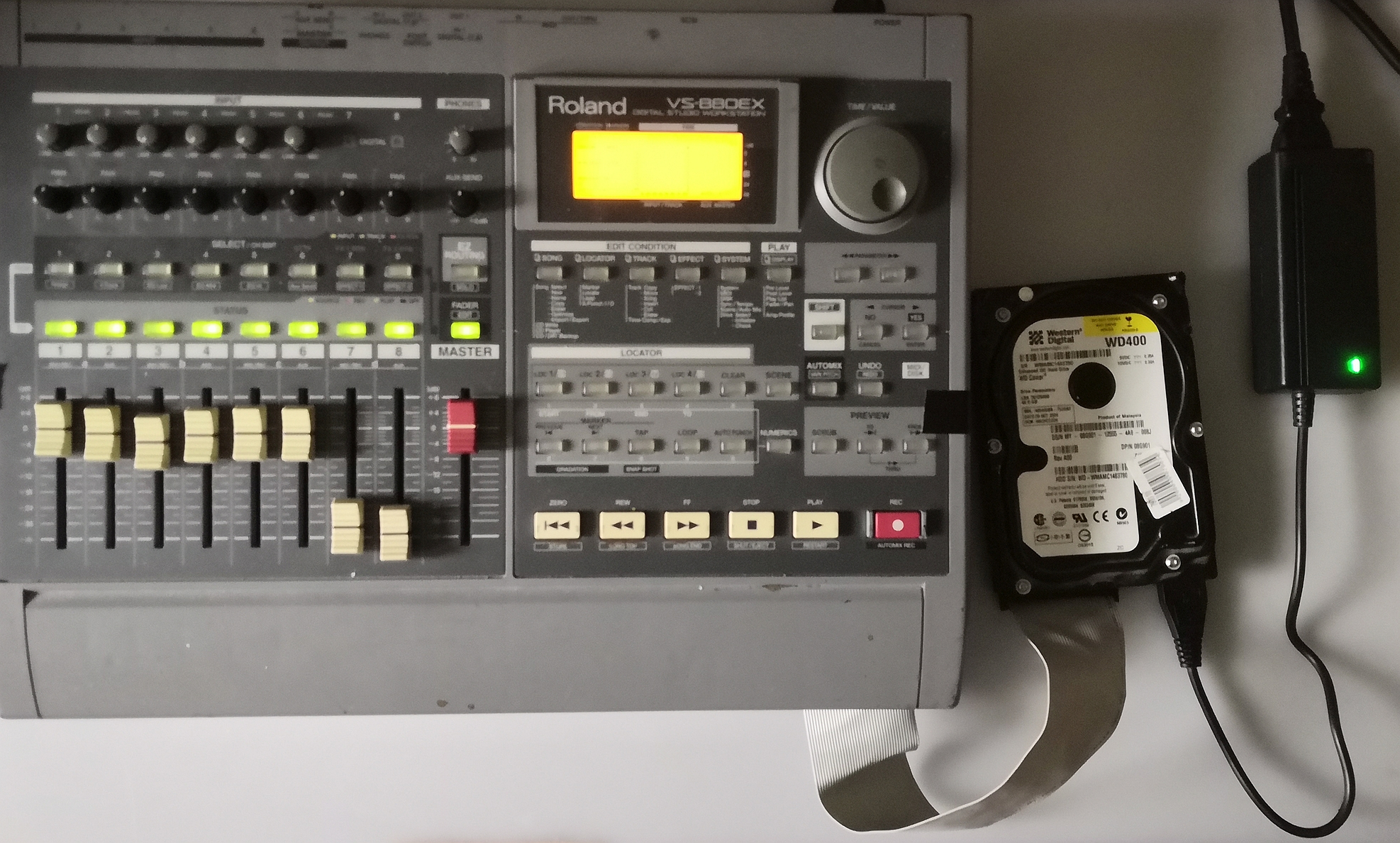

4. Обеспечить питание для 40пин hdd. Я сделал для демонстрации внешнее питание.

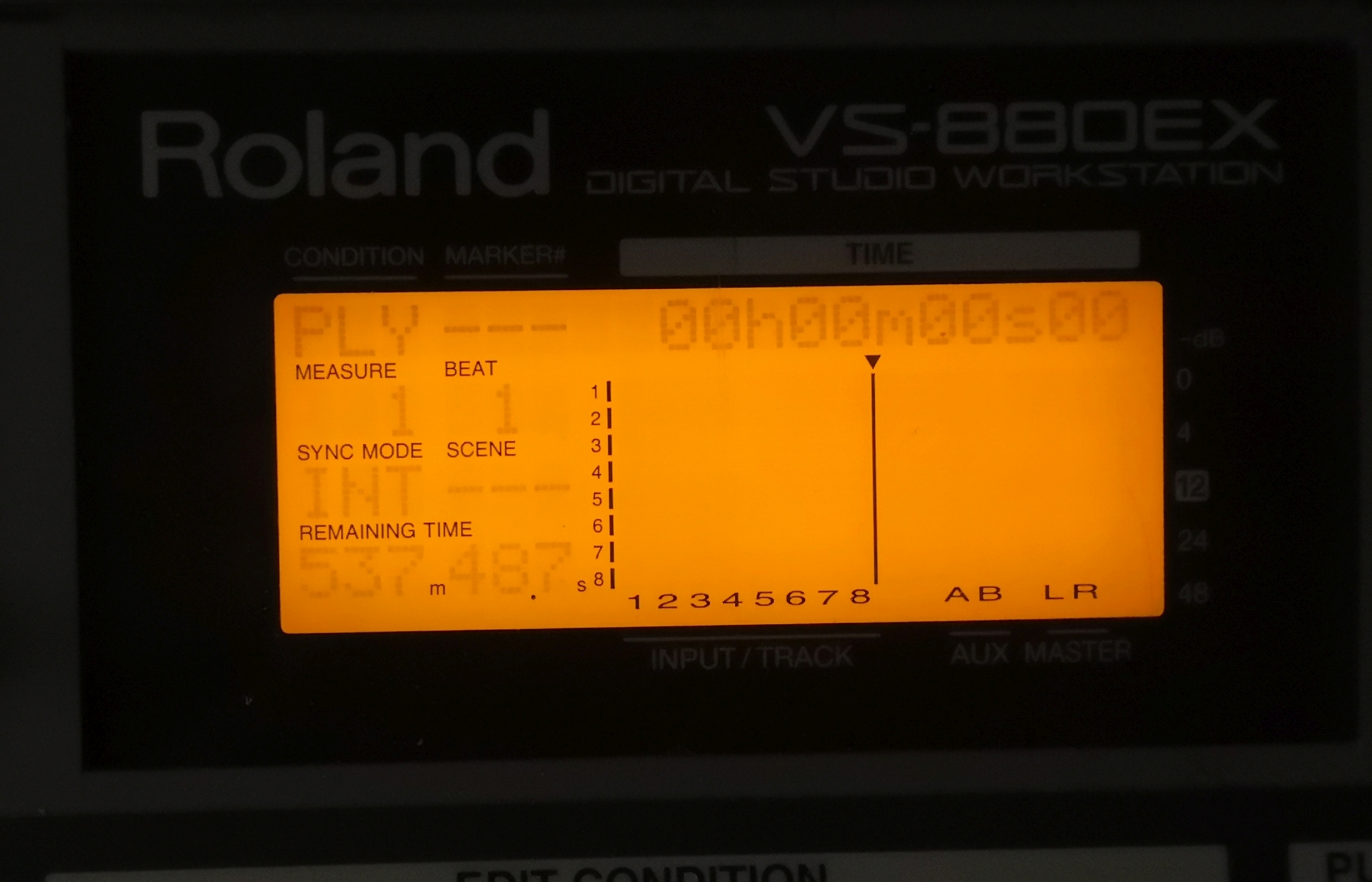

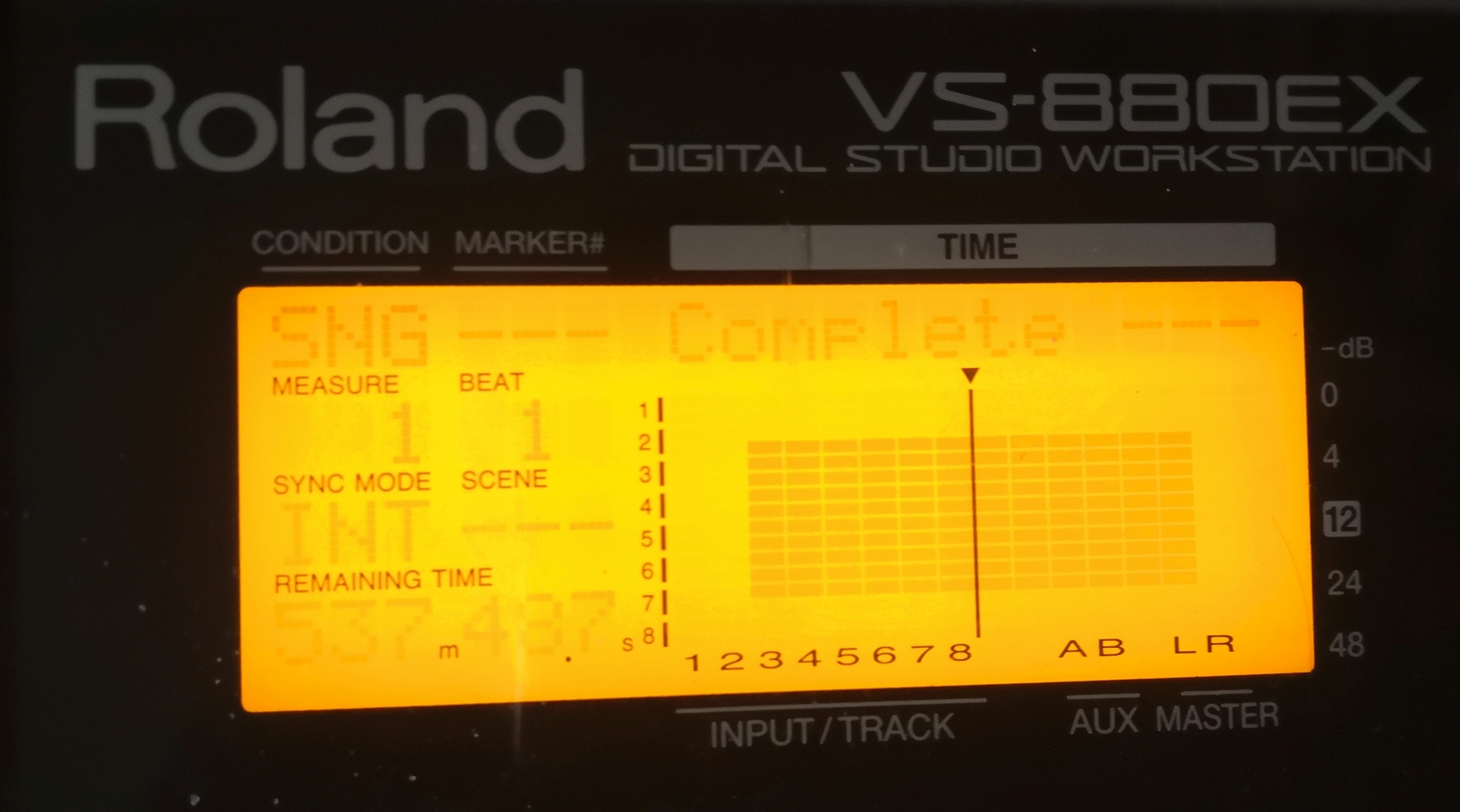

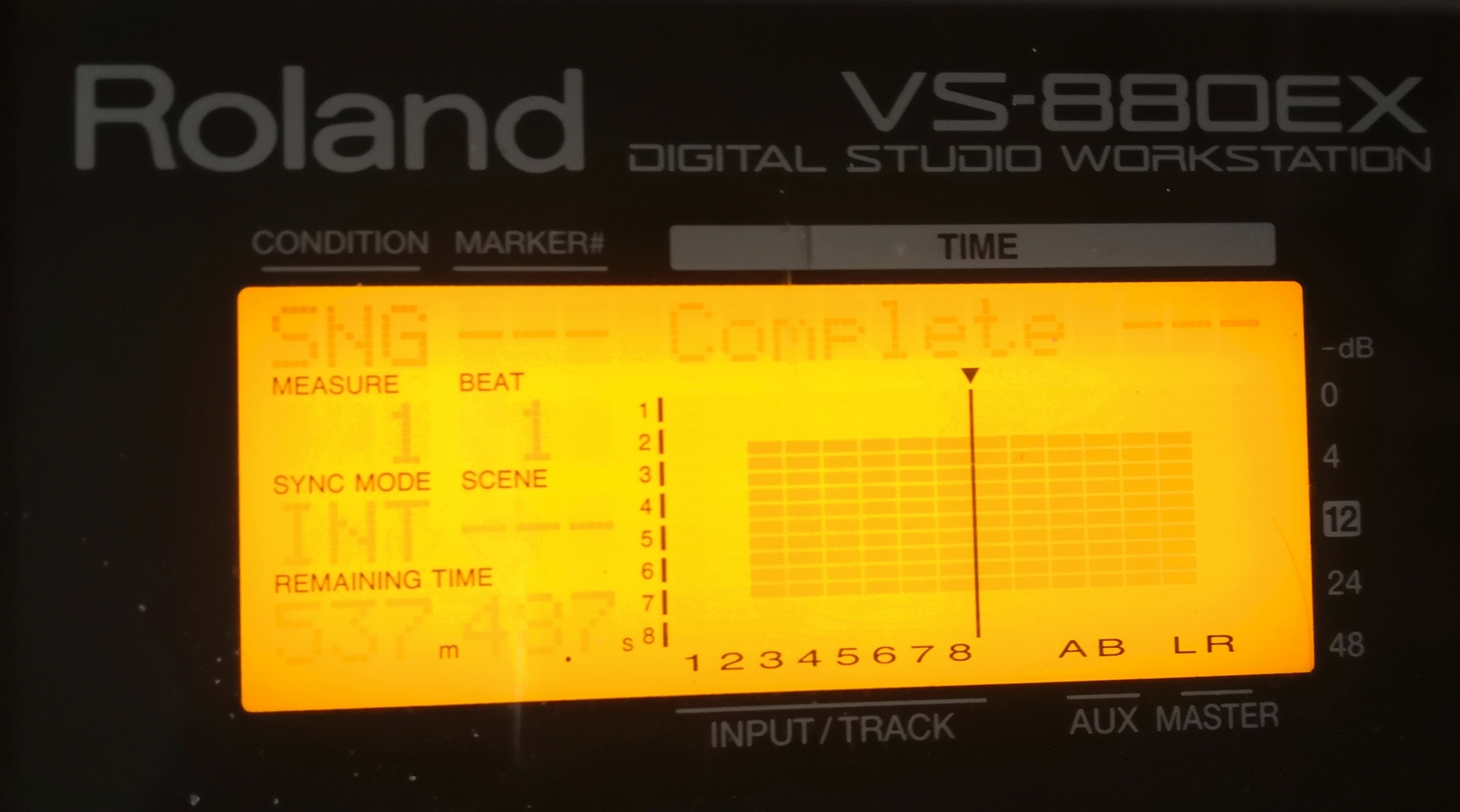

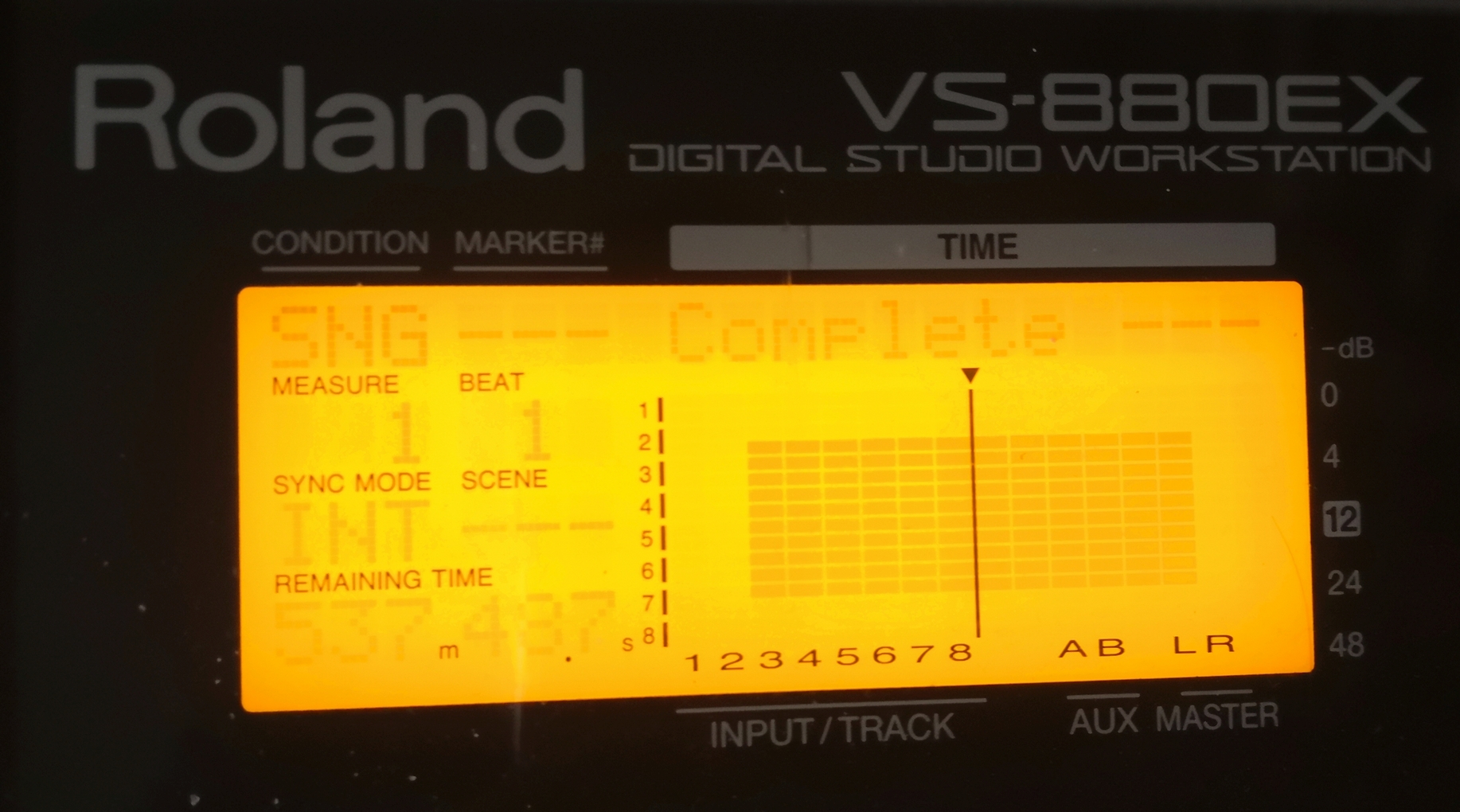

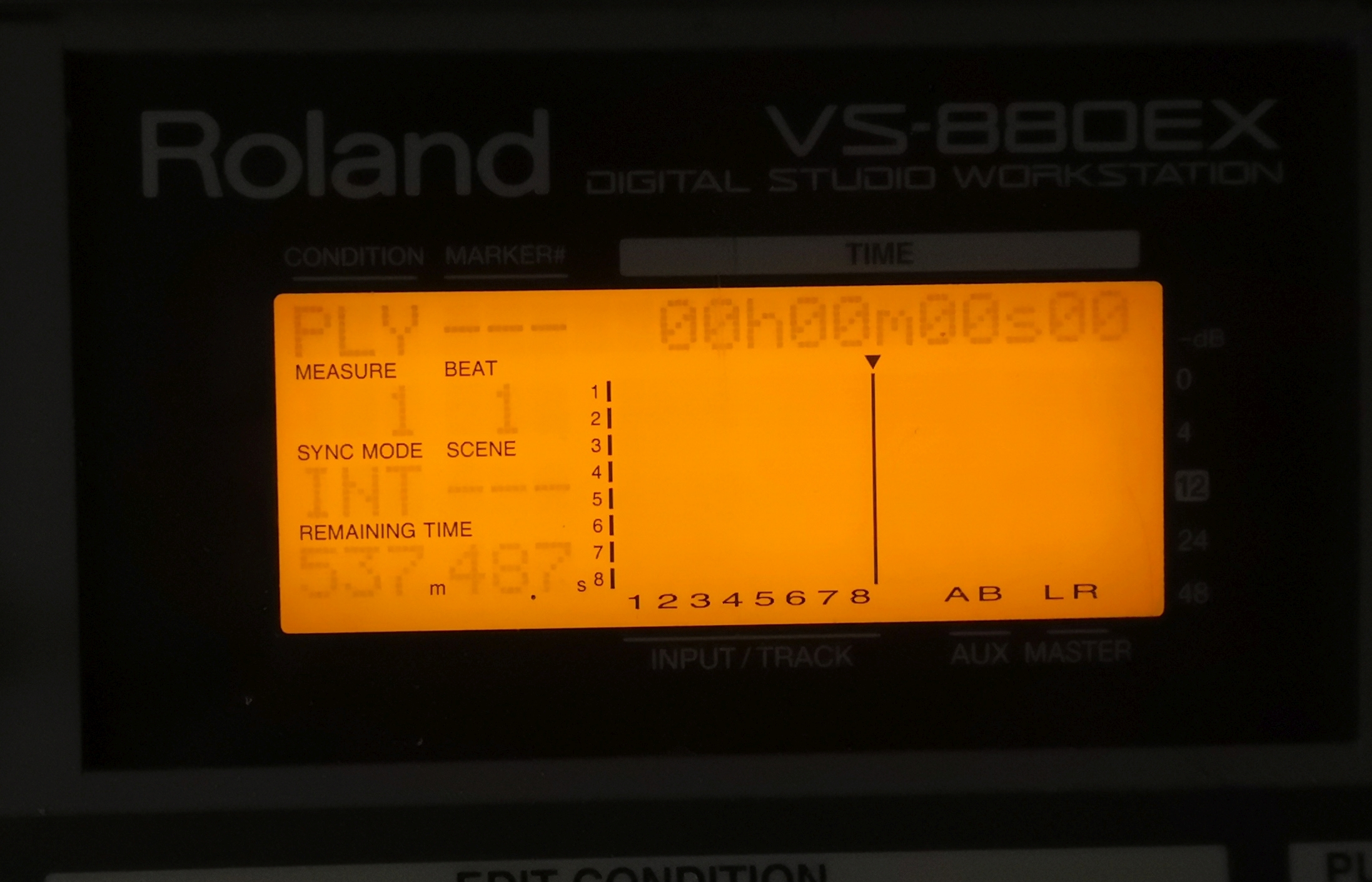

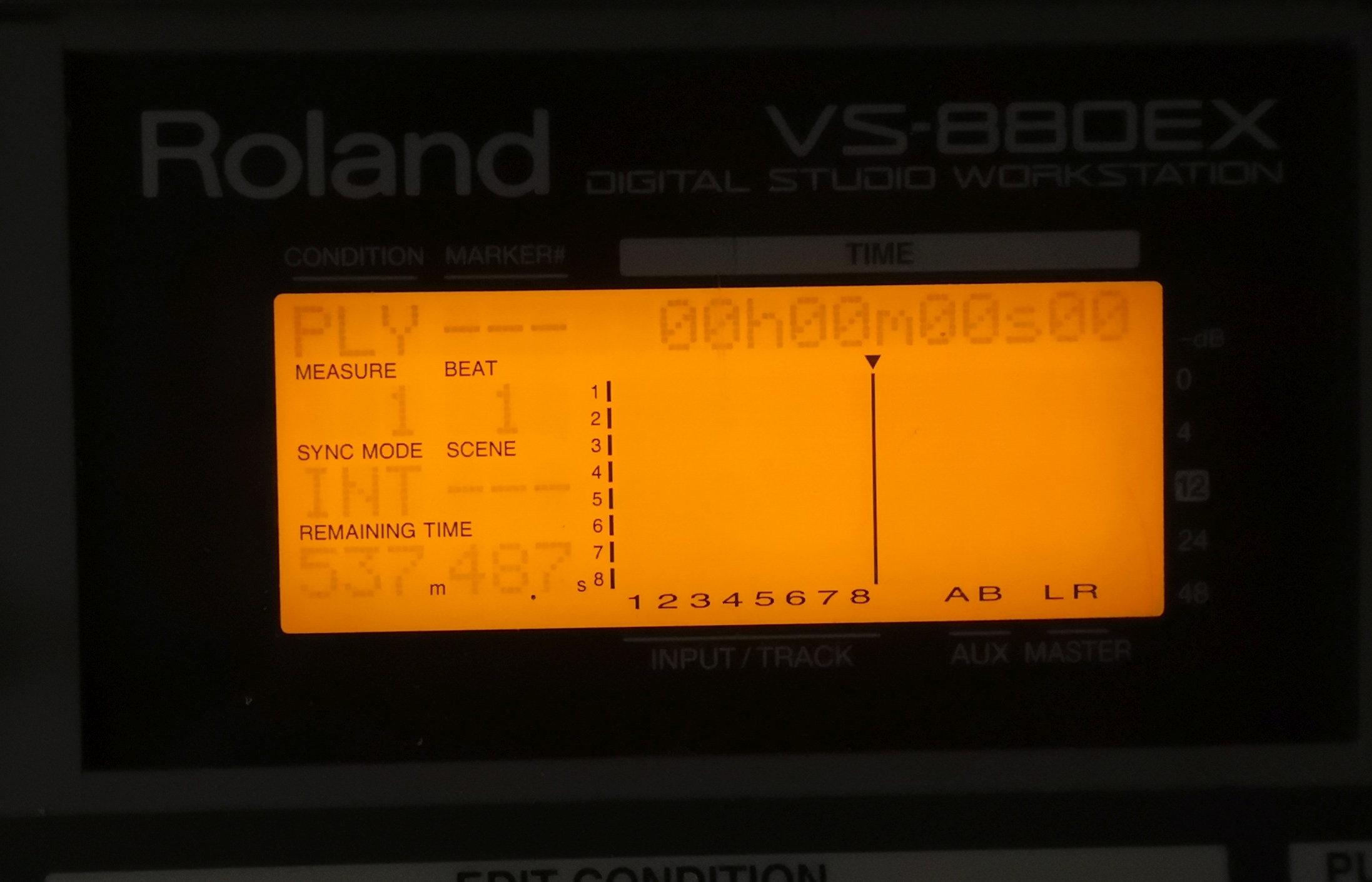

5. Диск подойдет любой, но его предварительно необходимо отформатировать на компьютере, размер раздела не более 4гб, в fat16 с размером кластера и сектора по умолчанию. После подключения отформатировать еще раз в vs880, в итоге получим 4 раздела по 1гб. Такой диск будет читаться обычным компьютером с помощью программы VS Wave Export Software https://www.dropbox.com/s/bd9ipds5qv788gf/VS Wave Export Software.zip?dl=0

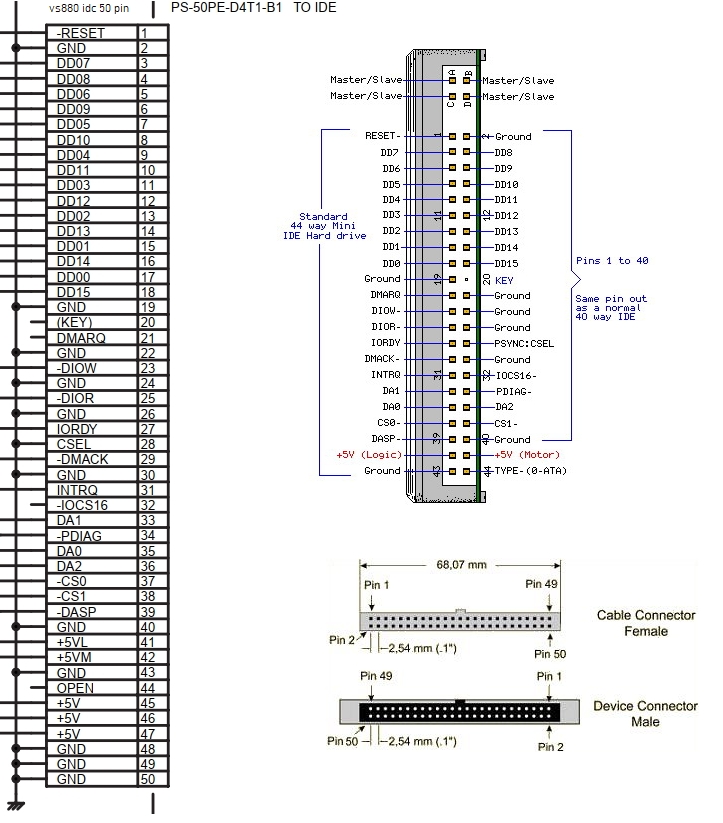

Исходя из сервис мануала, можно увидеть полное соответствие roland 50pin ide интерфейс и 40pin ide интерфейс.
Буквально pin to pin.
Что нужно сделать?
1. Нужен кабель 40пин страрого отбазца, у которого отсутствует ключ (заглушка) 20го пина, иначе вы не сможете вставить его в разьем 50пин.
2. Срезать с правой стороны часть 40 пин разъема, чтобы не помять контакты на 50пин разьеме роланд. Срезать язычёк, упирающийся в боковину разъема 50пин, если он есть.
3. Вставить кабель в разьем, учитывая вовпадение 20го пина (ключа) на обоих сторонах.
4. Обеспечить питание для 40пин hdd. Я сделал для демонстрации внешнее питание.
5. Диск подойдет любой, но его предварительно необходимо отформатировать на компьютере, размер раздела не более 4гб, в fat16 с размером кластера и сектора по умолчанию. После подключения отформатировать еще раз в vs880, в итоге получим 4 раздела по 1гб. Такой диск будет читаться обычным компьютером с помощью программы VS Wave Export Software https://www.dropbox.com/s/bd9ipds5qv788gf/VS Wave Export Software.zip?dl=0
Вложения
русский мануал ест у меня на бумаге, достался с аппаратом, но там гуглтранслейт, так что берем обычный и переводим
Я работал. Нахуа нужен весь этот гимор в век мышек? Даже на старом мак ж4 в пт работать боль, а вы хотите колесики крутить и кнопочки нажимать.
Но помниться эффекты (ревера,дилэи) там были неплохие.
если кто-нибудь работал в живую с этой министудией,то дайте
свои отзывы!!!!!!!!!!!!!!!!!!
вообщем прошу высказаться здесь всех кто хоть раз работал с Roland VS 880 Digital Workstation
очень жду ответов
