Вопросы по Behringer UB1622FX-PRO

[Jurik-11]

Всем привет. Подскажите, есть ли где-то в интернете подробная инструкция на русском от Behringer Europack UB1622FX-Pro?

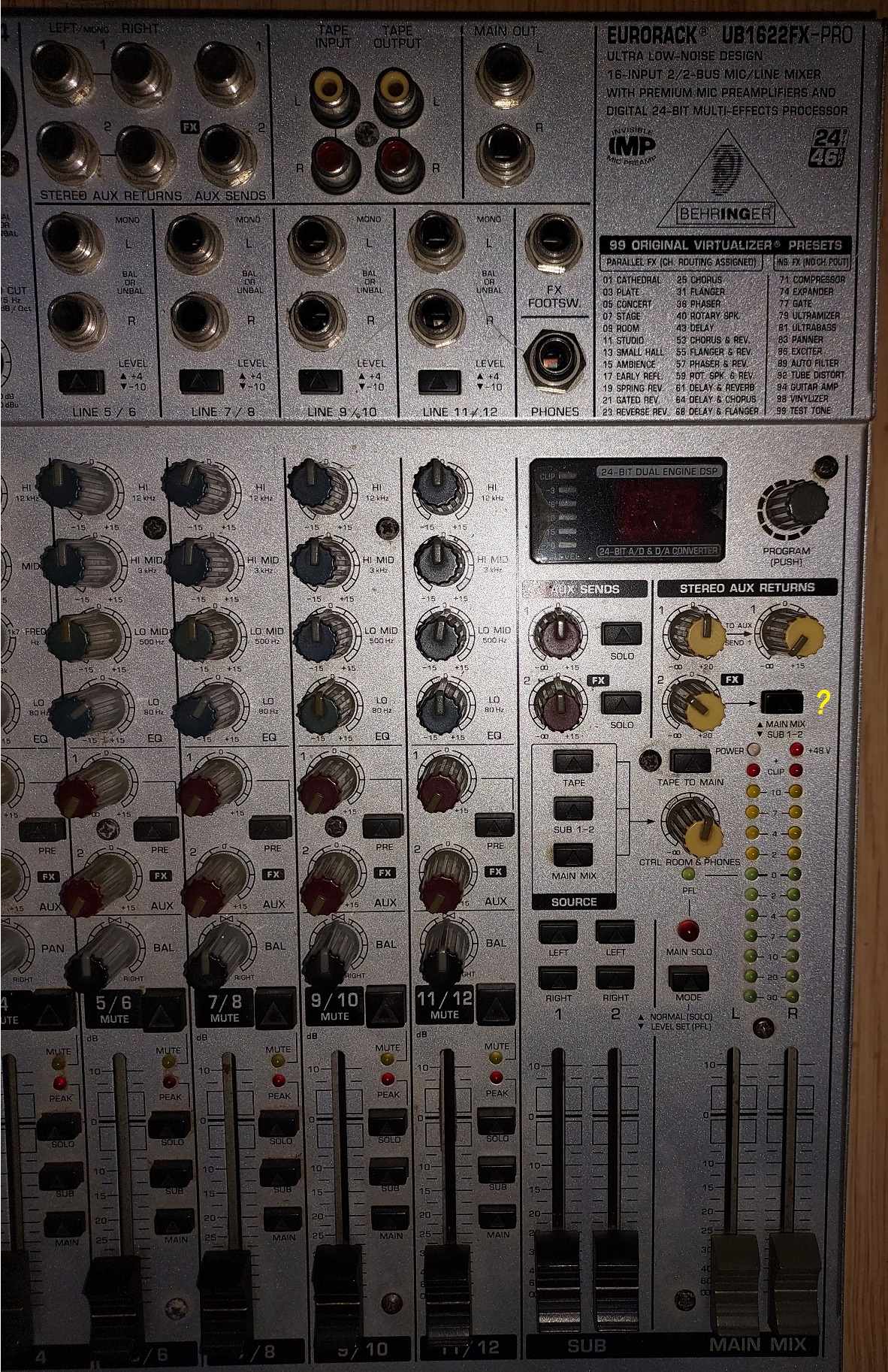

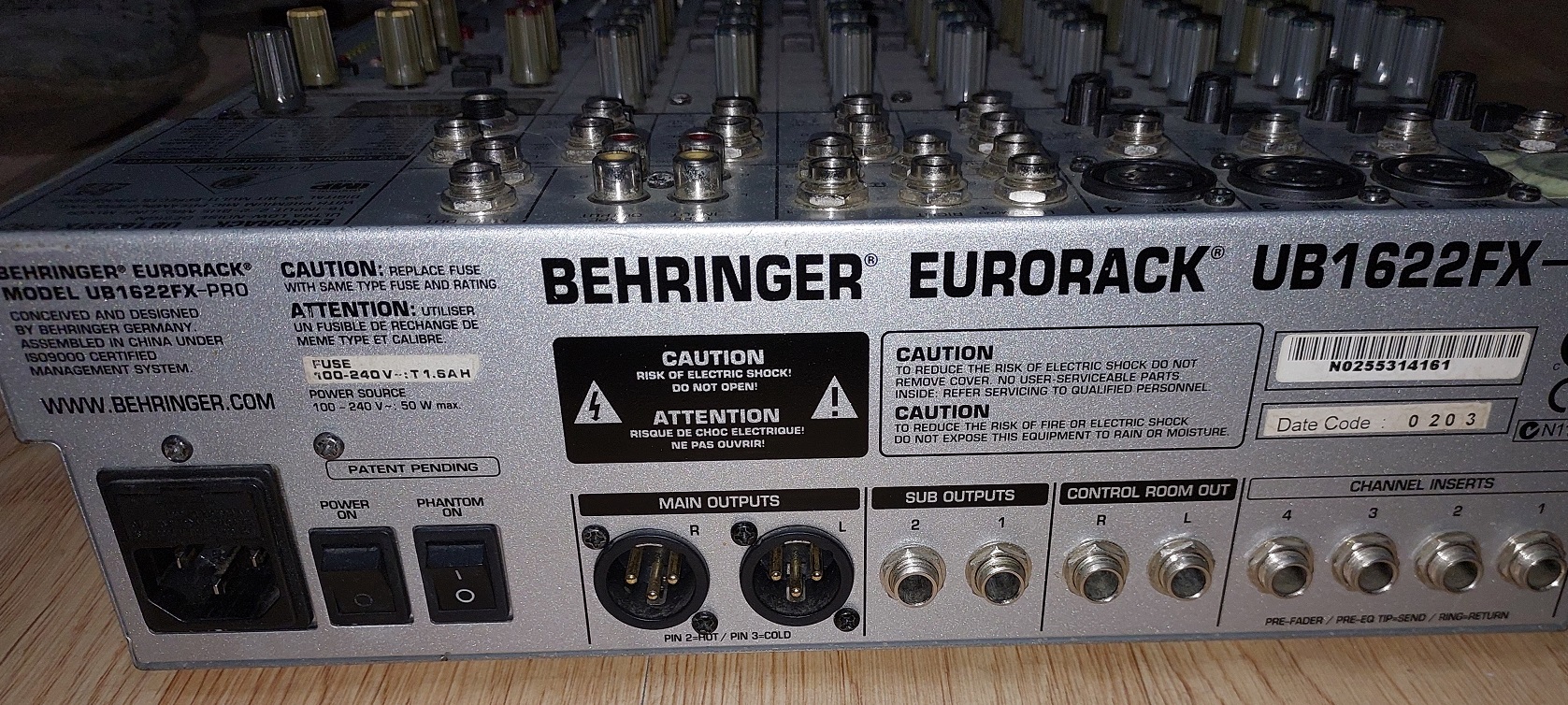

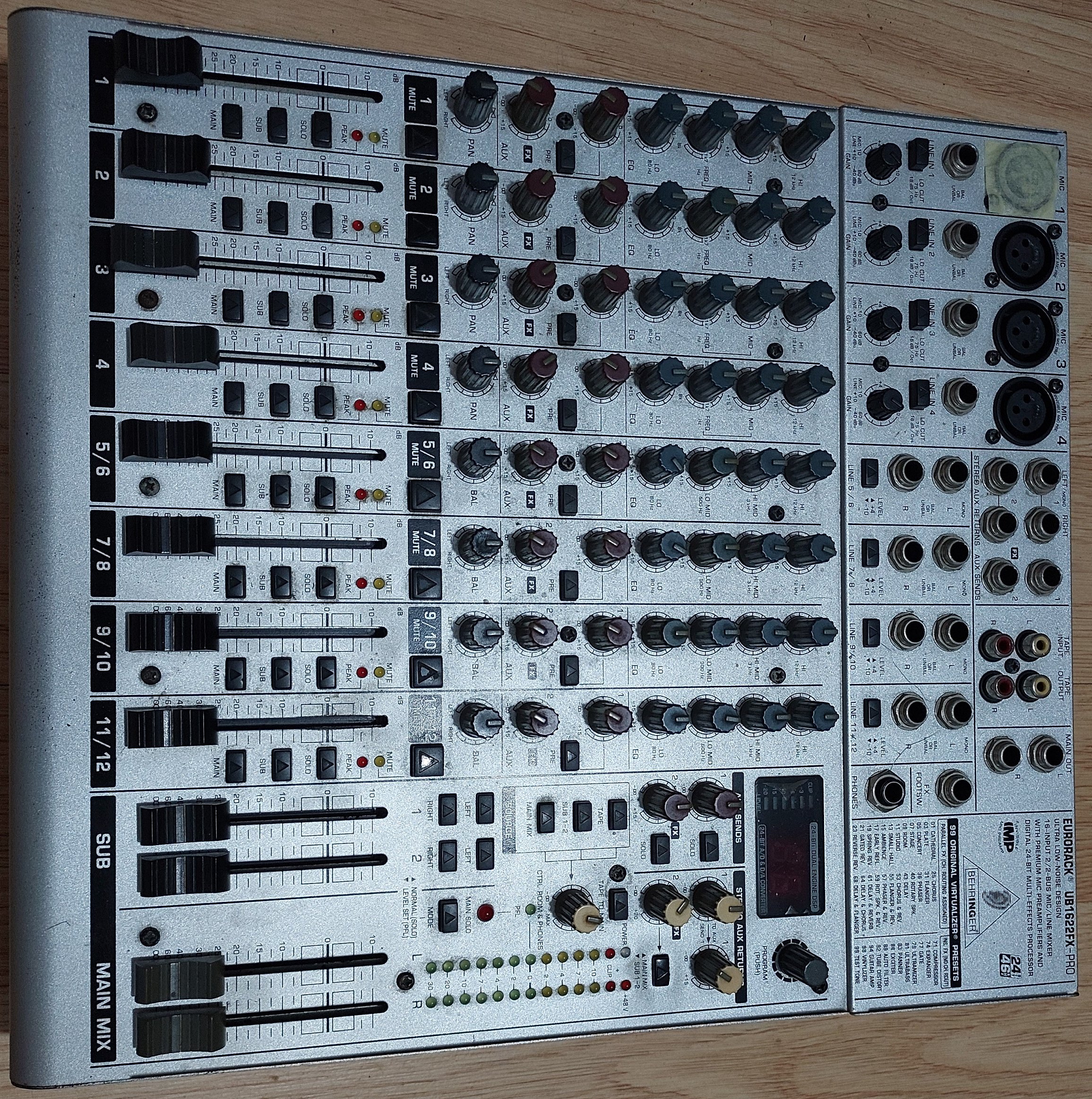

Внешний вид:


Есть вопросы, подскажите, пожалуйста, кто разбирается:
1) Если есть необходимость одновременно подключить несколько пар колонок - то какие выходы можно задействовать? Я обычно подключаю через "Main Out" пальцами Jack 6.35 на усилитель и 2 пассивных колонки. Иногда, дополнительно через "Control Room Out" также Jack-ами подключаю 1 или 2 колонки. Куда еще можно подключиться?

2) Пробовал подключать через "SUB", но есть проблема - эффект эха - ревер, попадает либо только на "Main" либо только на "Sub", а мне нужно, чтоб звук был одинаковый везде. Для чего производитель так странно сделал и можно ли как-то это исправить?

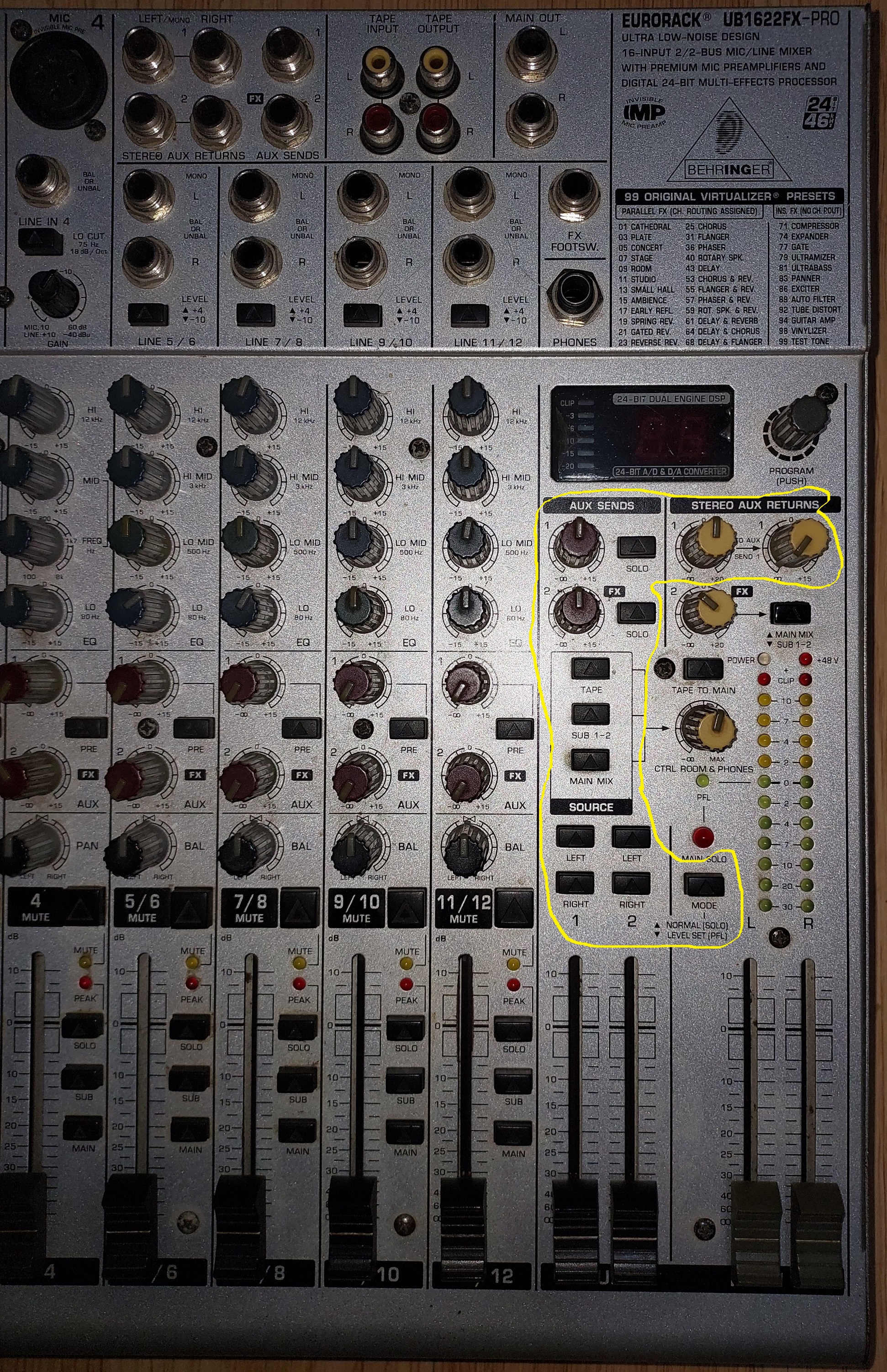

3) Для чего нужны все обведенные кнопки и регуляторы?



[Jurik-11]

Ответьте хоть что-нибудь



[Methafuzz]

https://pop-music.ru/upload/iblock/cc4/cc4d7691c352f68978020a20bef17320.pdf

Дополнительные выходы можно взять с Tape Out, ну или с выхода для наушников на совсем крайний случай



[Jurik-11]

Дополнительные выходы можно взять с Tape Out, ну или с выхода для наушников на совсем крайний случай

Получается, по логике от этого пульта я могу подключить одновременно:
1) Main Aux пальцы - 2 колонки
2) Main Aux XLR - 2 колонки
3) Control Room Out -2 колонки
4) Phones 1 палец - 2 колонки



[presly]

Получается, по логике от этого пульта я могу подключить одновременно:
1) Main Aux пальцы - 2 колонки
...

В таком случае у вас не будет еффекта.
И вообще - у звукорежиссеров принято использовать правильную терминологию - "пальцы" это "джеки". И вообще "учите матчасть ©"



[Jurik-11]

В таком случае у вас не будет еффекта.

Только в Phones не будет эффекта, а в остальных вариантах 1,2,3 - будет эффект. или нет?



[Methafuzz]

Main Out, Tape Out, Ctrl out и Phones - это по сути один и тот же выход с мастер-шины пульта, там должны присутствовать все эффекты, если выход FX процессора назначен на Main. И в секции Sourсe должна быть нажата кнопка Main, она направляет сигнал с мастер шины на выходы Ctrl Out и Phones.

Остальное - уж потрудитесь почитайте мануал, там куча информации. Вам все равно без этого не обойтись, чтобы понимать что куда.



[presly]

Еффектов не будет ВООБЩЕ, тк Main Aux 2 send - это посыл на шину еффектов. Если воткнете туда джек, то на внутренний процесср не будет подаваться сигнал, т.е. еффектов НЕ будет. Читайтв мануал, учите матчасть.



[Jurik-11]

Остальное - уж потрудитесь почитайте мануал, там куча информации. Вам все равно без этого не обойтись, чтобы понимать что куда.

Читал, там не совсем понятно, по крайней мере на вопрос #2 из 1 сообщения темы я не нашел ответа.

Еффектов не будет ВООБЩЕ, тк Main Aux 2 send - это посыл на шину еффектов. Если воткнете туда джек, то на внутренний процесср не будет подаваться сигнал, т.е. еффектов НЕ будет.

Тут внутрений процессор эффектов, они есть и точно подаются на main out и control room out, поскольку я так много раз уже работал.



[Methafuzz]

Читал, там не совсем понятно, по крайней мере на вопрос #2 из 1 сообщения темы я не нашел ответа.

Так чего ж тут непонятного. Выход процессора эффектов либо подмешивается сразу на мастер, либо выводится на отдельный выход Sub, если вдруг возникнет такая необходимость. Раз производитель так сделал, значит такая необходимость есть у достаточно многих пользователей. Например, на подгруппах Sub можно собрать мониторный микс и обработать его внутренним процессором эффектов, а для основного микса использовать внешнюю обработку.



[Jurik-11]

Но как получить синхронную работу Sub и Main, если хватает заводской обработки и нужно, чтоб она шла всюду (либо не шла всюду)?



[Methafuzz]

Ну у вас и так 4 стерео выхода, куда вам больше-то ) Либо просто купите сплиттер, они не шибко дорогие. У берингера кажется есть такой, стоит около червонца.

Сплиттер BEHRINGER ULTRALINK DS2800 - купить в Москве и Санкт-Петербурге, выгодная цена

Сплиттер BEHRINGER ULTRALINK DS2800 - купить в интернет-магазине POP-MUSIC онлайн с доставкой по всей России. Гарантия лучшей цены, магазины в Санкт-Петербурге, Москве, Екатеринбурге и Ростове-на-Дону, 8 (800) 250-55-00.

pop-music.ru



[Jurik-11]

Ну у вас и так 4 стерео выхода, куда вам больше-то )

У sub есть отдельные удобные фейдеры, которыми можно регулировать уровень громкости. Если, допустим, вывести в sub мониторы, то в момент пения - слушателям идет голос с обработкой, а поющим - без, это терпимо и нормально. Но когда начинается речь - то голос с обработкой идет на Sub.



[Methafuzz]

Купите тогда себе дешевый процессор эффектов, их как грязи.



[presly]

Или купите нормальный микшер.



[Jurik-11]

Купите тогда себе дешевый процессор эффектов, их как грязи.

Меня полностью устраивает встроенный процессор. Плохо, что вывод обработки либо на main либо на sub, а не синхронно.



[mirmel]

Выход обработки переключаете на SUB, и входные каналы коммутируете на SUB, а далее шины SUB посылаете на мастер LR. Тогда обработка будет и на шинах SUB, и на Main.



[Jurik-11]

коммутируете на SUB, а далее шины SUB посылаете на мастер LR. Тогда обработка будет и на шинах SUB, и на Main.

Спасибо, протестирую



[n456]

Ревер на саб? Интересно. Там частоты максимум до 80 гц.



[Methafuzz]

@n456, здесь sub это не subwoofer, это subgroup. Для сабвуфера эти выходы можно тоже использовать, впрочем



[Jurik-11]

а далее шины SUB посылаете на мастер LR.

Как это сделать? Мастер LR - это и есть Main (Mix).
На каждом канале есть кнопки вывода звука на main и на sub. Выведу звук без ревера на sub - он будет с ревером на main.



[Jurik-11]

Ревер на саб? Интересно. Там частоты максимум до 80 гц.

Sub = Доп. В этой группе полный диапазон, как и в Main.



[mirmel]

На входных каналах нажимаете SUB, жёлтый регулятор FX кнопкой у стрелки посылаете на SUB, над фейдерами SUB кнопками LEFT/RIGHT посылаете шины SUB на MAIN MIX



[Jurik-11]

На входных каналах нажимаете SUB, жёлтый регулятор FX кнопкой у стрелки посылаете на SUB, над фейдерами SUB кнопками LEFT/RIGHT посылаете шины SUB на MAIN MIX

Спасибо, попробую. А для чего над sub по два left и два right, а не по одному?



[presly]

Чтоб менять панораму.



[mirmel]

Sub1 можно послать кнопкой на MainL, или на MainR, или на оба сразу, то же и с Sub2. Пользователю предоставлена возможность придумывать в жизни, как это использовать. К примеру, через subgrups можно делать групповое микширование: часть входов (может женские голоса) панорамируются влево и попадают на Sub1, ещё часть входов (может мужские голоса) панорамируются вправо и попадают на Sub2. На каналах Sub нажимаем обе кнопки (и LEFT и RIGHT) и все голоса попадают на выходы MainL/R (в моно звучании), что даёт возможность регулировать фейдерами SUB1-SUB2 баланс между женскими и мужскими голосами. Остальные входы (может инструментал) посылаем не на SUB, а на MAIN, где они на выходах MainL/R могут звучать в стерео.
