Не работает педаль компрессор JHS

Radiocaster

Well-Known Member
19 Июл 2012
1.096
778
113

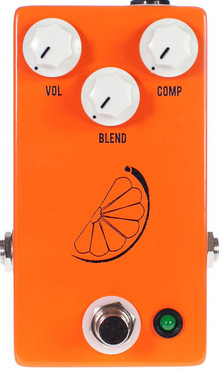

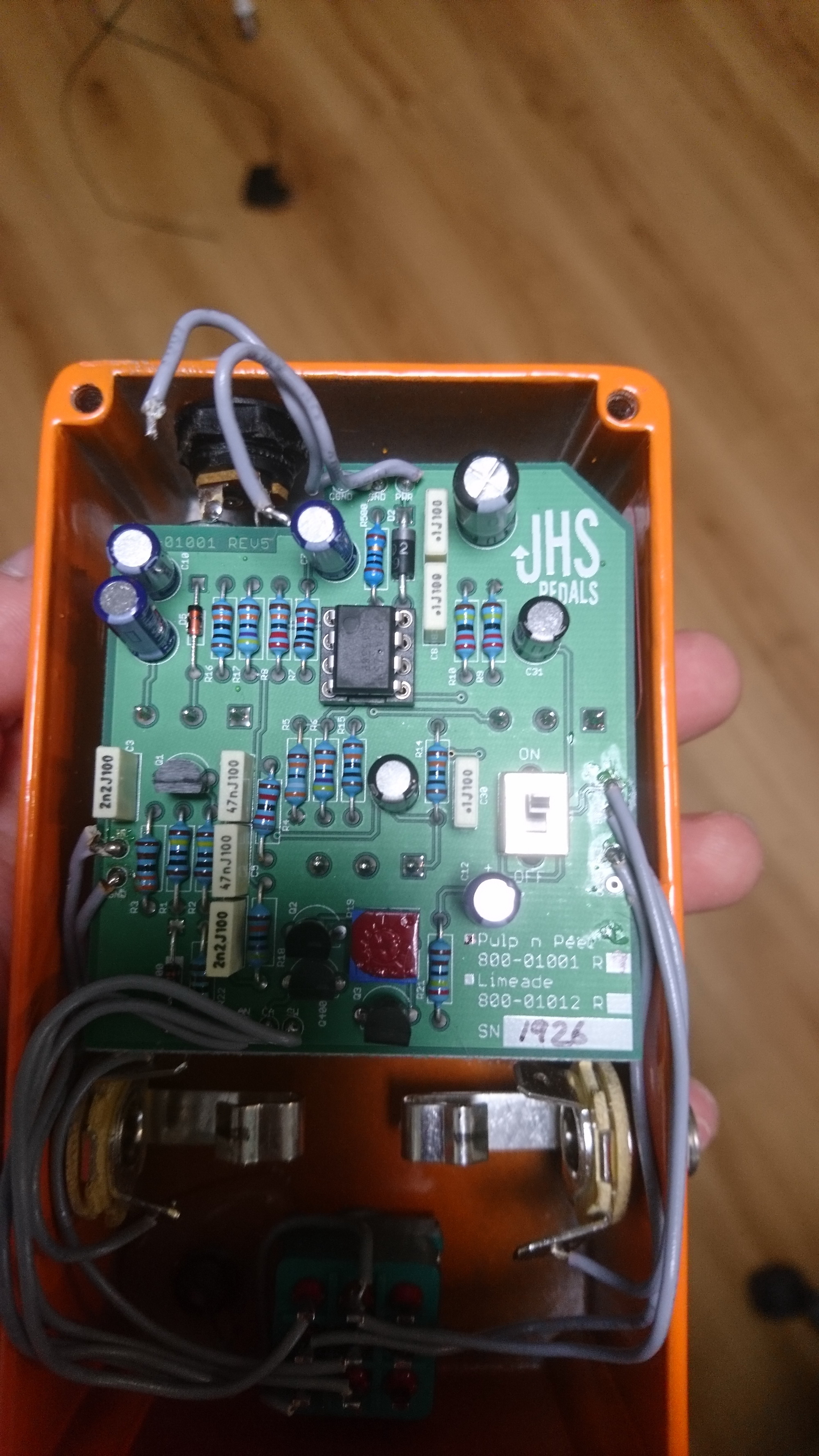

После 10 лет службы перестал работать компрессор JHS Pulp'n'Peel, в байпасе сигнал от гитары есть, при включении - сигнала нет, светодиод включения нормально загорается, замена кнопки не помогла. Внутри педали есть тумблер on/off, на позиции off сигнал появляется, но режим компрессии становится постоянным и каким-то другим - ручки громкости и подмешивания работают по другому, ручка компрессии ни на что не реагирует. Год назад была проблема с питанием, не включался вообще - решилось заменой блока питания на ерасовский, но старый блок питания при этом с другими педалями продолжает работать. Педаль подолгу стояла с воткнутым блоком питания, но выключенной (на байпасе) - могло ли это как-то повлиять? следов сгорания нет. Конденсаторы и микрочип, так понимаю, тоже в порядке? иначе в режиме тумблера off компрессия сигнала не работала бы. Подскажите, в чем может быть проблема, возможно починить?


Вложения

  • img_153712_resize-740-370.jpg
    25,3 KB · Просмотры: 96
  • DSC_00623.JPG
    1,7 MB · Просмотры: 94
@Radiocaster ну что тут сказать, алгоритм ремонта должен быть такой: вынуть из панельки микросхему, вставить обратно. Пропаять все места пайки на плате. Если не заработает, то проверять все компоненты по очереди, начиная с электролитических конденсаторов. :Dle37: Педаль простая, ничего неремонтопригодного в ней нет.

  • Like
Реакции: Radiocaster
вот ещё, что
245107


вот это вот судя по всему потенциометр, залитый краской. в нём мог контакт пропасть, надо запомнить в каком он положении и покрутить. может всё восстановится.

  • Like
Реакции: Radiocaster
Покрутил потенциометр- не помогло. Ошибся - сигнала на байпасе тоже нет (точнее очень слабый -50дб), в положении тумблера off сигнал появляется. Вероятно какой-то из кондеров полетел. Наверно не стоит отдавать в обычный ремонт электроники? лучше поискать специализированного ремонтника по муз оборудованию? надо же как минимум понимать как подключать педаль и его функцию.

@Radiocaster, возможно, сам переключатель байпаса банально вышел из строя;
либо же например, к.з. в каком-то из гнёзд,
нужно прозванивать.
Возможно среди ваших знакомых есть паяющий человек, сходите к нему с педалькой, да мультиметром потыкайте…

@Anthony Scott, отдавал уже ремонтнику муз оборудования у себя в городе, но он молодой был, не шибко опытный видимо - перепаял схему подключения проводов и тумблер в офф выставил.

Кстати, вынимал микрочип, что с ним, что без - звучит почти также. Попробую чип заменить для начала, может в нем дело.

  • Like
Реакции: Anthony Scott
