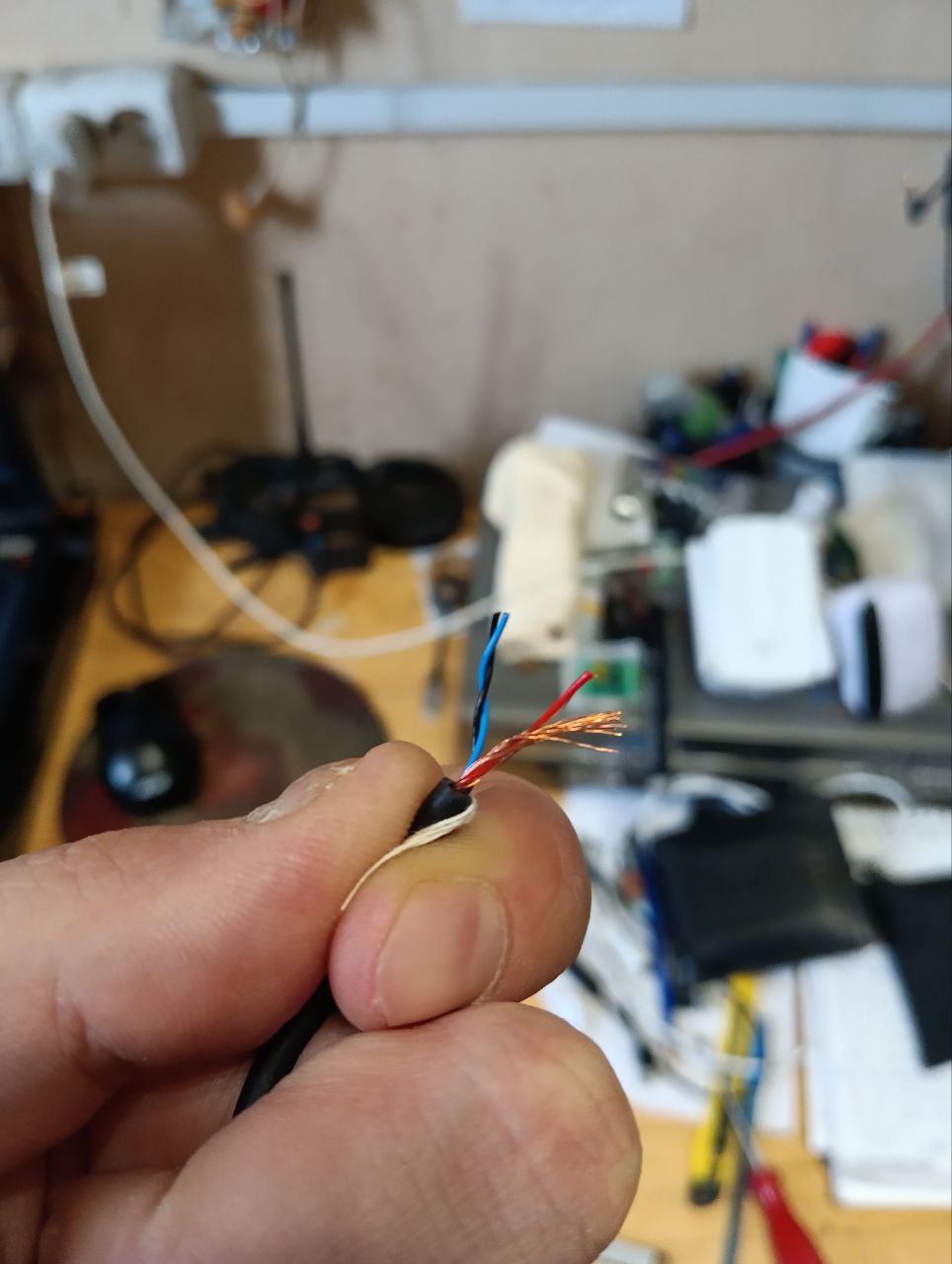

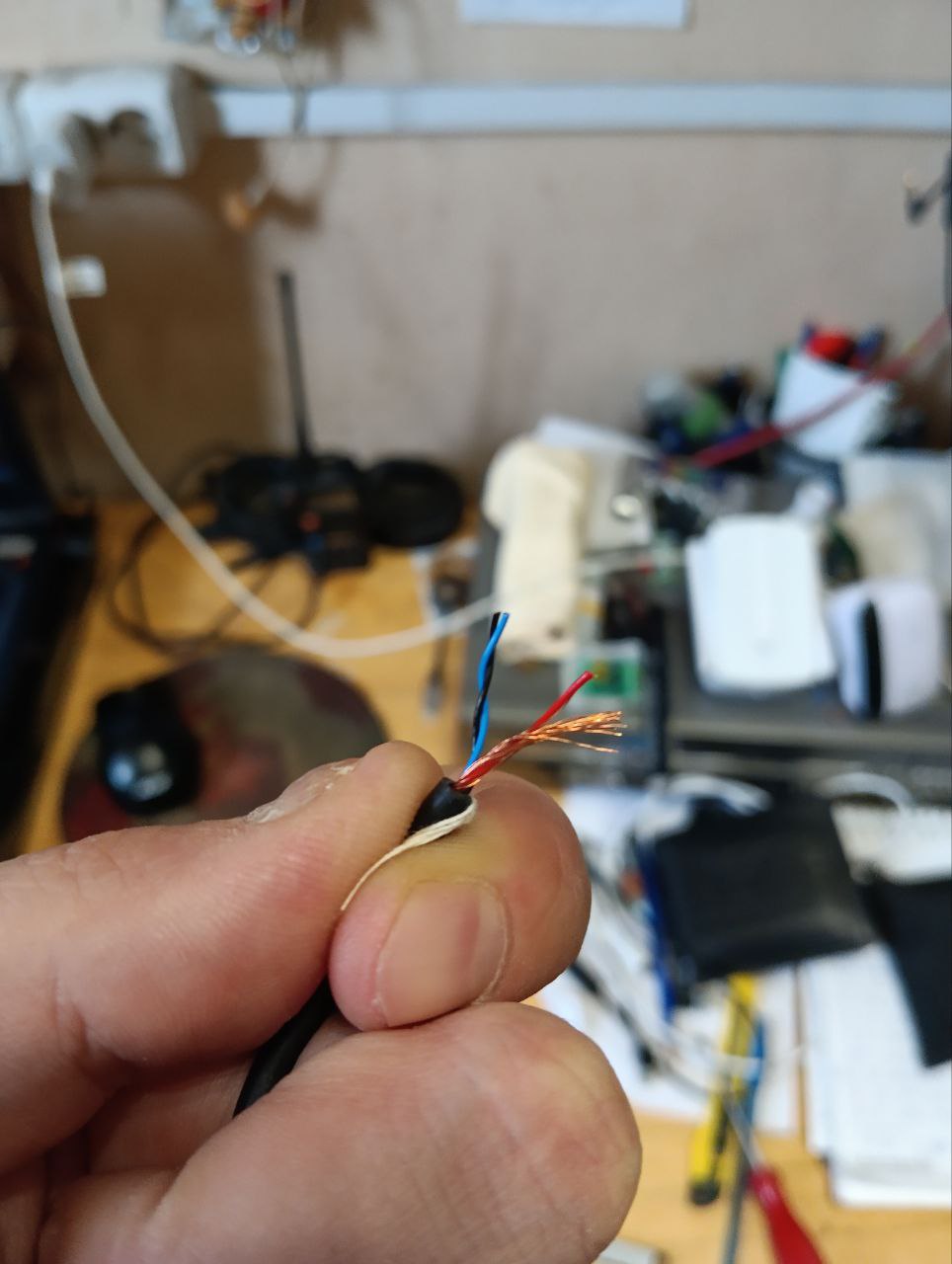

Тема такая. есть 3 подвесных микрофона AKG HM1000. за давностью лет кабеля поизносились, подрастянулись. есть мысль их заменить. вопрос вот в чем. провод там 3 жилы. две из них витые идут и одна отдельная в экране. где найти такой же провод. диаметр 2.4мм . взял у китайцев 4х жильный тонкий для наушников. но в нем экрана нет. фон жутченный.
Кабель микрофонный
- Автор темы GANZALEZ1988
- Дата начала
одна жила лишняя получается. да и толстова. сейчас реализовано что с потолка свисает микрофонный обычный. а тонкий выкушен и между капсюлем и предусилителем 15 сантиметров провода. это капец как глаза мозолит. 3 микрофона над авансценой. хочется все ввхерх убрать оставить только тонкий провод и капсюль.
@GANZALEZ1988, да, кабель не совсем стандартный, 3 жилы, используется преимущественно в подобных подвесах и кабелях с разъёмами типа 4-пин мини XLR,
у нас в рознице на отрез найти практически нереально.
Набрав в поисковике: Flexible Shielded Cable 3 Core , на Алиэкспресс нашлось нечто похожее.
у нас в рознице на отрез найти практически нереально.
Набрав в поисковике: Flexible Shielded Cable 3 Core , на Алиэкспресс нашлось нечто похожее.
Спасибо. буду искать. вот у меня затык на моменте , нужен специальный кабел 2 жилы + одна в экране. или попрет и все тр в экране.
@GANZALEZ1988, вы конечно ещё поищите нужный кабель (2 жилы + 1 в экране),
по запросу типа “ Flexible Shielded Control Signal Cable 3 Core “,
есть вероятность что найдётся,
ибо подобные могут применяться в подключении видеокамер и в различном управлении.
По идее, ничего не мешает применить и и 3 жилы в одном общем экране.
Но вполне может быть и так, что по 2-м неэкранированным проводкам может идти DC- питание к подвесной голове
например, от импульсного микро-преобразователя, находящегося в XLR блоке на другом конце кабеля.
В этом случае наоборот, очень нежелательно применять 3 жилы в общем экране, ибо в сигнал попрет наводка и шум от питания,
и сигнальная жила должна быть экранирована от этих двух проводков.
Более точные причинно-следственные нюансы, равно как и возможность применения 3-проводного кабеля в общем экране, можно установить только при вскрытии внутренностей, анализа схемы и замеров…
больше никак.
по запросу типа “ Flexible Shielded Control Signal Cable 3 Core “,
есть вероятность что найдётся,
ибо подобные могут применяться в подключении видеокамер и в различном управлении.
По идее, ничего не мешает применить и и 3 жилы в одном общем экране.
Но вполне может быть и так, что по 2-м неэкранированным проводкам может идти DC- питание к подвесной голове
например, от импульсного микро-преобразователя, находящегося в XLR блоке на другом конце кабеля.
В этом случае наоборот, очень нежелательно применять 3 жилы в общем экране, ибо в сигнал попрет наводка и шум от питания,
и сигнальная жила должна быть экранирована от этих двух проводков.
Более точные причинно-следственные нюансы, равно как и возможность применения 3-проводного кабеля в общем экране, можно установить только при вскрытии внутренностей, анализа схемы и замеров…
больше никак.
Скорее всего это идет питание фантом на капсюль и на светодиоды в нем. а жила в оплетке именно сигнал.
Да,
либо же чуть по другой схеме:
двумя проводами только на светодиоды,
а питание на капсюль идёт по экранированной жиле вместе с сигналом как фантом, но не 48, а более низкое
(просто такое решение применяется довольно часто)…
это легко проверить, временно откинув два провода, которые без экрана…
Ну , кстати как вариант, если так будет работать то нужен по сути провод одна жила и экран, такой более вероятно тонкий найти, а без диодов я как-то уж проживу
