Поиск карточки MOTU 828x (или прошивки к ней)

V

Vadim (Just Vadim)

New Member
15 Фев 2023
5
6
3
29
Здравствуйте, уважаемые форумчане!

Если коротко - ищу владельца карточки 828x, кто мог бы предоставить мне её на пять минут с открытой крышкой (для подключения по JTAG).

Если у кого есть на продажу по адекватной цене или вообще ломаная/убитая 828x - вообще отлично!

Возможно, на этом форуме сидят сервисмены и у них будет дамп прошивки (.bin с бутлоадером для AT91SAM7S256) - говорите цену.

Сразу попрошу не отправлять меня на сайт motu.com - там выложены неполные образы прошивок (загрузчик вырезан).

Возможно, кто-то предложит написать в motu напрямую, тоже делал. Политика ремонта у них очень закрытая.

Если кому интересна суть проблемы, а возможно, кто-то сталкивался - после пересыхания конденсаторов по питанию, вылетает центральный контроллер AT91SAM7S256. Собственно типовой, стоит во всей серии mk3. Сгорает ядро МК и память уже никак не считать. Пробовал подсовывать загрузочный код от других своих MOTU (UltraLite mk3 hybrid, 828 mk3 FW), не помогает, физически разные линии внутрисхемного подключения и разные алгоритмы для ПЛИС.

Остался только один вариант - поиск аналогичной карточки и чтение оригинальной прошивки.

Разумеется прошу помощи не бесплатно. С меня заранее обсуждаемая компенсация трудозатрат.

Если кто-то переживает, что могу сломать карту - ловите фишку:

  1. На любой карте серии mk3 заходим в меню настроек (SETUP)
  2. Листаем до «Factory Defaults»
  3. Зажимаем и ДЕРЖИМ «PARAM» и другим пальцем нажимаем «VALUE»
  4. Отпускаем все кнопки
  5. Увидите фокус, но внутри лучше ничего не менять


Вложения

  • 8C3981CF-E9D9-4661-BA0E-276D477F0A15.jpeg
    566,4 KB · Просмотры: 123

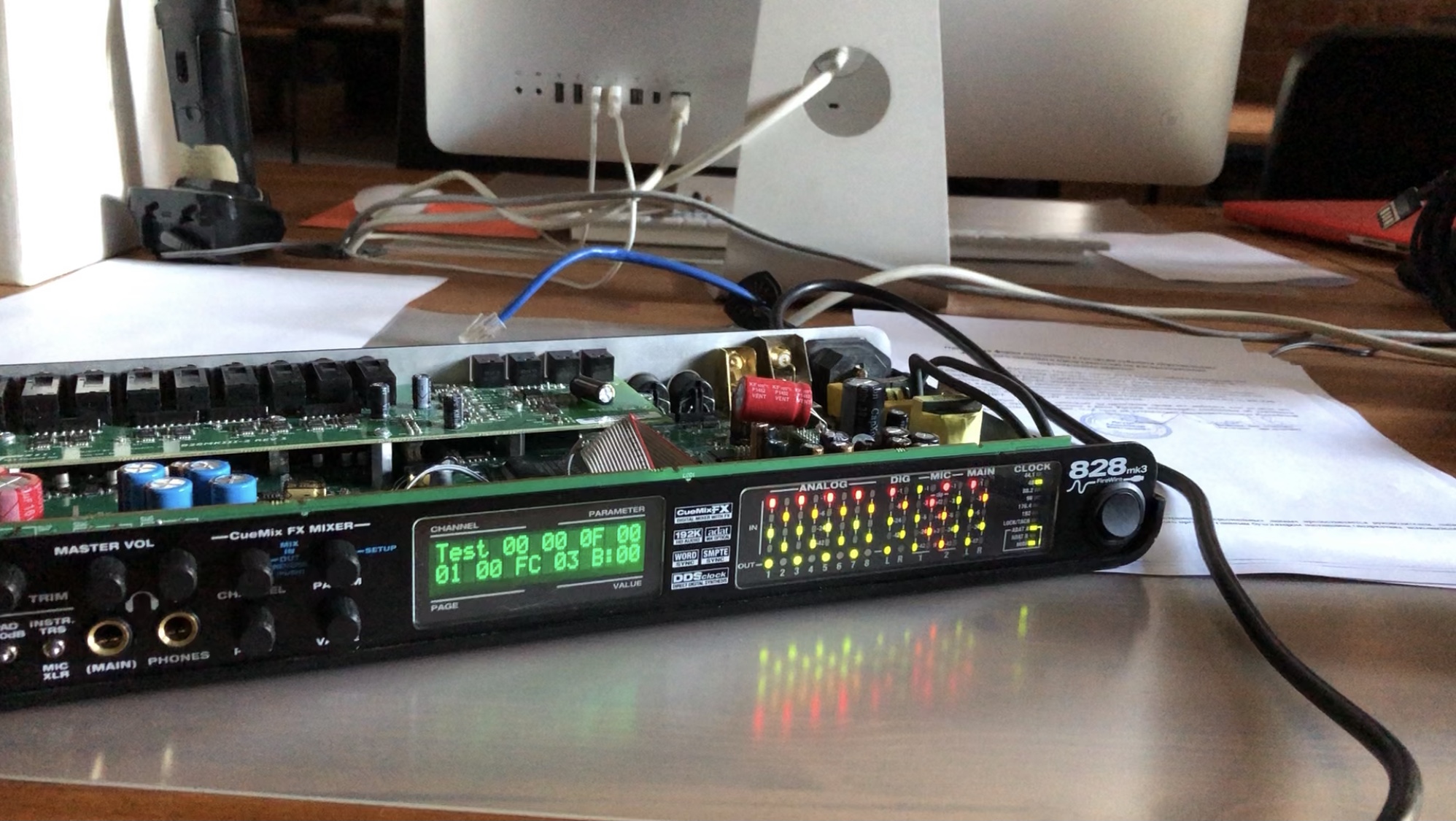

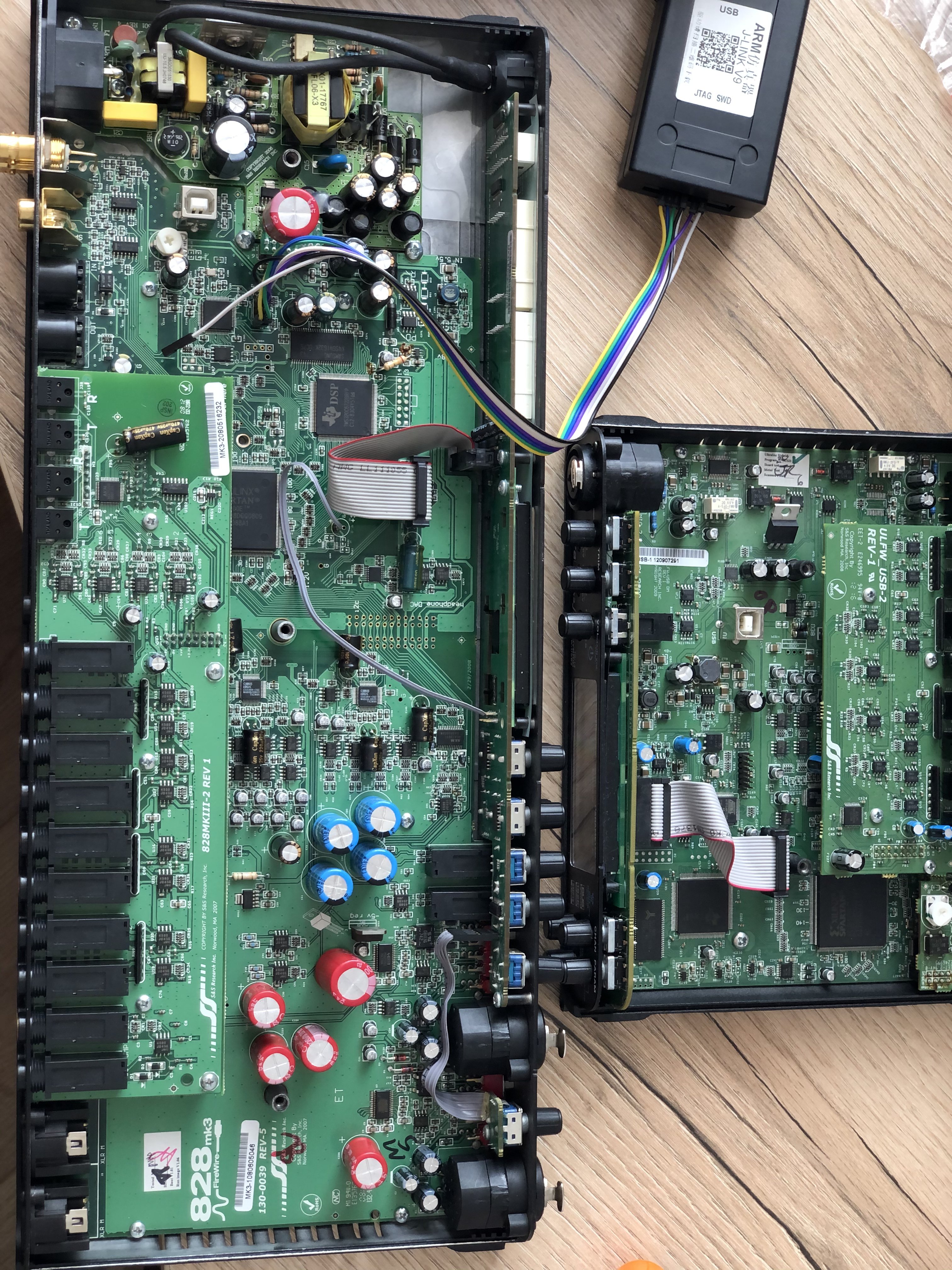

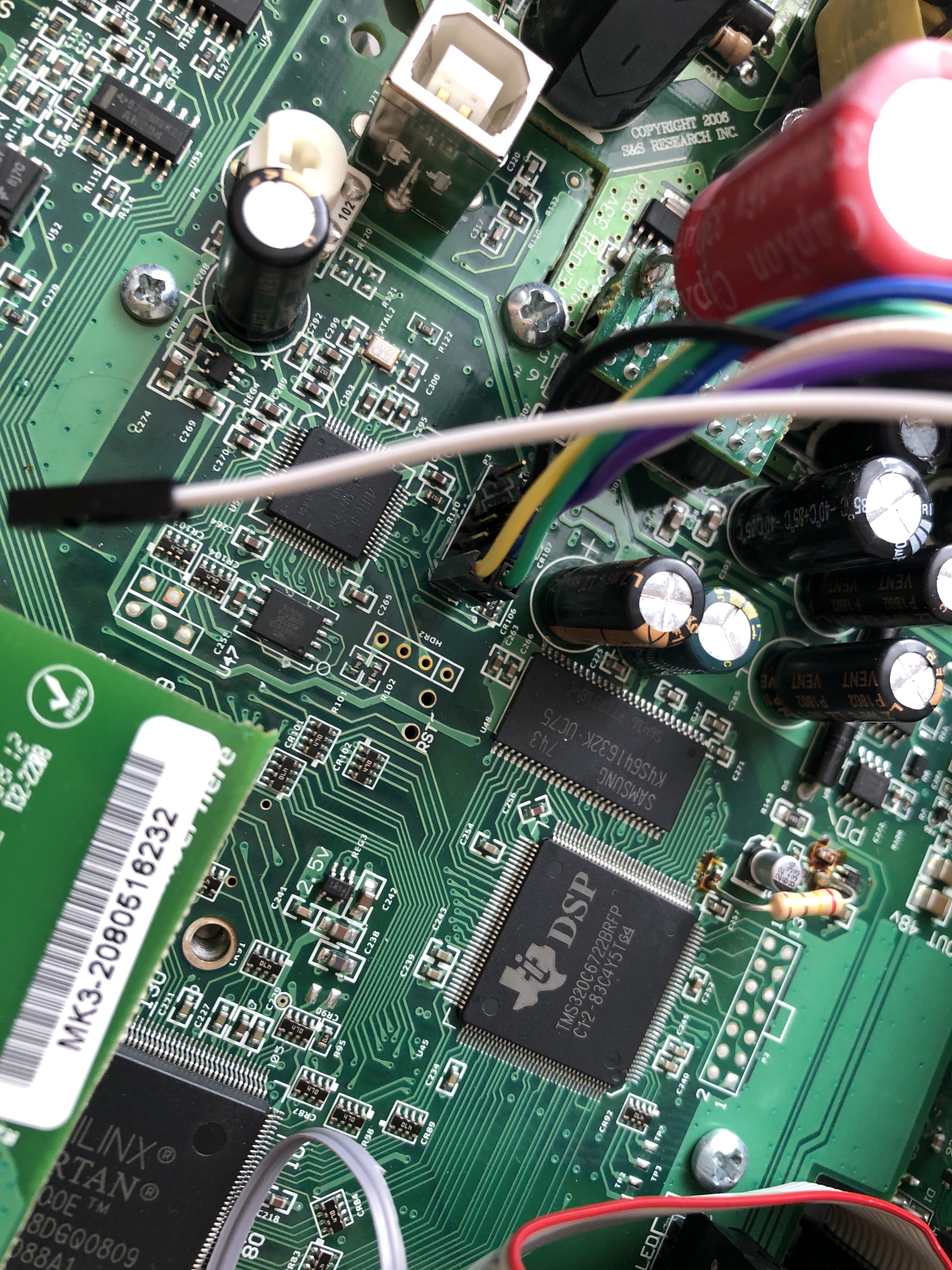

Прошивка не залочена никак. Причём отладка работает и на двух других чипах - плис и dsp. Даже пины распаяны.

Считывал и записывал без проблем с AudioExpress, UltraLite mk3, UltraLite Hybrid mk3, 828 mk3.

  • Like
Реакции: andrei_korpovetc

Вложения

  • BCF21AB7-2F60-403A-BCED-CC10F80EA424.jpeg
    2,4 MB · Просмотры: 104
  • 94CF612A-6DE9-460F-89C7-32843A9BDB97.jpeg
    2,2 MB · Просмотры: 101
  • Like
Реакции: Radiooff, tiretrak, andrei_korpovetc и ещё 1 человек
Прикольно, что считывается, я думал у моту в этом плане все плохо..
У нас врят ли у кого-то есть, попробуйте на ЕЕВблоге спросите, может там быстрее найдутся

  • Like
Реакции: Vadim (Just Vadim)
LilColt написал(а):
Прикольно, что считывается, я думал у моту в этом плане все плохо..
У нас врят ли у кого-то есть, попробуйте на ЕЕВблоге спросите, может там быстрее найдутся
Нажмите для раскрытия...

Сам был очень удивлён, что всё открыто. Вроде аппараты не игрушечные, должно быть всё залочено.
Более того, на серии mk4 установлен уже Линукс, но файловая система в доступе.

Что особенно интересно, в серии mk3 - микрокод прошивки состоит из бутлоадера и самой программы, собственно на которую и выкатываются обновления.

Программа проверяется на целостность при запуске, а вот сам бутлоадер, который осуществляет инициализацию внутрисхемного обвеса и запуск прошивки - нет. Можно отредактировать код, вообще при работающей карте, например через J-Link Ozone.
[automerge]1702216288[/automerge]
LilColt написал(а):
Прикольно, что считывается, я думал у моту в этом плане все плохо..
У нас врят ли у кого-то есть, попробуйте на ЕЕВблоге спросите, может там быстрее найдутся
Нажмите для раскрытия...

Спасибо за совет!

  • Like
Реакции: LilColt
Vadim (Just Vadim) написал(а):
Более того, на серии mk4 установлен уже Линукс, но файловая система в доступе.
Нажмите для раскрытия...
О, прикольно

Vadim (Just Vadim) написал(а):
Что особенно интересно, в серии mk3 - микрокод прошивки состоит из бутлоадера и самой программы, собственно на которую и выкатываются обновления.
Нажмите для раскрытия...
Смарфтонами видать вдохновлялись

Vadim (Just Vadim) написал(а):
Можно отредактировать код, вообще при работающей карте, например через J-Link Ozone.
Нажмите для раскрытия...
С китайскими поделиями дружит? У товарища z3x на данный момент в основном для прошивок экзотики и сброса frp через ips ну и память чекнуть на дохлость (телефонами занимаемся в основной своей массе ну и ноутами, аудиоинтерфейсы крайне редко заходят)
Ну, а так да далеко не все производители будут давать дампы чтобы условный рандомный сервис что-то там ковырял
Хотя в соседней ветке на lynx производитель скинул дамп..я прям уудивился

LilColt написал(а):
О, прикольно


Смарфтонами видать вдохновлялись


С китайскими поделиями дружит? У товарища z3x на данный момент в основном для прошивок экзотики и сброса frp через ips ну и память чекнуть на дохлость (телефонами занимаемся в основной своей массе ну и ноутами, аудиоинтерфейсы крайне редко заходят)
Ну, а так да далеко не все производители будут давать дампы чтобы условный рандомный сервис что-то там ковырял
Хотя в соседней ветке на lynx производитель скинул дамп..я прям уудивился
Нажмите для раскрытия...

Ozone - это софт для программатора Segger JLink, и, собственно для всех его клонов. Если программатор поддерживает конкретную микросхему по списку, то должно работать. Единственное в старых микросхемах по аппаратным причинам могут быть ограничены определённые возможности.


Vadim (Just Vadim) написал(а):
Если программатор поддерживает конкретную микросхему по списку, то должно работать. Единственное в старых микросхемах по аппаратным причинам могут быть ограничены определённые возможности.
Нажмите для раскрытия...
Понятно, в теории должен, а на практике как повезет

@Vadim (Just Vadim), Добрый день, имеется карта ultralite mk3 hybrid, стандартная проблема-сгорела микросхема usb3300 и сгорел процессор atmel at91sam7s256, вы писали, что у вас есть такая карта и вы считали с микроконтроллера дамп, если есть такая возможность выложить дамп данной карточки или же готов купить данный дамп?

День добрый, уважаемые.

Может кто сталкивался с подобным?
Есть бу MOTU 828 hybrid. В целом рабочая, немного тускнеющий экран, но не суть.
Встала задача подключение по ADAT преампа Behringer ADA8200.
Все настройки, а их очень немного, произведены, каналы открыты, но не происходит передачи данных ни от преампа ни в его сторону.
Предположил - кабель, заменил, предположил - порты загрязнились, почистил. Нет ни синхрона, ни сигнала.
Нашел другое принимающее устройство с оптическим ADAT на борту, протестил - сигнал пришел, неисправность ADA8200 отпала.

Вопрос. Если оптические порты горят (есть свет внутри), но не принимают и не передают (назначил в программе выход на один из адатовских, загорается сигнальная лампочка на передней панели 828, но передача не произошла), то ЧТО ЭТО МОЖЕТ БЫТЬ и, самое главное, КАК ЭТО ИСПРАВИТЬ?

Это явно проблема на стороне железа, или контроллера, как проверить, подскажите.

Спасибо.

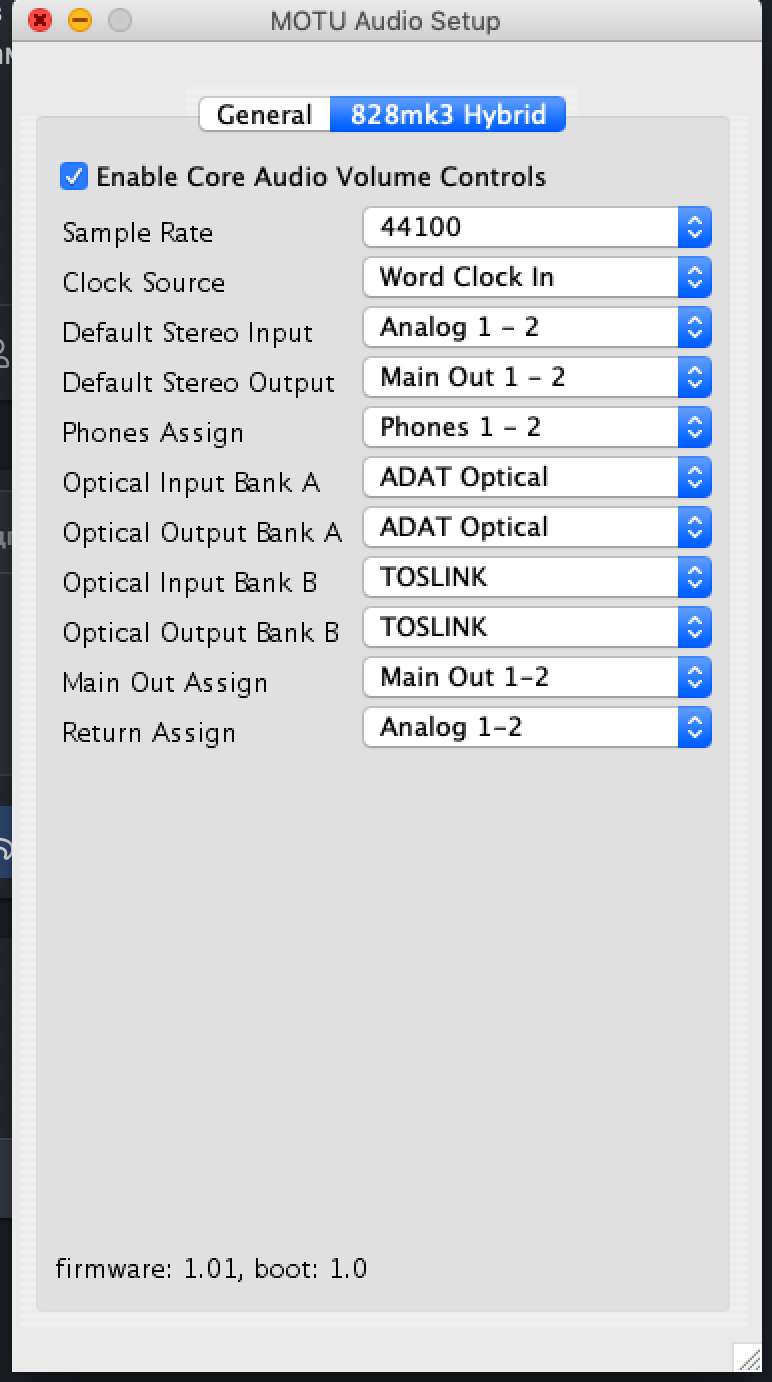

Motu Audio Setup что показывает у тебя?

проверь подключение по клоку, карта должна быть подчиненной, если клочишь с конвертера, тот что оцифровывает тот главный.
У меня стоит отдельный клок Digilab DMG 402 (MASTER) я с него делаю раздачу на устройства, они все подчиненые Slave.
ADAT optical надо выбрать для 8 канальной передачи
Надо выбрать input / OUT ADAT например в BANK A.
Если выбран TOSLINK то протокол передает только 2 канала...тоже будет гореть оптика, но протокола передачи другой

Последнее редактирование:
Vadimoka написал(а):
Motu Audio Setup что показывает у тебя?

проверь подключение по клоку, карта должна быть подчиненной, если клочишь с конвертера, тот что оцифровывает тот главный.
У меня стоит отдельный клок Digilab DMG 402 (MASTER) я с него делаю раздачу на устройства, они все подчиненые Slave.
ADAT optical надо выбрать для 8 канальной передачи
Надо выбрать input / OUT ADAT например в BANK A.
Если выбран TOSLINK то протокол передает только 2 канала...тоже будет гореть оптика, но протокола передачи друг
Нажмите для раскрытия...
А где это прописано, что мастер-клоком должен быть ТОЛЬКО "оцифровывающий"? А как в эту схему тогда впихнуть, и какое место в ней занимает внешний клок, к примеру от Антилопы, он мастер для всех в цепи будет. Мастером по клоку может быть и карта, просто в таком случае надо кинуть с выхода Adat оптику или WC коаксиальный до "оцифровцика". Т.е. дать синхрон ему по клоку, чтоб "фазы совпадали" и сеплрэйт.

Вообще в ADAT ничего сложно нету, но НЕ РАБОТАЕТ
По поводу настроек всё сделано правильно и проверено и перепроверено, иначе писать сюда смысла нет.

Vadimoka написал(а):
Можно по оптике клочить и можно по WC. На AD 8200 есть переключения, все надо правильно настроить а то не будет работать
Нажмите для раскрытия...
Если вы читали внимательно, то выше несколько раз писал, что настроено всё как надо, приамп проверялся на другом устройстве и с него сигнал по ADAT поступает . Могу еще раз написать тут: "Все настройки на обоих устройствах произведены в необходимых требованиях" сигнал не приходит и не уходит с карты по оптике.

Если кто подскажет, куда копать по железной части - буду признателен.

Добрый день! Попробовать удалить старый драйвер и скачать новый.

Vadimoka написал(а):
сфотографируй джампера AD 8200 будет понят
Нажмите для раскрытия...
да ё маё... при положении слэйв и брать клок по оптике, при положении мастер и 48 или мастер 44.1 НИЧЕГО не передается.
я же выше всё написал.
завтра сделаю коаксиал, попробую с 828 на ADA 8200 клок раздать, но думаю клок придет, но аудио не пойдет.
дело в портах оптики 828.

если кто-то сможет подсказать куда копать по железу, прошу дать весточку. а "это включи, это нажми" не помогает.
весь англоязычный доступный инет перечитан, подобных проблем ниукого не нашлось.
официалам пока не писал, да и не вижу логики, ибо территориально в России и, учитываю современные реалии конца 2024, это может оказать обратное воздействие на решение проблемы.

У меня работает все без проблем, 828мк3 Fireware и AD8200 соедино по WC. Клок внешний мастер, оба девайса подчиненые...
режим ADAT выбран в порту A на вход и выход.
попробуй с клоком поиграться поставь Word Clock in в 828.
Если горит оптика то порты работают просто не подцепляется протоколом передачи данных или синхронизация.
сделай кабель BNC коаксиал 75 ом (кабель от телевизора на крайняк и разъемы BNC) и подключи напрямую, должно подхватить
по оптике подключи мини диск или DAT магнитофон проверить сам порт?
Второй порт же тоже есть, должно работать.
Вспомнил когда просто по оптике соединял тоже ничего не работало... только по WC все поехало
