Как заранее понять, какая будет звукоизоляция у перегородки? (1 онлайн

[Денис Фет]

Вопрос такой:
Я планирую в своём помещении отделить зону для записи вокалистов. Это как раз будет та часть помещения , которая в данный момент не используемая (и под что её использовать больше никак не придумаю). Для отделения этой зоны я планирую поставить перегородку (каркас из бруса 50 *50) между брусом заполнение мин ватой и с двух сторон листы ГКЛ, потом промежуток примерно 30 см и ещё одна такая же перегородка. Почему так? Потому что там само помещение так устроено, что этот вариант более логичен (из-за боковых выступов). Пытаюсь понять, какая выйдет звукоизоляция этой конструкции. Теоретически можно сделать перегородку и по 100 мм. Ещё есть мысль проложить между ГКЛ и брусом слой ватина. Какие есть мнения?



[solo541]

Звукоизоляция. Типичные ошибки и заблуждения.

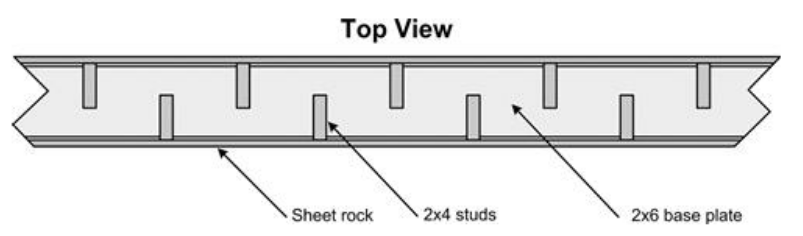

Еще один способ повысить изоляцию - отсоединить две стороны одной стены, чтобы звук не проходил на другую сторону через их общие стойки. На рисунке показан метод строительства, известный как ступенчатые стойки, где для каждой стороны стены используются отдельные стойки. Тем не менее, соединение по-прежнему происходит, когда брусья соединены на полу и потолочных плитах. Те расстояния которые вы указали 50+30+50, в звукоизоляции перегородки погоды не сделают.



[elektrozz]

Гкл не звукоизолирует ниже 120гц, проглотит и пропустит остальное. Только кирпич.
Все что вы описали это лоу мид ловушка, будет sbir к тому же.



[solo541]

elektrozz, а если будет кирпичная стена, SBIR не будет? И откуда ифнфо о ГКЛ и 120 Гц. Обустройство перегородки, не является звукоизоляцией, от слова совсем. Это просто перегородка, которая может быть из чего угодно: кирпич, гипсоблок и т.д. Принцип звукоизоляции М-А-М, причем по всему контуру ( стены, потолок, пол, с развязкой от ограждающих поверхностей.



[Denis12308]

Есть спец конторы, которые занимаются проектированием и консультациями на тему звукоизоляции. Сам работал с такими (в Москве жто Акустик-Групп) они консультировали и выдавали чертежи узлов перегородок и тд, с указанием конструктива и материалов.. потом приходили замерять уровни звука и тд… я бы в этом направлении думал, а не гадал



[solo541]

Denis12308, у каждой такой конторы, есть уже готовые чертежи технических решений, они в свободном доступе на их сайтах, там и видео есть https://tn-ss.ru/tipovyie-resheniya/studii-zvukozapisi-i-komnatyi-proslushivaniya/ Только ценник вас не обрадует. Самому делать, будет гораздо дешевле, только делать надо правильно и замер можно делать самому. Вот пример таких решений, файл PDF.



[Alex_HS]

Вот пример таких решений, фал

И нужно обязательно помнить о виброразвязках на всех стыках/креплениях, что и отображено на всех схемах. Иначе такая "мелочь" может значительно снизить эффект всей конструкции. Да и ГКЛ не в один слой, а в 2-3, опять же, с виброразвязкой между слоями.



[solo541]

Да и ГКЛ не в один слой, а в 2-3, опять же, с виброразвязкой между слоями.

В качестве дешевой виброразвязки, можно использовать стеклогидроизол.



[Methafuzz]

@solo541, да, но там масса этого слоя играет большую роль, поэтому Green Glue тот же, или тяжелую мембрану положить между слоями типа Тексаунда или MLV. Оно дороже но эффект будет.



[N0-body]

Тоже интересно. Есть какие-то методики расчёта для многослойных конструкций, чтобы получить децибелы изоляции по частотам?

Вот пример таких решений, файл PDF.

Вот тут графики -- они как получены? Замерами или теоретическим расчётом?



[solo541]

@solo541, да, но там масса этого слоя играет большую роль, поэтому Green Glue тот же, или тяжелую мембрану положить между слоями типа Тексаунда или MLV. Оно дороже но эффект будет.

Methafuzz, безусловно, но ценник этих материалов, вряд ли обрадует.



[solo541]

Тоже интересно. Есть какие-то методики расчёта для многослойных конструкций, чтобы получить децибелы изоляции по частотам?


Вот тут графики -- они как получены? Замерами или теоретическим расчётом?

N0-body, это примеры учебных пособий по расчету звукоизоляции, хотя вам достаточно ввести запрос в любой поисковик, по поводу расчета звукоизоляции и выбрать понравившееся вам руководство или метод.
