Мультикор для Apogee DA 16x (1 онлайн
- Автор темы Taurus
- Дата начала

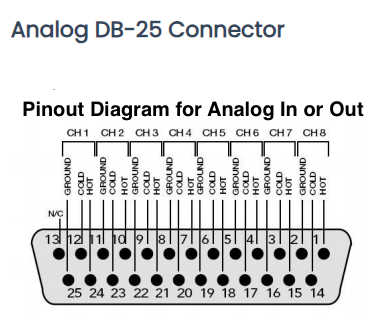

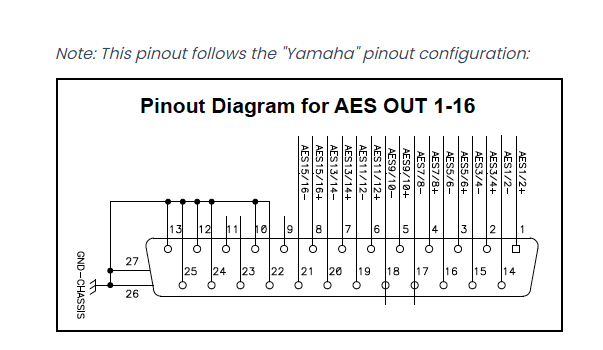

Ну так я и спрашиваю, глядя на эти диаграммы - что это за пины такие 26/27?
На картинке нарисовано что паять общую землю нужно к 26-му? А что это за пин, где он находиться? А 27-й где находиться и нафиг он вообще нужен. Эти диаграммы для специалистов, а я не специалист, увы.
На картинке нарисовано что паять общую землю нужно к 26-му? А что это за пин, где он находиться? А 27-й где находиться и нафиг он вообще нужен. Эти диаграммы для специалистов, а я не специалист, увы.
Последнее редактирование:
По-английски pin это и штырь и контакт. На схеме только семь (почему-то) поканальных контактов земля (хотя по протоколу Ямаха, к 10-му контакту/пину паяется земля 1-го и 2 -го канала. Уже лажа: типа "догадайся сам" или "да кто этого не знает". Также указана общая земля на шасси (корпус/массу, или как там правильно). Эта схема распиновки DA-16. А меня интересует кАбель. Я спрашиваю (см. мой первый пост) : КУДА ПРИПАЯТЬ ОБЩУЮ ДЛЯ ВСЕХ КАНАЛОВ ЗЕМЛЮ МУЛЬТИКОРА и НУЖНО ЛИ вообще это делать. Я никогда не паял мультикоры, поэтому ничего удивительного, что я не знаю базовых вещей ( в мануале этого не написано) поэтому нечего ерничать. На зарубежных форумах одни пишут одно, другие - другое: можно припаять с одной стороны кабеля, а можно вообще не паять... кто-то дает ссылку на научные статьи......хотя вопрос проще некуда : ПАЯТЬ или не ПАЯТЬ, Если паять, то КУДА???
Последнее редактирование:
Прошу прощения , за стёб . Тут и в правду есть с чем разобраться .
Ну для начала , нужно сказать , что информации которую вы выложили , явно не достаточно .
Какой вы хотите спаять мультикор ? По аналоговым выходам , или по цифровым входам (АЕС-ЕБУ) ?
И второй вопрос : куда он будет подключён , другим концом ?
Задача соединить три устройства: Merging Mykerinos MB5(AES/EBU) - Apogee DA 16X - AMS Neve 8816.
Mykerinos: https://www.merging.com/uploads/assets/Merging_pdfs/Mykerinos/Mykerinos User Manual.pdf
стр. 24
Neve 8816: https://ams-neve.info/ftp/web/8816/8816_User_Manual.pdf стр. 32
Apogee DA 16X - ссылку дал Long.
Соответственно, нужно спаять два мультикора: Цифра-цифра и аналог-аналог.
Аналог- аналог, как бы, без проблем: у Neve вход -Tascam, и у Apogee выход (вроде тоже) -Tascam. Но опять же паять не паять общую землю кабеля.
А цифра-цифра уже проблема. У Merging своя уродская распиновка и у Yamaha своя, тоже уродская распиновка( в сравнении с Tascam ). Такой провод не купишь, можно только заказать у Merging или спаять самому, что я и пытаюсь сделать.
Mykerinos: https://www.merging.com/uploads/assets/Merging_pdfs/Mykerinos/Mykerinos User Manual.pdf
стр. 24
Neve 8816: https://ams-neve.info/ftp/web/8816/8816_User_Manual.pdf стр. 32
Apogee DA 16X - ссылку дал Long.
Соответственно, нужно спаять два мультикора: Цифра-цифра и аналог-аналог.
Аналог- аналог, как бы, без проблем: у Neve вход -Tascam, и у Apogee выход (вроде тоже) -Tascam. Но опять же паять не паять общую землю кабеля.
А цифра-цифра уже проблема. У Merging своя уродская распиновка и у Yamaha своя, тоже уродская распиновка( в сравнении с Tascam ). Такой провод не купишь, можно только заказать у Merging или спаять самому, что я и пытаюсь сделать.
Последнее редактирование:
Ну тут , в общем всё понятно . Я имею в виду с землёй . Это уже как закон , что земля паяется , только с одной стороны кабеля . Я например , всегда паяю её на входах приборов , а на выходах , обрезаю оплётку и изолирую её . Это даёт возможность , избежать земляных петель .
Думаю тоже самое нужно делать и с AES-EBU , ведь у них тоже , земля не является проводником сигнала , а лишь выполняет экранирующую функцию ......
А как вы поступаете с кабелями XLR-XLR, которые используют и для микрофонов, и для других звуковых устройств?
Ну что же, уже виден свет "в конце туннеля"... только вот куда( или к чему) паять эту "одностороннюю" землю для аналога ? На корпус разъема DB25? А он дюралевый. Или...???
Что касается цифры , то в мануале Mykerinos написано: "The DB25 pin 7 is connected to DGND" ( Shell ).
Я долго искал в сети, что такое Shell, оказалось, (если я что-то не перепутал), что это и есть этот пресловутый общий для всех пар экран.
То бишь, я могу припаять эту злосчастную землю кабеля к этому пину, а с другого конца ничего не паять? И Вау-Бинго ?
Последнее редактирование:
Отвлёкся я тут маленько ....Ну да ладно .
Односторонняя земля для аналога паяет
ся на нужные пины в самом коннекторе , а общая оплётка мультикора , на массу коннектора (любым удобным способом , например привинченным дополнительным контактом , через соединительные винты .....
Думаю , да .
Последнее редактирование:
Да никак . Я микрофонные кабели держу только для микрофонов .
Для коммутации приборов между собой , необходимо резать землю , во избежание земляных петель . Для микрофонов это не нужно .....
"а общая оплётка мультикора , на массу коннектора (любым удобным способом , например привинченным дополнительным контактом , через соединительные винты"
То есть, если я правильно понимаю, землю (оплетку) мультикора нужно (с одной стороны) как-то присобачить к дюралевому коннектору/разъему (корпусу-массе), например, обмотать вокруг одного из крепежных винтов? Что-то из разряда "сделай сам"?
А как вы сами справляетесь ?
Sorry, у меня опять фрустрация...
То есть, если я правильно понимаю, землю (оплетку) мультикора нужно (с одной стороны) как-то присобачить к дюралевому коннектору/разъему (корпусу-массе), например, обмотать вокруг одного из крепежных винтов? Что-то из разряда "сделай сам"?
А как вы сами справляетесь ?
Sorry, у меня опять фрустрация...
Всё дело в том , что чаще всего на подобных кабелях , для мультикоров , общей , внешней оплётки (экрана) , не существует . И потому контактов под неё нет . Посмотрите свой кабель (под аналог) , что там у вас с этим делом .
Да, на аналоговом Mogami оплетки (экрана) - нет и слава богу: зря я и себе и вам голову морочил. А на цифровом Helusound - имеется, довольно толстая фольга, да и сам мультикор в два раза толще Mogami.
Что же, поступлю как вы советуете - припаяю эту фольгу на одном конце кабеля к этоту Shell-лу. Cпасибо за ликбез!
