Помощь с подключением синтезатора по MIDI

[Swil]

Здравствуйте.
Прошу помочь с подключением синтезатора к микшерному пульту по MIDI для работы на компьютере в DAW REAPER.
Для того, чтобы записывать MIDI с синтезатора, а потом (подключив 2 TRS кабеля к микшерному пульту) проигрывать дорожку MIDI и записать аудио дорожку с звуком синтезатора.(На микшерном пульте только один USB вход,поэтому не получится подключить одновременно и синтезатор и компьютер)
Все настройки представлены скриншотами.
Дано:
1)Синтезатор с MIDI IN/OUT.А также TRS выходами.
Возможность подключение MIDI по USB B (USB B-USB A).По USB напрямую в компьютер все работает.
2)Микшерный пульт Behringer X32 RACK.
В пульте есть MIDI IN/OUT.
Мой порядок действий (который не работает)
1.Я подключил синтезатор к микшерному пульту по МИДИ (midi in в midi out пульта и midi out в midi in пульта).

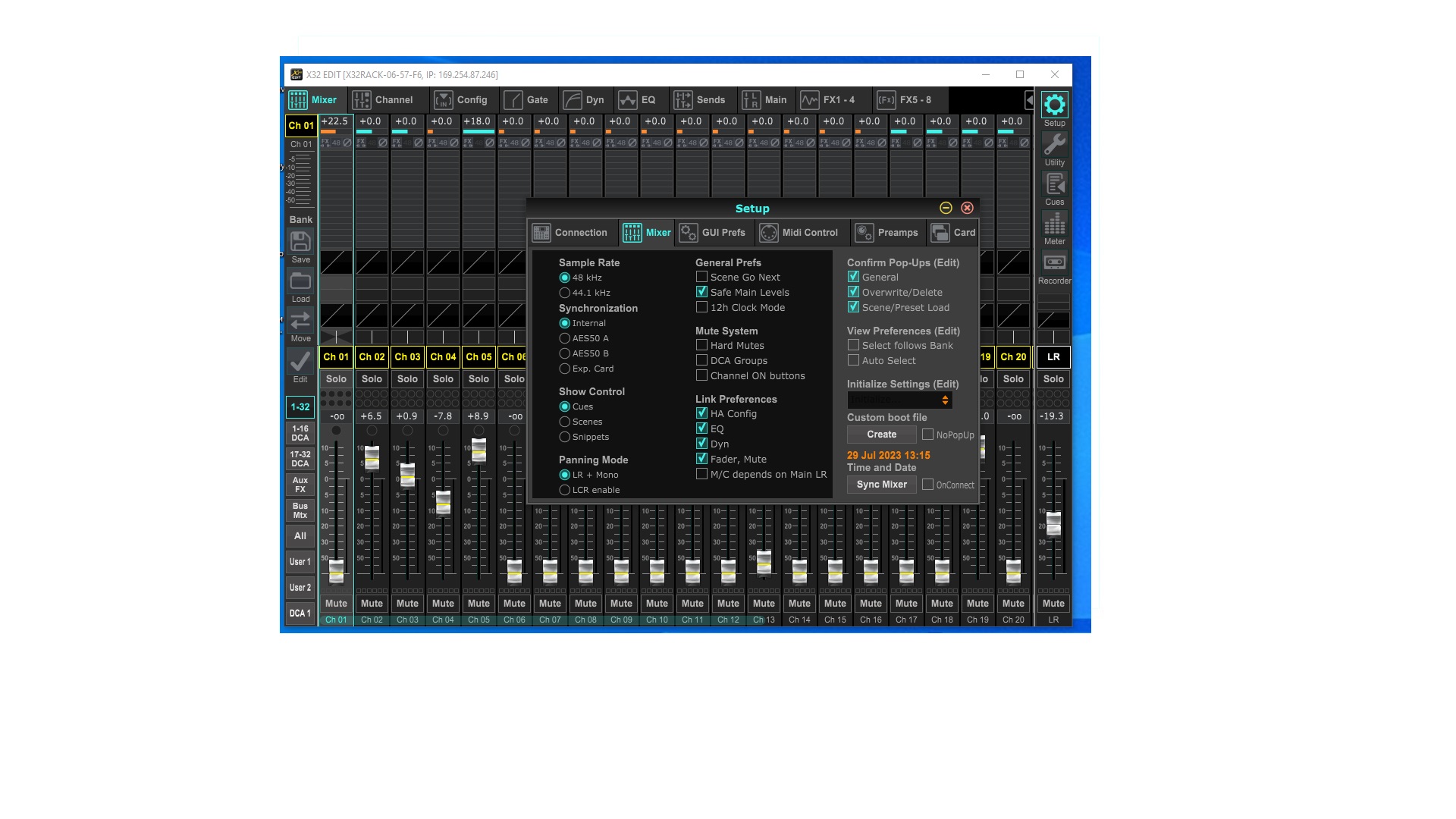

2.Я обновил Firmware на X32 (4.09),установил X-USB Control panel,установил X32 EDIT,подключил компьютер и пульт по USB и по Ethernet кабелю.
X32 Edit видит сигналы с пульта на компьютере. Устройства синхронизированы.

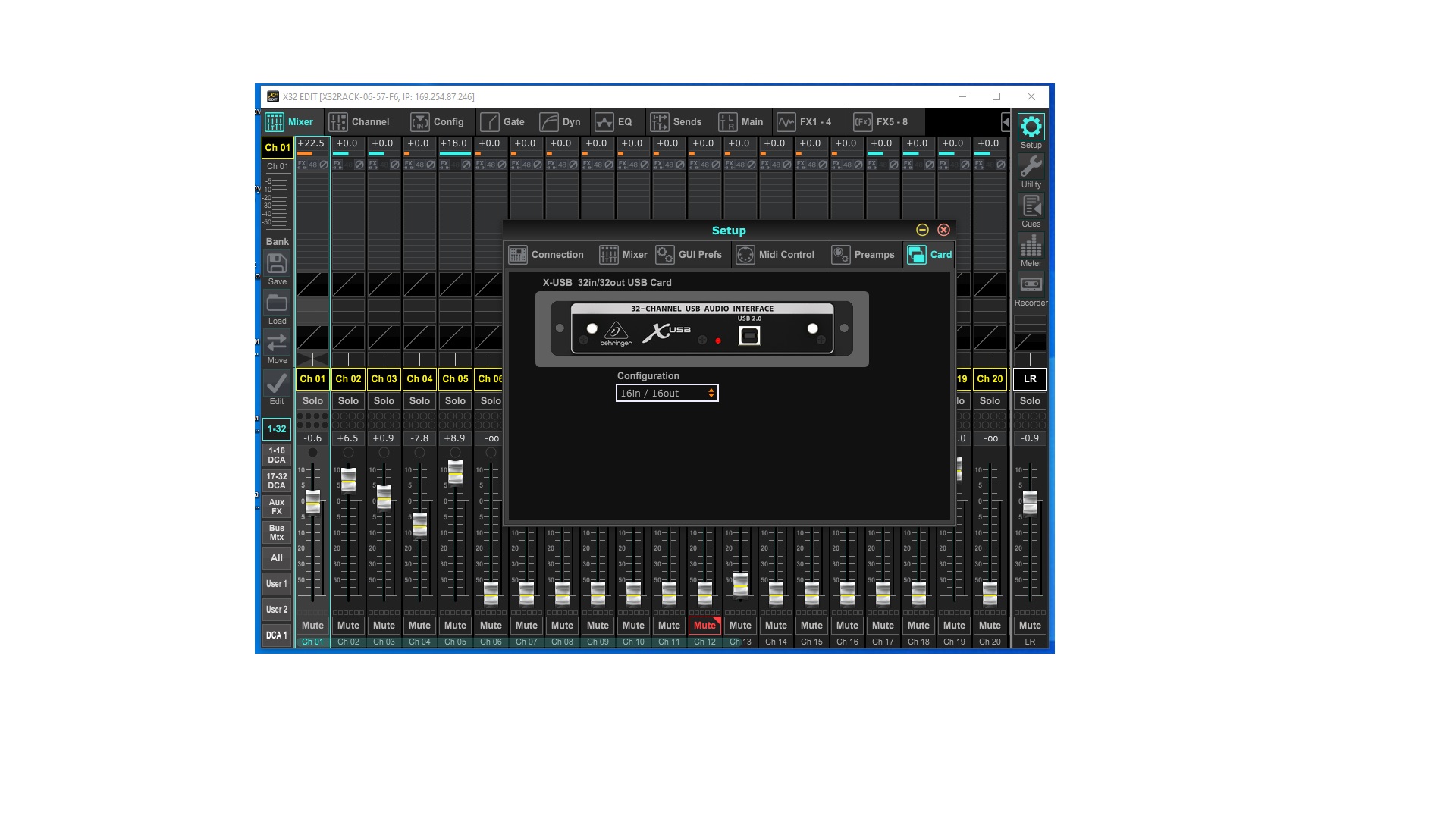

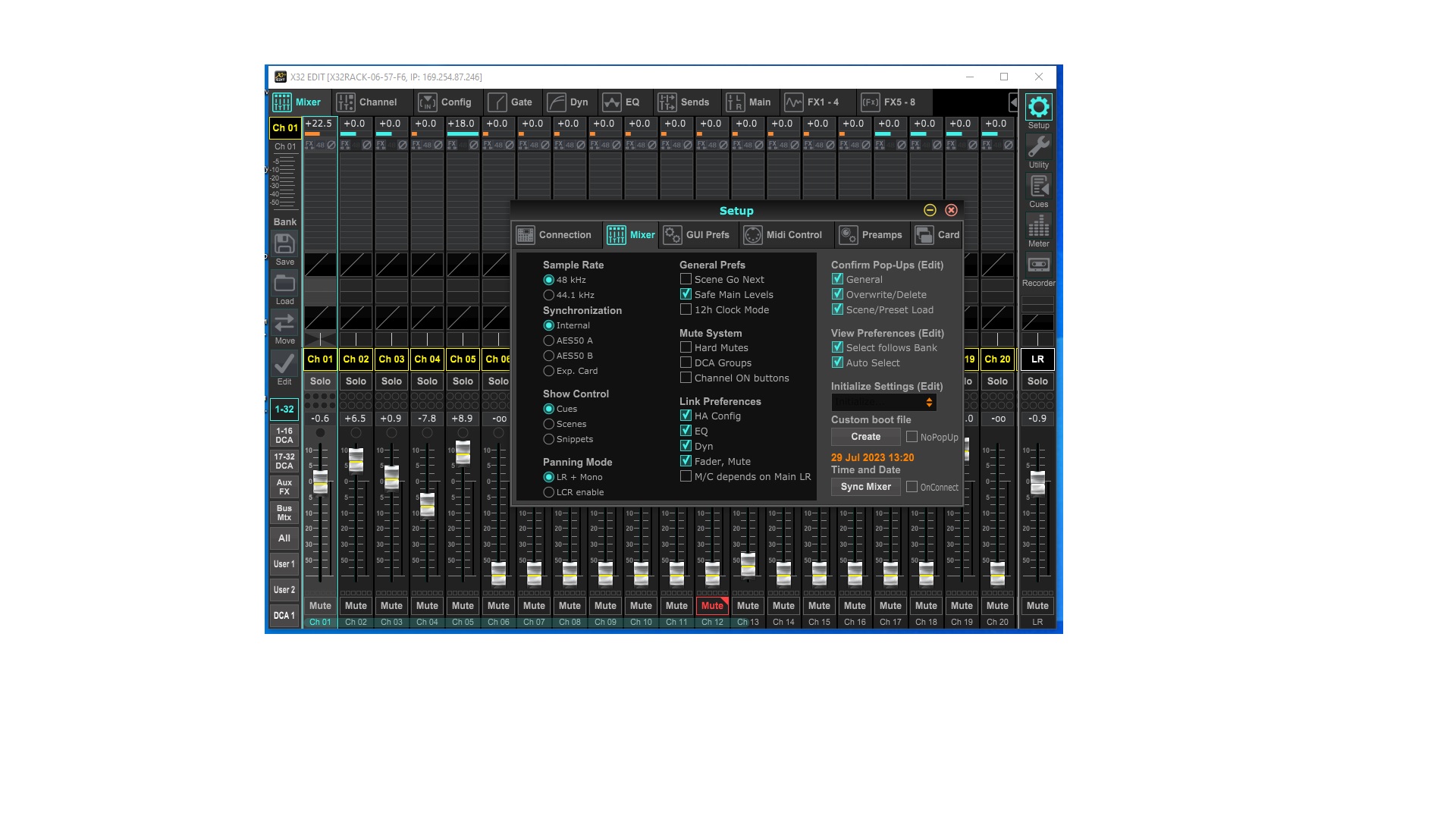

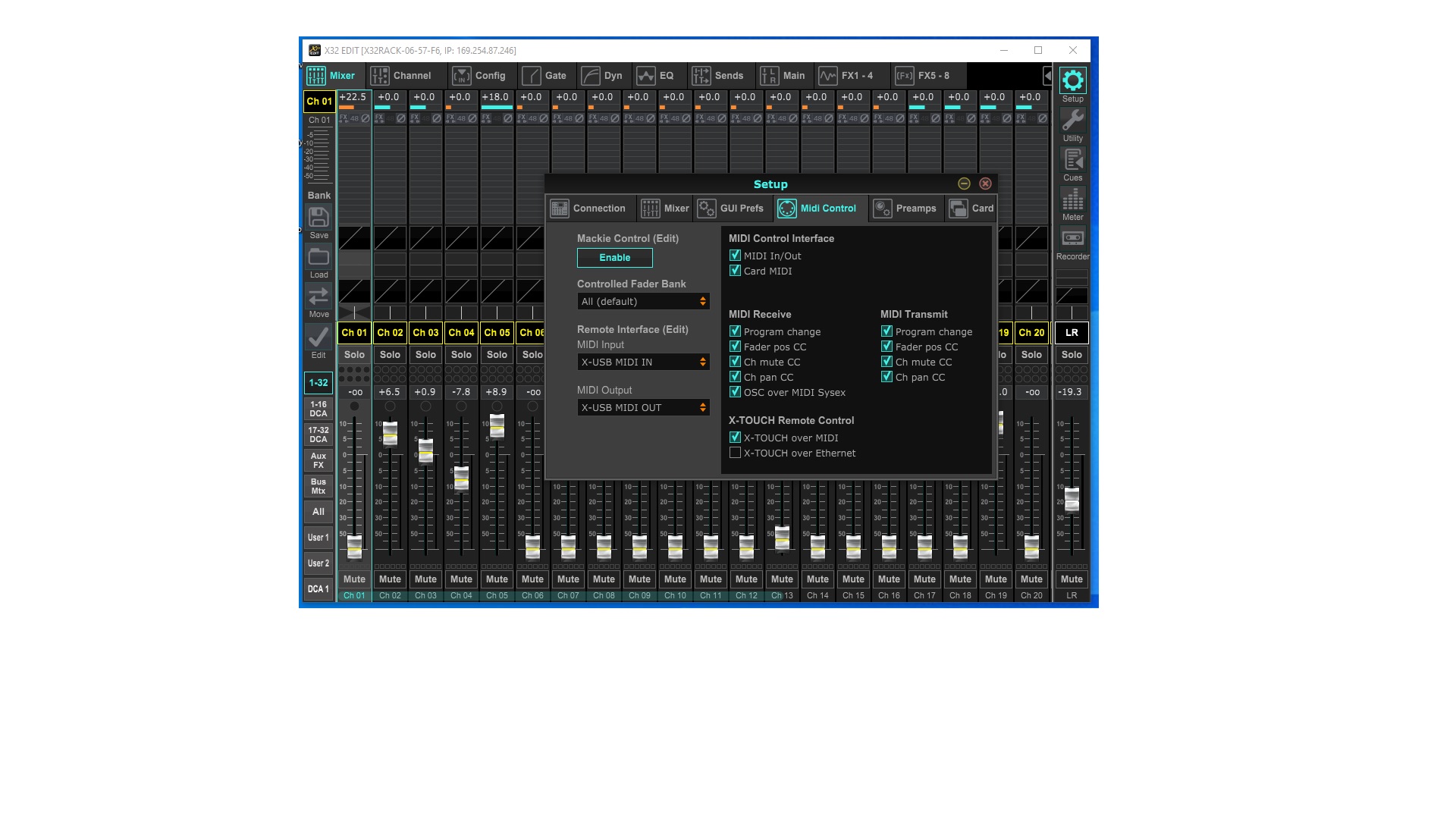

3.В программе X-32 Edit выбрал в MIDI control два вида MIDI IN/OUT и MIDI Card.А также все виды получения миди.

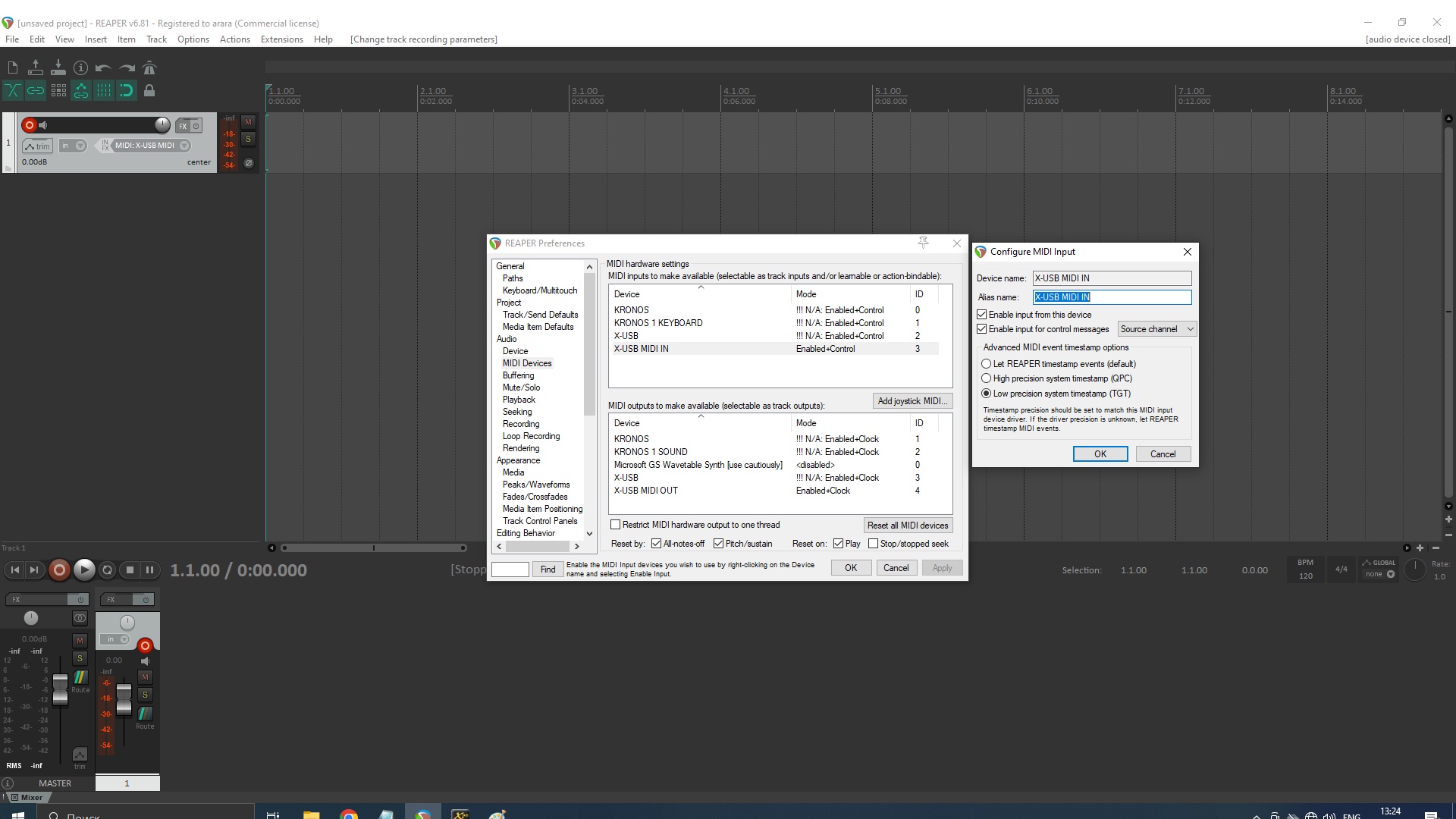

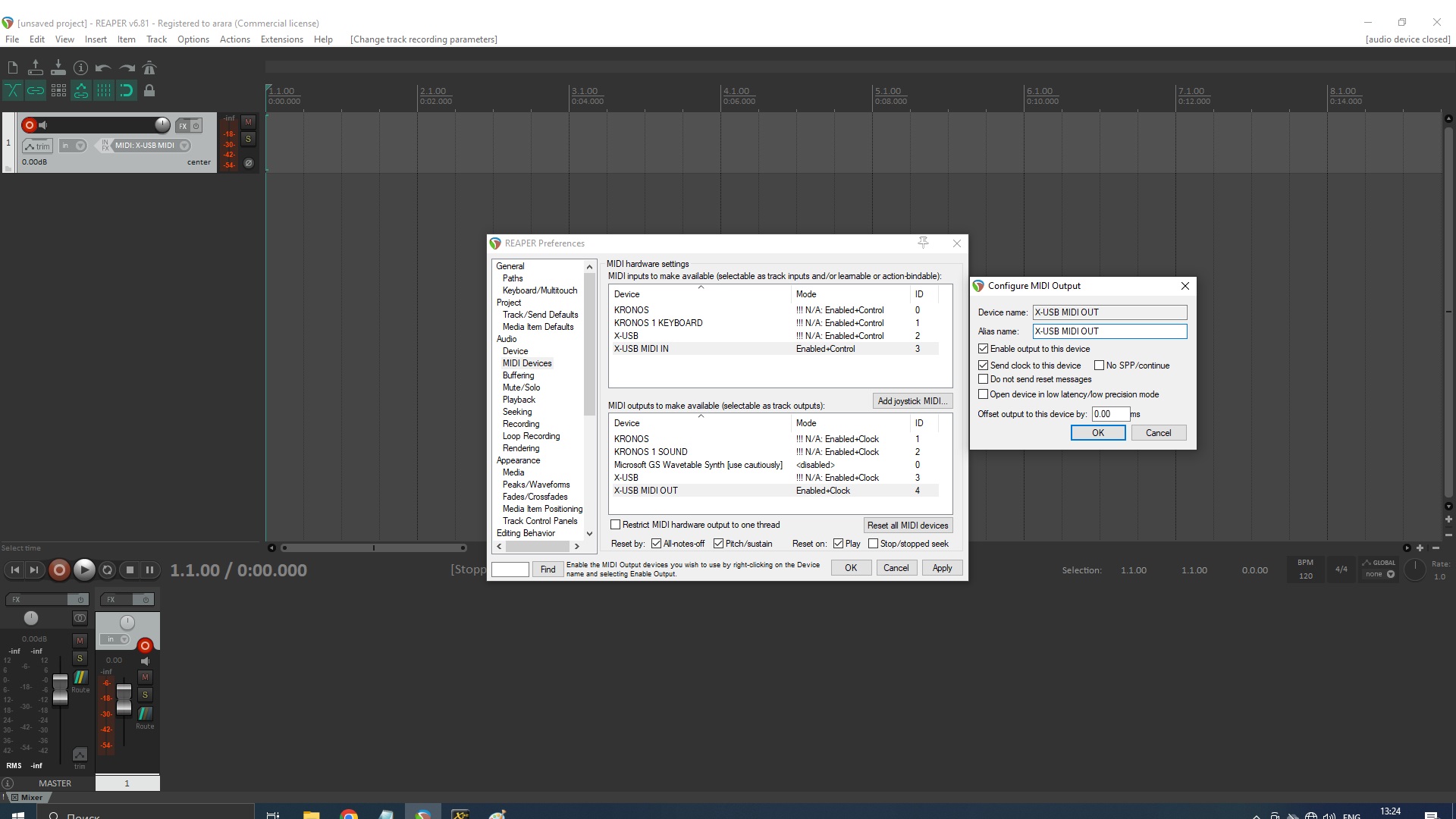

4.В Reaper выбрал X-USB MIDI IN и X-USB MIDI OUT.
5.В синтезаторе выбрал Auto Midi.

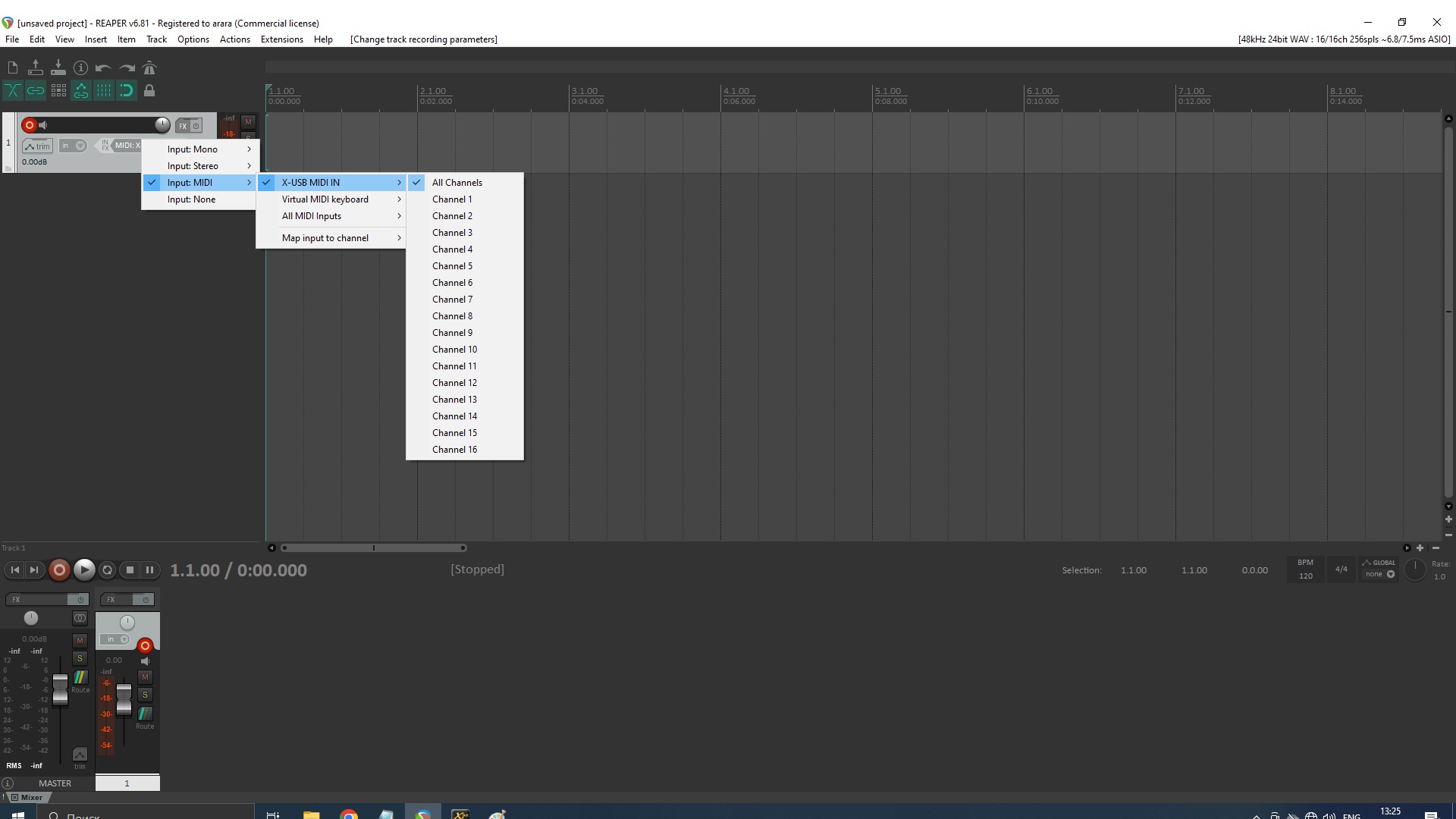

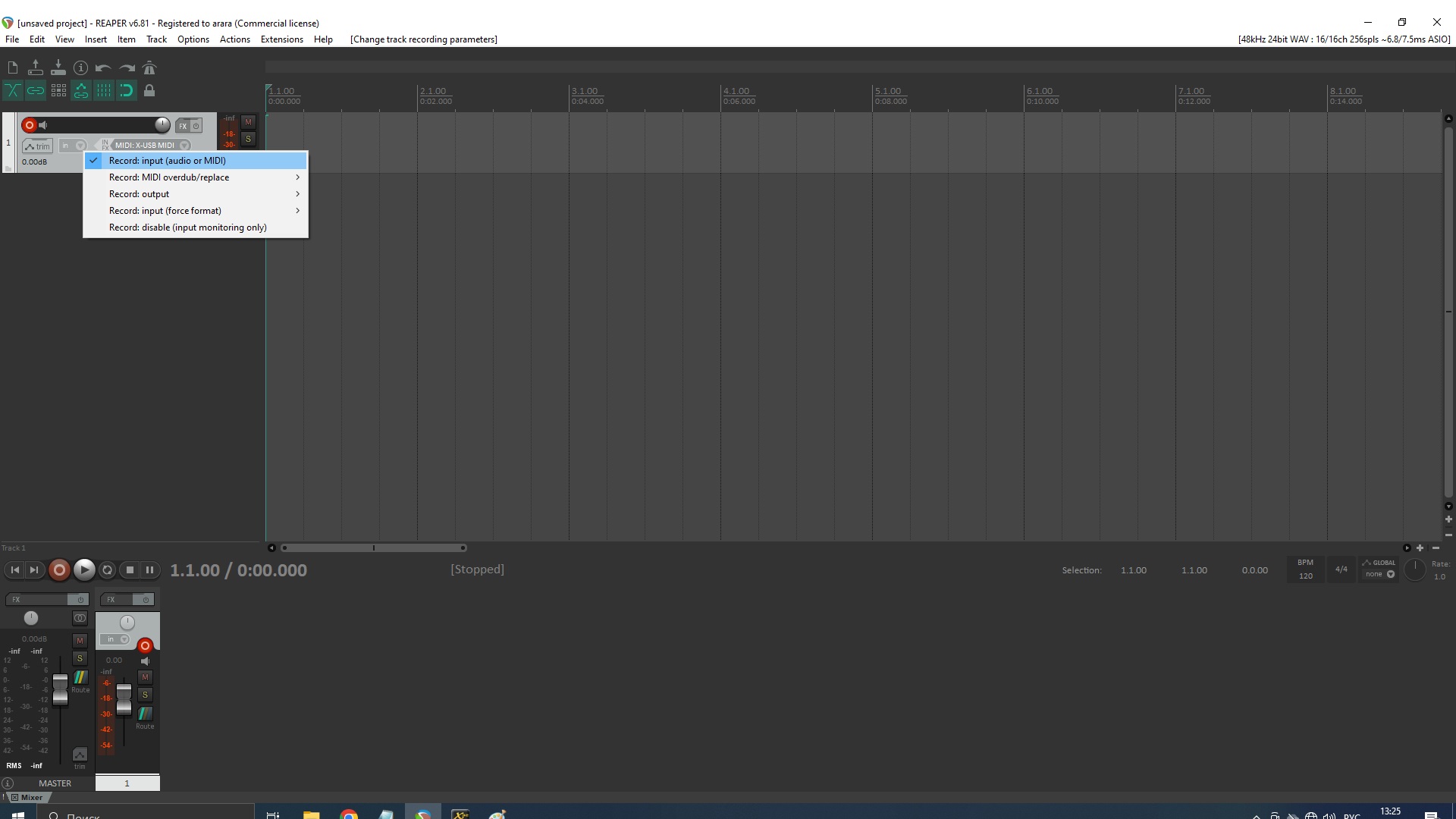

6.На дорожке Input - X USB MIDI IN.Record - input (audio or midi).

По итогу при записи MIDI на дорожке ничего не появляется.

P.S.
Я думаю, что дело тут в выходе MIDI на пульте. Как будто он не задействован просто.
Напрямую в компьютер через USB B-A синтезатор спокойно передает MIDI информацию.
Пробовал и Ableton Live 11,по USB (напрямую в компьютер) все идет нормально ,через пульт - нет.
Возможности проверить состояния MIDI кабелей нет,т.к. нет других устройств, куда можно подключить MIDI кабели (но они новые).

Заранее спасибо большое за помощь.



[Zerocool]

Swil

У X32 есть проприетарный Asio драйвер , зачем asio4all ?



[Swil]

Swil

У X32 есть проприетарный Asio драйвер , зачем asio4all ?

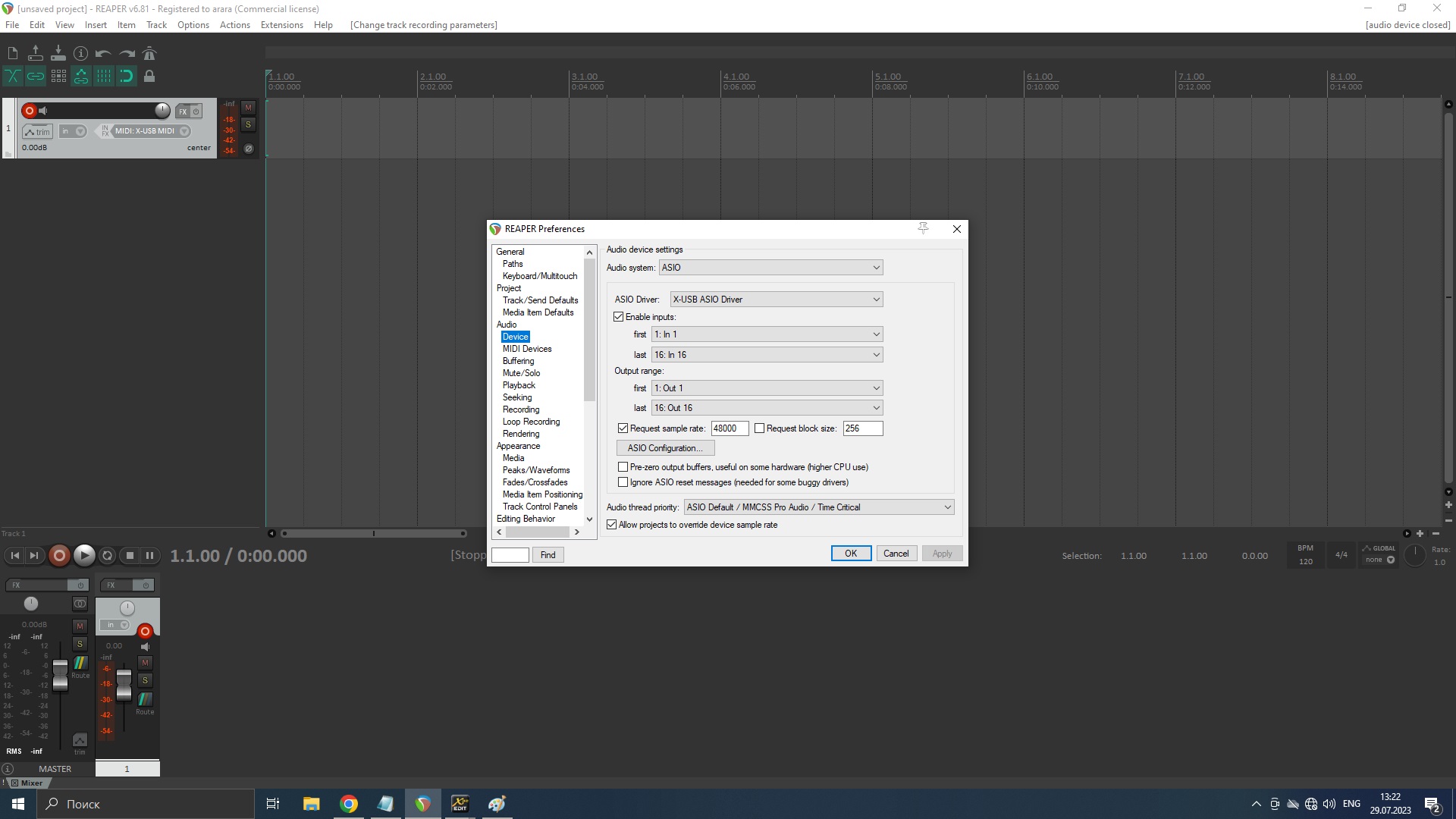

Аудио система в рипере выбрана ASIO,а ASIO драйвер выбран X-USB ASIO драйвер,т.е. микшерный пульт.
И установлен X-USB CONTROL PANEL.



[Zerocool]

Swil

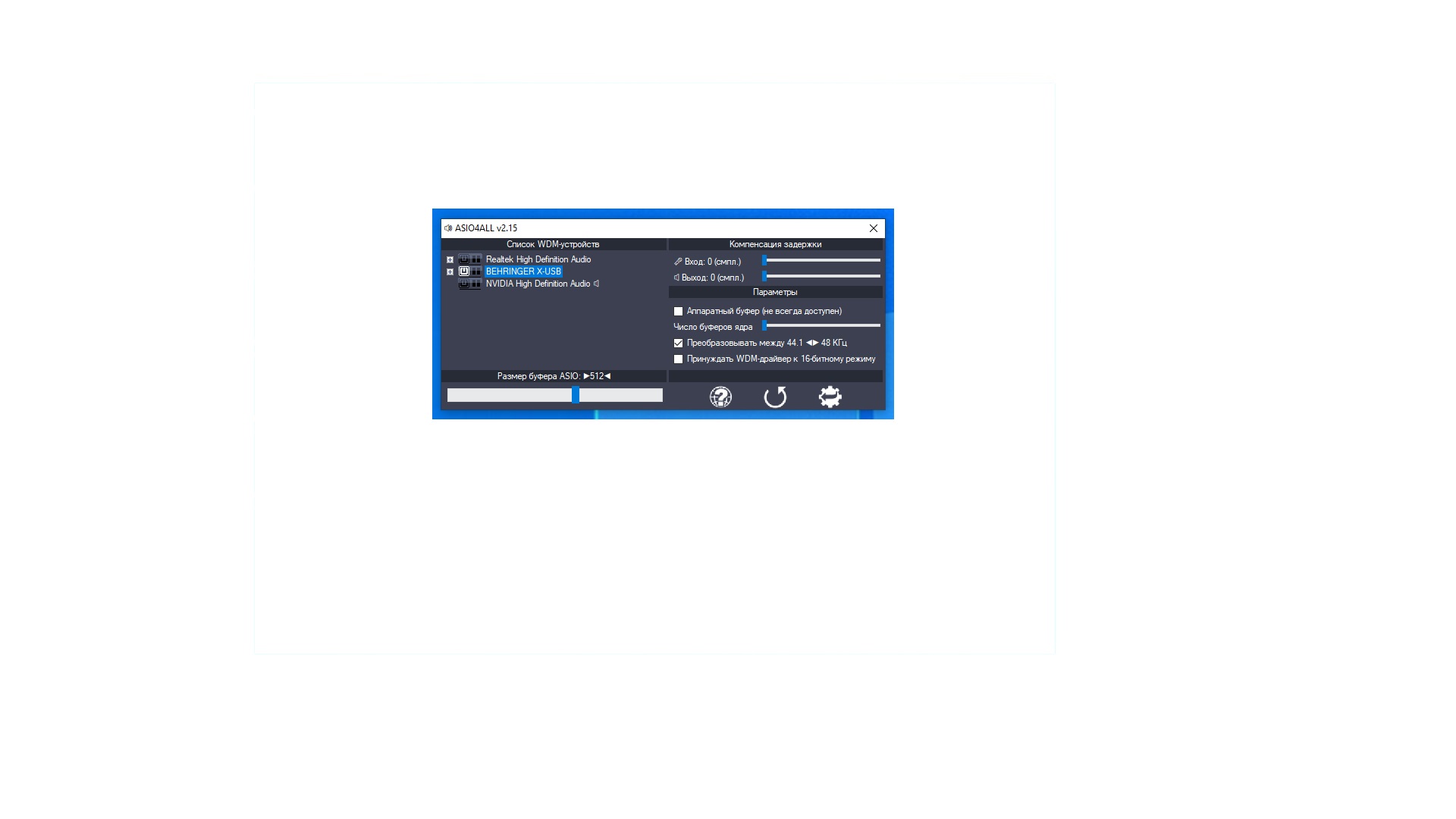

У вас на первом скриншоте Asio4all
я повторю свой вопрос , зачем Asio4all , если у бехра есть свой ASIO драйвер вполне хорошо работающий ..



[Swil]

Swil

У вас на первом скриншоте Asio4all
я повторю свой вопрос , зачем Asio4all , если у бехра есть свой ASIO драйвер вполне хорошо работающий ..

В ASIO configuration выходит ASIO драйвер X32.
ASIO Driver выбран X-USB ASIO Drived,то есть драйвер пульта.
Через него все работает в рипере.
А скриншот с asio4all значит не нужен.



[LogicS]

@Swil, а почему вы не хотите подключить MIDI синта к компьютеру?
У меня немного другая коммутация всего этого, но, по итогу, всё "пишется"
Например, записываю партию в Рипер в виде MIDI, редактирую, создаю аудио дорожку, ставлю её на запись, включаю и на неё пишется аудио с синтезатора (который играет MIDI с Рипера)



[Swil]

@Swil, а почему вы не хотите подключить MIDI синта к компьютеру?
У меня немного другая коммутация всего этого, но, по итогу, всё "пишется"
Например, записываю партию в Рипер в виде MIDI, редактирую, создаю аудио дорожку, ставлю её на запись, включаю и на неё пишется аудио с синтезатора (который играет MIDI с Рипера)

В принципе так можно.
Получается синтезатор идет в компьютер по USB.
И синтезатор двумя TRS/XLR подключен к микшерному пульту.


Но мне хочется использовать функционал микшерного пульта, не зря же там есть миди входы.



[LogicS]

Странно, что в мануале ничего про это нет, иначе вы бы не интересовались, правильно?
Я могу лишь предположить, что это сам микшер может либо управлять чем-либо по MIDI, либо "находиться под управлением" каких-либо MIDI-устройств. Вполне возможно, что ошибаюсь.



[ZR studio]

Входы и выходы MIDI на устройствах говорят лишь о том, что устройство может принимать и отправлять команды по протоколу MIDI. А вот что это за команды и для чего они предназначены, это уже другой вопрос. Для этого нужно смотреть манула устройства.



[Swil]

Странно, что в мануале ничего про это нет, иначе вы бы не интересовались, правильно?
Я могу лишь предположить, что это сам микшер может либо управлять чем-либо по MIDI, либо "находиться под управлением" каких-либо MIDI-устройств. Вполне возможно, что ошибаюсь.

Мне тоже самое ответили
The MIDI I/O on the X32 is just for remote control of the mixer.
ВХОДЫ/ВЫХОДЫ MIDI – Передавайте и принимайте MIDI-команды
через 5-контактные разъемы DIN. (из инструкции)

Можете тогда пожалуйста подсказать, как через USB записать аудио?
Или по USB не получится?
А то уже ничего не понимаю,весь день с этим мучаюсь)

Есть записанная миди дорожка через USB от синтезатора к компьютеру.На данной дорожке при проигрывании громкость на фейдере появляется (но звука понятное дело нет)
На синтезаторе включен режим AUTO USB,банк звуков включен
Создаю новую аудио дорожку выбираю input,через которые по двум TRS/XLR могу записывать стерео синтезатора.
(Через эти входы все прекрасно записывается и играется (аудио дорожки))

Output - audio or midi
Arm на запись,запись начинается,но создается просто пустая аудио дорожка.

Либо что-то не так делаю,либо по USB это не получится сделать.



[LogicS]

@Swil, предлагаю составить простенький "чек-лист" и постепенно выйти на проблему, чтобы её решить )
Давайте условно назовём компьютер с Рипером - ПК,
пульт, он же звуковая карта - Х32,
Синтезатор пусть будет СИНТ
1. Соединяем СИНТ с ПК по USB и проверяем - пишет ли ПК MIDI данные с синта - да/нет
2. Воспроизводит ли СИНТ MIDI данные с ПК (наушники в СИНТЕ) - да/нет
3. Соединяем Х32 с ПК по USB и проверяем - воспроизводит ли Х32 аудио с ПК (наушники в Х32) - да/нет
4. Соединяем СИНТ с Х32 по TRS/XLR и проверяем - воспроизводит ли Х32 аудио с СИНТА (наушники в Х32) - да/нет



[Swil]

1.Да
2.Нет
3.Да
4.Да



[LogicS]

2.Нет

Отключи в MIDI настройках Рипера драйвера X-USB как на входах, так и на выходах
Вид состояния "!!! N/A Enabled+Control" у Кроноса - это "Not Assigned (N/A)", т.е. "Не подключен"
Включи и на входе и на выходе MIDI в Рипере драйвера Кроноса
То, что Рипер "пишет" данные MIDI Кроноса драйвером X-USB - случайность ) Сходные настройки
А вот передать MIDI Рипер этим драйвером уже не может, поэтому Кронос молчит
Пробуй
Возможна ещё одна заморочка, но если после этих шагов всё заработает, то это не важно )



[Swil]

Так я,что-то наклацал,теперь когда нажимаю пробел в Рипере у меня в наушниках (которые в СИНТЕ),слышу две ноты в полтона разницы.(на пробел одна нота,на отпускание пробела нота на полтона ниже)
Но при этом меняя звуки на синте,и звук этих двух нот меняется.Кажется мы приближаемся к разгадке.И когда на ARM Record нажимаю тоже нота слышится в наушниках.(и тоже звук меняется от звука синта)
При создании аудио дорожки и записи ,то эти две ноты в полсекунды записываются в начале wav дорожки,а потом ничего.
И когда кликаю на миди дорожки,то воспроизводится звук синта (который выбран)

А еще при нажатии ноты фа определенной меняется сетка в рипере)))

А если подключаю наушники в X32 вообще одна нота тянется (которая тоже звук от пресета меняет) и хаос происходит))
И при наушниках в X32,если играю ноты,которые на миди проиграл,то они опять в наушниках воспроизводятся)))

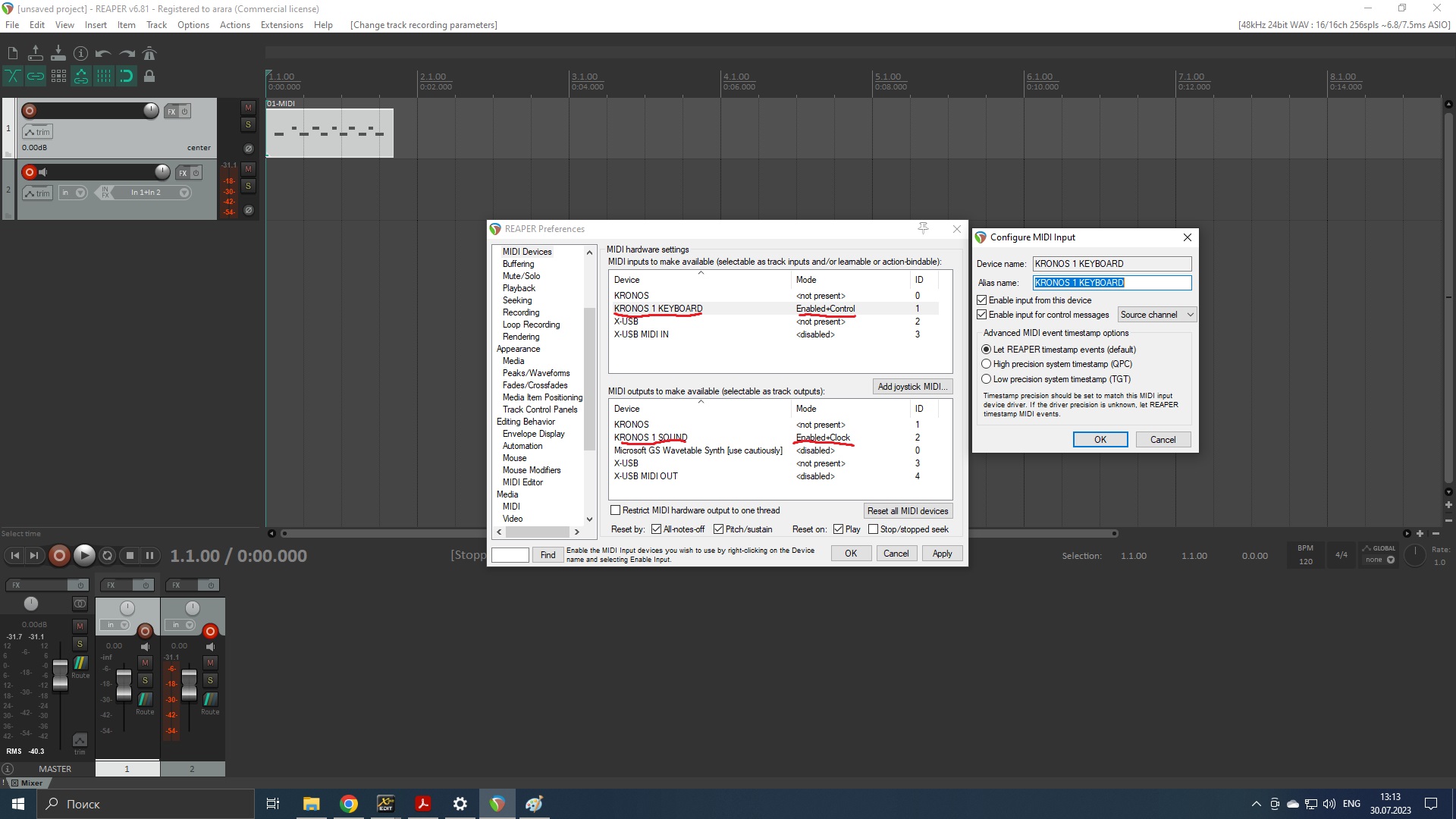

Отключил все миди входы/выходы,кроме KRONOS 1 KEYBOARD и KRONOS 1 SOUND (скриншот прилагается).
Миди входы/выходы Кроноса включены. (Enabled+Clock).

Получается пока не воспроизводит СИНТ данные с ПК



[LogicS]

@Swil, СИНТ должен быть подключен к ПК через USB
Х32 вообще пока можно выключить - с ним попозже
На Кроносе, в его настройках, нужно установить "внешнее подчинение" по MIDI
Иными словами, переключить его в режим звукового модуля
Как это делается - я не знаю )
Кронос сам является секвенсором и может управлять кучей внешних звуковых модулей и синтезаторов
Поэтому он может "конфликтовать" с Рипером в плане "кто кем командует" )



[Swil]

@Swil, СИНТ должен быть подключен к ПК через USB
Х32 вообще пока можно выключить - с ним попозже
На Кроносе, в его настройках, нужно установить "внешнее подчинение" по MIDI
Иными словами, переключить его в режим звукового модуля
Как это делается - я не знаю )
Кронос сам является секвенсором и может управлять кучей внешних звуковых модулей и синтезаторов
Поэтому он может "конфликтовать" с Рипером в плане "кто кем командует" )

Так
выключил x32

Сейчас Кронос подключен по USB B-USB A к компьютеру. Больше никаких подключений нет. По Асио4олл драйверу.
Миди пишется.
Аудио с синта пишется.

Но при проигрывании MIDI,воткнув наушники в синтезатор ничего не слышно. Но громкость на дорожке МИДИ есть.

В рипере два input это Кронос 1 и Кронос 2.
Они же 2 output.

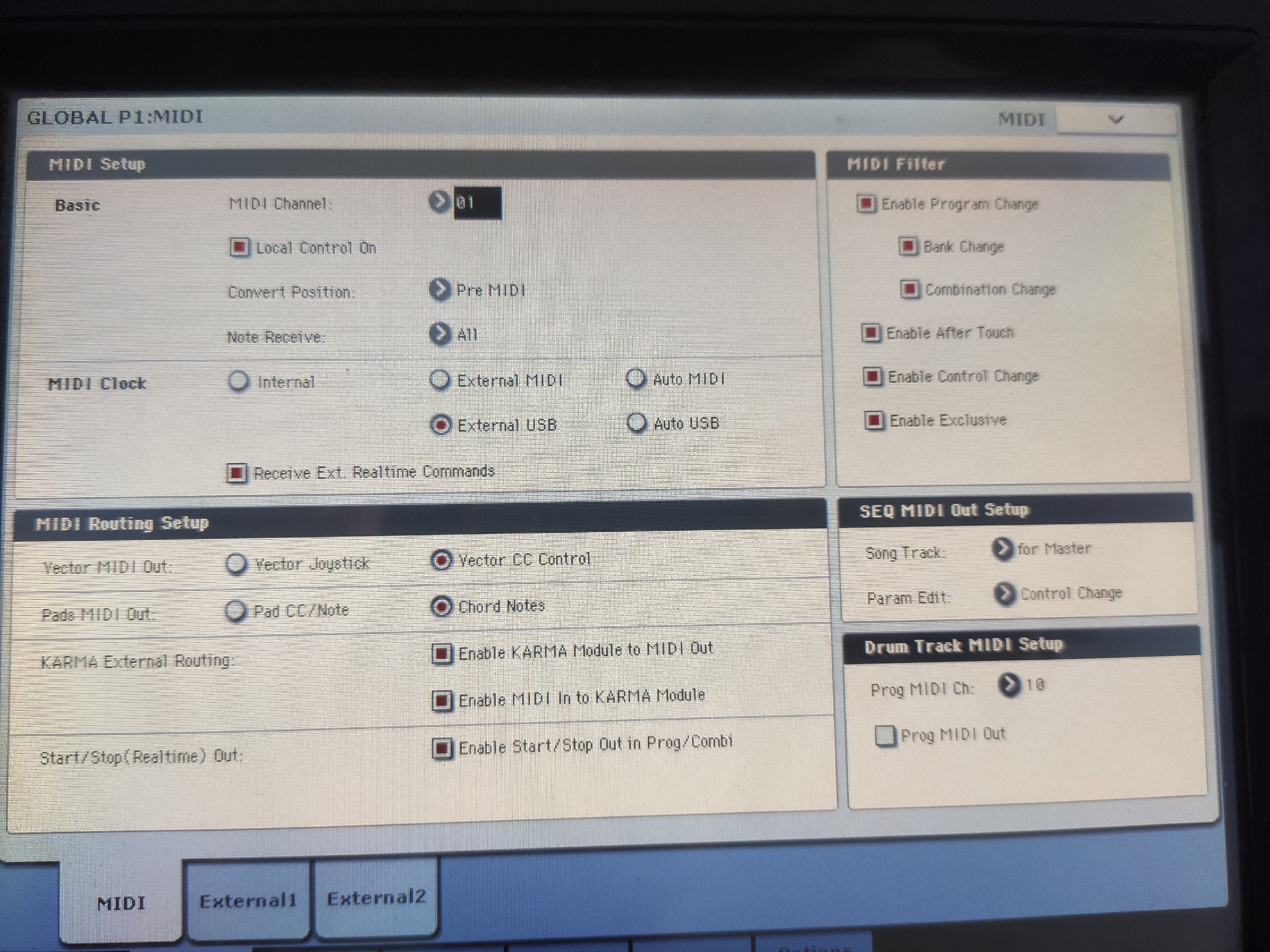

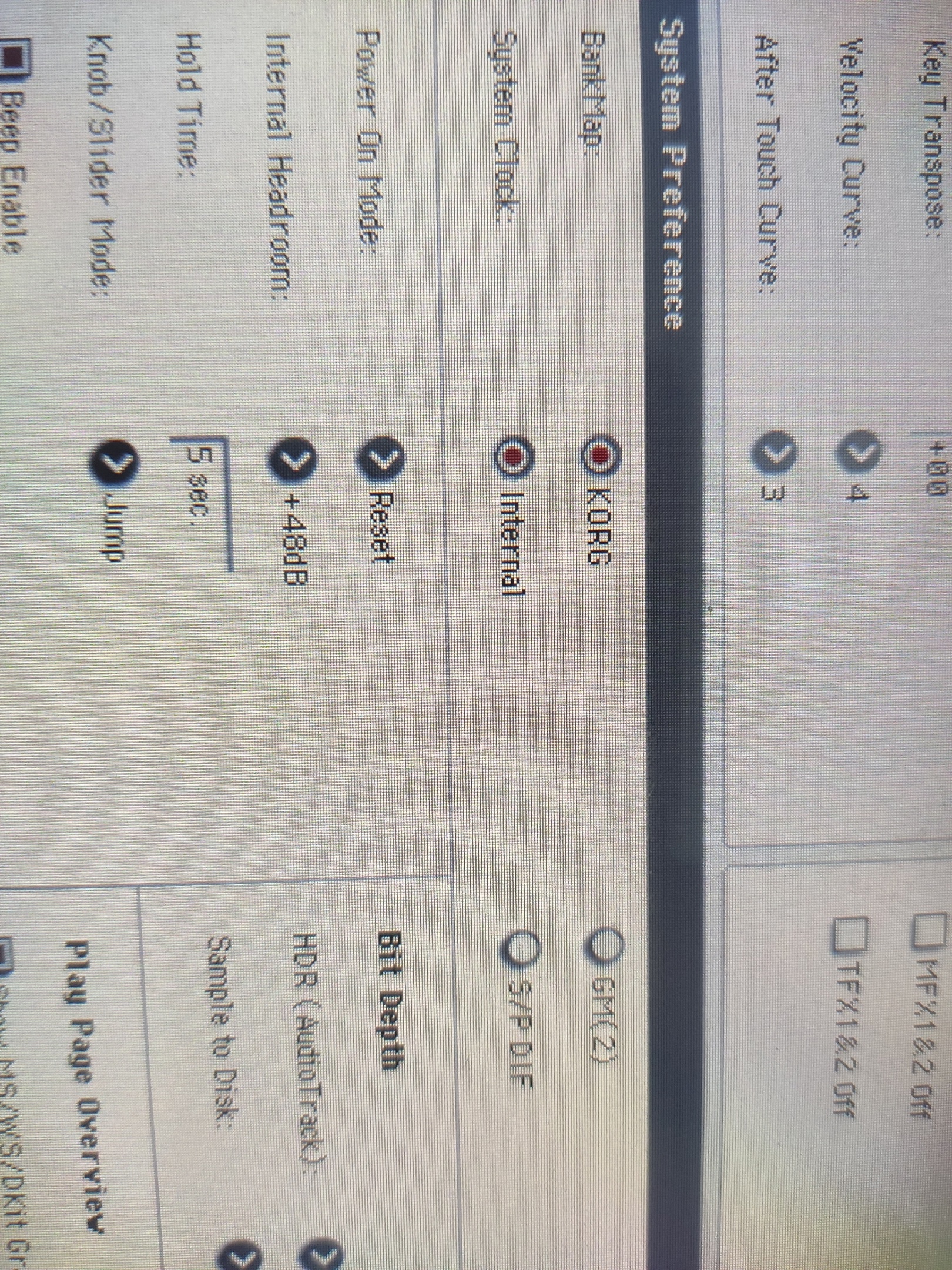

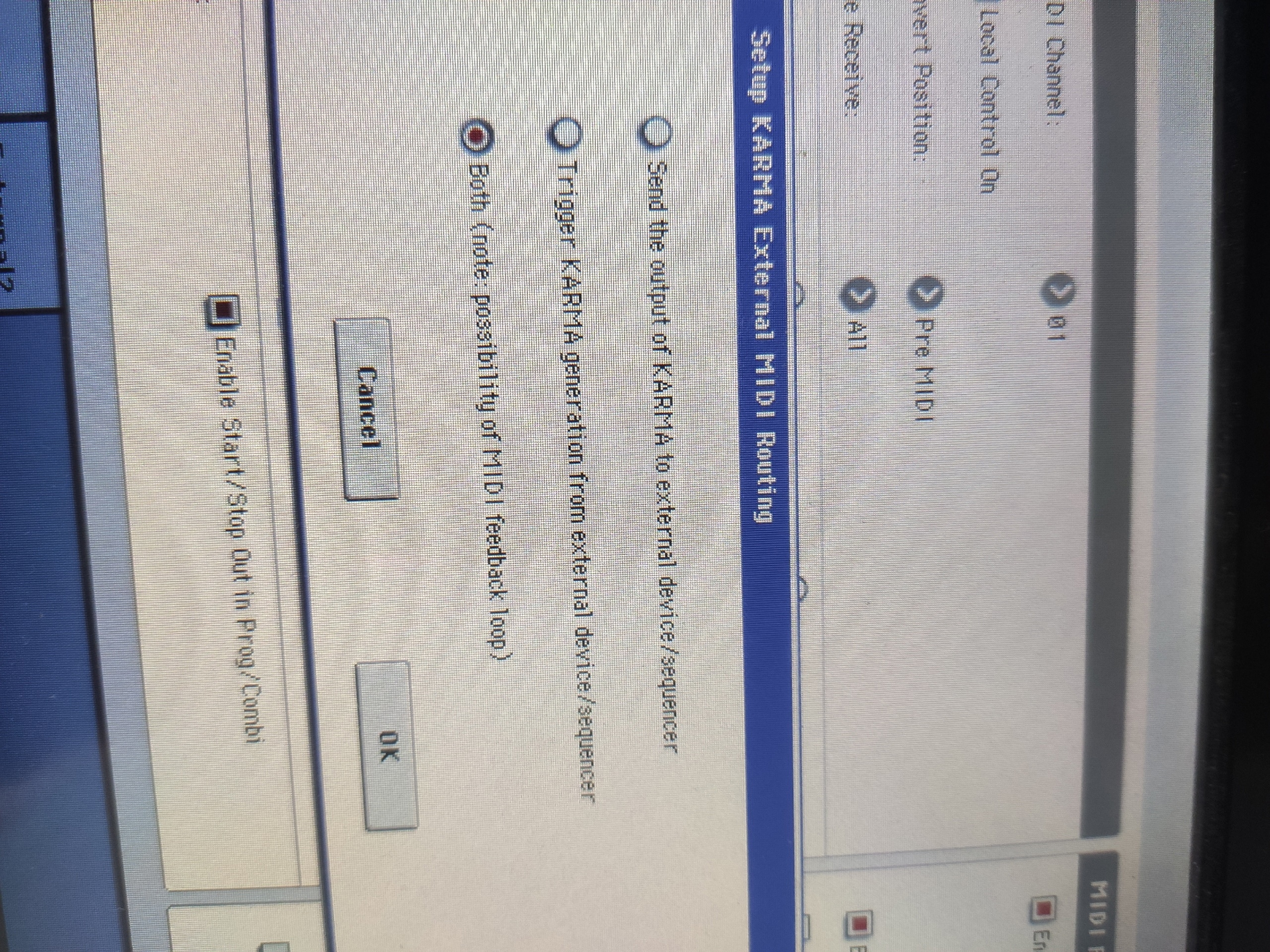

Настройки Миди на синте.Скриншоты
Получается есть три стандартных настройки
1.Send the output of Karma to External device/sequencer. Слышно сам синтезатор в наушниках.И куча всего происходит при нажатии клавиш.
2.Trigger Karma generation from external device / sequencer. Не слышно синт.
3.Both (possibility of MIDI feedback loop).

Есть также выбор MIDI Clock - Auto MIDI/USB и External MIDI/USB. (все отдельно) и Internal.

Также есть настройки Enable Program Change,bank change и прочие,но все настройки сами устанавливаются при выборе одного из 3 вариантов.


Голова уже кругом идет)))



[LogicS]

Но громкость на дорожке МИДИ есть.

Это, скорее, "активность", чем "громкость" )

Этот Кронос ещё тот аппарат, я смотрю )))
В мануале глянул - вроде всё правильно у тебя
The KRONOS does not respond correctly to incoming MIDI data
Are the Global P1: MIDI settings MIDI Filter Enable Program Change, Enable Bank Change, Enable Control Change, Enable AfterTouch, and Enable Exclusive each checked? У тебя всё "чекед" )

The KRONOS does not respond at all to incoming MIDI data
Are all MIDI cables connected correctly? Думаю, что "корректли" )
Is the MIDI data being received on the channel on which it is being transmitted? Тут тоже всё правильно, надеюсь... )

На странице P1 - третий скриншот
Попробуй отключить все KARMA External Routing и Start/Stop Realtime Out

Больше никаких предположений, к сожалению



[Swil]

Ох это да,что за аппарат)))

Так, самое главное.
Вот я запишу МИДИ через СИНТ в рипер. (используя USB)
И у меня он должен прослушиваться в синте,через наушники?
То есть нажимаю на "плей" на миди дорожке и в синте слушаю, вставив наушники в разъем на передней части, где наушники нарисованы.
Чтобы я понимал, чего добиться должен.Буду перебирать составные части.

Спасибо огромное вам за помощь!!!

Тут думаю дело либо в кабеле USB (но я два разных проверил,все одинаково),либо драйвера.

Могу ли я купить какой-то интерфейс, чтобы подключать два MIDI из синта в комп?



[Trasher]

Ох это да,что за аппарат)))

Так, самое главное.
Вот я запишу МИДИ через СИНТ в рипер. (используя USB)
И у меня он должен прослушиваться в синте,через наушники?
То есть нажимаю на "плей" на миди дорожке и в синте слушаю, вставив наушники в разъем на передней части, где наушники нарисованы.
Чтобы я понимал, чего добиться должен.Буду перебирать составные части.

Спасибо огромное вам за помощь!!!

Тут думаю дело либо в кабеле USB (но я два разных проверил,все одинаково),либо драйвера.

Могу ли я купить какой-то интерфейс, чтобы подключать два MIDI из синта в комп?

<<Предположу>>Чтобы миди данные с трека рипера "запели" в вашем кроносе нужно задействовать миди выход на треке
.



[LogicS]

И у меня он должен прослушиваться в синте, через наушники?

@Swil, я лишь делюсь своим личным опытом - во всяком случае свою "связку" Yamaha MOXF8 - Компьютер я осуществил именно так.



[LogicS]

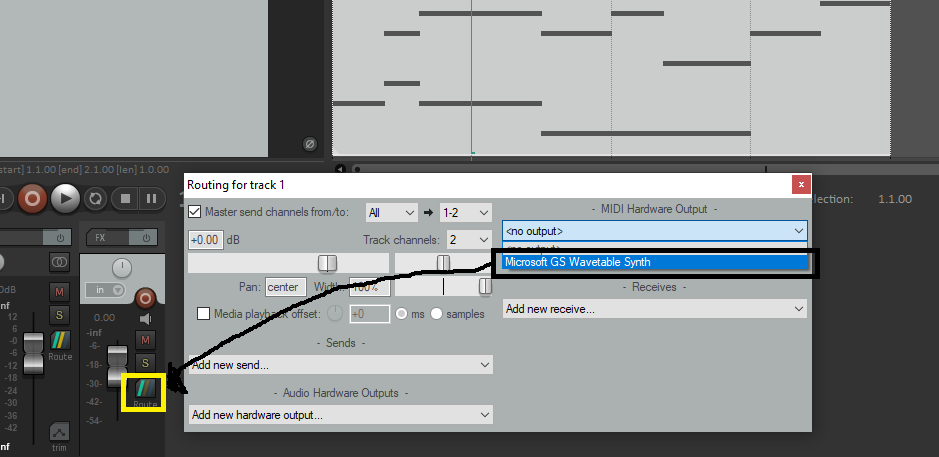

Чтобы миди данные с трека рипера "запели" в вашем кроносе нужно задействовать миди выход на треке

И, скорее всего, выбрать KRONOS 1 SOUND )
Как я мог это упустить? )))



[Swil]

И, скорее всего, выбрать KRONOS 1 SOUND )
Как я мог это упустить? )))

ДААААААААААААААААААААААААААААААААА
УРА

боже,оно работает
Я в рутинге включил Kronos Sound
И все,теперь меняю любой звук и он идет

Так,я пока отдохну,а потом попробую сделать через X32 ,чтобы выводить аудио

Ребята,спасибо большое!!!!!!!!!!!!!!!!!!!



[Swil]

Все работает.
Ввожу MIDI данные в Рипер. (режим send the output на синте).
Слушаю при этом как будет звучать через микшерный пульт.
Передается и ноты и велосити и питч шифтеры.

Потом могу донастроить звук на синте,перевожу в режим получения информации,делаю еще одну дорожку аудио и записываю миди дорожку в аудио с звуком синта.
Ура!
