Реставрация Микшерного пульта ALESIS MULTIMIX 6FX

[Кэнон]

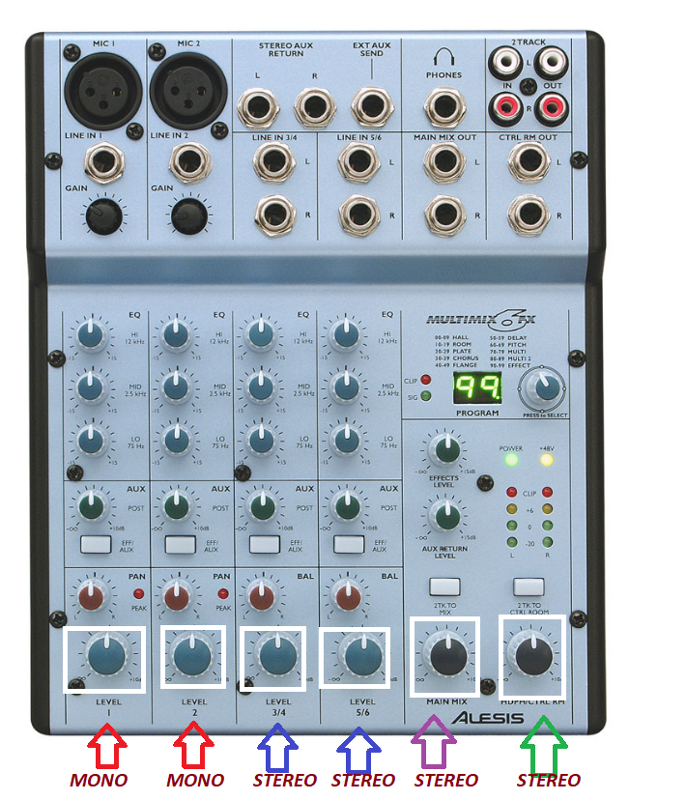

Недавно приобрел цифру и счастлив , но вот уже как года 2-3 лежат без дела два аналоговых микшера ..начну с первого ALESIS MULTIMIX 6FX . Эта малютка служила верой и правдой лет 10 . Использовал для домашней нужды : это подключение ТВ, кассетной Деки, и два микрофона чтобы поорать в караоке на Праздниках . Со временем поломались потенциометры ...Хочу отремонтировать не могу понять какой тип резисторов должен быть включая и номинал.. Помогите найти на схеме (сервисной) те резисторы что указаны на рис. (Предположительно думаю что моно-потенциометры на каналы микрофонов это ALPHA RV103A-30 , а вот со стерео шинами и вых на наушники ,- не пойму ,возможно ALP SR12-103A2-V23 наверное все таки 10кОм, тип Логарифмический (A), ) Те , Кто разбирается в спец технологии, подскажите. По 2 микшеру Behringer UB1204FX-PRO нужно заменить фейдеры Стерео пары и Main Mix , также не знаю какие должны быть имею ввиду номиналы .Хотелось бы найти со шторками от пыли ,по качественнее Всем неравнодушным, спасибо



[VR.j]

Вам их название может не очень-то и помочь. Корректней выпаять пару (моно и старео - одинарный и сдвоенный) и с учетом внешнего вида (а главное длины ручки !!) искать в радио-деталях. Если смазать не хотите или они стерлись в храм. Длинна ручки часто бывает все портит.... или торчит или не хватает. а ее длину не указывают иногда.



[Кэнон]

Вам их название может не очень-то и помочь. Корректней выпаять пару (моно и старео - одинарный и сдвоенный) и с учетом внешнего вида (а главное длины ручки !!) искать в радио-деталях. Если смазать не хотите или они стерлись в храм. Длинна ручки часто бывает все портит.... или торчит или не хватает. а ее длину не указывают иногда.

а наверное так и придется, только разбирать и искать..ладно сначала соберу беринджер он уже разобран , на авито мелькали фейдера, по длине подберу, а потом уже возьмусь за этот хренолесис )) Спасибо что ответили



[Azid]

Помогите найти на схеме (сервисной) те резисторы что указаны на рис.

На схеме может быть одно, а на плате другое. Тут верно подсказали, нужно выпаять, взять в руки и подбирать в магазе точно такой же как был. Возможно будет ОЕМ, не страшно. Выпаять их не так-то просто, с учетом 2-х стороннего монтажа, можно все вокруг испортить при неумении. Если паять в лом, то можно точно (ТОЧНО!) снять все размеры, ножки в первую очередь. Затем найти подобное в инете, и еще раз сверить свои измерения. К слову, не совпадение всего одной ножки может доставить хлопот.



[Кэнон]

На схеме может быть одно, а на плате другое. Тут верно подсказали, нужно выпаять, взять в руки и подбирать в магазе точно такой же как был. Возможно будет ОЕМ, не страшно. Выпаять их не так-то просто, с учетом 2-х стороннего монтажа, можно все вокруг испортить при неумении. Если паять в лом, то можно точно (ТОЧНО!) снять все размеры, ножки в первую очередь. Затем найти подобное в инете, и еще раз сверить свои измерения. К слову, не совпадение всего одной ножки может доставить хлопот.

ну паять то умею, и видел уже эти платы ..станция тоже имеется..
будем пробовать разбирать и искать..вариантов больше нет



[Azid]

ну паять то умею, и видел уже эти платы ..станция тоже имеется..
будем пробовать разбирать и искать..вариантов больше нет

Станция станцией. Отсос, игла толстая медицинская (не знаю какие там ножки плоские или круглые), оплетка для демонтажа. Если не хватает тепла, снизу подогрев на плите.



[Кэнон]

Станция станцией. Отсос, игла толстая медицинская (не знаю какие там ножки плоские или круглые), оплетка для демонтажа. Если не хватает тепла, снизу подогрев на плите.

все есть примбамбасы , и мед иглы.. не в первый раз же что то паяю ... нагреватель не использую , а работаю со спец скотчем заклеиваю ненужное и феном.. так быстрее получается , часто приходится использовать Сплав "Розе" ,еще есть Вуда , его обхожу стороной ..дышать невозможно ,нужна вытяжка



[Long]

-- Кэнон, когда разберёте ваш Алесис- сделайте крупное фото нужных вам переменников.
Попробуем сообща подбрать нужные вам.
На бехре - фэйдера скорее всего с ходом 60 мм.

К слову, не совпадение всего одной ножки может доставить хлопот

-- Козёл ули для себя заказывал фэйдера с нестандартной распайкой....



[Кэнон]

-- Кэнон, когда разберёте ваш Алесис- сделайте крупное фото нужных вам переменников.
Попробуем сообща подбрать нужные вам.
На бехре - фэйдера скорее всего с ходом 60 мм.

Спасибо, я конечно всегда фоткаю при разборе,и взял за правило давно , иногда даже пишу короткую инструкцию , "чисто" для себя .Забываются ньюансы



[Long]

всегда фоткаю при разборе

-- Сюда прислать не забудьте... )



[Кэнон]

-- Сюда прислать не забудьте... )

да конечно, в этом вся суть моей темы , себе сделать и другим помочь
