Доброго времени, друзья :)
Давненько лежит у меня фонокорректор, вынутый мной из останков усилителя "Одиссей У-010". Так же есть трансформатор от деки Akai GX-7, индикаторы от Эльфы 201, плата управления индикацией и корпус от видеоплеера. Есть мысль из всего этого добра собрать отдельный блок фонокорректора с индикацией.

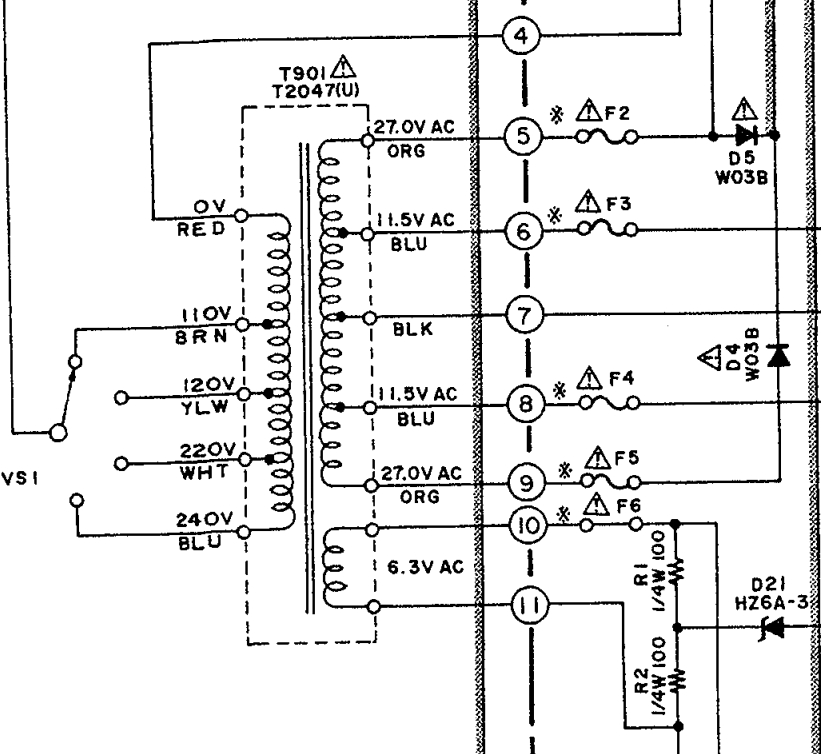

Вопрос в источнике питания, нужен двуполярный +29/-29 и +12/-12. Можно с небольшим диапазоном подстройки напряжения на выходе. Может быть есть у кого-то из вас рабочая схема такого источника питания? Или подскажете какие-то варианты... Плату хочу наконец-то попробовать изготовить самостоятельно по технологии ЛУТ. Под спойлером схема обмоток транса и на всякий случай самого фонокорректора.

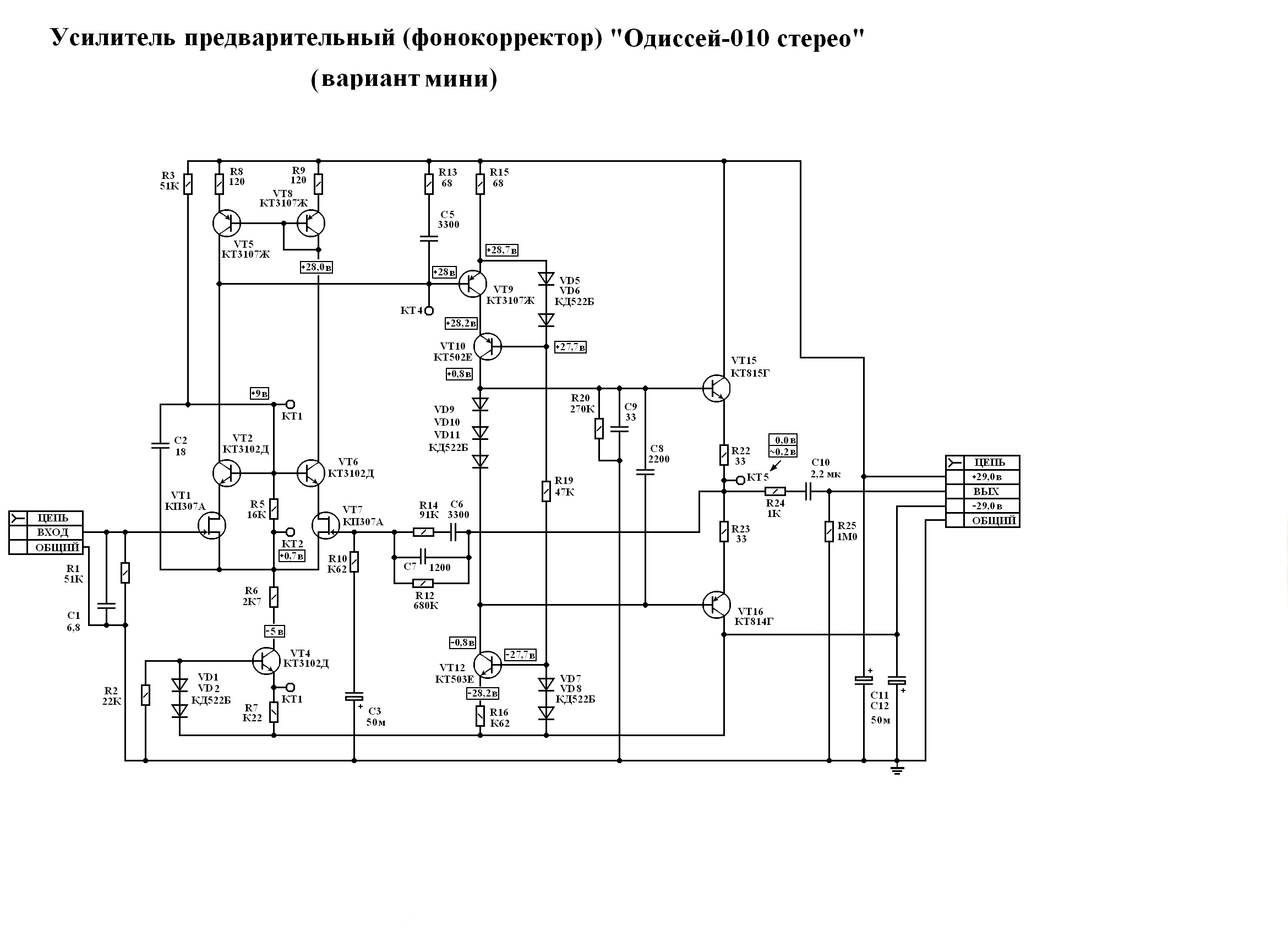

Фоно М Одиссей 010 (тот который лежит у меня).jpg

-а +-12в то зачем? да и корректор я бы такой не стал пользовать , хотя в общем схема некриминальна , но кт502/503 и кт814/815
я бы поменял на что то более вменяемое, да и фонокорректор в отдельном корпусе с длиннющими проводами от головы это
весьма дебильное решение , он должен быть в корпусе вертака как можно ближе к голове, т.е проще его питать просто от выносного блока питания( да и наводок меньше будет) источник питания+-29в можно по простому собрать на lm317 lm337 практически по стандартной схеме, кстати +-29в не нужно питание для фонокорректора там нет таких амплитуд даже и близко, вполне хватит и +-15в +-18в
-вообще я бы собрал фонокорректор c пассивной коррекцией , входной/выходной каскад на opa828( 827) и не мучился с дискретом

-а +-12в то зачем?
Для питания платы индикации
но кт502/503 и кт814/815
я бы поменял на что то более вменяемое
Это да, планирую сделать, но поисками аналогов пока не занимался...
фонокорректор в отдельном корпусе с длиннющими проводами от головы это
весьма дебильное решение
Не самое лучшее, да, я это знаю. К сожалению в моём проигрывателе встроенного фонокорректора нет. Ну и прежде чем отправлять в помойку Одиссеевский, хочется его послушать. Вместо него потом всегда можно что-то другое подсунуть.
вообще я бы собрал фонокорректор c пассивной коррекцией , входной/выходной каскад на opa828( 827) и не мучился с дискретом
Если бы у меня был такой огромный опыт и знание схемотехники как у Вас, может и собрал бы такой корректор )))

Если бы у меня был такой огромный опыт и знание схемотехники как у Вас, может и собрал бы такой корректор
-да какой тут опыт, просто нужно купить opa828(827)( 4шт) по приемлемой цене и желательно не подделку как часто бывает на али,
сама схема там тривиальна , если найду по быстрому на оу с пассивной коррекцией то выложу , у вас я надеюсь голова ММ а не МС
а то для МС вообще это все не годится, источник питания тоже нарисую вам , но по любому проще все всунуть в вертак, как правило
там места хватает с избытком , тем паче сама платка питания с фонокорректором не особо большая
Это да, планирую сделать, но поисками аналогов пока не занимался...
кт814/815 -самый простой и доступный вариант bd140-16/139-16 желательно филипс или fair или получше 2sa1380e 2sc3502e, а кт502/503
можно попробывать bc546B/556B но они по вольтажу впритык , самое оно это 2sa1208s/2sc2910s но у них цоколевка отличается хотя
в общем для транзюков с выводами это проблемы не представляет, кстати чтобы послушать одисеевский особо ничего ваять не надо и
транзисторы менять тоже, питание только сварганить и все, кстати можно просто одисеевское питание использовать, выход фонокорректора просто вывести проводами и все
Для питания платы индикации
-а нах в фонокорректоре индикация? для понтяры? тогда лучше стрелочники влепить им питание не нужно, на али их полно на любой вкус
они еще понтярнее с виду -толку никакого
-вот вам ссылка на схему и обсуждение корректора на оу с пассивной коррекцией профитмастер https://forum.vegalab.ru/showthread.php?t=84728, там правда старые дорогущие ора637( ора828/.827 лучше) пользуют да и к.у усиления я бы перераспределил по другому да и трансы питания в одном корпусе с фонокорректором это не комильфо

Последнее редактирование:
  • Like
Реакции: Ivan_k26
у вас я надеюсь голова ММ а не МС
Да, голова ММ...
кстати можно просто одисеевское питание использовать
У меня увы давно уже не осталось от него потрохов. Так что да, питание нужно сделать
-а нах в фонокорректоре индикация? для понтяры?
Красиво ))))
тогда лучше стрелочники влепить

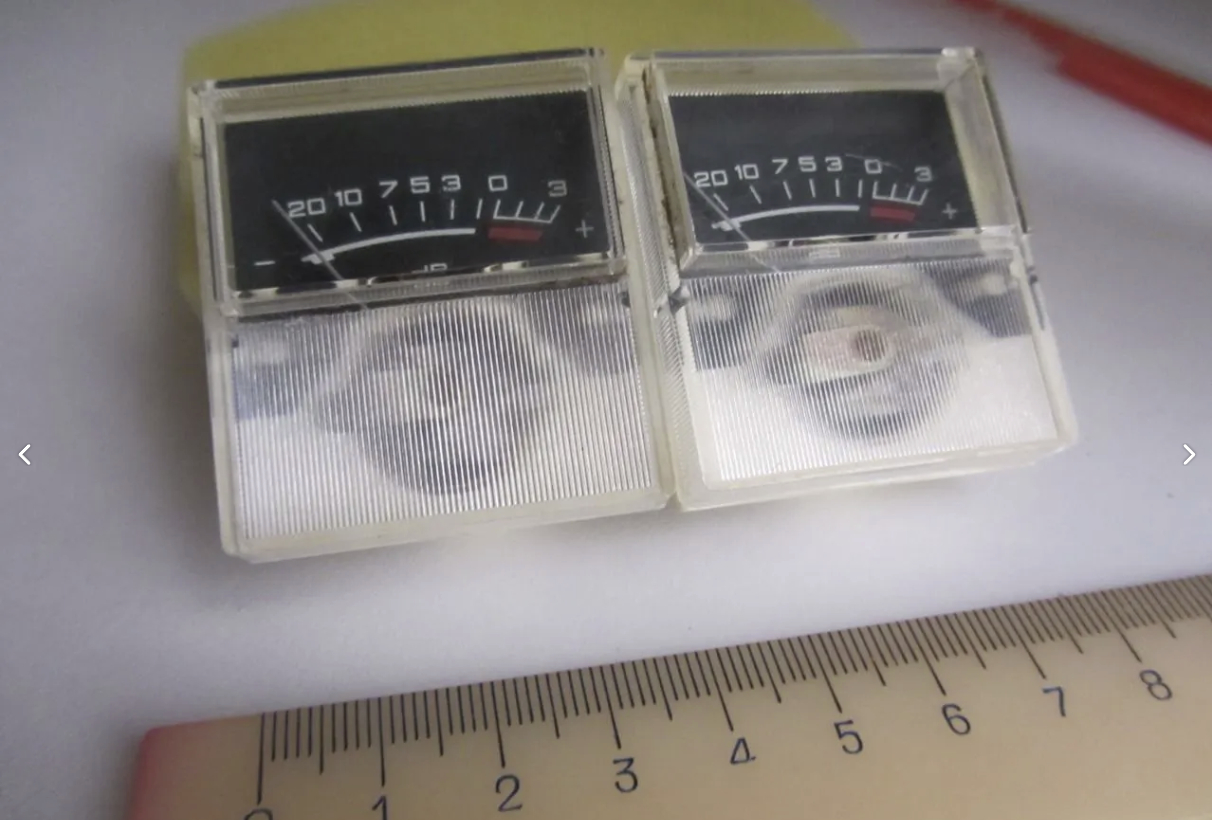

Вот стрелочники и хочу. У меня остались от Эльфы 201. Вот такие

-так стрелочникам не нужно питание , если по простому то это диод пара резисторов для калибровки уровня и емкость , ну и
буфером отделить чтобы диод не срал в звук (в вашем случае не обязательно) буфер в данном случае это обычный эммитерный
повторитель на одном транзисторе питать можно от тех же +-29в, только транзистор нужен с uce>60в а не какие нибудь кт315 как в эльфе
-замучаетесь калибровать т.к нужен измерительный винил а если просто так на глазок то будет показывать х.з что

Последнее редактирование:
  • Like
Реакции: Ivan_k26
Это да, планирую сделать, но поисками аналогов пока не занимался...
Клон фонокорректора yamaha a1, например, хороший вариант. А у золотой середины сейчас скидки, кит ламповый riaalight буквально за копейки.

Попался на Али вот такой конструктор... https://aliexpress.ru/item/32852507....productlist.search_results.71.30bd4aa6a79b0i

если найду по быстрому на оу с пассивной коррекцией то выложу , у вас я надеюсь голова ММ а не МС
а то для МС вообще это все не годится, источник питания тоже нарисую вам
Не нашлась схемка?

-Иван сегодня нарисую меня тут бессоница одолела , ночью заснуть не могу , днем просыпаюсь х.з когда и все из рук валится
чтобы имели представления кину вам схему цап одного товарища источник питания там на первой странице внизу , вам конечно такой не нужен и номинальчики несколько другие но общее представление будете иметь , могу кстати готовую разводку двухполярника скинуть
если найду как из рсаd4.5 преобразовать во что то удобоваримое


Вложения

  • Like
Реакции: Ivan_k26

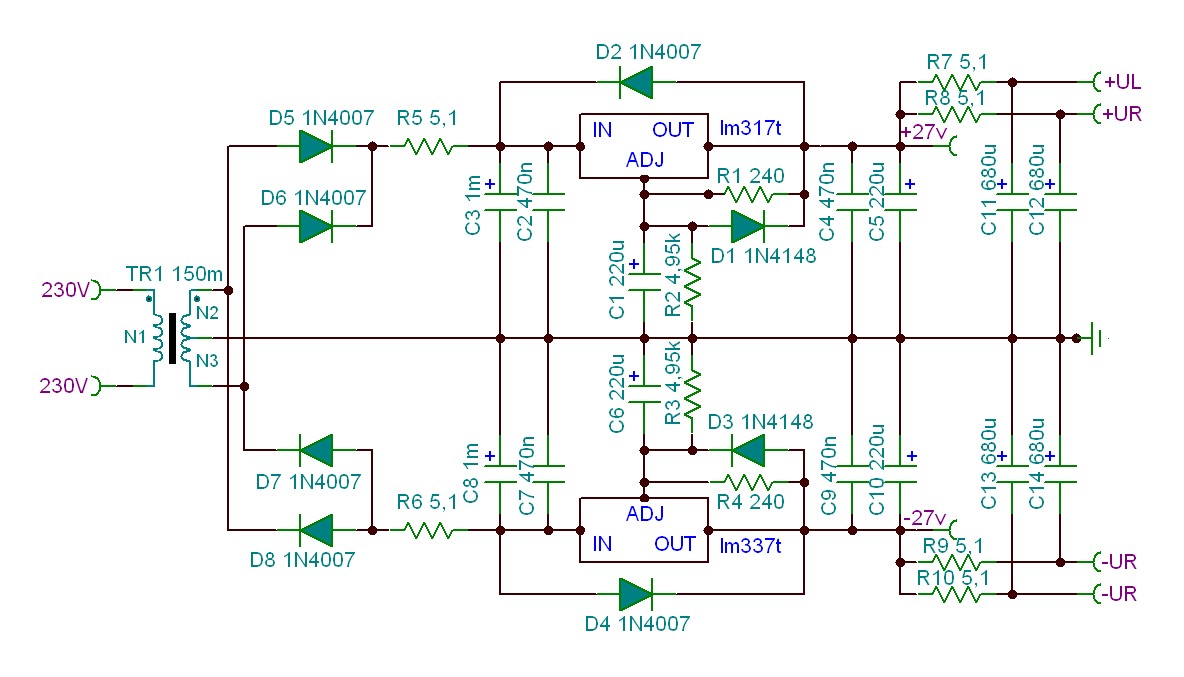

ivan вот схемка , электролиты входные у высокого питания на 50в остальные на 35в , источник питания +-12в в принципе можете собрать
так же только вместо резисторов 4.95ком с пинов adj на землю надо поставить 2.2ком ну и электролиты входные на 25в а остальные 16в, также+-12в можно собрать на фиксированных 7812 , 7912 особой разницы не будет завтра схему кину , с примером готовой трассировки
у меня дома нет програмки которая файлы pcad4.5 pcb переделывает в jpg, а приятелю у которого все есть с которым мы работали пока не смог дозвонится, да имейте ввиду у lm317t и lm337t разные цоколевки( см.pdf) вместо диодов 4007 лучше поставить что то побыстрее типа
sf12, в источнике питания +-12в диоды d2 d4 не нужны, и емкости с11 с12 с13 с14 можно умкеьшить до 47-100мкф а можно и вообще не ставить, да емкости с11 с12 с13 с14 в фонокорректоре уже стоят ( 50мкф) желательно там побольше поставить так по прикиду туда вполне
современные 220-680мкфх35в должны влезть

Последнее редактирование:
  • Like
Реакции: кактус и Ivan_k26
-да там ошибся нижний выход питания -UL а не -UR конечно, резисторы 4.95ком номинал ориентировочный т.к у lm317t lm337t опорный
потенциал не точно 1.25в , а гуляет туда сюда от изготовителя и буквы , лучше всего ищите ons lm317tg lm337tg( вроде есть в
чип дипе не особо дорого, можно и на али рискнуть но разница я думаю не особо велика булет) да для них еще потребуются
мелкие радиаторы их полно в китае ( у нас тоже есть но ценник неадекватный) размер радиаторов не помню но кину ссылку ежели
найду, да также в фонокорректоре надо заменить емкость с3 на что то типа ничикон fg и емкости с6 с7 желательно на fkp2( не знаю
что там стоит но скорее всего к73-9)

Последнее редактирование:
  • Like
Реакции: Ivan_k26
@digilab2,
Спасибо огромное за то, что не забыли про меня, за схемку и за подробные объяснения. Это очень ценно! :Dle8: Вопросов нет, да и с таким предописанием они разве что по ходу дела могут возникнуть. Буду пробовать разводить плату в Sprint Layout, изготавливать и собирать. Радиаторы у меня по-моему были где-то ещё со времён покупки 7815. Надо посмотреть.

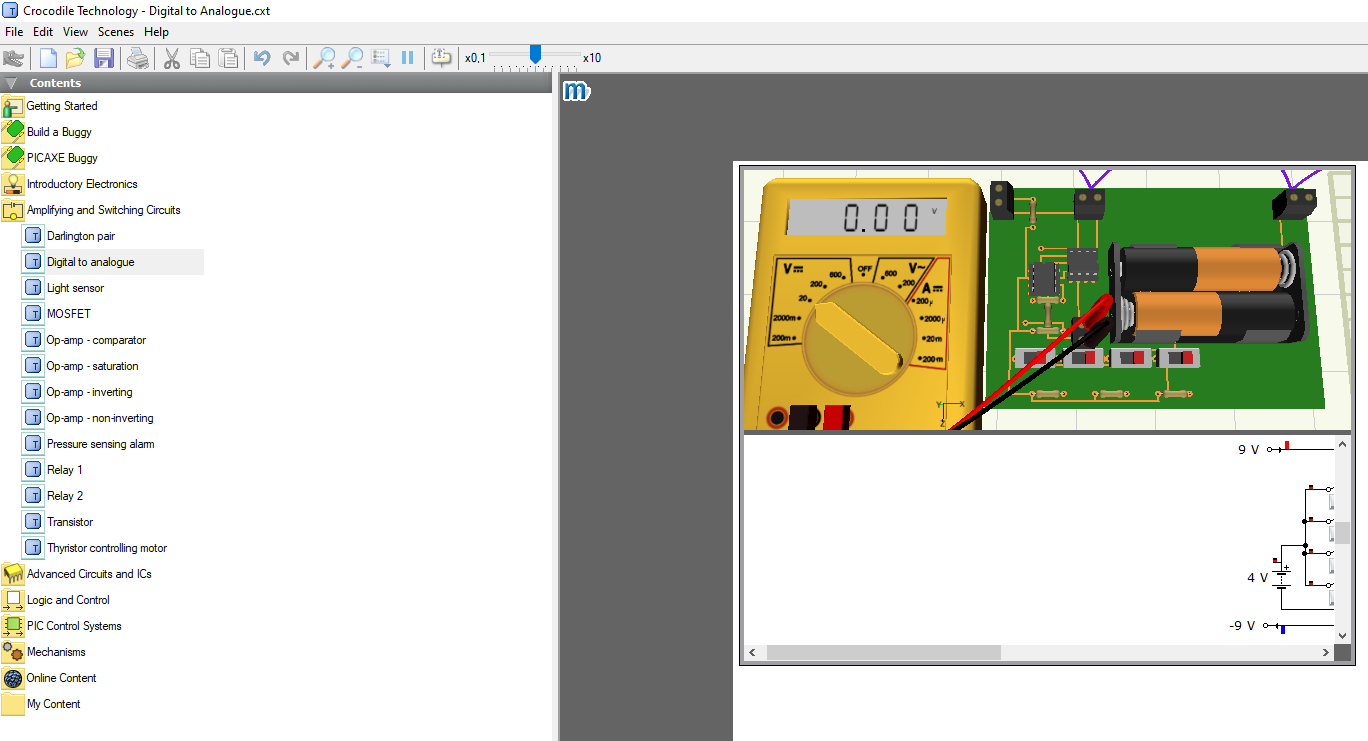

Соврал. Один вопрос вспомнил.. Может подскажете программу-симулятор для схем? У меня есть крокодил, но по-моему он подходит для моделирования только самых примитивных схем. Или я не разоборался

-а что такое крокодил? я пользовался ltspice4 она самая точная и бесплатная правда там тяжело научится работать и это чисто симулятор ,
и ewb5pro эта простая но достаточно точная и тоже только симулятор ,а так их сейчас навалом разных которые одновременно и симуляторы
и сквозные делальщики плат , из бесплатных можно глянуть kicad , но я на нем не работал не знаю какие там есть библиотеки , если у вас есть vpn то можно попробовать tina9-ti она весьма простая , ну или еще мультисим v12 (national instruments) там две прокраммы multisim ( схемный редактор) и utilboard ( трассировщик плат) они тоже вроде бесплатные, в поиске наберите типа простой схемный редактор и трассировщик печатных плат там статеек до фига выскочит, из чисто разводчиков самый простой sprint layout ( не знаю какая там сейчас версия у меня 6.02) но честно говоря не пробовал даже

Последнее редактирование:
  • Like
Реакции: Ivan_k26

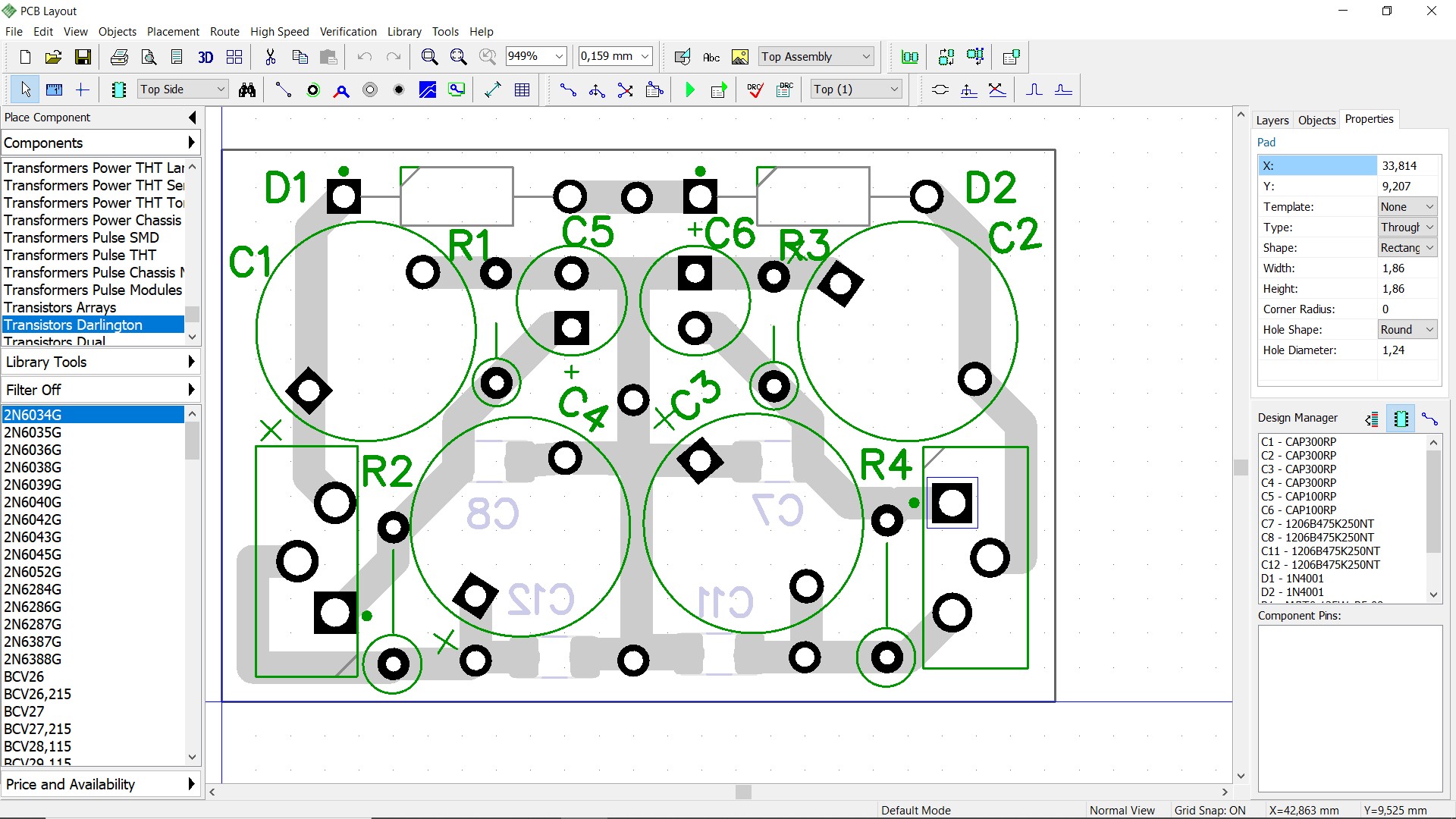

Может быть будет полезно. Недавно разводил стабилизатор.
226792

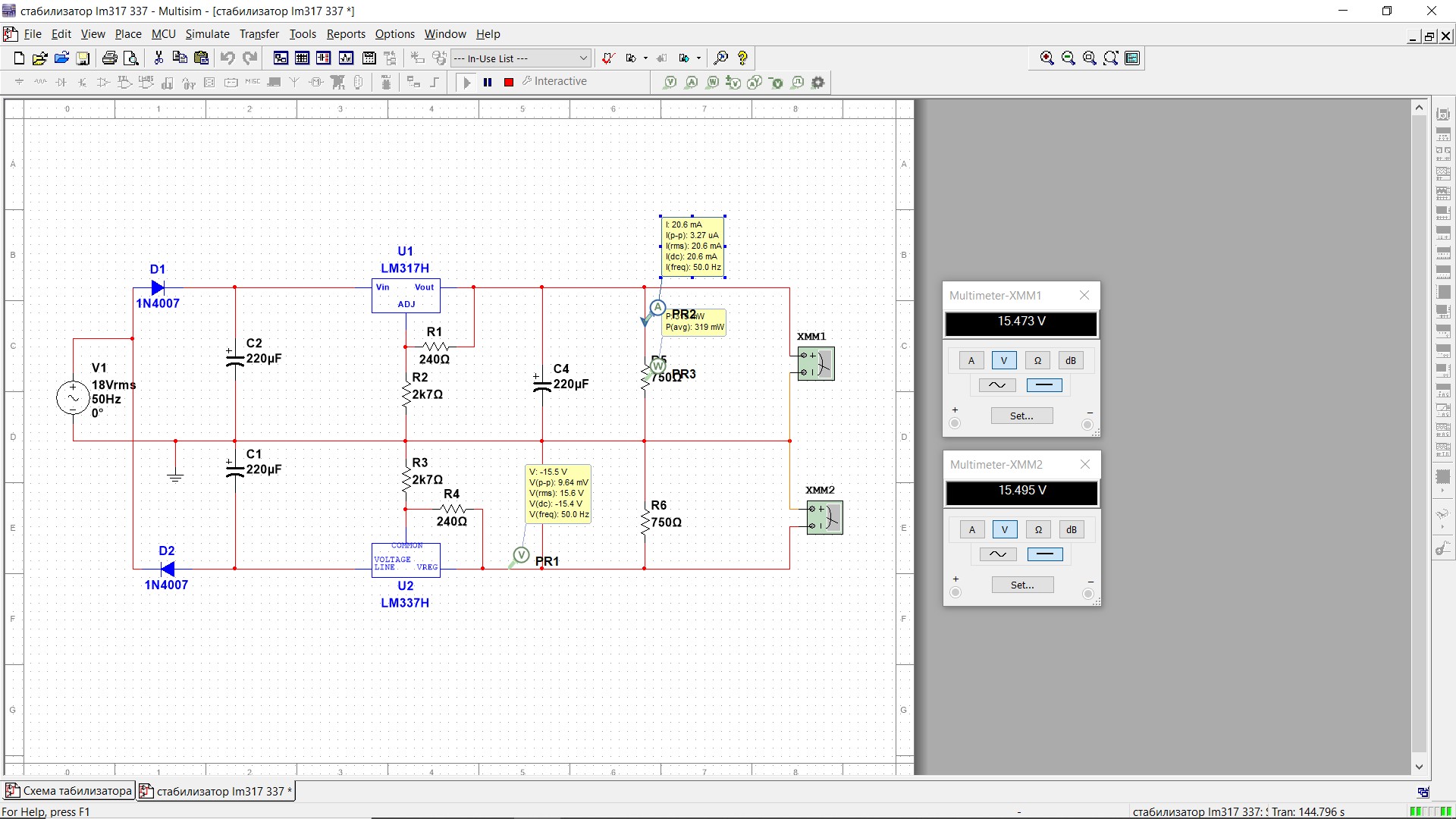

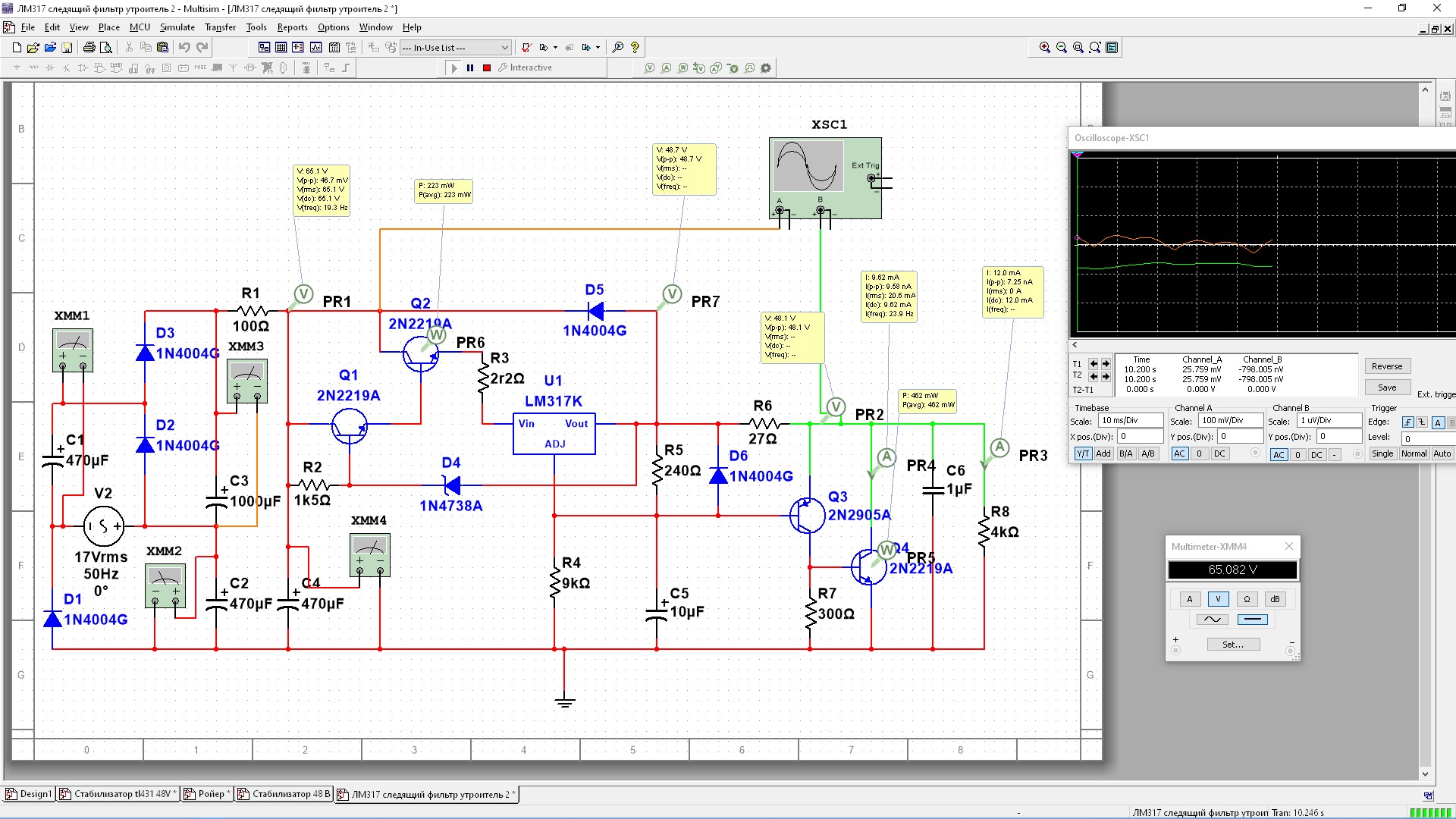

А это симуляция в мультисим.
226793

  • Like
Реакции: кактус и Ivan_k26
-а что такое крокодил?
tina9-ti она весьма простая
Вот её тоже скачивал, бегло глянул. Показалось, что там как-то мало элементов, но наверно для неё тоже есть какие-то библиотеки...
Может быть будет полезно. Недавно разводил стабилизатор.
Класс! Тоже надо будет глянуть.
Спасибо, мужчины! Столько инфы. Наверняка что-то для себя выберу

Может быть будет полезно. Недавно разводил стабилизатор.
без емкостей с выводов adj на землю, lm317 и lm337 прилично шумят и подавление пульсаций там резко ухудшается,
с емкостями 220мкф шум примерно 23-27мкв , с 470мкф 15-20мкв ( это у родных и ons), еще меньшие шумы можно получить
поставив на выход транзисторный аналог емкости (по сути а-ля паралельный стабилизатор) как в pdf dyk dac в п.10
-ну и керамику на вход выход надо обязательно ставить иначе все это запросто загенерит на больших мегагерцах
Вот её тоже скачивал, бегло глянул. Показалось, что там как-то мало элементов, но наверно для неё тоже есть какие-то библиотеки...
там довольно легко подсоединяются любые spice модели, конкретно в сети есть несколько статей как это делать, но я ей пользуюсь
только схемки рисовать т.к там вывод в ipg сразу есть

Последнее редактирование:
Одного в схеме не пойму , почему выпрямитель однополупериодный . Или в этом есть какой-то тайный смысл , мне не доступный .....:)

без емкостей с выводов adj на землю, lm317 и lm337 прилично шумят и подавление пульсаций там резко ухудшается,
с емкостями 220мкф шум примерно 23-27мкв , с 470мкф 15-20мкв ( это у родных и ons), еще меньшие шумы можно получить
В окончательной схеме эти емкости есть. См печатку: С5, С6,С7,С8.
почему выпрямитель однополупериодный
Особого смысла нет, кроме того что мне необходимо было получить двуполярное напряжение питания от одной 12В обмотки трансформатора.
