Коммутация на основе шасси, 500-ая серия.

[Aмирханов]

Помогите разобраться как это все коммутируется?
Вот есть у меня fireface ufx2, чтобы задействовать все каналы мне нужен AD с AES. Допустим я выбрал AL22-AES - Stagelab ибо на рынке ничего доступного не нахожу. Дальше что? нужно чтобы в RME пошел xlr AES?
Так же вопрос и к преампу. Например выбрал MPA - Stagelab . Какая схема ? микрофон- кабель xlr и далее что?



[zga]

Помогите разобраться как это все коммутируется?
Вот есть у меня fireface ufx2, чтобы задействовать все каналы мне нужен AD с AES. Допустим я выбрал AL22-AES - Stagelab ибо на рынке ничего доступного не нахожу. Дальше что? нужно чтобы в RME пошел xlr AES?
Так же вопрос и к преампу. Например выбрал MPA - Stagelab . Какая схема ? микрофон- кабель xlr и далее что?

под модули нужно шасси с бп, например https://stagelab.pro/studio/#catalog_prevs&chassis



[Aмирханов]

так-то я понял что нужны шасси, XLR Panels
и как все между собой?



[zga]

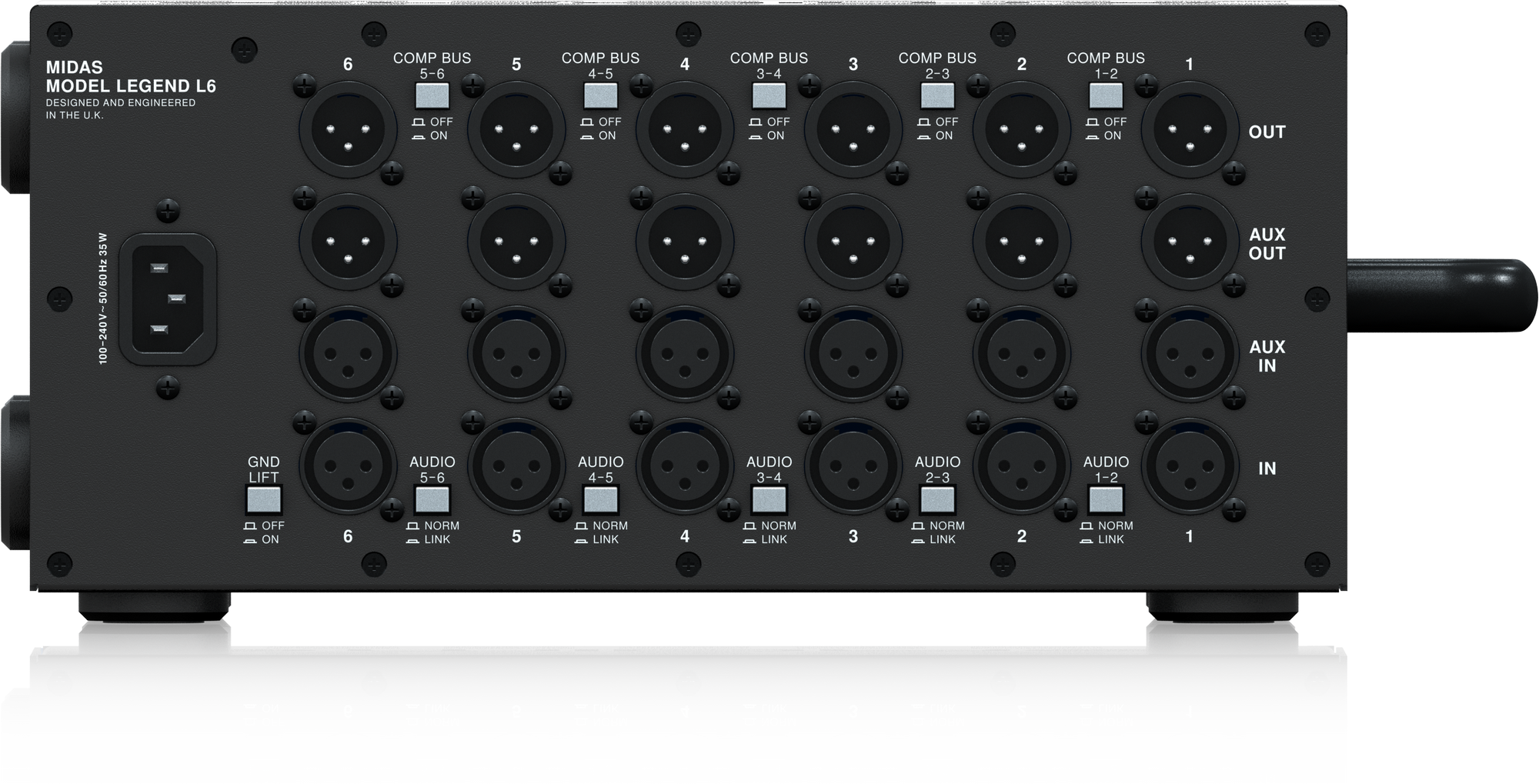

Лучше взять midas l6\l10, там все по человечески сделано, кнопки внизу включают каскадирование модулей, 1-->2, 2-->3 и тд



[Aмирханов]

понятнее не стало.
Например d-sub подсоединяется к AL22-AES этот AL22-AES в шасси. А из шасси куда?



[zga]

понятнее не стало.
Например d-sub подсоединяется к AL22-AES этот AL22-AES в шасси. А из шасси куда?

если бы эти деятели просто выложили мануалы к своим поделкам было бы проще разобраться

если я правильно понял, аес сигнал забирается с морды, аналоговые идут через задний разьем через шасси.



[Aмирханов]

Ну или кто может предложить безшассийный вариант AD с AES?



[zga]

если речь про 500 серию, без шасси никак и никуда.



[Aмирханов]

не обязательно...любой AD с AES . Два канала.



[пользователь 6403]

бу если рассматриваете, то например apogee psx 100

https://www.avito.ru/moskva/muzykalnye_instrumenty/apogee_psx100_mastering_adda_konverter_2414182384



[Aмирханов]

@dchnk,нет только новьё. в госконтору.



[uncklbuck]

чтобы задействовать все каналы мне нужен AD с AES

Необязательно, можно s\pdif(coaxial), есть кабели типа:

pro snake AES/EBU SPDIF Cable 3

Digital Interface Cables Length: 3 m, XLR female -> RCA male, Suitable for all RME Fireface Cards, 110 Ω, Colour: Black, Made in Germany

www.thomann.de

pro snake AES/EBU SPDIF Cable Male 3

Digital Interface Cables Length: 3 m, XLR male to RCA male, Suitable for all RME Fireface Cards, For AES/EBU and SPDIF signals, Impedance: 110 Ω, Colour: Black, Made in Germany

www.thomann.de



[Aмирханов]

Необязательно, можно s\pdif(coaxial)

Это получается любую карту можно будет, где есть s\pdif(coaxial) ?



[uncklbuck]

Это получается любую карту можно будет, где есть s\pdif(coaxial) ?

Ну да. Только лучше конвертер или пред.



[Aмирханов]

аналоговые идут через задний разьем через шасси

и как это всё коннектится?



[zga]

и как это всё коннектится?

и как это всё коннектится?

внутри шасси есть шина, по ней, например. условно говоря, если пользоваться внутренней шиной, то коннектится последовательно слева направо, ну это если вышеупомянутое мидасовкое шасси брать



[Aмирханов]

на задней панели получается не разъемы а джамперы переключения?
А то я ,видимо, их перепутал с портами...



[zga]

на задней панели получается не разъемы а джамперы переключения?
А то я ,видимо, их перепутал с портами...

ну то что по вашим ссылкам заточено под стационарное, патчбэи и все такое. На обычных, типа Мидаса и подобным сзади xlr. Они мануал высылают по запросу(wtf!!), думаю пазберетесь
