UMC 204+DIGILAB 101. Правильно ли спаял кабель?

[Daemond]

Народ, подскажите пожалуйста по вопросу.
Есть беринджер 204 есть диджилаб 101. Спаял самодельный кабель, чтоб подсоединить преамп в INSERT карты( это прямой вход в АПЦ, минуя встроенный пред карточки)

Конец для диджилаба спаял как для обычного балансного подключения( горячий "+" на кончик, холодный "-" на середину, оплётку на землю).
А вот конец для карты спаял следующим образом: горячий "+" припаял к середине( это возвратный сигнал), а холодный "-" и оплетку скрутил и припаял к земле. Правильно ли я сделал? Или оплетку вообще не нужно было припаивать и надо было просто её заизолировать?
Длина провода 0.5 метра..

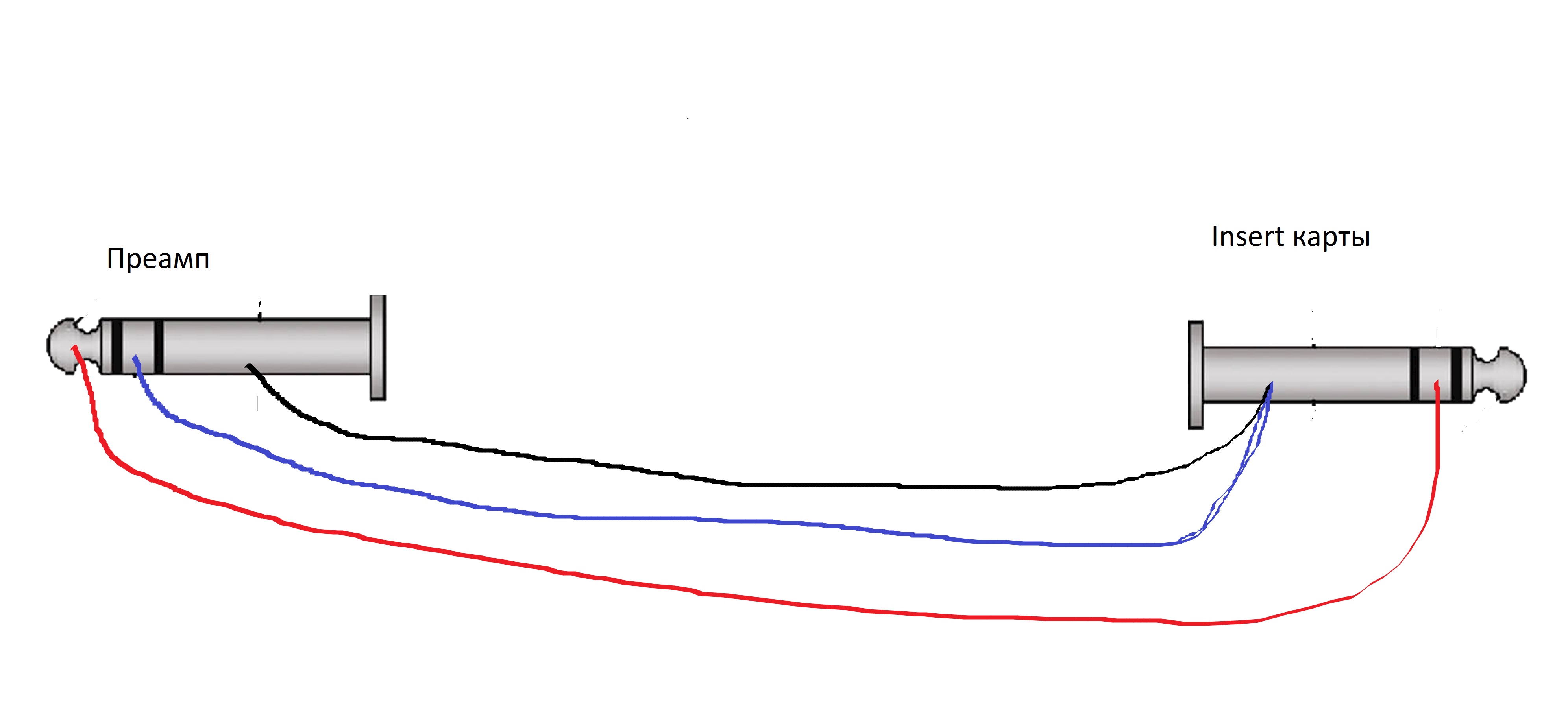

Вот так спаял:



[sunsell]

свиду вроде какая-то лажа у вас



[Лукьян]

у 101 ведь балансный выход и инсерт у бехра балансный(или нет?), что может быть проще, чем загуглить как распаять балансный TRS?
Хотя чего там гуглить? кончик к кончику, кольцо к кольцу, рукав к рукаву



[Dozer1]

инсерт у бехра балансный(или нет?)

Получается, что нет, раз выполнен на одном разъеме TRS.



[sunsell]

тот разъём который в карту (в insert) я бы припаял tip(кончик) и sleeve . А ring не припаивал бы вовсе.

А конец который в преам .. я не помню. Позже напишу .. ели кто-то по умнее и пообразованнее раньше меня не напишет.



[Dozer1]

тот разъём который в карту (в insert) я бы припаял tip(кончик) и sleeve . А ring не припаивал бы вовсе.

Теоретически преамп нужно подключить к возврату insert, а это как раз ring, если я не перепутал )



[andy felon]

@Daemond, все правильно запаяли.



[Лукьян]

@Daemond, все правильно запаяли.

я так понял там балансом и не пахнет всё-таки. так не проще тогда испльзовать TS?



[andy felon]

@Лукьян, тс нельзя же, на типе посыл, а на ринге возврат. Поэтому надо использовать ринг как + и общий



[Лукьян]

@Лукьян, тс нельзя же, на типе посыл, а на ринге возврат. Поэтому надо использовать ринг как + и общий

понял, спасибо



[Alexander Yakuba]

Много лет жил на аналогичной истории, только многоканальной, обходя таким образом мутные преапмы цифропульта роланд-7200. Только вот холодные выхода предов я просто оставлял в воздухе, емнип, а не коротил на землю. А горячие - да, на кольцо и провод в канальный инсерт. Гейны переставали воздействовать на сигнал, стало быть преамп обходился, ну и как следствие несимметрия, разумеется. Но шнурки были максимально короткие, никаких проблем не было замечено.



[Daemond]

Поэтому надо использовать ринг как + и общий

олько вот холодные выхода предов я просто оставлял в воздухе, емнип,

Или

@Daemond, все правильно запаяли.

Как в итоге правильно то?)) Мнения разделились
Провод я уже разумеется испытал, всё естественно работает. Но будут ли какие то ухудшения или улучшения если я откину холодный провод "-" ? На слух могу сразу не понять, а потом не очень хочется чтоб это всплыло в испорченных записях

Кто то сверху спрашивал про инсерт: да, в бехре он выполнен на одном разъёме, соответственно он небалансный



[Alexander Yakuba]

Возможно, совсем по правильному будет через резистор на землю.
Но лучше всего давайте всё же призовём экспертов, к которым в этом вопросе доверие абсолютное:
@Long @digilab2



[digilab2]

Правильно ли я сделал?

да все правильно, только имейте ввиду что вход ацп там без делителя и 0dbfs там примерно 2.8в rms а преамп легко дает 10вrms,
так что не переусердствуйте с gain, холодный замыкается с экраном на входе гнезда инсерт для уменьшения наводок на кабель т.к
вход несиметрия, от электрической составляющей эми не спасет а вот магнитную уменьшает слегка, если где то образуется контур
что в случае с преампом крайне маловероятно то экран надо отрывать от выхода преампа а не от входа бехра
