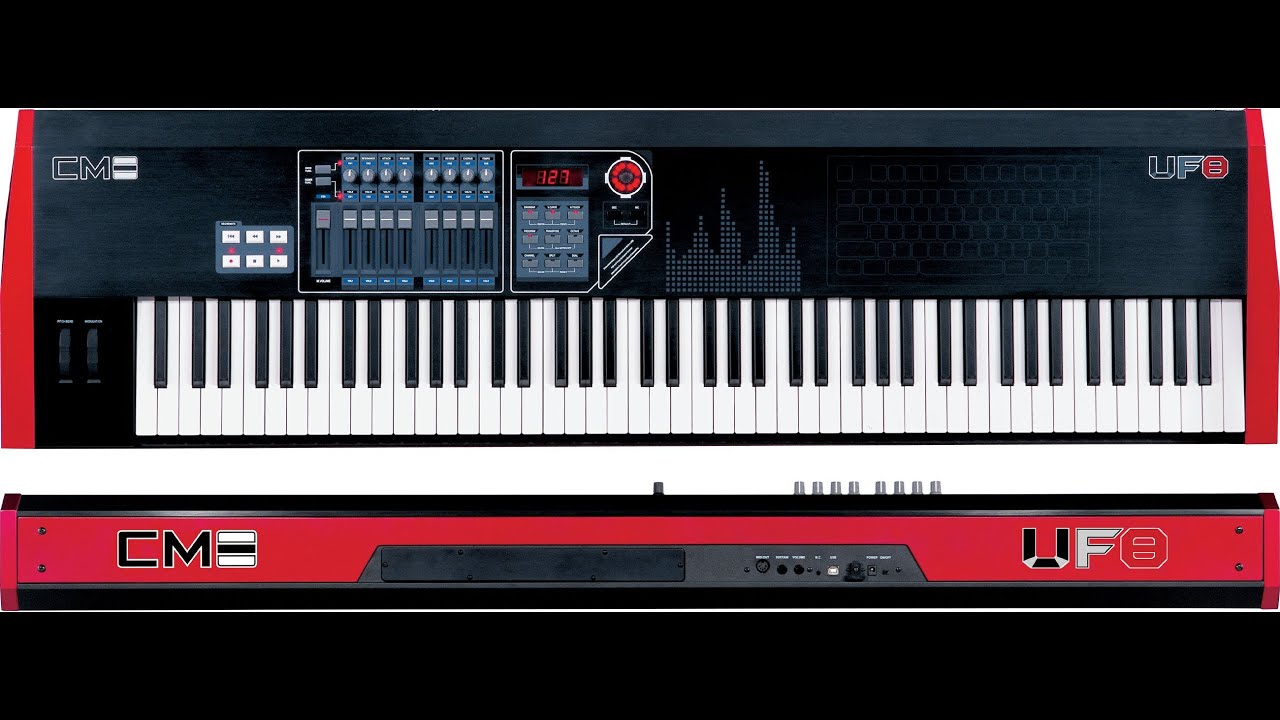

Все о миди клавиатуре CME UF8
CME UF 8.jpg

Последнее редактирование:

il'ya Long

New Member
1 Апр 2022
7
1
3
Перебрал всю механику, теперь как новая работает.
Есть ещё один момент, на трёх клавишах, при резком нажатии нет сигнала/звука а при медленном все нормально звучит. В чем может быть причина?


ESSE

invisible
23 Сен 2006
7.388
10.413
113
56
Москвы
Такая проблема возникла. У меня CME UF60 ver 2 правда , но это ничего не меняет.
Давно глючили уже и modwheel и pitchband, пришли с озона два переменных резистора , которые подходят.
Разобрал клаву, выпаял/припаял. Решил проверить колёса без подключения самой клавиатуры.
Подключил, проверил в Кубе - значения модуляции не как обычно - 0-127, а где-то всё наполовину - нижнее значение 40 , верхнее - 80. Пока pitchband не припаиваю. Ход резисторов такой же , как и у старых. Сопротивление - 10 кОм.
Перегрузил клаву по-дефолту ( вместе к кнопкой включения одновременно зажаты -octave/transpose+ ) ничего не происходит - те же значения. Где собака порылась и есть ли калибровка колёс ?

UPD.
Нафиг. Залил прям от души старые переменники Контактом-60, припаял обратно, всё работает как надо.

Последнее редактирование:
  • Haha
Реакции: Gerain9

ESSE

invisible
23 Сен 2006
7.388
10.413
113
56
Москвы
всё работает как надо.
Нифига не работает так, как надо.))
Блин, обошёл весь (!) митинский радиорынок - ну нет таких переменников, даже на развалах. Вот засада то.. Ну не покупать же какой-нить iCon за двадцатку из за каких-то двух сторублёвых резисторов? Хотя... Обычный 10 кОмный резистор, только с пометкой - 75. Обычные, коих везде дофига - не подходят. Чтож, будем поискать в инете. Или правда, куплю iCon 88. Вон, на яндексе за 18 видел как-то.

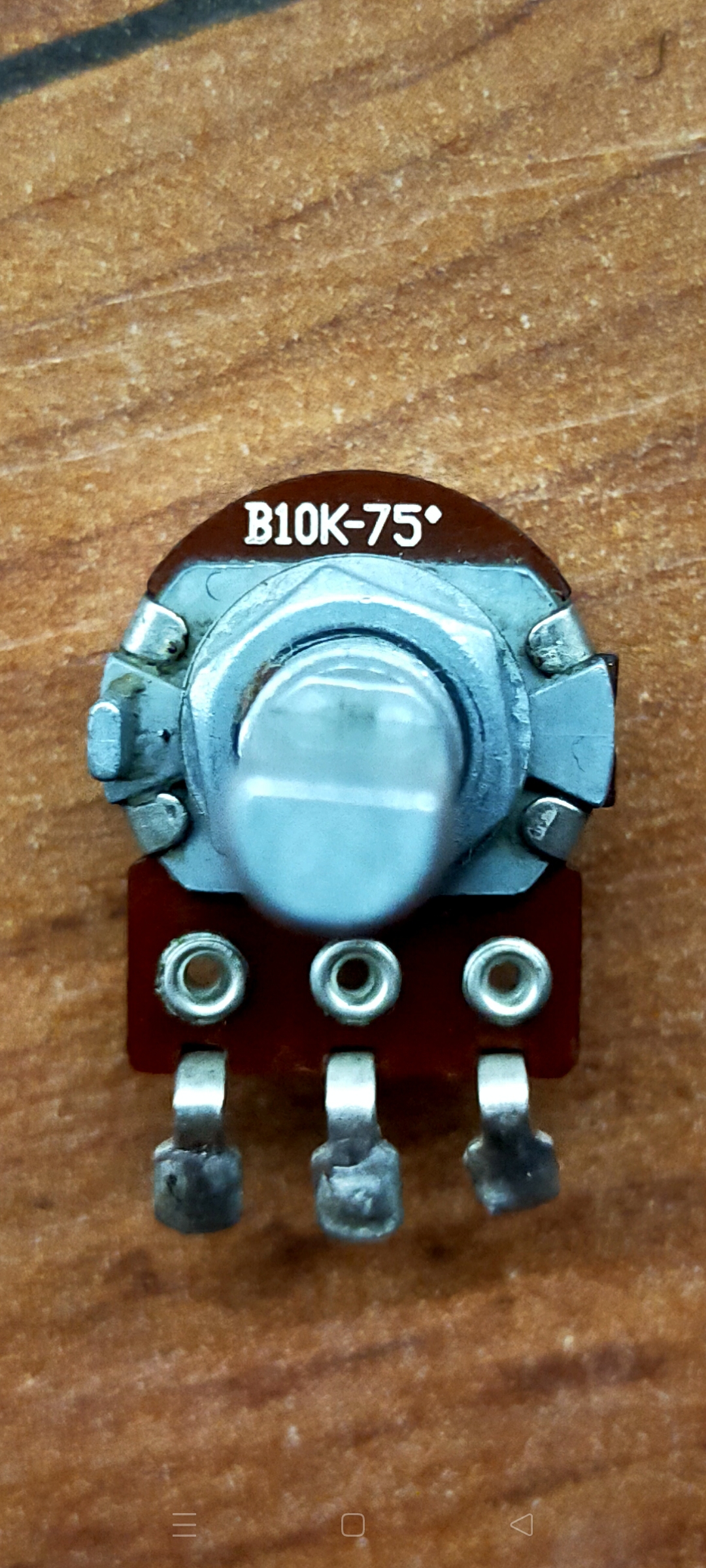

Такой вот резистор. Мож есть у кого?
Два.))



vve33

Member
21 Янв 2017
33
9
8
Обычный 10 кОмный резистор, только с пометкой - 75
неОбычность резистора - не в пометке "75", а в зависимости сопротивления от угла поворота
Есть три зависимости - линейная, экспоненциальная и логарифмическая
буква А (кириллица, отечественный стандарт) или буква В (латиница, западный стандарт) соответствует линейной зависимости сопротивления;
буква Б (кириллица, отечественный стандарт) или буква С (латиница, западный стандарт) соответствует логарифмической кривой сопротивления;
буква В (кириллица, отечественный стандарт) или буква А (латиница, западный стандарт) соответствует экспоненциальной обратнологарифмической зависимости сопротивления.
и если брать во внимание фразу:
Причём, что и модуляция, что и питч - используют только половинный ход, где-то с 10-ти часов до 2-х.
то в случае применения а10к вместо в10к, то подобный Вашему симптом - возможен


ESSE

invisible
23 Сен 2006
7.388
10.413
113
56
Москвы
то в случае применения а10к вместо в10к, то подобный Вашему симптом - возможен
Т.е. я так понимаю, что если найду а10к и впаяю - будет всё работать так как надо?
Уже опять разобрал клаву, впаял обычные в10к и чуть усовершенствовал механизм колёс.
Теперь всё работает, ложных миди сообщений нет, но чуть неудобно крутить колёса практически в один оборот.))


ESSE

invisible
23 Сен 2006
7.388
10.413
113
56
Москвы
Я опять откопал стюардессу, начитавшись и насмотревшись на микрохирургию переменных резисторов. :Dle46:
Аккуратно разобрал резистор (кстати, он внутри вообще не разборный) , сделал круг по форме площадки из самой тонкой наждачки, подсунул под контакты и начал крутить резистор, очищая контактную площадку от окислов. Без фанатизма конечно. Затем промыл с фейри с водой, потом спиртовая ванна и холодная сушка феном. Собрал, припаял. Всё работает. Посмотрим на сколько хватит.

@vve33, Вы просили сфотать сам проц и плату. Там все детали на обратной стороне плат, которые надо было откручивать, пока туда ещё не долез. Когда буду энкодер чистить/менять - вот тогда и сфотаю.

Так, что покупка iCON 8Nano пока откладывается.)

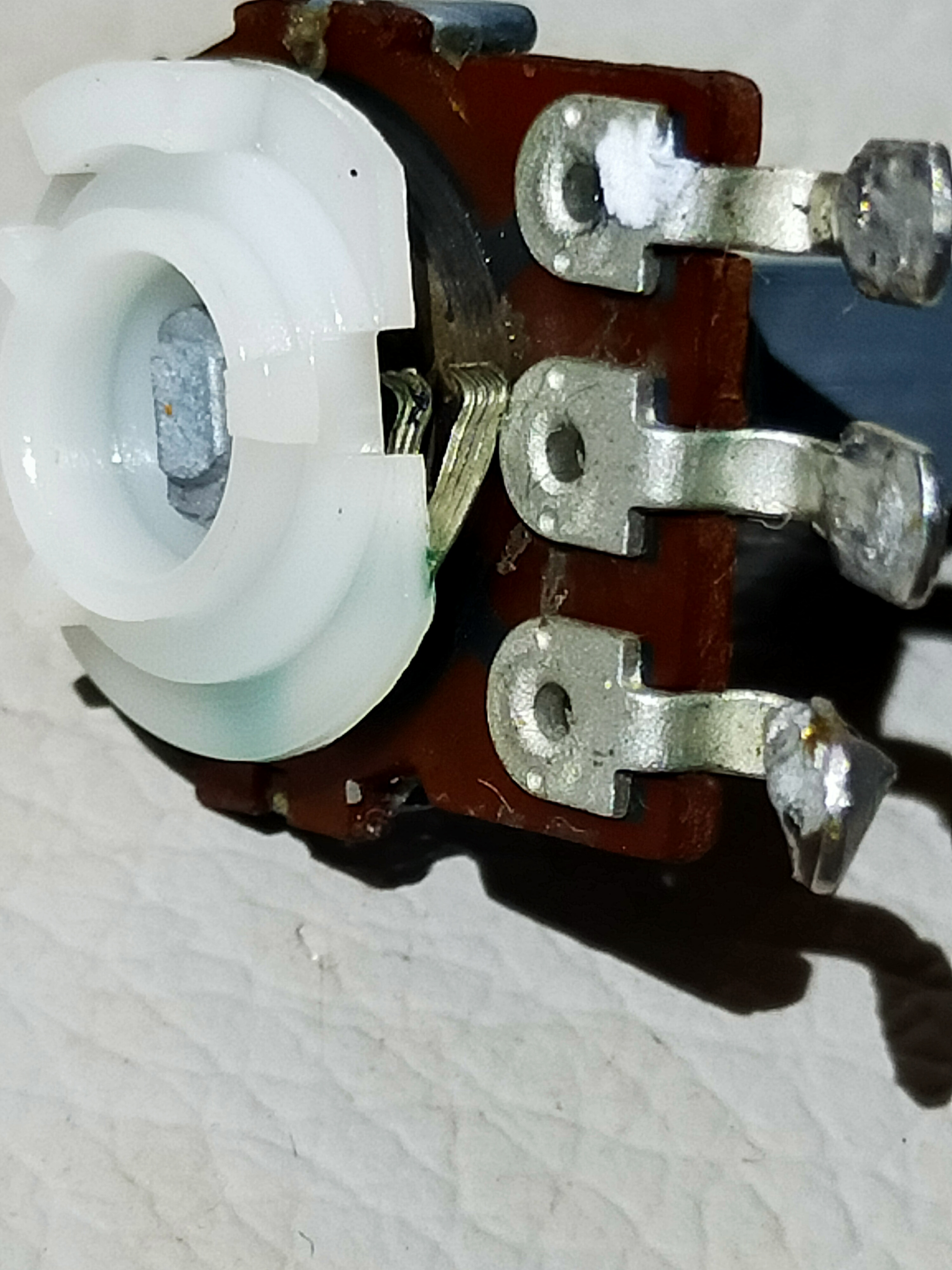

Вот сам резистор. Белый пластик запрессован/заклёпан, снять невозможно.
