Помогите разобраться!

[wwoland]

Пересобираю линейки пульта sooundtracs, уткнулся в такую проблему
на одной из линеек тестовый 1 килогерц выходит с искажением.

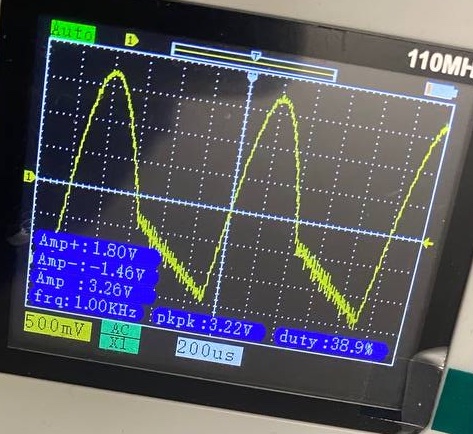

Полез с "осцилографом" смотреть что к чему - нашел операционник, до которого все хорошо, а после которого синус превращается в то что на картинке

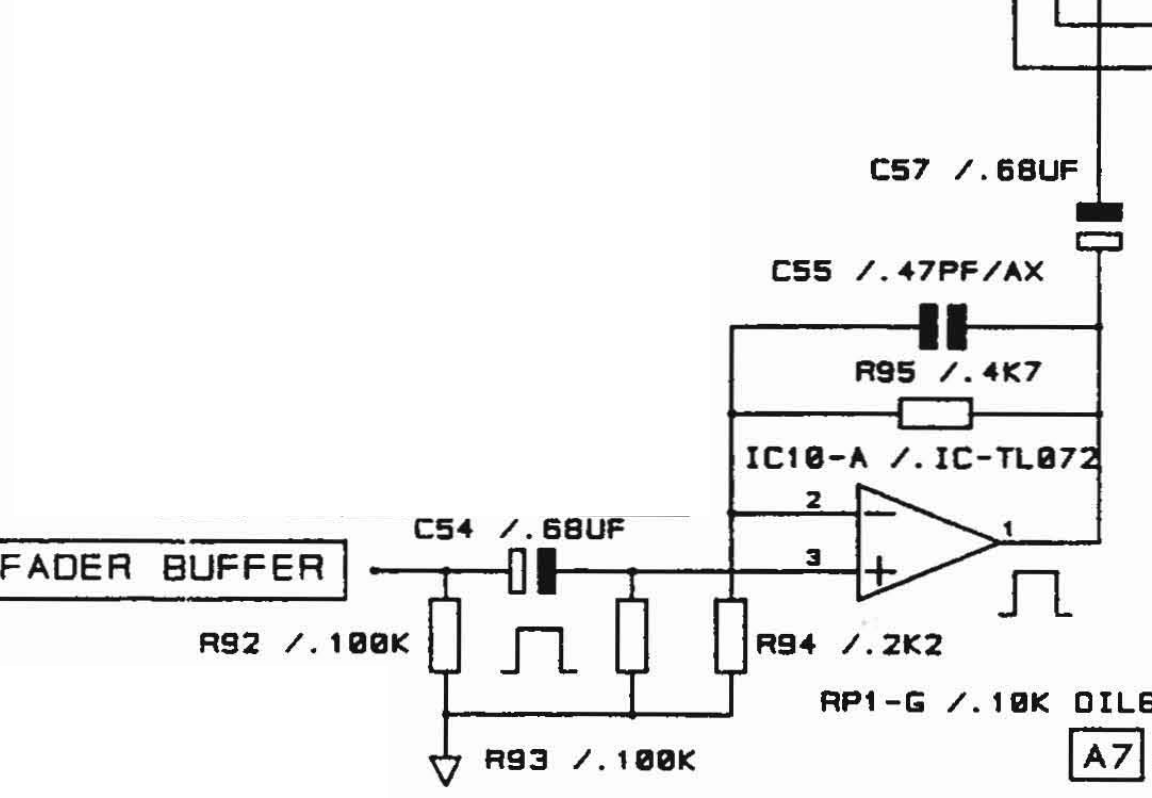

Причем схема где этот операционник воткнут простая вроде:

еще на входном конденсаторе C54 и на 3 ноге все хорошо, а все что за ним (1 нога) - уже как на картинке. Подскажите глупому в какую сторону копать)



[Long]

-- Отключите от ОУ нагрузку (выпаяйте электролит С57), и посмотрите его выход на ХХ.
Если картина не изменится, и с питанием всё ОК - меняйте ОУ.



[wwoland]

С питанием все ок, а вот дело действительно в нагрузке - после ее отключения синус выравнивается а этой точке.

Следом там оу на панорамирование - если его вытащить и дальше нагрузку отключить - все равно картинка с обрубленным синусом (



[Long]

-- Уже совсем ничего непонятно.
Менять ОУ пробовали?



[wwoland]

-- Уже совсем ничего непонятно.
Менять ОУ пробовали?

Да, вот попробовал, в этой точке дело не в оу - отключение нагрузки помогает, подключение вызывает то что на картинке.

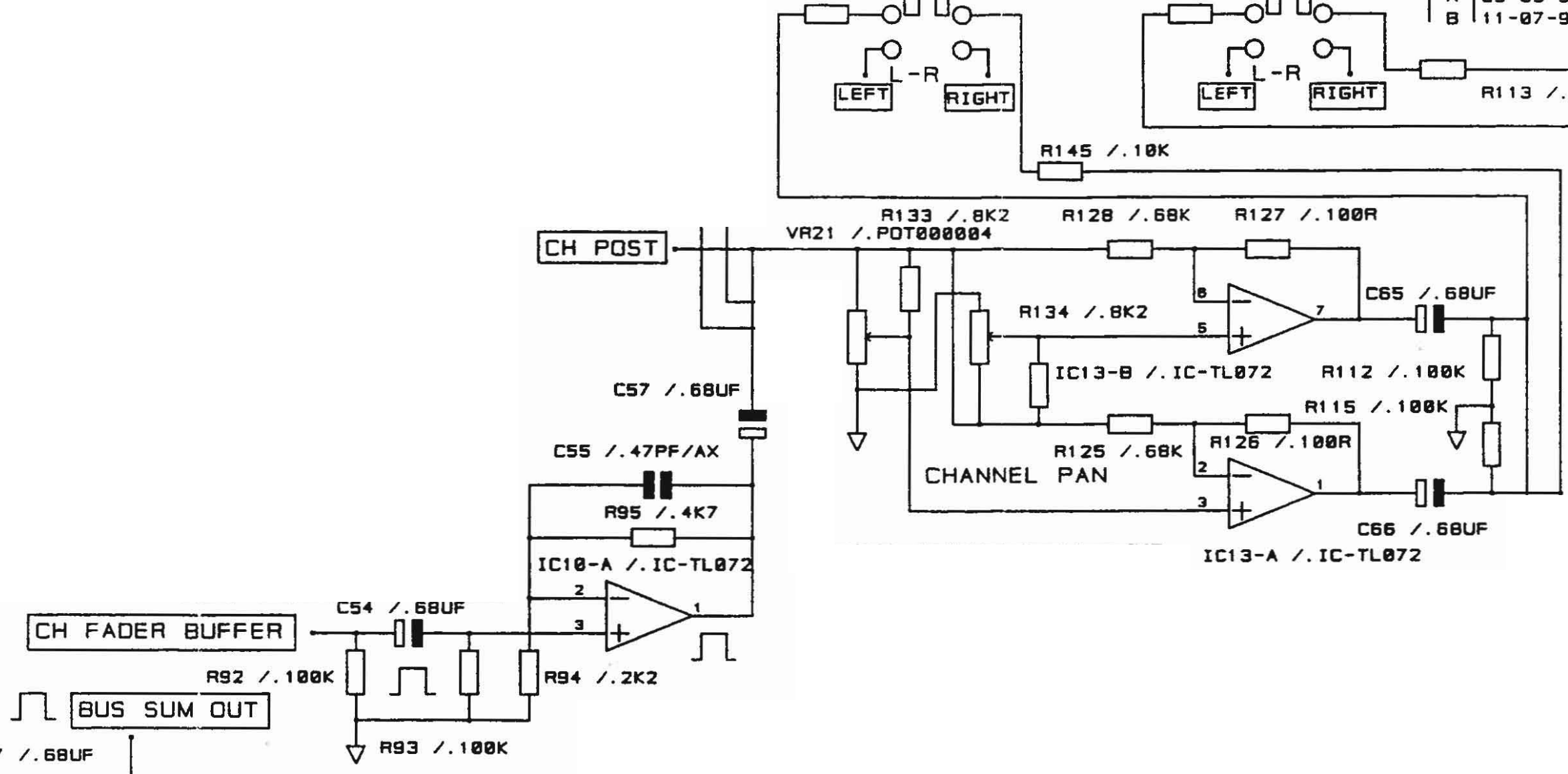

Вытаскивал следующий ОУ (там дальше панарамирование и уже лево право на шину):

Если даже вытащить ic13 - проблема не исчезает (



[Long]

-- Но ведь выход того ОУ подключен не только к 13-му ОУ...



[oliyanchuk]

072 себя так часто ведут, особенно в soundcraft после того как блок питания выдавал вольт по 18-20. Меняю регулярно пачками.



[Renat]

Какая модель консоли если не секрет?



[wwoland]

-- Но ведь выход того ОУ подключен не только к 13-му ОУ...

Вот да, оттуда оно уезжает как "channel post" и на aux'ы и хрен знает куда еще, похоже плату рассматривать теперь только и искать откуда прилетает эта бяка
[automerge]1648741855[/automerge]

Какая модель консоли если не секрет?

Soundtracs Solitare



[Long]

-- wwoland, да давно бы уже поменя ОУ!
Это явно быстрее...



[wwoland]

-- wwoland, да давно бы уже поменя ОУ!
Это явно быстрее...

Поменял - эффект тот же, дело не в нем видимо



[Long]

-- Вы в каком городе?



[Renat]

У меня такая же консоль, схем у вас нет к нему?



[wwoland]

-- Вы в каком городе?

В Москве. Пол дня разглядывания платы и проблему нашел, действительно коротила дорожка уезжающая на aux



[wwoland]

У меня такая же консоль, схем у вас нет к нему?

Есть, отправил в сообщения



[Methafuzz]

В Москве. Пол дня разглядывания платы и проблему нашел, действительно коротила дорожка уезжающая на aux

вот хотел написать, чтобы проверить сопли на плате. Потом подумал, да не, старая консоль же, там такого не может быть ))

А тут как обычно, неисправность второго рода ))



[wwoland]

вот хотел написать, чтобы проверить сопли на плате. Потом подумал, да не, старая консоль же, там такого не может быть ))

А тут как обычно, неисправность второго рода ))

Ну на консоли без креативных идей владельцев может и да. А так первый-второй аукс делали ей применимым к tape in секции - оттуда и сопля
