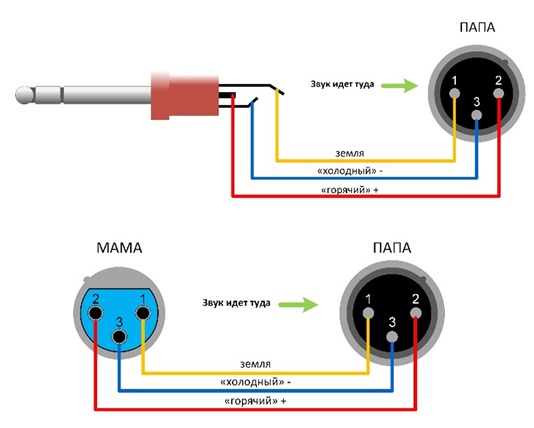

Здравствуйте. Требуется спаять балансный кабель TRS (папа) – XLR (папа) для соединения звуковой с мониторами. Имеется в наличии 4-жильный кабель с оплеткой. Почитав форумы, большинство советуют делать (при использовании 4-жильного кабеля) по следующей схеме:
1, 2 жилы вместе (или 1+3): XLR (2) – Jack (Tip, +)
3, 4 жилы вместе (или 2+4): XLR (3) – Jack (Ring, -)
Экран (оплетка): XLR (1) – Jack (Sleeve (экран)
Однако встречаются разные советы по поводу соединения экрана (оплетки) – одни рекомендуют припаивать его только со стороны источника сигнала (в данном случае со стороны TRS) и оставлять не подключенным XLR (1), другие – предлагают припаивать с двух сторон, в том числе, со стороны XLR (1).
Все таки, как правильно поступить? В свое время Victor Buruiana предлагал отсоединить экран со стороны приемника в случае, если появится фон (https://rmmedia.ru/threads/94263/#post-1400504).
Аналогичным ли образом стоит поступить, если соединяются устройства XLR (мама) - XLR (папа) (т.е. следует ли соединить жилы в пары, а экран припаивать только со стороны источника)?
