Эквалайзер нелинейный, фаза...

[Никол]

Пробелы в знаниях.

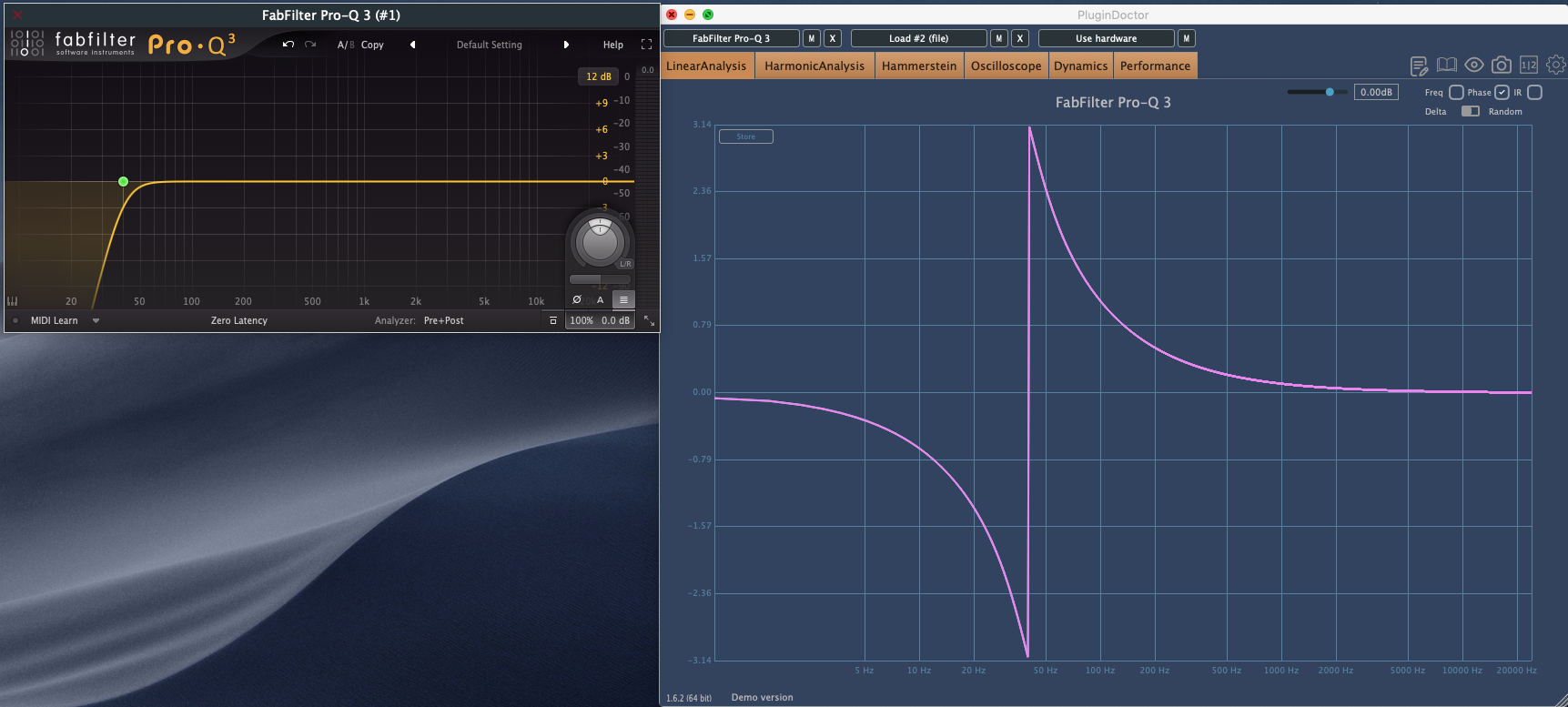

К примеру, при обрезке больше 12dB обычным любым нелинейным эквалайзером фаза имеет такой вид:

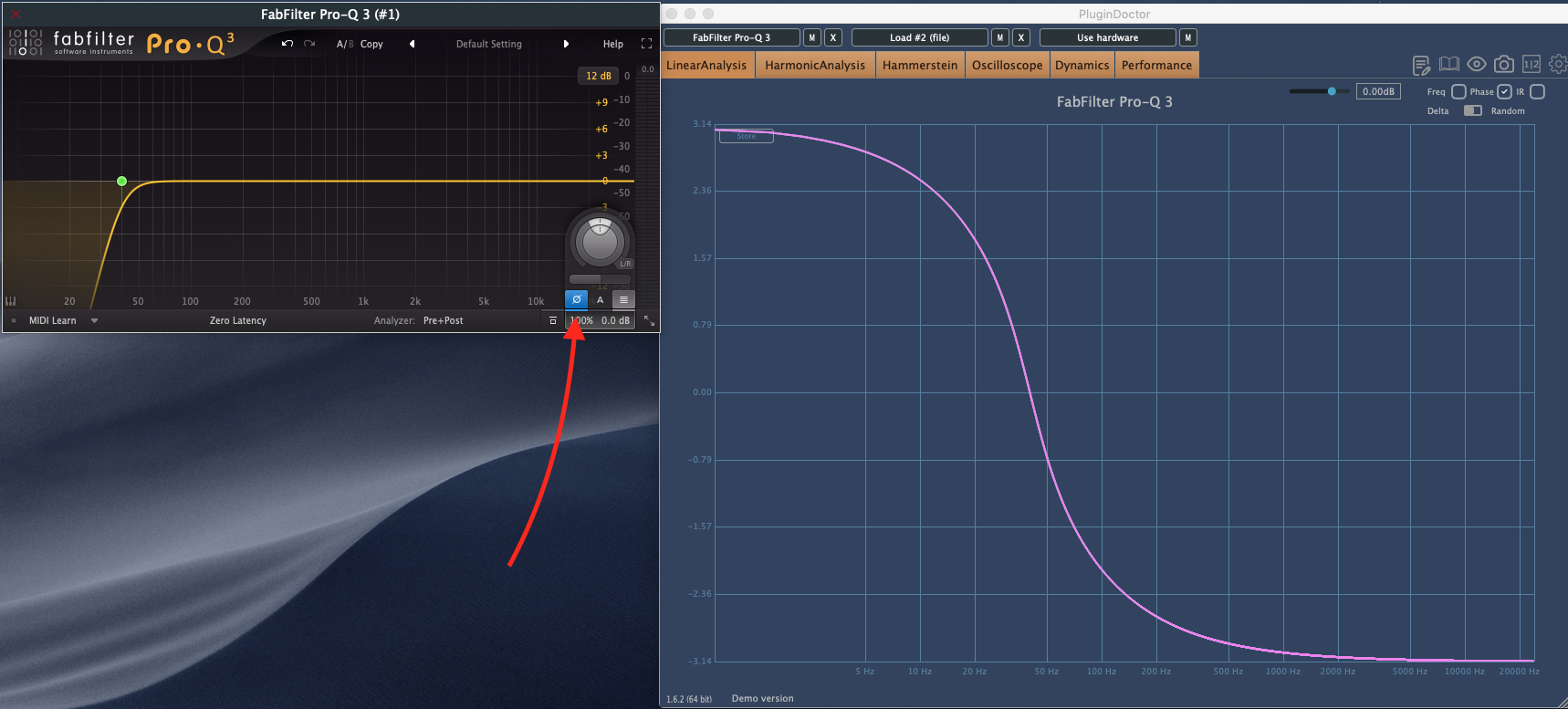

При инвертировании сигнала имеет такую форму:

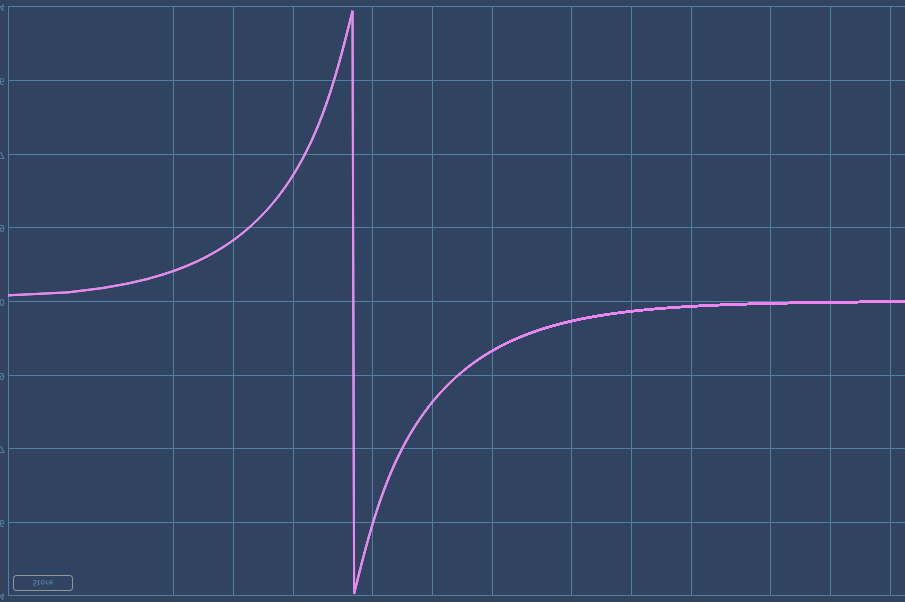

Почему так происходит, думал что она должна стать зеркальной, типа такой:



[Константин Викторович]

Может не в тему, но последняя версия дохтура крайне неадекватно работает. В этом может быть проблема)))



[Никол]

Не, это происходить по неизвестной мне закономерности.



[Константин Викторович]

@Никол, Это 100% дохтур с фабфильтрами так работает. У меня и первый и второй сатурн например есть, он вообще через раз там что-то выдаёт, то показывает то нет... Возьмите любой другой плагин, и перепроверьте.



[Никол]

@Никол, Это 100% дохтур с фабфильтрами так работает. У меня и первый и второй сатурн например есть, он вообще через раз там что-то выдаёт, то показывает то нет... Возьмите любой другой плагин, и перепроверьте.

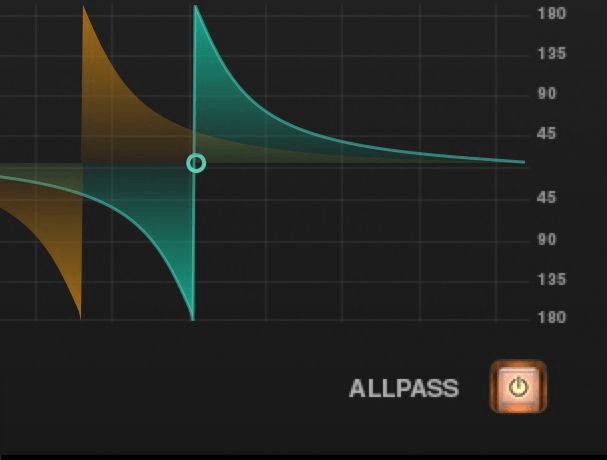

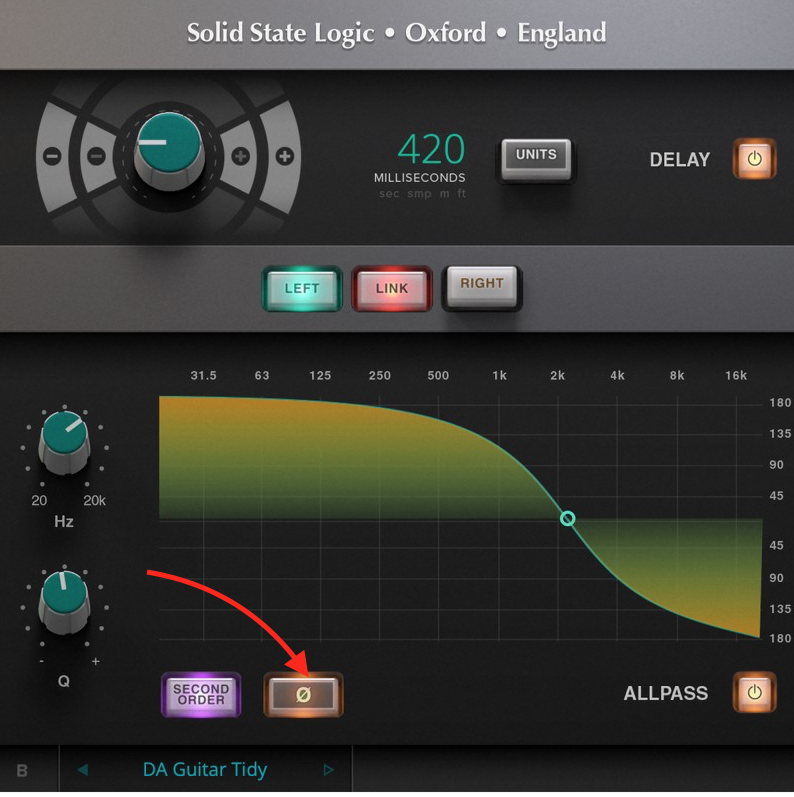

Все же не так. Судя по SSL-скому плгину:



[Константин Викторович]

Но это ж не значит, я думаю, что там такая фаза получается, при простом перевороте))) Петрушку он выводит какую-то, короче говоря, при таких действиях.



[N0-body]

Так это же одинаковый фактически график. Фаза проходит 360 градусов и возвращается туда, где было.
То есть фактически этот график рисуется на цилиндре. И разворачивается на плоскость, чтобы вам отобразить, с разрезом в произвольном месте



[Никол]

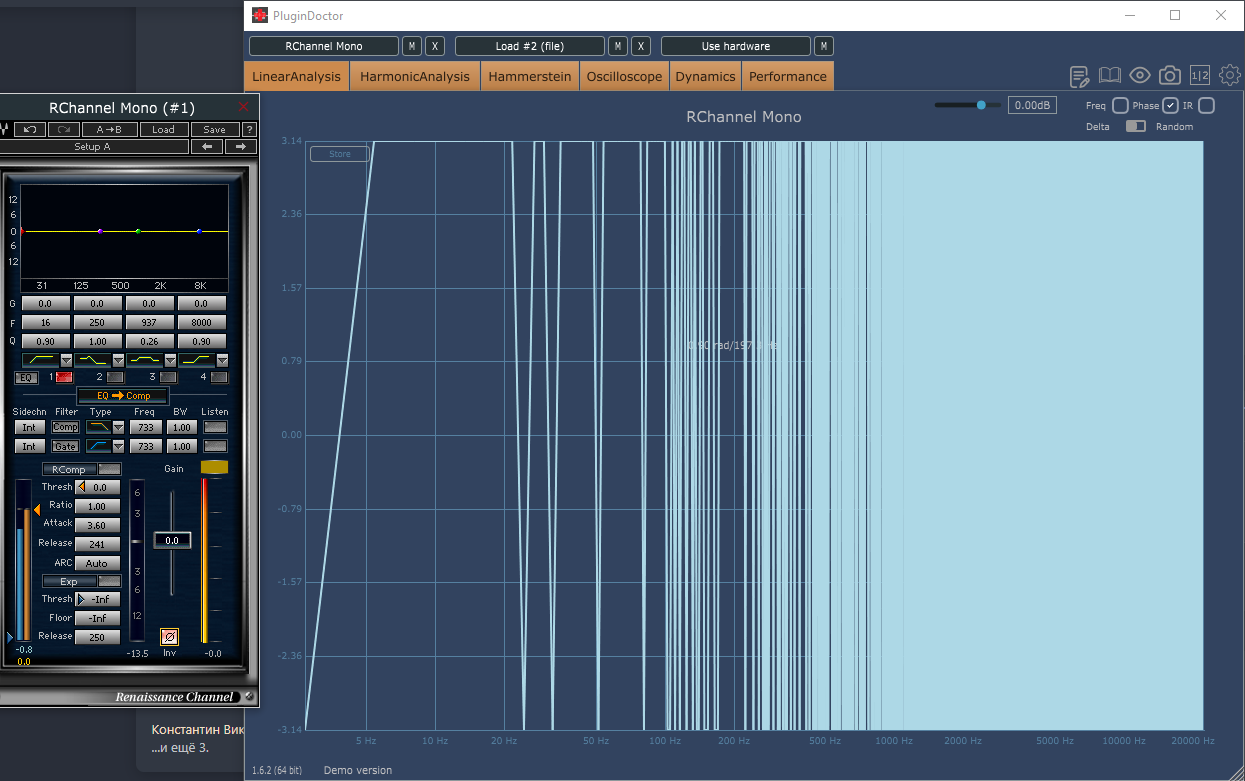

Посмотреть вложение 205140Но это ж не значит, я думаю, что там такая фаза получается, при простом перевороте))) Петрушку он выводит какую-то, короче говоря, при таких действиях.

Этот плагин так петрушачьи и спроектирован, это нормально )



[Константин Викторович]

@Никол, Не, это отличный плагин, универсальный компактный. Я им сотни треков свёл как боженька)))



[Никол]

Посмотреть вложение 205140Но это ж не значит, я думаю, что там такая фаза получается, при простом перевороте))) Петрушку он выводит какую-то, короче говоря, при таких действиях.

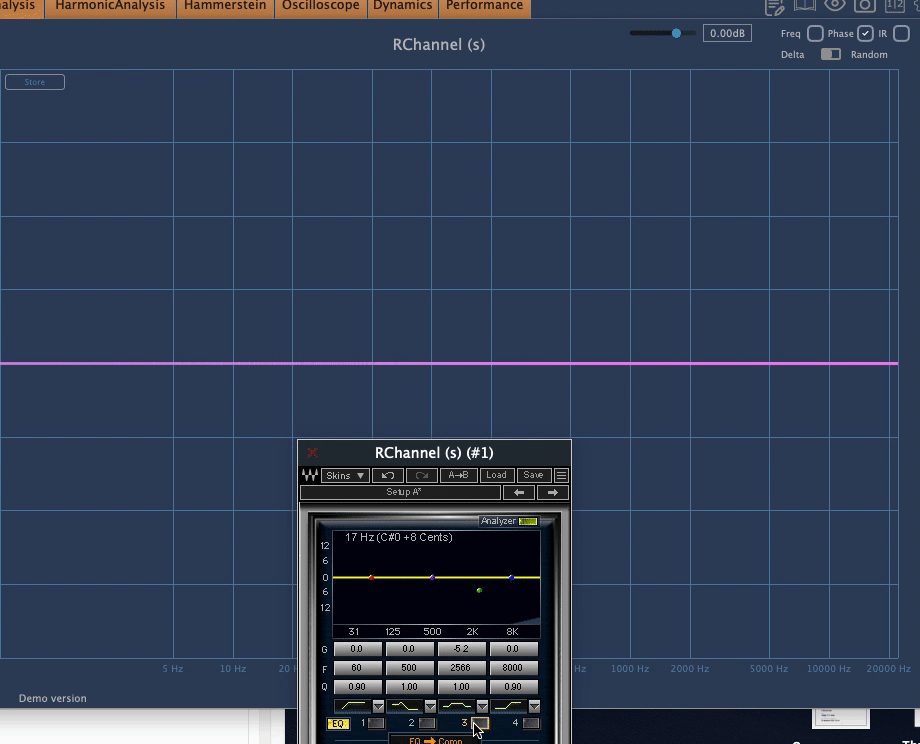

У тебя обрезание не включено ) Я же выше написал такое только при обрезке, при пиках фаза так сильно не крутится.



[Константин Викторович]

@Никол, Да я видел) Я просто показал, что не всегда он показывает то что реально происходит.



[Rst7]

Почему так происходит, думал что она должна стать зеркальной, типа такой:

Все на графиках правильно. Дело в том, что при переходе с 360 градусов в 0 (или с -180 на 180) фаза в реальности не прыгает на все 360 градусов, ведь, скажем, между углом 359 градусов и 1 градус разница 2 градуса, а не 358. Но на графике, у которого внизу 0 (или -180), а вверху 360 (+180), можно такое отразить только с вот таким разрывом.

Как правильно выше сказали, представьте себе, что график наклеен на трубке, и когда значения достигают верхнего края, дальше они продолжаются внизу, и наоборот.
