Дисплей на Roland S-760

[ben64]

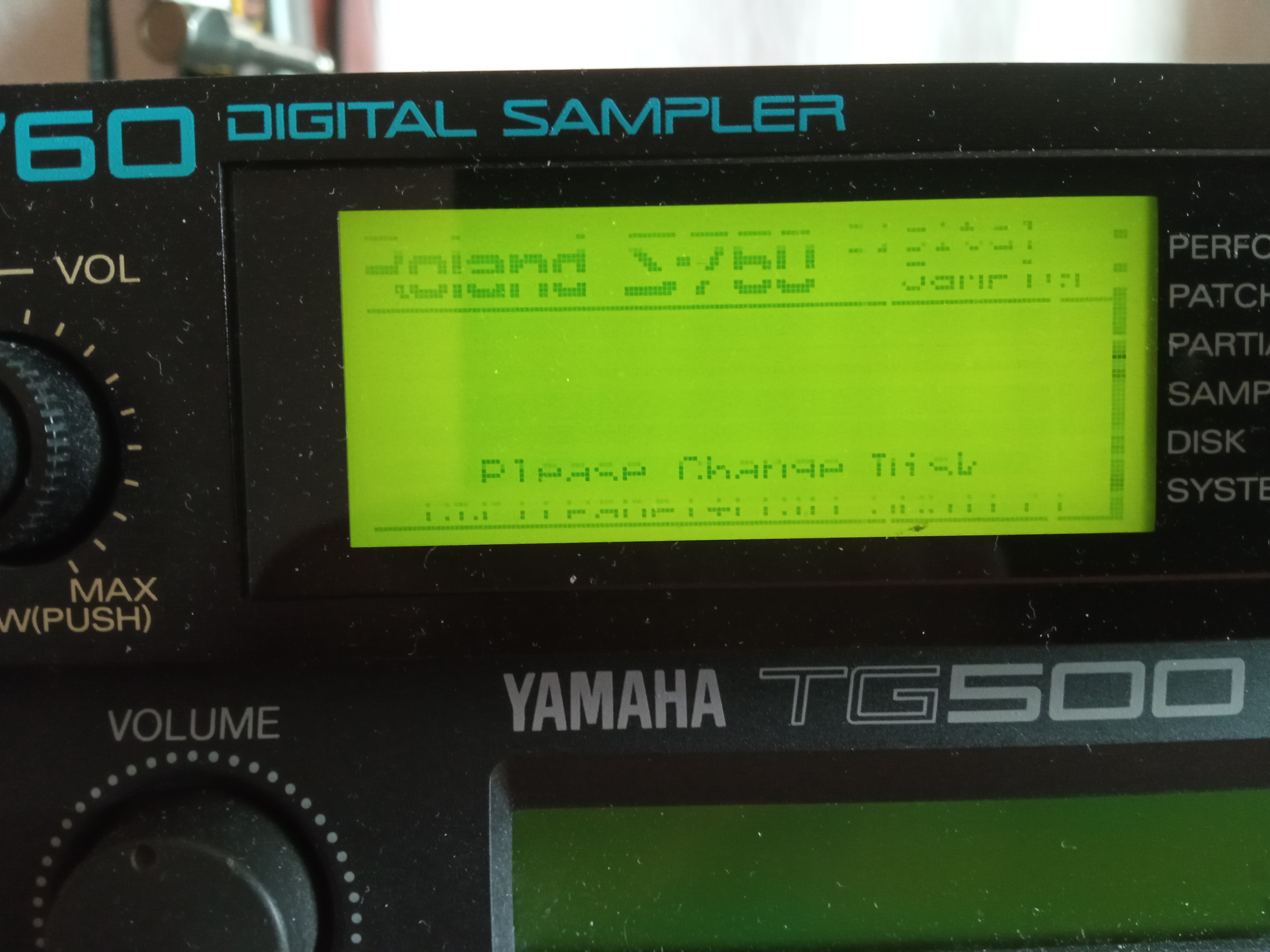

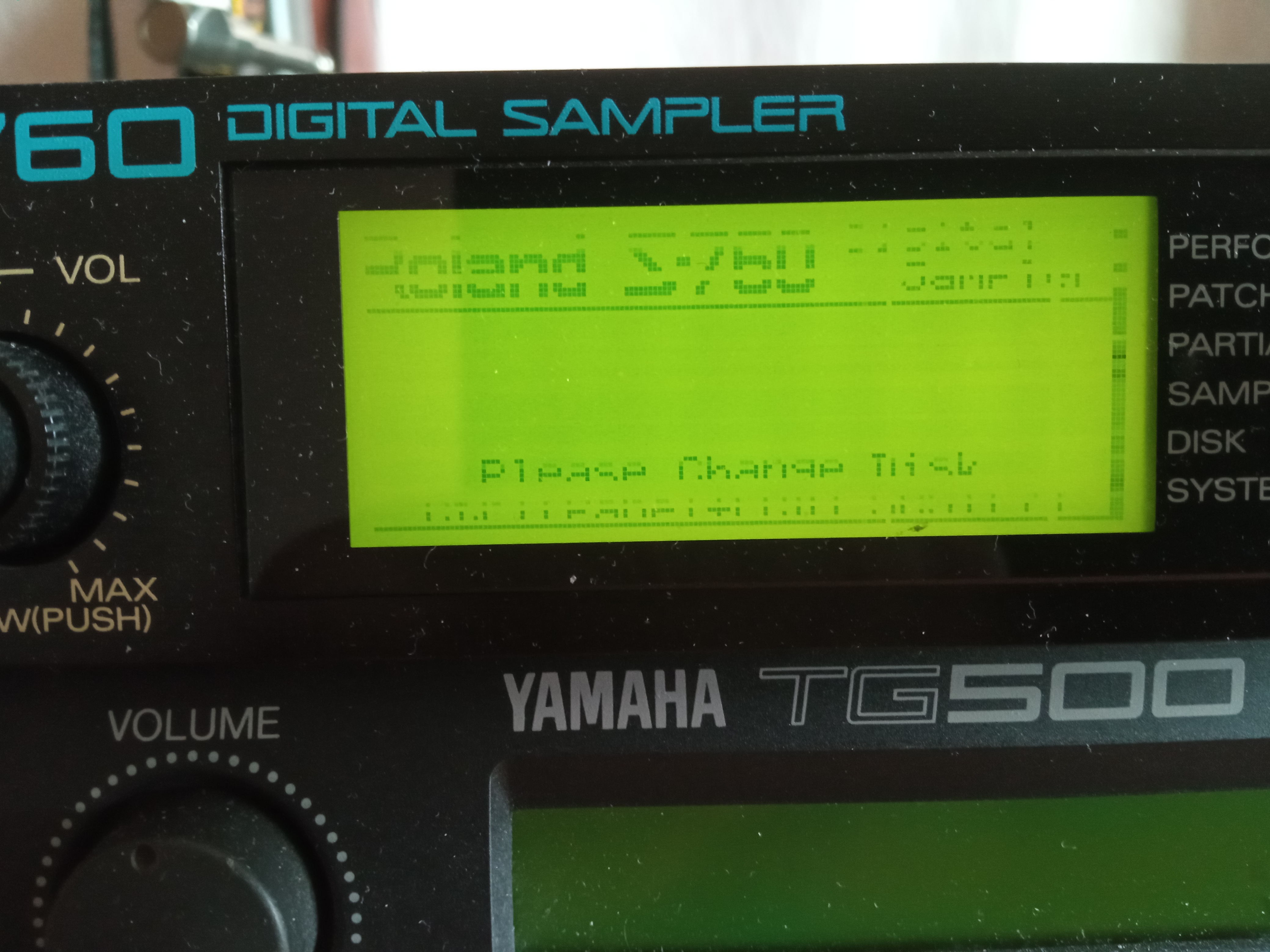

Всем привет. Ув.форумчане подскажите,плиз, это лечится и как ? -



[zga]

Лечится заменой.



[ben64]

Спасибо. Это известно. Только взять его негде. Слышал есть какая то процедура с тяжелобольным.



[ganymed]

Спасибо. Это известно. Только взять его негде. Слышал есть какая то процедура с тяжелобольным.

Попробуйте поискать на ебее и алиэксперессе.

P.S.
Еще, как вариант: "Для подключения монитора к семплеру (при наличии опции) потребуется ТВ-тюнер, имеющий вход S-VHS и выход RGB или DVI, ну и соответствующие соединительные кабели. "

P.P.S.
Вот. Не он?



[zga]

Дисплей редкий, на борту свой контроллер. На Али аналогов нет.

Вот оригинал, но с жёлтой подсветкой

https://www.inicvn.com/index.php?main_page=product_info&products_id=237987



[ben64]

Нашёл вроде. General Dead по-моему вот что советовал -
отогнуть ушки железные и оно само разберется...снять "стекло" и аккуратно ваткой в спирте смоченной протереть его контакты (там по бокам на стекле напыленные дорожки), а так же протереть контакты на плате и сами резинки токопроводящие. Потом аккуратно собрать и хорошо затянуть, все будет работать как новый. Таким образом лечатся не работающие сегменты (полосы) на экране...
... попробуйте разобрать и промыть спиртом контакты от платы к жк стеклу и токопроводящую резину, если они стоят в дисплее, а не пленка с напыленными дорожками.



[cakeys]

... попробуйте разобрать и промыть спиртом контакты от платы к жк стеклу и токопроводящую резину, если они стоят в дисплее, а не пленка с напыленными дорожками.

к сожалению, в данном случае это не поможет - токопроводящая резинка на дисплее S-760 контролирует вертикальные столбцы, а исчезают горизонтальные строчки:

Roland S-50/S-550/S-330/S-760/W-30 Sampler - Creating Boot Disks, Booting The Sampler, Startup Disks, Library Disks, Manuals, Inexpensive After‑Market Floppy Disk Drive DIY's, Color Monitor, Composite Video, Mouse, Remote Control, Digitizer, Reviews and Feature Reports, Legacy and Recommended O/S, Freebies For Your Sample Library

llamamusic.com

За контроль строчек отвечает гибкий шлейф, который намертво приклеен ("приварен" термопрессом) к стеклу дисплея с напыленными контактными дорожками, а с другой стороны - к PCB дисплея (т.е. шлейф этот внутри сборки LCD). Со временем контакт между дорожками и шлейфом нарушается, что и приводит к исчезновению строчек. "It looks kind of like cellophane tape with very fine traces embedded in it. Anyway, with that many conductors, it is definitely the row driver interface ... they heat seal those things to the LCD/PCB using special equipment -- you will not be able to fix it at home."

http://llamamusic.com/images/S-760_Case_Removal_for_LCD.jpg

VG8 Screen fix ?

VG8 Screen fix ?

www.vguitarforums.com

Information on LCD Assembly Using Heat Sealing - Heat Staking Machines | Heat Sealing Equipment | 925-454-9800 |

The two most common devices for connecting glass flat-panel displays to PCB's are the elastomeric connector and the heat-seal connector. Learn More.

www.thermalpress.com

Восстановить контакт между шлейфом и дорожками на стекле LCD крайне трудно, один из способов - прогрев места контактов специальной гибкой тефлоновой (flex T-tip for LCD repair) насадкой на паяльник (но я сам это не пробовал - просто заменил дисплей на новый по ссылке выше).

[ 1 ], [ 2 ], [ 3 ], [ 4 ], [ 5 ], [ 6 ]



[ben64]

Спасибо. Всё понятно.
