Удобный и компактный аппаратный осциллограф, чтобы можно было и к еврореку подключить, и к отдельному синту, и к выходам микшерного пульта.
Есть старый С1-94 - подойдет?
Есть старый С1-94 - подойдет?
Посоветуйте осциллограф
- Автор темы coriolis1986
- Дата начала
Можно любой, даже самый дешевый... Можно карманный с али за 20$ с цветным экраном. На звук пойдет, он до 100 кгц. Зато места совсем не занимает и мобильный
Ну зачем же самый... прикупил недавно карманный dso1c15 - отличная штука с реальной полосой пропускания более 50 мГц.
а так, например, hantek 2c42 или другой из этой линейки вообще универсальный прибор
а так, например, hantek 2c42 или другой из этой линейки вообще универсальный прибор
Он в радиоэлектронике не шарит совсем как я понимаю. Ему сигналы смотреть. Всякие миди там, звук есть или нет и т.п. Иначе бы не спрашивал... Зачем ему больше 100 кГц? Ну только на вырост если. У меня у самого USB-осцилл, на ВЧ не лезу а свои 5-10 мГц вполне видит для моих нужд. Брал за 50 баксов на али когда то.
То что я привёл это недорогие модели до 100$ и именно что удобные, автономные и долго работающие от своих батарей. А хантек ещё и мультиметр - провода прозвонить, напряжение питания померить и т.д. пригодится. На вырост, так сказать, вполне профессиональный прибор
да не такой уж и старый). Его с головой хватит, только у него нет памяти как у цифровых, это если сигналы огибающей надо посмотреть или другие не периодические.
если он уже есть, то вполне,
единственное, если там от времени сильно барахлят кнопки и переключатели, желательно будет их конечно почистить ) а то мозг будут подвыносить ))
+100
Последнее редактирование:

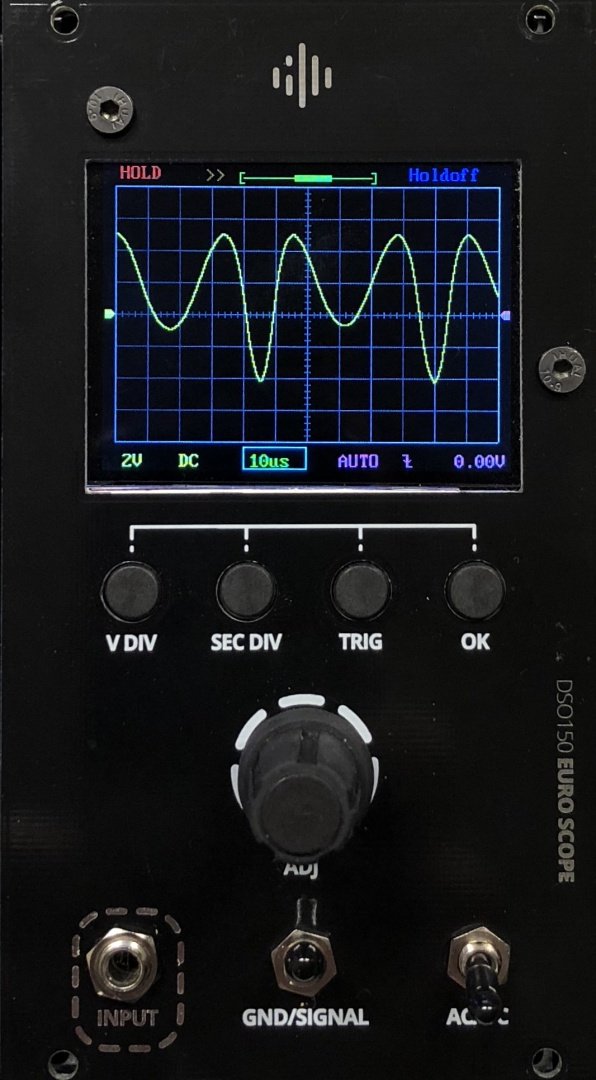

Dso150, с али за 15 баксов
Вкрутил в еврорек. На 2 панельки тонкие.. хочу заказать панельку к нему готовую еврорек. Есть diy проекты на его основе
Вкрутил в еврорек. На 2 панельки тонкие.. хочу заказать панельку к нему готовую еврорек. Есть diy проекты на его основе
применительно к еврорэку все ж один канал никак не годится
минимум два - жизненная необходимость
пробовал интрустар USBшный - шляпа полная, к тому же с багом (в хантеке аналогичном этого бага нет)

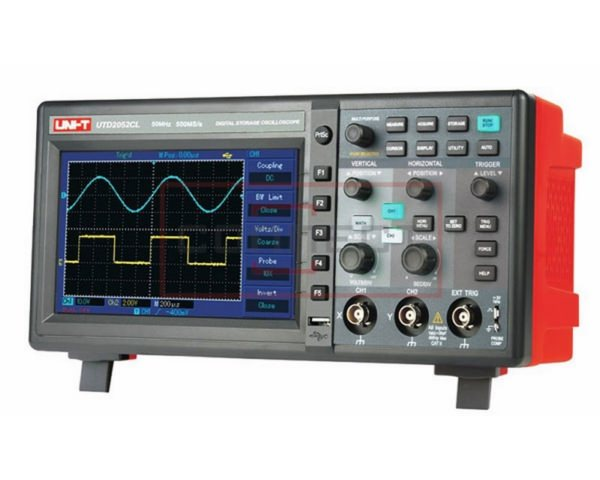

плюнул, купил uni-t utd2025cl
баксов за 150 или около того.. спаял пару шнурков BNC-MiniJack и закрыл этот вопрос
легкий, удобный, очень наглядный, небольшой
минимум два - жизненная необходимость
пробовал интрустар USBшный - шляпа полная, к тому же с багом (в хантеке аналогичном этого бага нет)
плюнул, купил uni-t utd2025cl
баксов за 150 или около того.. спаял пару шнурков BNC-MiniJack и закрыл этот вопрос
легкий, удобный, очень наглядный, небольшой
Последнее редактирование:
на 2 есть такой diy вариант
pushermanproductions.com
jyetech.com
кит полный - 77 фунтов
based on JayTech WAVE2
Wave Painter – dual channel Oscilloscope eurorack partial kit 14hp – Pusherman
pushermanproductions.com
WAVE2 2-Channel Portable Oscilloscope DIY Kit | JYE Tech
WAVE2 is the latest 2-Channel portable oscilloscope on the market, catered to hobbyists, educational institutions and professionals in the field of electronics and mechatronics.
jyetech.com
based on JayTech WAVE2
Последнее редактирование:
Купил Dso150 для еврорека, занятная штуковина.
Прямоугольник у осциллятора Behringer 921VC совсем не прямоугольный.
Прямоугольник у осциллятора Behringer 921VC совсем не прямоугольный.
вы в осциллографе проверьте, чтобы он был включен в режим измерения DC, без развязки
(может у вас стоит AC, так сигнал будет проходить через разделительный конденсатор, и форма меандра может искажаться).
Может и в Бехре из-за ёмкостей на выходе подобное происходит.
Выложили бы картинку для наглядности...
ну да, для меандра обычно и щуп надо настраивать, чтобы без выбросов на фронтах картинка была...
Да и не покажет красивые фронты устройство с такой небольшой полосой пропускания.
Да и не покажет красивые фронты устройство с такой небольшой полосой пропускания.
готовый или под сборку?
там калибровка есть, незнаю как у готового но тот что для сборки там все изложено, показывает хорошо как раз таки если отполировать разово.
там калибровка есть, незнаю как у готового но тот что для сборки там все изложено, показывает хорошо как раз таки если отполировать разово.
Фигуры Лиссажу можно смотреть и на древних совковых осцилах, а Род енд Шварц это не дорого, это очень дорого!
Да то понятно. Где есть X, скрестить его с Y не проблема.
Там то на видео речь собственно не об осцилле, а о синтезе. Парень промоут своей работы опубликовал. И этой работой торгует.
я к осциллу лайк поставил ) музыка для осциллографов кстати и на винилах издаётся порядком лет, но это уже для особых меломанов...
Последнее редактирование:
Не лейте мне соль на раны. )) Это моя голубая мечта с каемочкой - RTB. Но так как мечта с реальностью очень сильно не дружит, то пользуюсь RTC.
Да я сам на Лиссажу под музыку бывает втыкаю. Очень оно интересно выглядит на всяком синтезе типа Крафтверка. Неожиданные корреляции прослеживаются...
-ну оно и подороже есть для гурманов осцилоскопии, всякие агилиенты , хули пакарды и леклеры, у меня роде был 2 канала
100мгц но поменял на такой же гудвил в итоге , у него память больше а так тоже самое, сейчас разных китайцев полно еще
дешевле у приятеля стоит пока вроде не сломался но периодически виснет
Не... HP это впоследствии Агилент, а потом выделившиеся отделение Кейсайт.
А так то, осциллографы Шварц ничуть не дороже своих одноклассников Бренд-А. И не дешевле. Появились они у них с десяток лет назад, после того как Шварцы прикупили себе Хамег.
А китайцы... дружил я дружил с Райголом, да так и не подружился. Продал. Бесит меня эта ихняя китайская абракадабра вместо пользовательского интерфейса и алгоритмов управления.
