В ходе ремонтных работ сделал тут себе один полезный файлик, может кому пригодится в ремонте-настройке-проверке.
Содержит асимметричную форму волны с полупериодами синуса только в положительной полярности.
Позволяет проверить оборудование на предмет инверсии фазы сигнала.
Понадобится осциллограф, либо же можно записать в daw и посмотреть форму волны записанной дорожки.
Файл носит чисто утилитарный характер и предназначен исключительно для технической проверки фазировки тракта, преампов, компрессоров, усилителей, магнитофонов и пр.

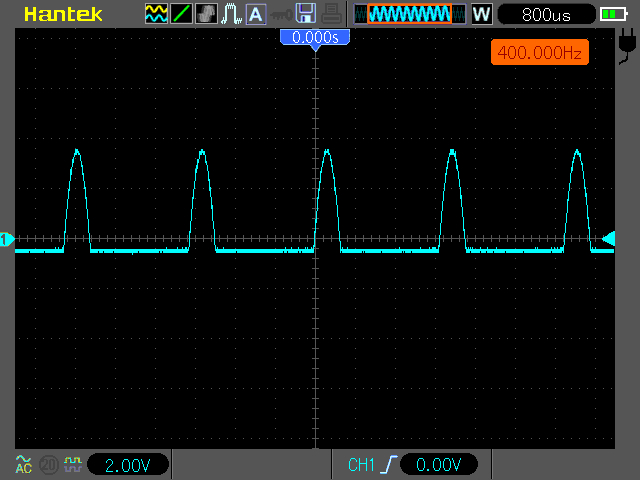

Если на осце или в daw сигнал отображается вот так, то это соответствует правильной полярности :

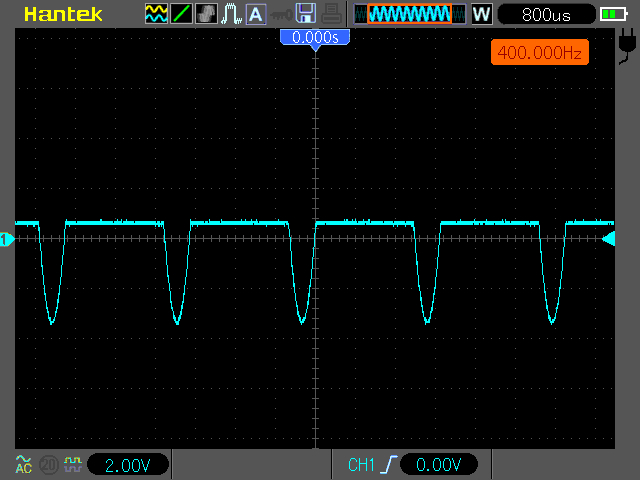

Перевёрнутое отображение говорит о том, что вы получаете инверсию :
Сейчас смеха ради воспроизвел сигнал на стареньком mac mini - на его встроенном выходе оказалась инверсия ))) отправил файл знакомому с макбуком - то же )
Содержит асимметричную форму волны с полупериодами синуса только в положительной полярности.
Позволяет проверить оборудование на предмет инверсии фазы сигнала.
Понадобится осциллограф, либо же можно записать в daw и посмотреть форму волны записанной дорожки.
Файл носит чисто утилитарный характер и предназначен исключительно для технической проверки фазировки тракта, преампов, компрессоров, усилителей, магнитофонов и пр.
Если на осце или в daw сигнал отображается вот так, то это соответствует правильной полярности :
Перевёрнутое отображение говорит о том, что вы получаете инверсию :
Сейчас смеха ради воспроизвел сигнал на стареньком mac mini - на его встроенном выходе оказалась инверсия ))) отправил файл знакомому с макбуком - то же )
