Простейшая схема dry/wet

[papaZooZoo]

Стоит задача: монофонический синт, в него впихуем эффект-процессор со стереовыходом. Надо прилепить к нему dry/wet так, чтобы не изговнять цифрой чистый аналоговый сигнал. Лепить кучу буферов на ОУ очень не хочется, потому как места совсем мало.

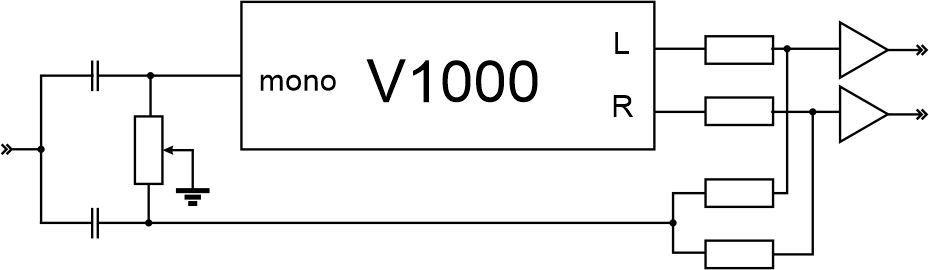

Предварительно вот так видится. Поругайте пожалуйста. А то высшее военное есть а инженерного нет.



[Long]

1. Вы предлагаете ЗАЗЕМЛЯТЬ прямо выход источника сигнала? Мудрое решение!
2. Мусор с выхода процессора будет всегда присутствовать на общем выходе.



[Long]

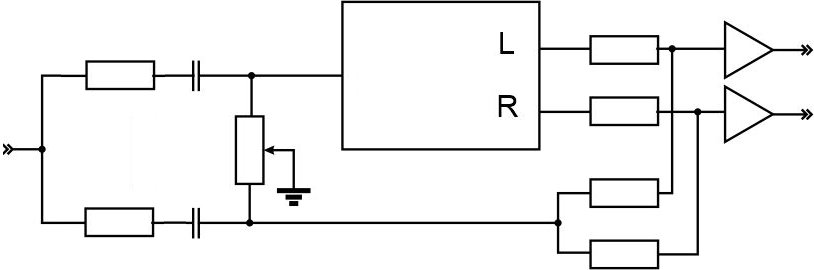

Нужно хотя бы так:

Но насовсем, до ноля, сигнал всё равно не уберётся.



[papaZooZoo]

Шумами на выходе процессора можно пренебречь, не так их там и много.
А вот оставить чистый сигнал в положении DRY просто необходимо.

Вы предлагаете ЗАЗЕМЛЯТЬ прямо выход источника сигнала?

Ок. А что посоветуете? Что то в голову ничего другого не лезет



[Long]

-- Картинка - над вашим постом...



[dugdum®]

Может просто предусмотреть отключение процессора отдельной кнопкой для чистого Wet?



[papaZooZoo]

Может просто предусмотреть отключение процессора отдельной кнопкой для чистого Wet?

Не пойдет, часто чистый эффект не нужен.

Картинка - над вашим постом...

Это да, я спрашивал, может какие принципиально другие варианты есть?



[presly]

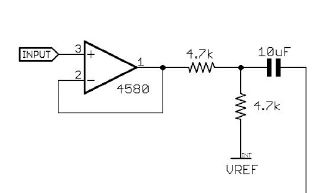

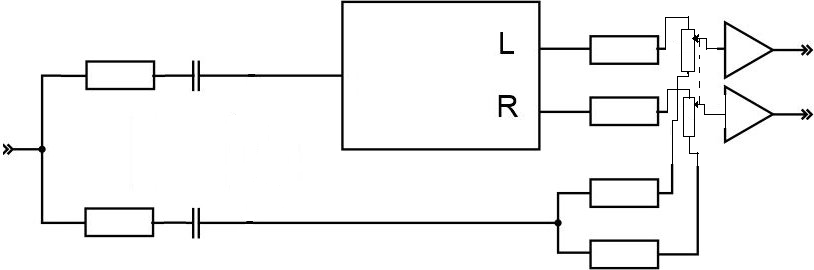

А так не вариант?



[dugdum®]

Не пойдет, часто чистый эффект не нужен.

ошибся, имел ввиду для чистого Dry

А так не вариант?

тоже ведь будет немного пролезать обработка на выход в крайнем положении



[papaZooZoo]

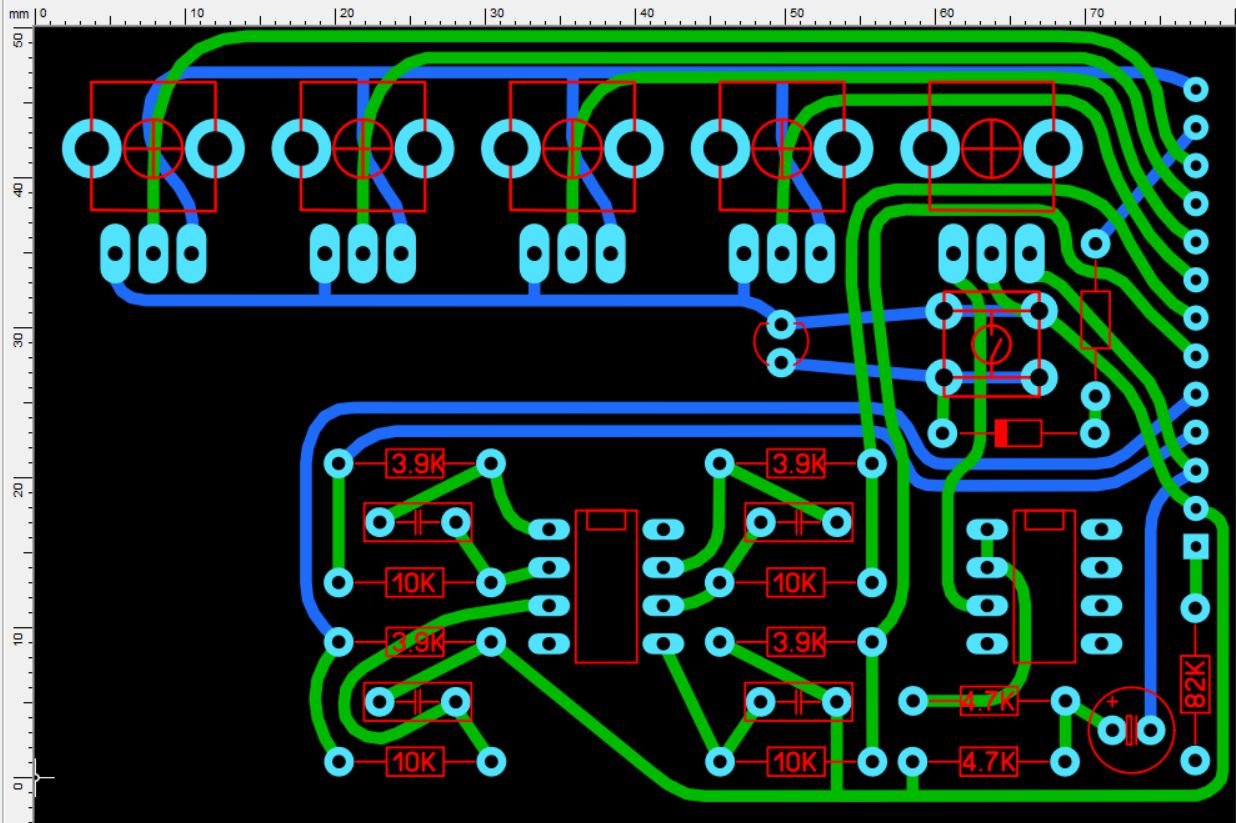

Думал про это, но спаренный потенциометр очень не хочется ставить из за размера. Платка малюсенькая, и туда еще много чего запихать надо. Потенциометры в ряд стоят и по ширине там больше места нет.



[коб]

Так тоже не пойдёт . нужно резисторы с ёмкостями на входе поменять местами . Иначе у вас перестраиваемый по частоте обрезной фильтр получится с управлением от балансного движка .



[коб]



[papaZooZoo]

Так тоже не пойдёт . нужно резисторы с ёмкостями на входе поменять местами . Иначе у вас перестраиваемый по частоте обрезной фильтр получится с управлением от балансного движка .

При наличии резисторов емкости просто можно убрать. Мне так кажется. Тем более, что на выходе синта и на входе процессора емкости стоят.



[коб]

Иногда , да .



[коб]

А на выходе схемы , два опера , это я надеюсь суммирующие усилители или просто буфера ?



[papaZooZoo]

Сумматор на резисторах и буфер на оу



[коб]

Значит, если я правильно понял выходные буфера по схеме не инвертирующего усилителя . Поправьте если я ошибаюсь .



[papaZooZoo]

Совершенно верно



[Long]

спаренный потенциометр очень не хочется ставить из за размера

-- Можно вот такие, например, они и сдвоенные существуют:



[Long]

А так не вариант?

-- Нет. В крайних положениях будет совсем паршивое ослабление ненужного сигнала...



[коб]

Совершенно верно

Ну тогда схему в корзину . Дело в том ,что от вашего псевдо-стерео , ничего не останется в виду просачивания правого канала в левый и наоборот , через высокое входное сопротивление буферов ....



[коб]

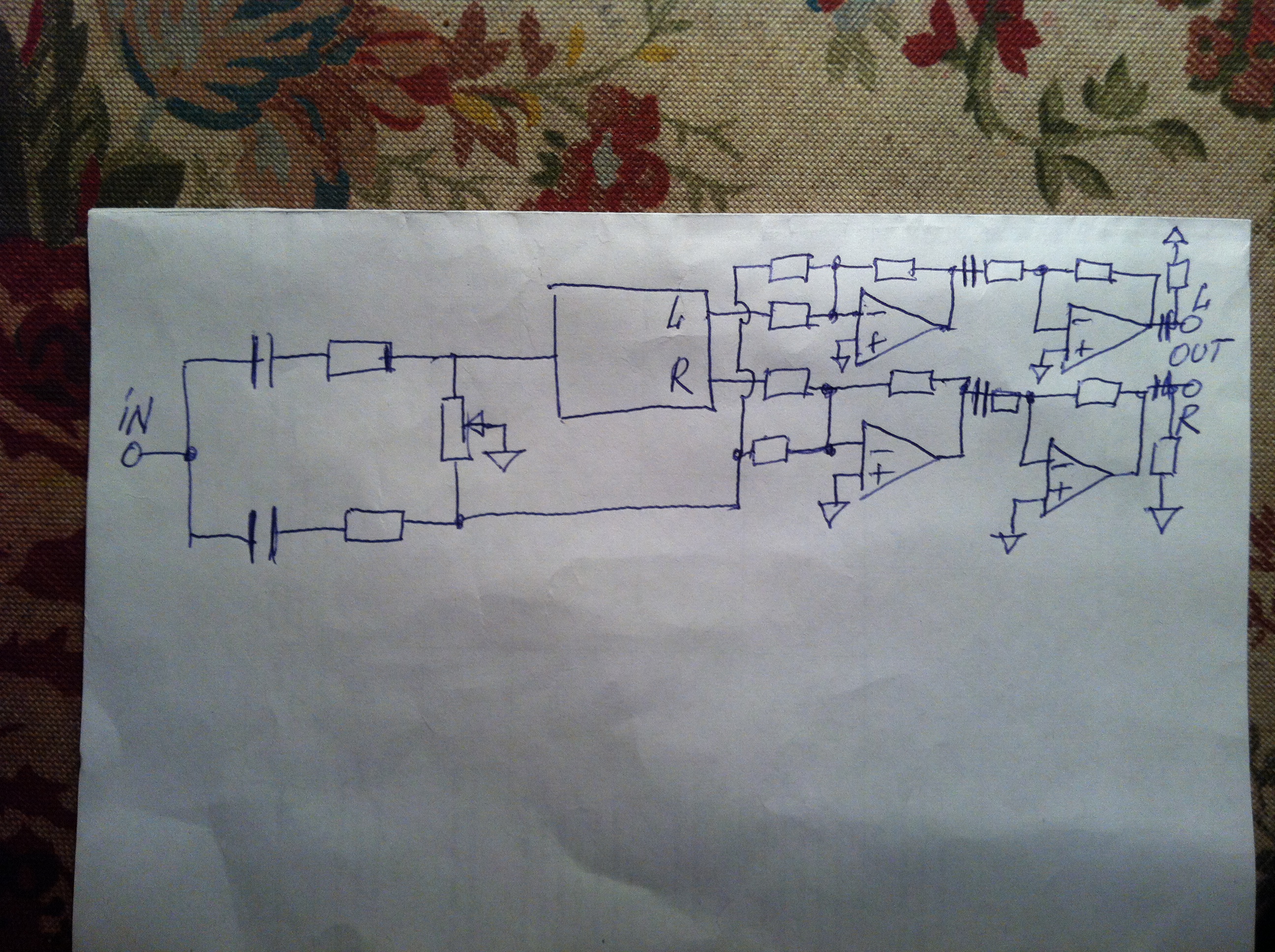

Ну вот то что лишит вас гимора . Извиняюсь за хреновый почерк . Спешка.....



[papaZooZoo]

Ну соберу сейчас на макетке посмотрим-послушаем как оно будет. Тут идеал и не нужен. Это не пульт SSL. Это синт 40 летней давности, косяки которого вызовут у пуристов нервную дрожь. Так что и решение планируется соответствующее.

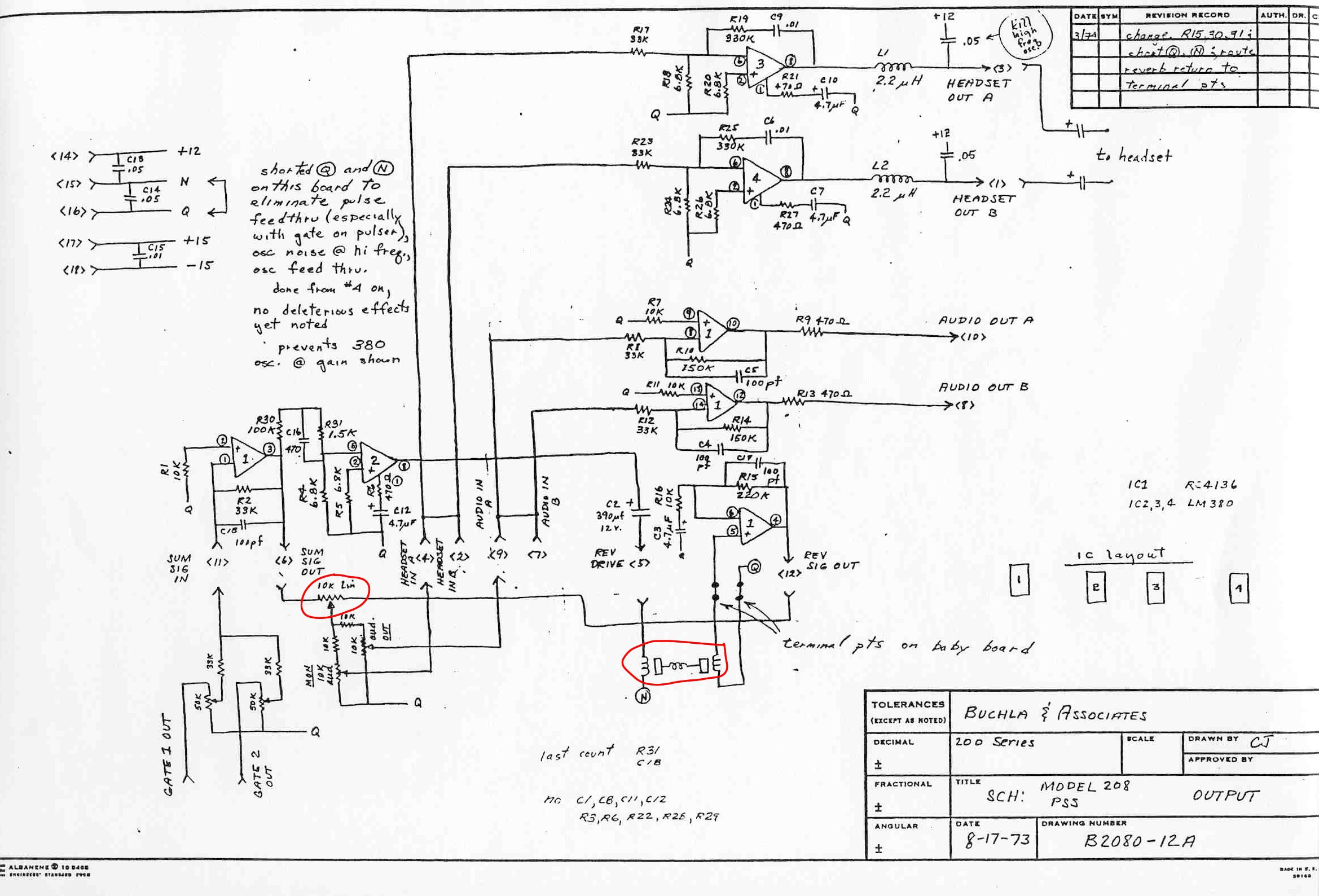

Вот хотя бы пример культового прибора, где восхищаются работой ревера (кхмм ... у меня тоже есть такой и нареканий нет)



[papaZooZoo]

Ответил, потом увидел последний пост. Мысль хорошая. Но на мой взгляд половину кондеров можно выкинуть. Я вообще стараюсь их не ставить без крайней необходимости.



[коб]

Тут идеал и не нужен.

Я вас прекрасно понимаю. И всё-же если не стоит задача выжать максимум , то хорошо-бы не потерять хотя-бы то , что возможно ....



[коб]

Ответил, потом увидел последний пост. Мысль хорошая. Но на мой взгляд половину кондеров можно выкинуть. Я вообще стараюсь их не ставить без крайней необходимости.

Я тоже постоянно к этому стремлюсь .



[papaZooZoo]

Ну в общем будем собирать и пробовать. Главное что изначальная идея с ползунком потенциометра на землю была правильной. Потом отчитаюсь, если раньше кто нибудь очередной идеей с пути истинного не собьет



[коб]

Успеха .



[baran-ban]

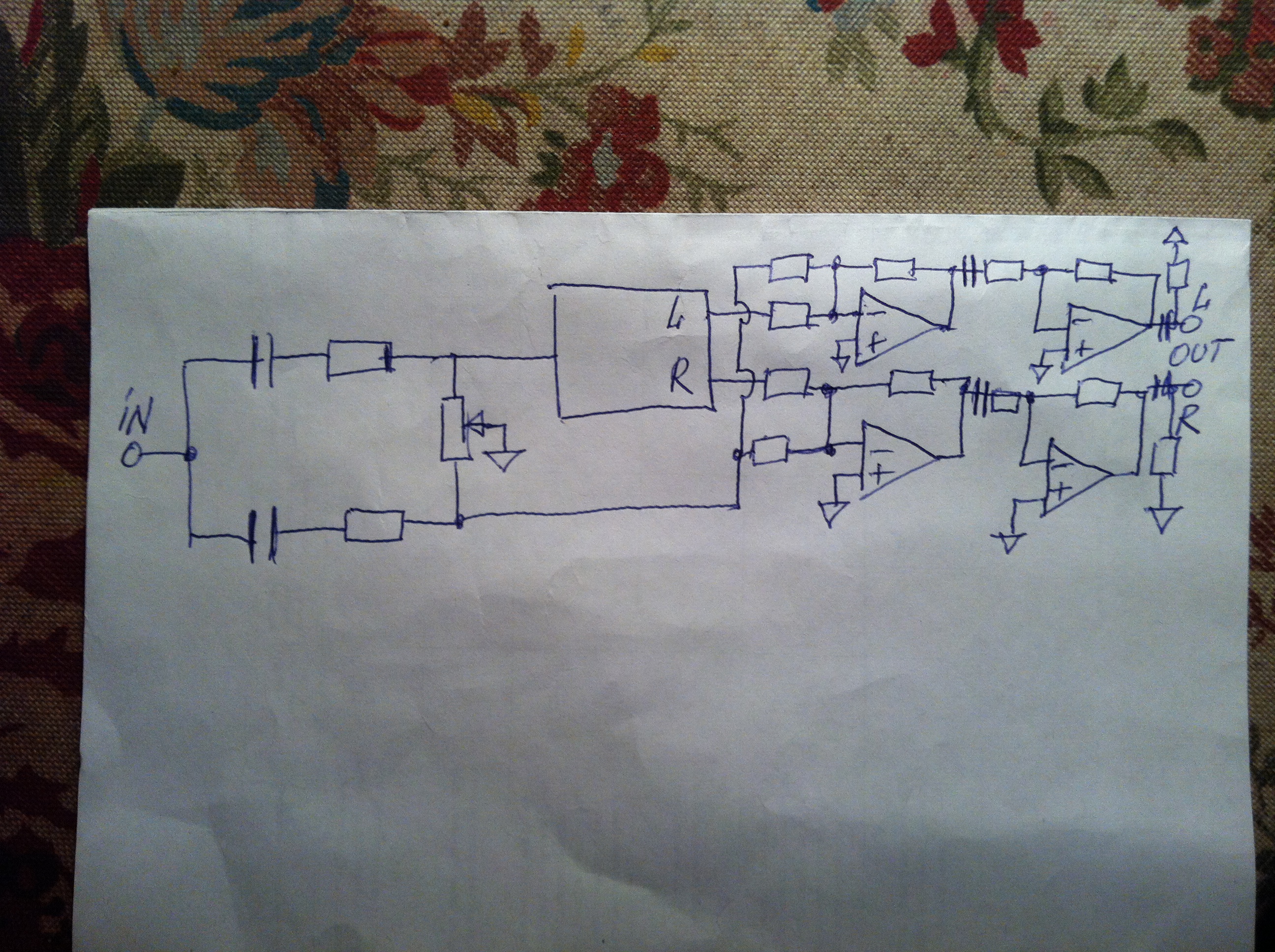

Ну вот то что лишит вас гимора . Извиняюсь за хреновый почерк . Спешка.....

Вторая пара ОУ не нужна, они ничего не дают. Сигнал инвертировать не нужно еще раз, зачем?
Сумму да, нужно обязательно в инверте, как нарисовано. А потом сразу (через разделительные кондеры) на выход.
И да, обрезной фильтр на входе получается настраиваемый, без разницы, в каком порядке стоят резистор с кондером на входе
Цепь то последовательная...



[коб]

@baran-ban, Тут даже спорить не о чем . вторая пара ОУ - для возврата фазы в исходное состояние . Конечно при условии что это необходимо .

И да, обрезной фильтр на входе получается настраиваемый, без разницы, в каком порядке стоят резистор с кондером на входе

Ну а по второму пункту вы сильно не правы , хотя и нужно учитывать номиналы резисторов .
